Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-28

Starting and driving

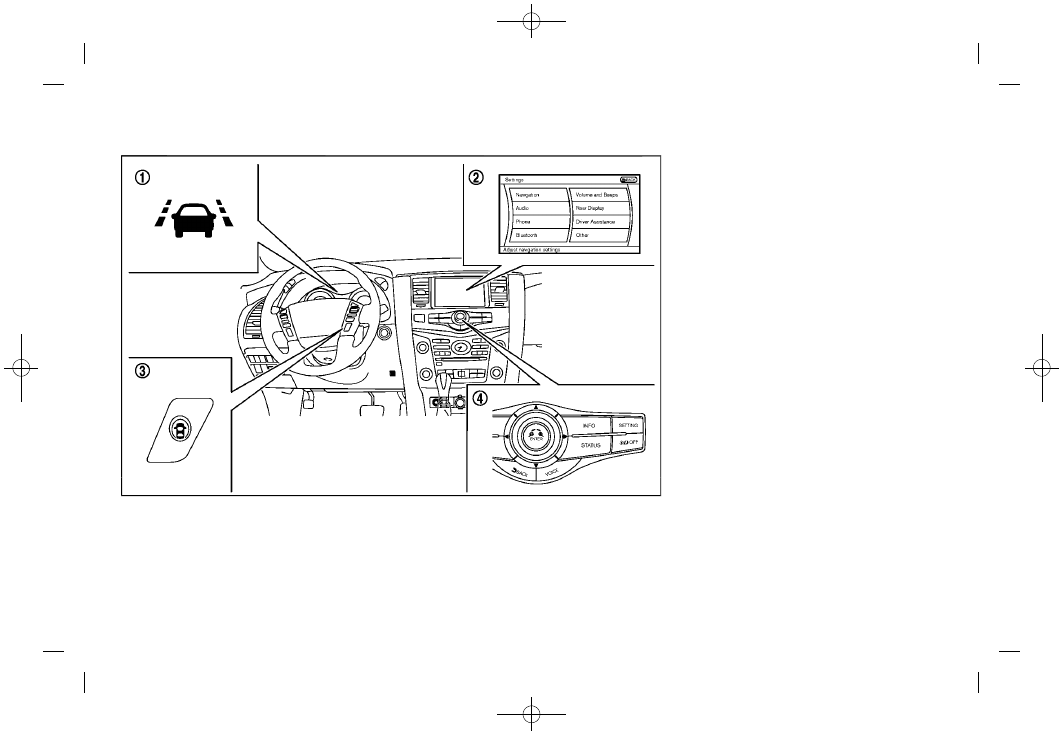

JVS0657X

*

1

LDP ON indicator light (green) (on the
instrument panel)

*

2

Center display

*

3

Dynamic driver assistance switch

*

4

Center multi-function control panel

TURNING THE LDP SYSTEM ON/OFF

To turn on the LDP system, push the
dynamic driver assistance switch

*

3

on

the steering wheel after starting the
engine. The LDP ON indicator light (green)

*

1

on the instrument panel will illuminate.

Push the dynamic driver assistance switch

*

3

again to turn off the LDP system. The

LDP ON indicator light (green)

*

1

will turn

off.
The dynamic driver assistance switch

*

3

is

used for both the LDP and DCA systems.
When the dynamic driver assistance switch

*

3

is pushed, the DCA system will also

turn on or off simultaneously. The LDP
system can be individually set to on or off
on the center display

*

2

and using the

center multi-function control panel

*

4

.

If the system is set to off, the system will
not turn on even if the dynamic driver
assistance switch

*

3

is pushed to on. To

set the system to on or off on the center
display, see “How to enable/disable the
LDP system” (P.5-29).

Condition:

(379,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0959

SSD1102

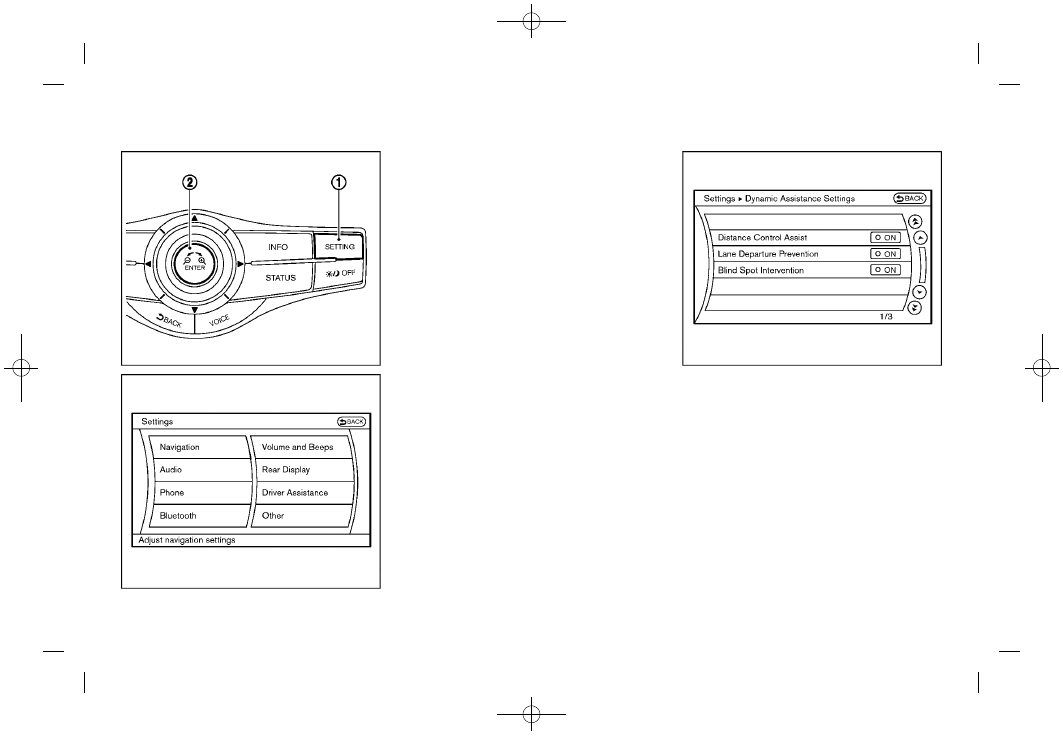

HOW TO ENABLE/DISABLE THE LDP

SYSTEM

Perform the following steps to enable or
disable the LDP system.
1. Push the SETTING button

*

1

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

2

.

2. Highlight the “Dynamic Assistance Set-

tings” key, and push the ENTER button

*

2

.

SSD1002

3. To enable/disable the LDP system,

highlight the “Lane Departure Preven-
tion” key, select ON or OFF and push
the ENTER button

*

2

.

For the Blind Spot Intervention (BSI) and
Distance Control Assist (DCA) systems, see
“Blind Spot Warning (BSW)” (P.5-33) and
“Distance Control Assist (DCA)” (P.5-91).

Starting and driving

5-29

Condition:

(380,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-30

Starting and driving

LDW/LDP SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the LDW and LDP systems. Failure to operate
the vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The system will not operate at speeds
below 45 MPH (70 km/h) or if it cannot
detect lane markers.

.

The LDP system is primarily intended for
use on well-developed freeways or high-
ways. It may not detect the lane markers
in certain roads, weather or driving
conditions.

.

Do not use the LDP system under the
following conditions as it may not
function properly:

— During bad weather (rain, fog, snow,

etc.).

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or uneven

roads.

— When there is a lane closure due to

road repairs.

— When driving in a makeshift or

temporary lane.

— When driving on roads where the

lane width is too narrow.

— When driving without normal tire

conditions (for example, tire wear,
low tire pressure, installation of
spare tire, tire chains, non-standard
wheels).

— When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

— When you are towing a trailer or

other vehicle.

.

The camera may not detect lane markers
in the following situations and the LDW
and LDP systems may not operate
properly.

— On roads where there are multiple

parallel lane markers, lane markers
that are faded or not painted clearly,
yellow painted lane markers, non-
standard lane markers, or lane mar-
kers covered with water, dirt, snow,
etc.

— On roads where the discontinued

lane markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-
dows, snow, water, wheel ruts,
seams or lines remaining after road
repairs. (The LDW and LDP systems
could detect these items as lane
markers.)

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling direc-

tion does not align with the lane
marker.

— When traveling close to the vehicle

in front of you, which obstructs the
lane camera unit detection range.

— When rain, snow or dirt adheres to

the windshield in front of the lane
camera unit.

— When the headlights are not bright

due to dirt on the lens or if the aiming
is not adjusted properly.

Condition:

(381,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

—

When strong light enters the lane

camera unit. (For example, the light
directly shines on the front of the
vehicle at sunrise or sunset.)

— When a sudden change in bright-

ness occurs. (For example, when the
vehicle enters or exits a tunnel or
under a bridge.)

.

Excessive noise will interfere with the
warning chime sound, and the chime
may not be heard.

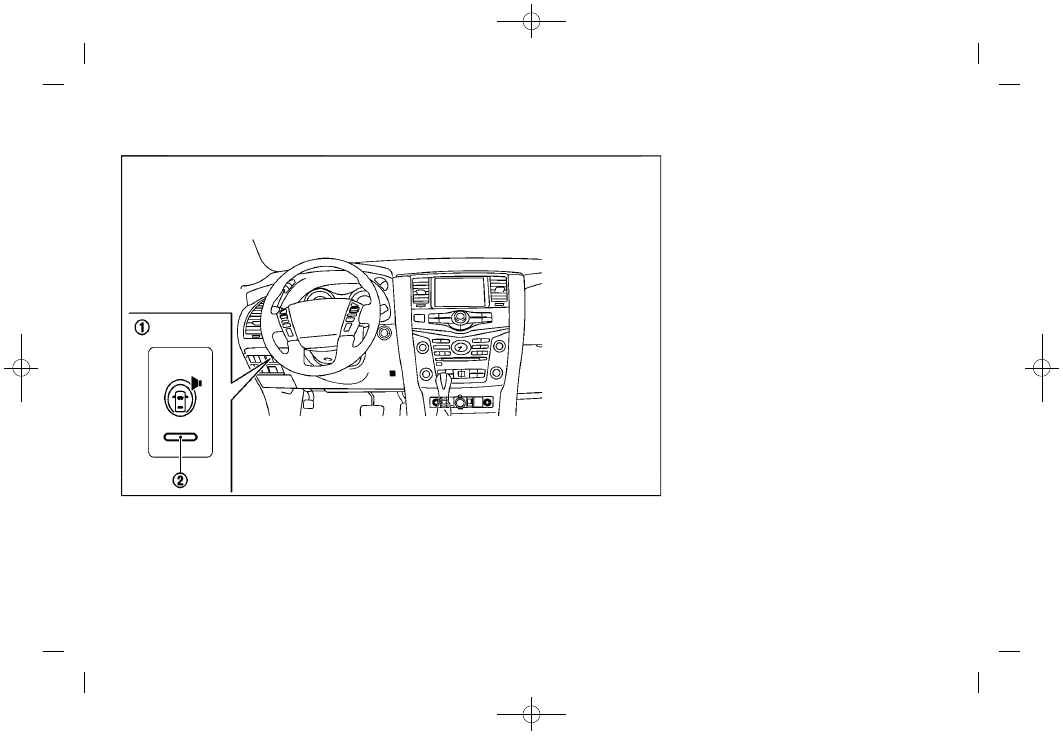

JVS0658X

*

1

LDP ON indicator light (green) (on the
instrument panel)

*

2

Warning systems ON indicator light

*

3

Dynamic driver assistance switch

Starting and driving

5-31

Condition:

(382,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-32

Starting and driving

SYSTEM TEMPORARILY UNAVAIL-

ABLE

Condition A:
Under the following conditions, a beep will
sound and the LDP system will be canceled
automatically. The LDP ON indicator light
(green)

*

1

will blink, and the LDP system

cannot be activated:
.

When the VDC system (except TCS

function) or ABS operates.

.

When the VDC system is turned off.

.

When the SNOW mode switch is turned

on.

.

When the 4WD shift switch is in the 4H

or 4L position (for 4WD models).

Action to take:
When the above conditions no longer exist,
turn off the LDP system. Push the dynamic
driver assistance switch

*

3

again to turn

the LDP system back on.
Condition B:
LDW system: If the vehicle is parked in
direct sunlight under high temperature
conditions (over approximately 1048F
(408C)) and then the LDW system is turned
on, the LDW system may be deactivated
automatically, and the warning systems ON

indicator light

*

2

on the switch will blink.

LDP system: If the vehicle is parked in
direct sunlight under high temperature
conditions (over approximately 1048F
(408C)) and then the LDP system is turned
on, the LDP system will be turned off
automatically, a beep will sound and the
LDP ON indicator light (green)

*

1

will blink.

The LDW and LDP systems are not available
until the conditions no longer exist.
Action to take:
When the above conditions no longer exist,
the LDW system will resume automatically.
For the LDP system, push the dynamic
driver assistance switch

*

3

again to turn

the LDP system back on.

SYSTEM MALFUNCTION

LDW system: When the LDW system mal-
functions, it will cancel automatically, and
the LDW indicator light (orange) will
illuminate.
LDP system: When the LDP system mal-
functions, it will be turned off automati-
cally, a beep will sound, and the LDW
indicator light (orange) will illuminate.

Action to take:
Stop the vehicle in a safe location, place
the vehicle in the P (Park) position, turn the
engine off and restart the engine. If the
LDW indicator light (orange) continues to
illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

Condition:

(383,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0453

SYSTEM MAINTENANCE

The lane camera unit

*

1

for the LDW/LDP

systems is located above the inside mirror.
To keep the proper operation of the LDW/
LDP systems and prevent a system mal-
function, be sure to observe the following:
.

Always keep the windshield clean.

.

Do not attach a sticker (including

transparent material) or install an
accessory near the camera unit.

.

Do not place reflective materials, such

as white paper or a mirror, on the
instrument panel. The reflection of
sunlight may adversely affect the cam-

era unit’s capability of detecting the
lane markers.

.

Do not strike or damage the areas

around the camera unit. Do not touch
the camera lens or remove the screw
located on the camera unit. It is
recommended you contact an INFINITI
retailer if the camera unit is damaged
due to an accident.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSW system
could result in serious injury or death.

.

The BSW system is not a replacement for
proper driving procedure and is not
designed to prevent contact with vehi-
cles or objects. When changing lanes,
always use the side and rear mirrors and
turn and look in the direction your
vehicle will move to ensure it is safe to
change lanes. Never rely solely on the
BSW system.

.

There is a limitation to the detection
capability of the radar. Not every moving
object or vehicle will be detected. Using
the BSW system under some road,
ground, lane marker, traffic or weather
conditions could lead to improper sys-
tem operation. Always rely on your own
operation to avoid accidents.

The BSW system helps alert the driver of
other vehicles in adjacent lanes when
changing lanes.

Starting and driving

5-33

BLIND SPOT WARNING (BSW) (if so

equipped)

Condition:

(384,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-34

Starting and driving

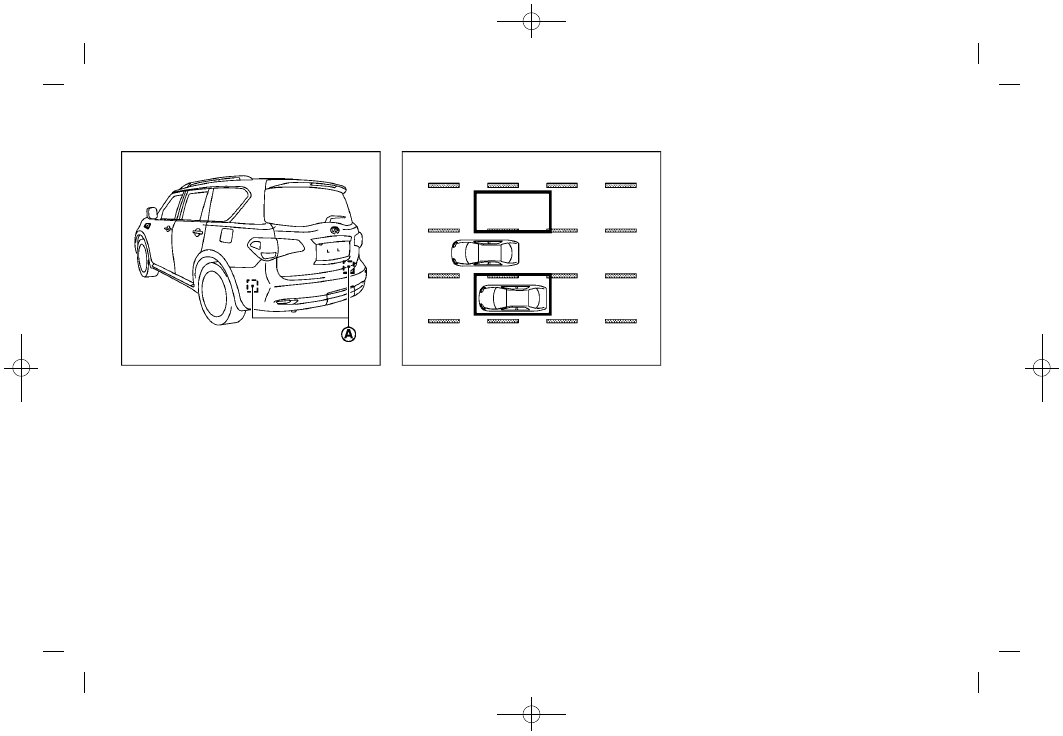

JVS0701X

The BSW system uses radar sensors

*

A

installed near the rear bumper to detect
other vehicles in an adjacent lane.

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the
detection zone shown as illustrated. This
detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3.0 m) behind the rear
bumper, and approximately 10 ft (3.0 m)
sideways.

Condition:

(385,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

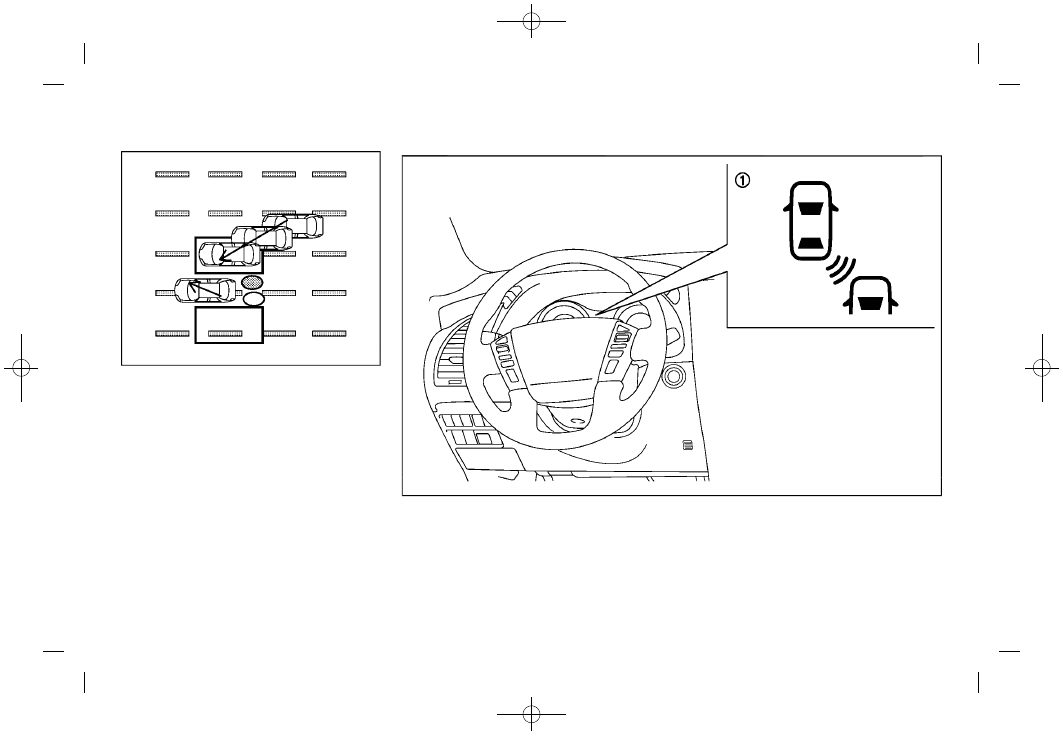

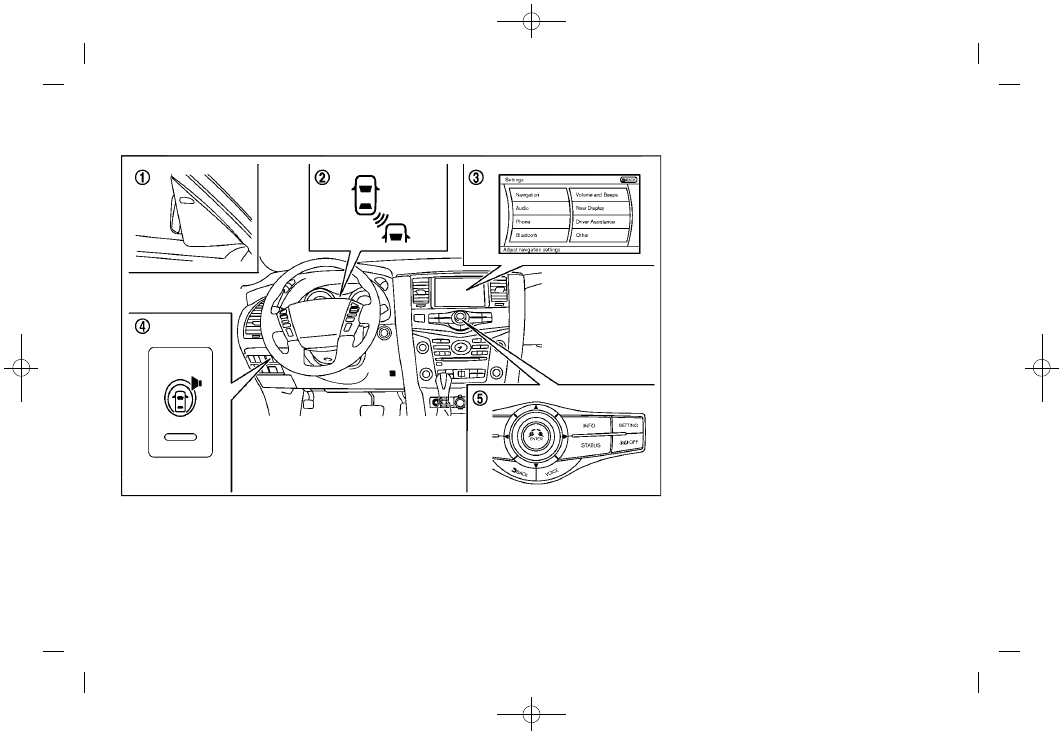

JVS0683X

*

1

Side indicator light

*

2

BSW system warning light

*

3

Center display

*

4

Warning systems switch

*

5

Center multi-function control panel

BSW SYSTEM OPERATION

The BSW system operates above approxi-
mately 20 MPH (32 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light

*

1

illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indi-
cator light flashes. The side indicator light
continues to flash until the detected
vehicle leaves the detection zone.

NOTE:
.

The side indicator light illuminates for a

few seconds when the ignition switch
is placed in the ON position.

.

The brightness of the side indicator

light is adjusted automatically depend-
ing on the brightness of the ambient
light.

.

If a vehicle comes into the detection

zone after the driver activates the turn
signal, then only the side indicator
light flashes and no chime sounds. For
additional information, refer to “BSW
system limitations” (P.5-37).

Starting and driving

5-35

Condition:

(386,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-36

Starting and driving

JVS0688X

*

1

Warning systems switch

*

2

Warning systems ON indicator light

TURNING THE BSW SYSTEM ON/OFF

The warning systems switch

*

1

is used to

turn on and off the BSW system when it is
activated using the settings menu on the
center display. See “How to enable/disable
the BSW system” (P.5-36). When the warn-
ing systems switch

*

1

is turned off, the

warning systems ON indicator light

*

2

on

the switch is off.
The warning systems switch

*

1

will turn on

and off the Lane Departure Warning (LDW)
and BSW systems at the same time.

HOW TO ENABLE/DISABLE THE BSW

SYSTEM

The BSW system can be turned off perma-
nently using the center display.

Condition:

(387,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0959

SSD1102

Perform the following steps to enable or
disable the BSW system.
1. Push the SETTING button

*

1

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

2

.

2. Highlight the “Driver Assistance Warn-

ings” key, and push the ENTER button

*

2

.

JVS0473X

3. Highlight the “Blind Spot Warning” key,

select ON (enabled) or OFF (disabled)
and push the ENTER button

*

2

.

BSW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The BSW system cannot detect all
vehicles under all conditions.

Starting and driving

5-37

Condition:

(388,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-38

Starting and driving

.

The radar sensors may not be able to
detect and activate BSW when certain
objects are present such as:

— Pedestrians, bicycles, animals.
— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Oncoming vehicles.
— Vehicles remaining in the detection

zone when you accelerate from a
stop.

— A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle.

— A vehicle approaching rapidly from

behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

.

The radar sensor’s detection zone is
designed based on a standard lane
width. When driving in a wider lane, the
radar sensors may not detect vehicles in
an adjacent lane. When driving in a
narrow lane, the radar sensors may

detect vehicles driving two lanes away.

.

The radar sensors are designed to ignore
most stationary objects, however ob-
jects such as guardrails, walls, foliage
and parked vehicles may occasionally be
detected. This is a normal operation
condition.

.

The following conditions may reduce the
ability of the radar to detect other
vehicles:

— Severe weather
— Road spray
— Ice/frost/snow build-up on the ve-

hicle

— Dirt build-up on the vehicle

.

Do not attach stickers (including trans-
parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar to detect other
vehicles.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound, and
it may not be heard.

BSW DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

Condition:

(389,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

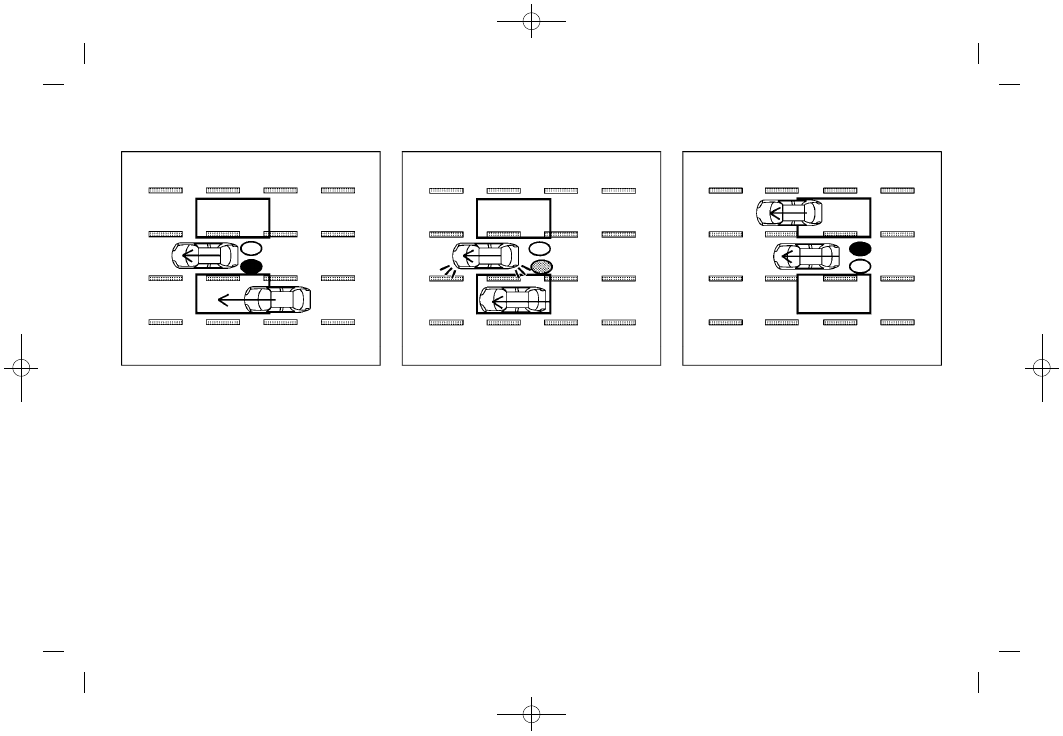

JVS0737X

Illustration 1 – Approaching from behind

Another vehicle approaching from

behind

Illustration 1: The side indicator light
illuminates if a vehicle enters the detection
zone from behind in an adjacent lane.

JVS0738X

Illustration 2 – Approaching from behind

Illustration 2: If the driver activates the
turn signal, then the system chimes (twice)
and the side indicator light flashes.

NOTE:
.

The radar sensors may not detect

vehicles which are approaching rapidly
from behind.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0739X

Illustration 3 – Overtaking another vehicle

Overtaking another vehicle

Illustration 3: The side indicator light
illuminates if you overtake a vehicle and
that vehicle stays in the detection zone for
approximately 3 seconds.
The radar sensors may not detect slower
moving vehicles if they are passed quickly.

Starting and driving

5-39

Condition:

(390,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-40

Starting and driving

JVS0740X

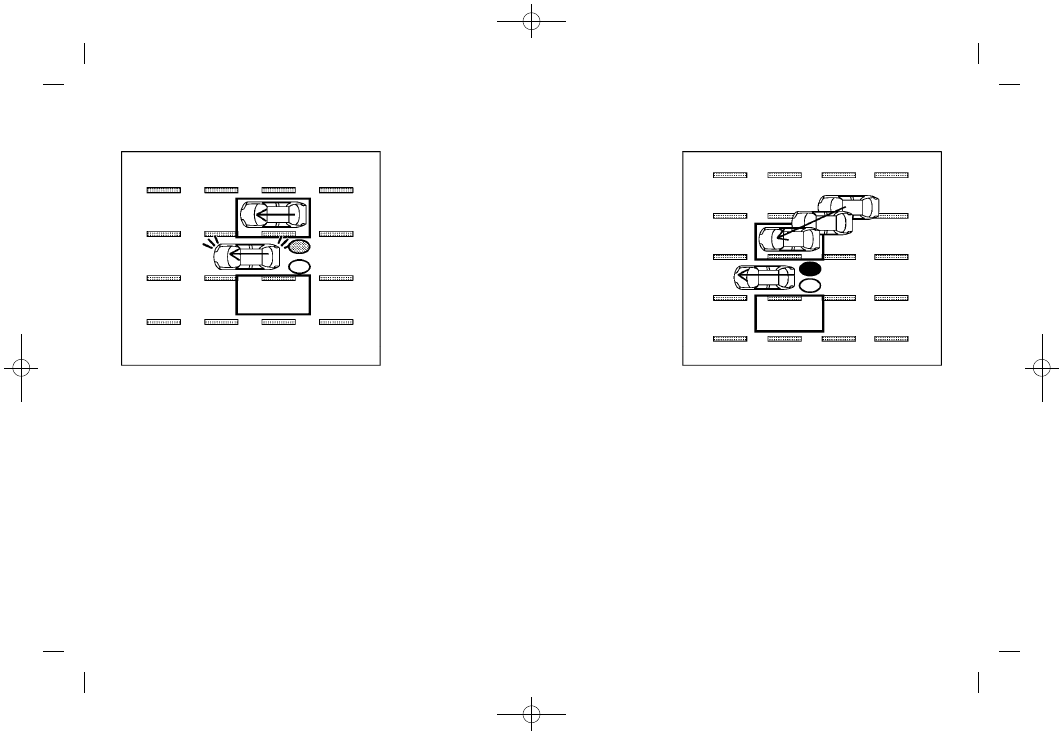

Illustration 4 – Overtaking another vehicle

Illustration 4: If the driver activates the
turn signal while another vehicle is in the
detection zone, then the system chimes
(twice) and the side indicator light flashes.

NOTE:
.

When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

.

The radar sensors may not detect

slower moving vehicles if they are
passed quickly.

.

If the driver activates the turn signal

before a vehicle enters the detection

zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 5 – Entering from the side

Entering from the side

Illustration 5: The side indicator light
illuminates if a vehicle enters the detection
zone from either side.

Condition:

(391,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0742X

Illustration 6 – Entering from the side

Illustration 6: If the driver activates the
turn signal, then the system chimes (twice)
and the side indicator light flashes.

NOTE:
.

The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

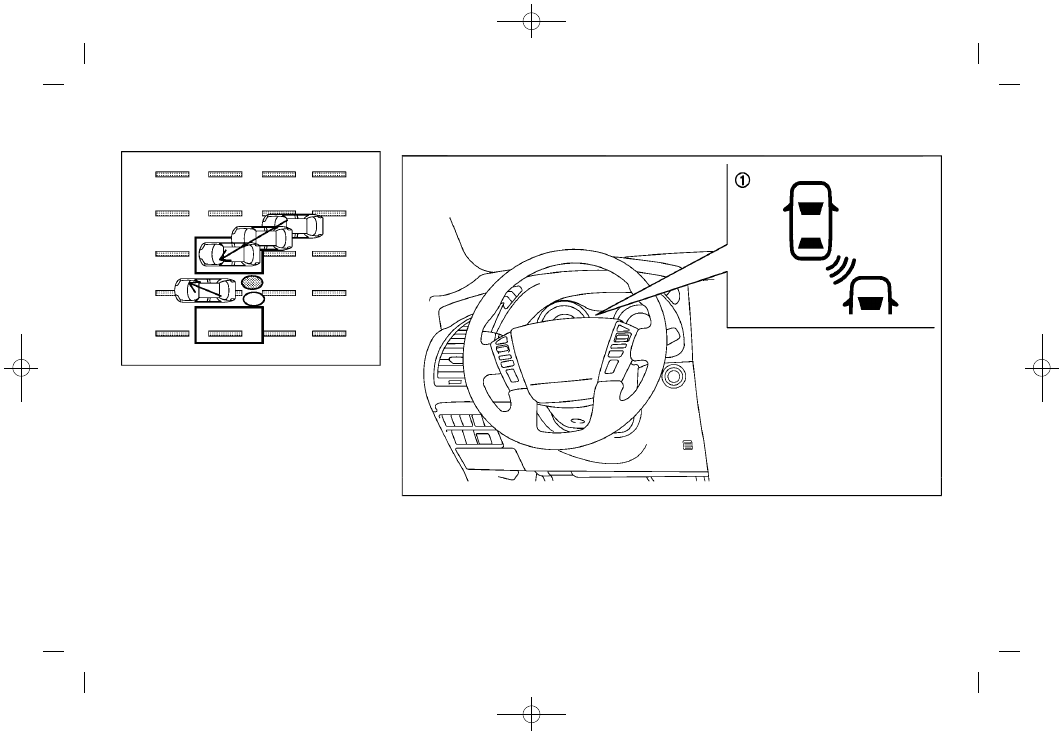

JVS0687X

*

1

BSW system warning light (orange)

Starting and driving

5-41

Condition:

(392,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-42

Starting and driving

SYSTEM TEMPORARILY UNAVAIL-

ABLE

When radar blockage is detected, the
system will be turned off automatically, a
beep will sound and the BSW system
warning light (orange)

*

1

will blink. The

system is not available until the conditions
no longer exist.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the
radar sensors.
Action to take:
When the above conditions no longer exist,
the system will resume automatically.
If the BSW system warning light (orange)

*

1

continues to blink, have the system

checked. It is recommended you visit an
INFINITI retailer for this service.

SYSTEM MALFUNCTION

When the system malfunctions, it will be
turned off automatically, a beep will sound
and the BSW system warning light (orange)
will illuminate.

Action to take:
Stop the vehicle in a safe location, place
the vehicle in the P (Park) position, turn the
engine off and restart the engine.
If the BSW system warning light continues
to illuminate, have the system checked. It
is recommended you visit an INFINITI
retailer for this service.

JVS0488X

SYSTEM MAINTENANCE

The two radar sensors

*

1

for the BSW

system are located near the rear bumper.
Always keep the area near the radar
sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused
by objects such as ice, frost or dirt
obstructing the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transpar-

Condition:

(393,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

ent material), install accessories or apply
additional paint near the radar sensors.
Do not strike or damage the area around
the radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar
sensors is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the
FCC Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3
m
The manufacturer is not responsible for
any radio or TV interference caused by
unauthorized modifications to this equip-
ment. Such modifications could void the
user’s authority to operate the equipment.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSI system could
result in serious injury or death.

.

The BSI system is not a replacement for
proper driving procedures and is not
designed to prevent contact with vehi-
cles or objects. When changing lanes,
always use the side and rear mirrors and
turn and look in the direction your
vehicle will move to ensure it is safe to
change lanes. Never rely solely on the
BSI system.

.

There is a limitation to the detection
capability of the radar. Not every moving
object or vehicle will be detected. Using
the BSI system under some road,
ground, lane marker, traffic or weather
conditions could lead to improper sys-
tem operation. Always rely on your own
operation to avoid accidents.

The BSI system helps alert the driver of
other vehicles in adjacent lanes when
changing lanes and helps assist the driver
to return the vehicle to the center of the
traveling lane.

JVS0704X

The BSI system uses radar sensors

*

A

installed near the rear bumper to detect
other vehicles in an adjacent lane. In
addition to the radar sensors, the BSI
system uses a camera

*

B

installed behind

the windshield to monitor the lane markers
of your traveling lane.

Starting and driving

5-43

BLIND SPOT INTERVENTION

®

(BSI) (if so

equipped)

Condition:
