Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

CAUTION

.

Do not ground accessories directly to the
battery terminal. Doing so will bypass
the variable voltage control system and
the vehicle battery may not charge
completely.

.

Use electrical accessories with the en-
gine running to avoid discharging the
vehicle battery.

The variable voltage control system mea-
sures the amount of electrical discharge
from the battery and controls voltage
generated by the generator.

SDI2119

VQ37VHR engine

1.

Power steering fluid pump

2.

Alternator

3.

Crankshaft pulley

4.

Air conditioner compressor

5.

Drive belt auto-tensioner

WARNING

Be sure the ignition switch is in the OFF or
LOCK position before servicing drive belts.
The engine could rotate unexpectedly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or loosen-

ess. If the belt is in poor condition or
loose, have it replaced or adjusted. It is
recommended you visit an INFINITI
retailer for this service.

2. Have the belts checked regularly for

condition and tension in accordance
with the maintenance schedule shown
in the “9. Maintenance and schedules”
section of this Owner’s Manual.

Do-it-yourself

8-13

VARIABLE VOLTAGE CONTROL SYSTEM

DRIVE BELTS

Condition:

(444,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-14

Do-it-yourself

WARNING

Be sure the engine and the ignition switch
are off and that the parking brake is
engaged securely.

CAUTION

Be sure to use the correct socket to remove
the spark plugs. An incorrect socket can
damage the spark plugs.

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recom-
mended you visit an INFINITI retailer for
this service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-
tipped spark plugs as frequently as the
conventional type spark plugs since they
will last much longer. Follow the main-
tenance schedule shown in the “9. Main-
tenance and schedules” section of this
Owner’s manual, but do not reuse them by
cleaning or regapping.

Always replace spark plugs with recom-
mended or equivalent ones.

SPARK PLUGS

Condition:

(445,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SDI2033

Remove the retainers

*

1

as illustrated and

pull out the filter element

*

2

.

The filter element should not be cleaned
and reused. Replace it according to the
maintenance intervals. See “9. Mainte-
nance and schedules” section of this
Owner’s Manual for maintenance intervals.

When replacing the filter, wipe the inside
of the air cleaner housing and the cover
with a damp cloth.

WARNING

.

Operating the engine with the air cleaner
removed can cause you or others to be
burned. The air cleaner not only cleans
the air, it stops flame if the engine
backfires. If it isn’t there, and the engine
backfires, you could be burned. Do not
drive with the air cleaner removed, and
be careful when working on the engine
with the air cleaner removed.

.

Never pour fuel into the throttle body or
attempt to start the engine with the air
cleaner removed. Doing so could result
in serious injury.

Do-it-yourself

8-15

AIR CLEANER

Condition:

(446,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-16

Do-it-yourself

CLEANING

If your windshield is not clear after using
the windshield washer or if a wiper blade
chatters when running, wax or other
material may be on the blade or wind-
shield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.
Worn windshield wiper blades can damage
the windshield and impair driver vision.

SDI2359

REPLACING

Replace the wiper blades if they are worn.
1. Pull the wiper arm.
2. Push the release tab

*

A

, and then

move the wiper blade down the wiper
arm

*

1

while pushing the release tab

to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is

in the groove.

CAUTION

.

After wiper blade replacement, return
the wiper arm to its original position;

otherwise it may be damaged when the
hood is opened.

.

Make sure the wiper blades contact the
glass; otherwise the arm may be da-
maged from wind pressure.

WINDSHIELD WIPER BLADES

Condition:

(447,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SDI2362

If you wax the surface of the hood, be
careful not to let wax get into the washer
nozzle

*

A

. This may cause clogging or

improper windshield washer operation. If
wax gets into the nozzle, remove it with a
needle or small pin

*

B

. Be careful not to

damage the nozzle.

It is recommended you contact an INFINITI
retailer if checking or replacement is
required.

If the brakes do not operate properly, it is
recommended you have the brakes
checked by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjust-
ing brakes.
The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the brake
pedal height does not return to normal. It is
recommended you visit an INFINITI retailer
for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first occur
only when the brake pedal is depressed.
After more wear of the brake pad, the
sound will always be heard even if the
brake pedal is not depressed. Have the
brakes checked as soon as possible if the
wear warning sound is heard.

Do-it-yourself

8-17

REAR WINDOW WIPER BLADES

BRAKES

Condition:

(448,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-18

Do-it-yourself

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake
noise during light to moderate stops is
normal and does not affect the function or
performance of the brake system.
Proper brake inspection intervals should
be followed. For additional information,
see the maintenance intervals shown in the
“9. Maintenance and schedules” section of
this Owner’s Manual.

SDI1479A

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
Be sure the ignition switch is pushed to the
OFF or LOCK position and the headlight

switch is turned to OFF.
1. Open the engine hood and remove the

battery cover.

2. Remove the fuse/fusible link holder

cover.

3. Remove the fuse with the fuse puller.

FUSES

Condition:

(449,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SDI1754

4. If the fuse is open

*

A

, replace it with a

new fuse

*

B

. Spare fuses are stored in

the passenger compartment fuse box.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

Fusible links

If any electrical equipment does not
operate and fuses are in good condition,
check the fusible links. If any of these
fusible links are melted, replace only with
genuine INFINITI parts.

SDI2034

PASSENGER COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

*

A

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

Do-it-yourself

8-19

Condition:

(450,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-20

Do-it-yourself

CAUTION

Be careful not to allow children to swallow
the battery and removed parts.

SPA1875

Replace the battery as follows:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a flat-blade screwdriver

*

A

wrapped with a cloth into the slit

*

B

of the corner and twist it to separate the
upper part from the lower part.

SDI2285

3. Replace the battery with a new one.

Recommended battery: CR2032 or
equivalent.

.

Do not touch the internal circuit and
electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges.
Holding the battery across the con-
tact points will seriously deplete the
storage capacity.

.

Make sure that the + side faces the
bottom of the case.

4. Align the tips of the upper and lower

parts, and then push them together
until it is securely closed.

INTELLIGENT KEY BATTERY REPLACEMENT

Condition:

(451,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5. Push the buttons two or three times to

check its operation.

It is recommended you visit an INFINITI
retailer if you need any assistance for
replacement.
FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference that
may cause undesired operation.

NOTE:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must
accept any interference, including inter-
ference that may cause undesired opera-

tion of the device.

Do-it-yourself

8-21

Condition:

(452,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-22

Do-it-yourself

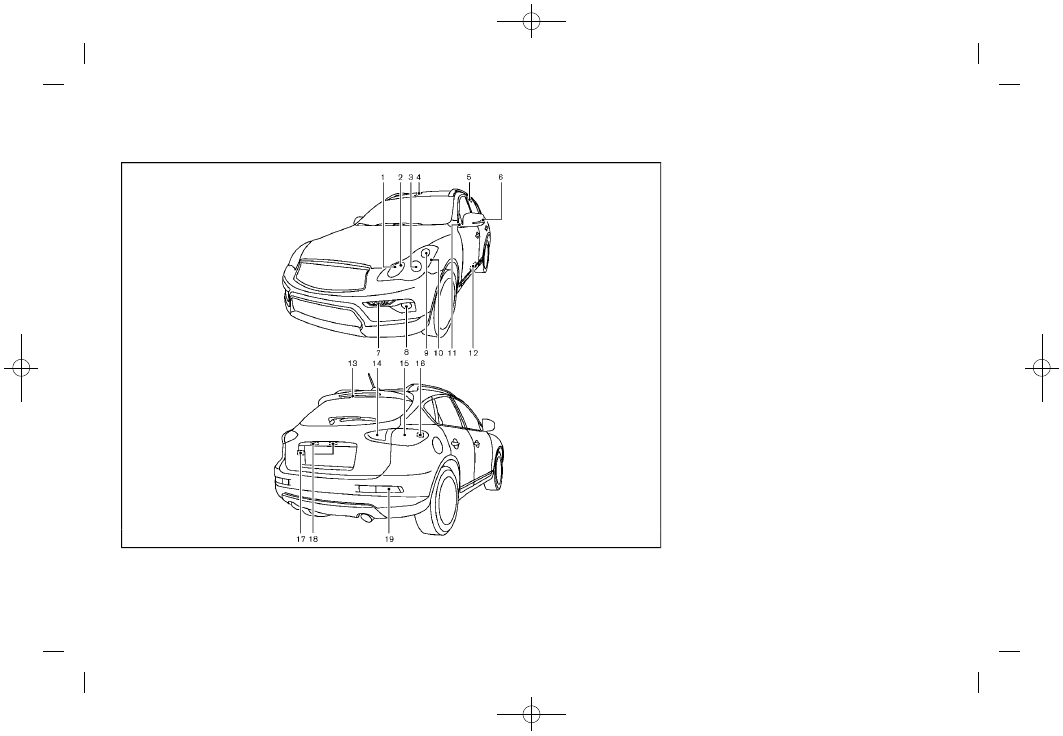

JVM0598X

1.

Front parking light

2.

Headlight (high-beam)

3.

Headlight (low-beam)

4.

Map light

5.

Rear personal light

6.

Side turn signal light

7.

Daytime running light

8.

Fog light

9.

Front turn signal light

10. Front side marker light
11. Puddle light
12. Step light
13. High-mounted stop light
14. Back-up light
15. Rear combination light (tail/stop/side

marker light)

16. Cargo light (sidewall)
17. Cargo light (liftgate)
18. License plate light
19. Rear turn signal light

LIGHTS

Condition:

(453,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

HEADLIGHTS

Replacing

Fog may temporarily form inside the lens of
the exterior lights in the rain or in a car
wash. A temperature difference between
the inside and the outside of the lens
causes the fog. This is not a malfunction. If
large drops of water collect inside the lens,
it is recommended you visit an INFINITI
retailer for servicing.
Xenon headlight bulb (if so equipped):
If replacement is required, it is recom-
mended you visit an INFINITI retailer for
this service.

WARNING

HIGH VOLTAGE

When xenon headlights are on, they pro-
duce a high voltage. To prevent an electric
shock, never attempt to modify or disas-
semble. Always have your xenon headlights
replaced by a certified service technician.
For additional information, see “Headlight
and turn signal switch” (P.2-34).

Halogen headlight bulb (if so equipped):
The headlight is a semi-sealed beam type
which uses a replaceable headlight (halo-
gen) bulb. If replacement is required, it is
recommended you visit an INFINITI retailer
for this service.

CAUTION

.

High pressure halogen gas is sealed
inside the bulb. The bulb may break if
the glass envelope is scratched or the
bulb is dropped.

.

Only touch the plastic base when hand-
ling the bulb. Never touch the glass
envelope. Touching the glass could sig-
nificantly affect bulb life and/or head-
light performance.

.

Do not leave the bulb out of the head-
light reflector for a long period of time as
dust, moisture, and smoke may enter the
headlight body and affect the perfor-
mance of the headlight.

.

Aiming is not necessary after replacing
the bulb. When aiming adjustment is
necessary, it is recommended you visit
an INFINITI retailer for this service.

Do-it-yourself

8-23

Condition:

(454,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-24

Do-it-yourself

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

low beams (Xenon)

35

D2S

low beams (Halogen)

55

H11

high beams (Halogen)

65

H9

Front turn signal light*

21

W21W

Side turn signal light*

LED

—

Fog light*

LED

—

Parking light*

5

W5W

Front side marker light*

5

W5W

Daytime running light*

LED

—

Rear combination light*

reverse

16

W16W

stop/tail/side marker

LED

—

Rear turn signal light*

21

PY21W

License plate light*

5

W5W

Puddle light*

LED

—

Map light

8

—

Rear personal light

8

—

Cargo light

8

—

Vanity mirror light*

1.8

—

Step light*

5

—

High-mounted stop light*

LED

—

*:

It is recommended you visit an INFINITI retailer for replacement.

NOTE:

Always check with the Parts Depart-
ment at an INFINITI retailer for the
latest information about parts.

Condition:

(455,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

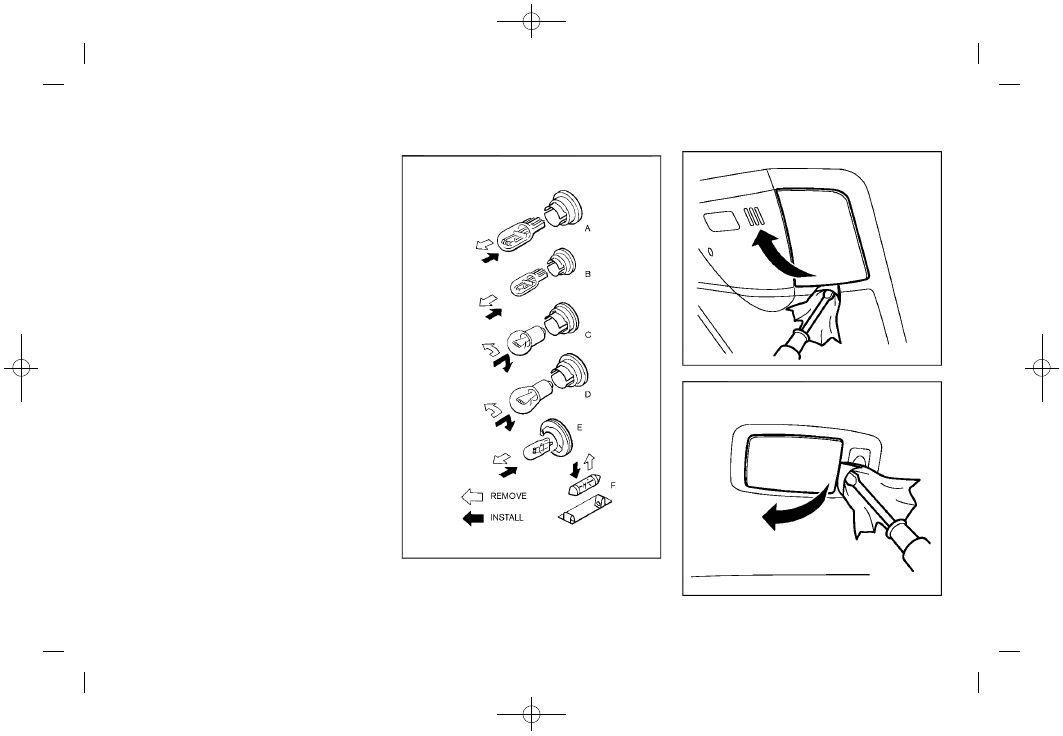

Replacement procedures

All other lights are either type A, B, C, D, E
or F. When replacing a bulb, first remove
the lens and/or cover.

SDI1679

SDI2030

Map light

SDI2031

Rear personal light

Do-it-yourself

8-25

Condition:

(456,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-26

Do-it-yourself

SDI1500B

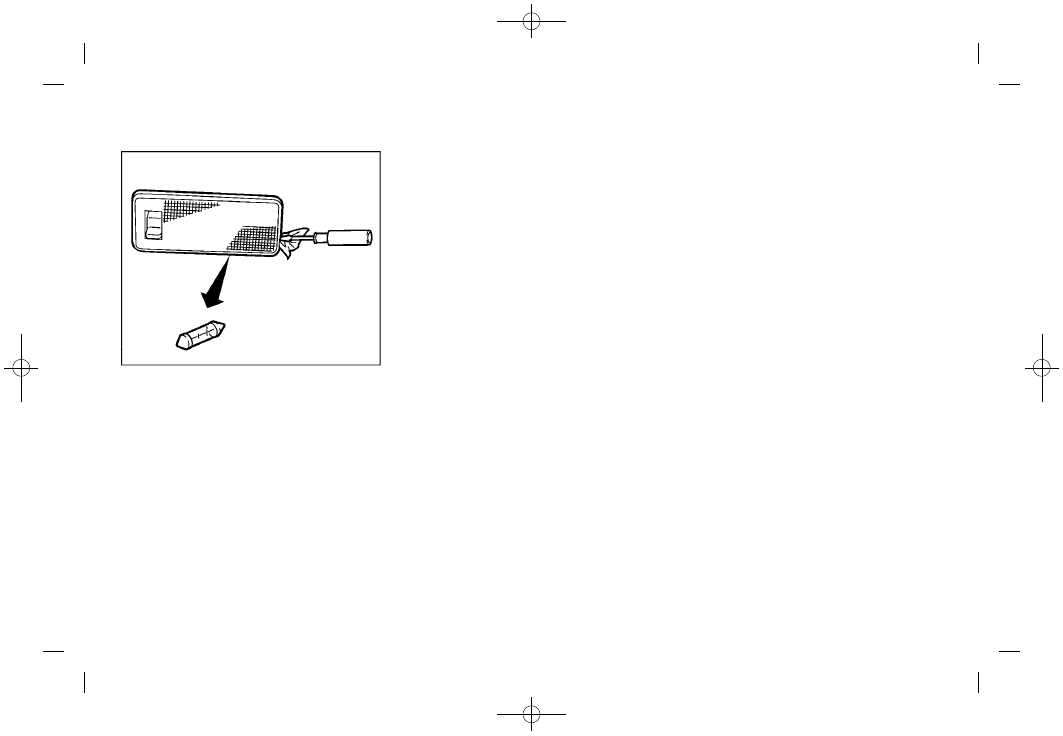

Cargo light

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears on the vehicle
information display, one or more of your
tires is significantly under-inflated.
The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not
detect a sudden drop in tire pressure (for
example a flat tire while driving).
For more details, see “Low tire pressure
warning light” (P.2-14), “Tire Pressure
Monitoring System (TPMS)” (P.5-4) and
“Tire Pressure Monitoring System (TPMS)
” (P.6-3).

Tire inflation pressure

Check the pressure of the tires
(including the spare) often and al-
ways prior to long distance trips. The

recommended tire pressure specifi-
cations are shown on the Tire and
Loading Information label under the
“Cold Tire Pressure” heading. The
Tire and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:
.

Most tires naturally lose air over

time.

.

Tires can lose air suddenly when

driven over potholes or other
objects or if the vehicle strikes a
curb while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.
Incorrect tire pressure, including
under inflation, may adversely affect
tire life and vehicle handling.

WHEELS AND TIRES

Condition:

(457,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

WARNING

.

Improperly inflated tires can
fail suddenly and cause an
accident.

.

The Gross Vehicle Weight rat-
ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. certifica-
tion label. The vehicle weight
capacity is indicated on the
Tire and Loading Information
label. Do not load your vehicle
beyond this capacity. Over-
loading your vehicle may re-
sult in reduced tire life, unsafe
operating conditions due to
premature tire failure, or un-
favorable handling character-
istics and could also lead to a
serious accident. Loading be-
yond the specified capacity
may also result in failure of
other vehicle components.

.

Before taking a long trip, or

whenever you heavily load
your vehicle, use a tire pres-
sure gauge to ensure that the
tire pressures are at the spe-
cified level.

.

For additional information re-
garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-
tion” (Canada) in the War-
ranty Information Booklet.

Do-it-yourself

8-27

Condition:

(458,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

8-28

Do-it-yourself

SDI2703

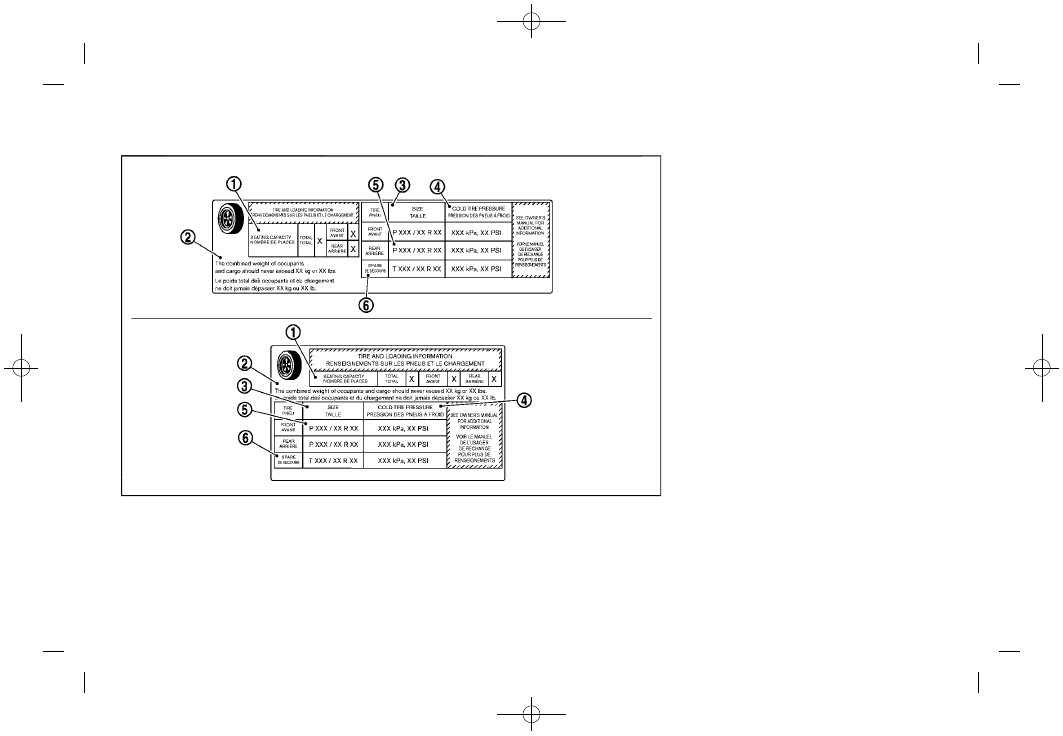

Tire and Loading Information label

*

1 Seating capacity: The maximum

number of occupants that can be
seated in the vehicle.

*

2 Vehicle load limit: See “Vehicle

loading information” (P.10-13).

*

3 Original size: The size of the tires

originally installed on the vehi-
cle at the factory.

*

4 Cold tire pressure: Inflate the

tires to this pressure when the
tires are cold. Tires are consid-

ered COLD after the vehicle has
been parked for 3 or more hours,
or driven less than 1 mile (1.6
km) at moderate speeds. The
recommended cold tire inflation
is set by the manufacturer to
provide the best balance of tire
wear, vehicle handling, drive-
ability, tire noise, etc., up to the
vehicle’s GVWR.

*

5 Tire size — see “Tire labeling”

(P.8-30).

*

6 Spare tire size or compact spare

tire size (if so equipped)

Condition:
