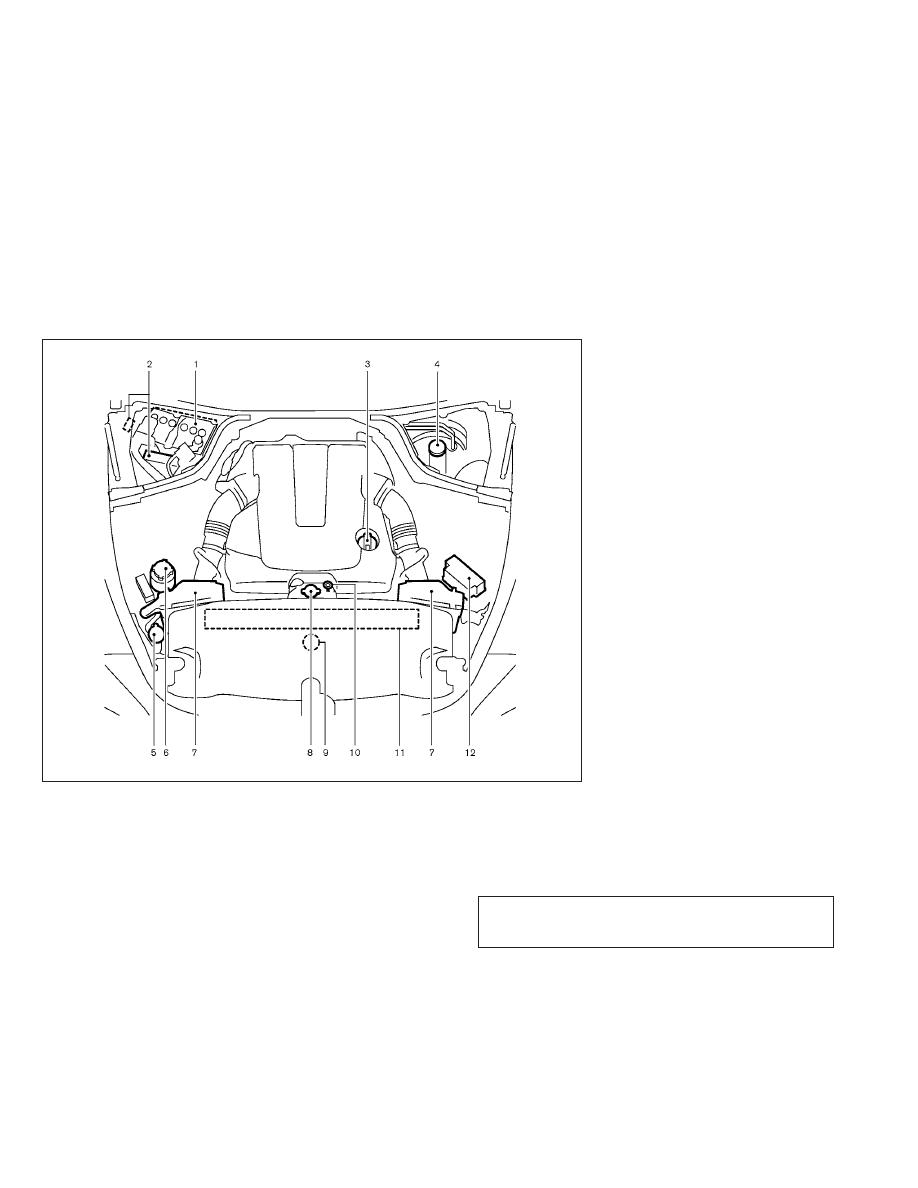

VQ37VHR ENGINE

1. Battery (P. 8-16)

2. Fuse/fusible link holder (P. 8-22)

3. Engine oil filler cap (P. 8-11)

4. Brake fluid reservoir (P. 8-15)

5. Window washer fluid reservoir (P. 8-15)

6. Power steering fluid reservoir (P. 8-14)

7. Air cleaner (P. 8-19)

8. Radiator filler cap (P. 8-10)

9. Engine coolant reservoir (P. 8-10)

10. Engine oil dipstick (P. 8-11)

11. Drive belts (P. 8-18)

12. Fuse/fusible link holder (P. 8-22)

SDI2537

Illustrated table of contents

0-11

췽

—

—
07/15/10—tbrooks

墍

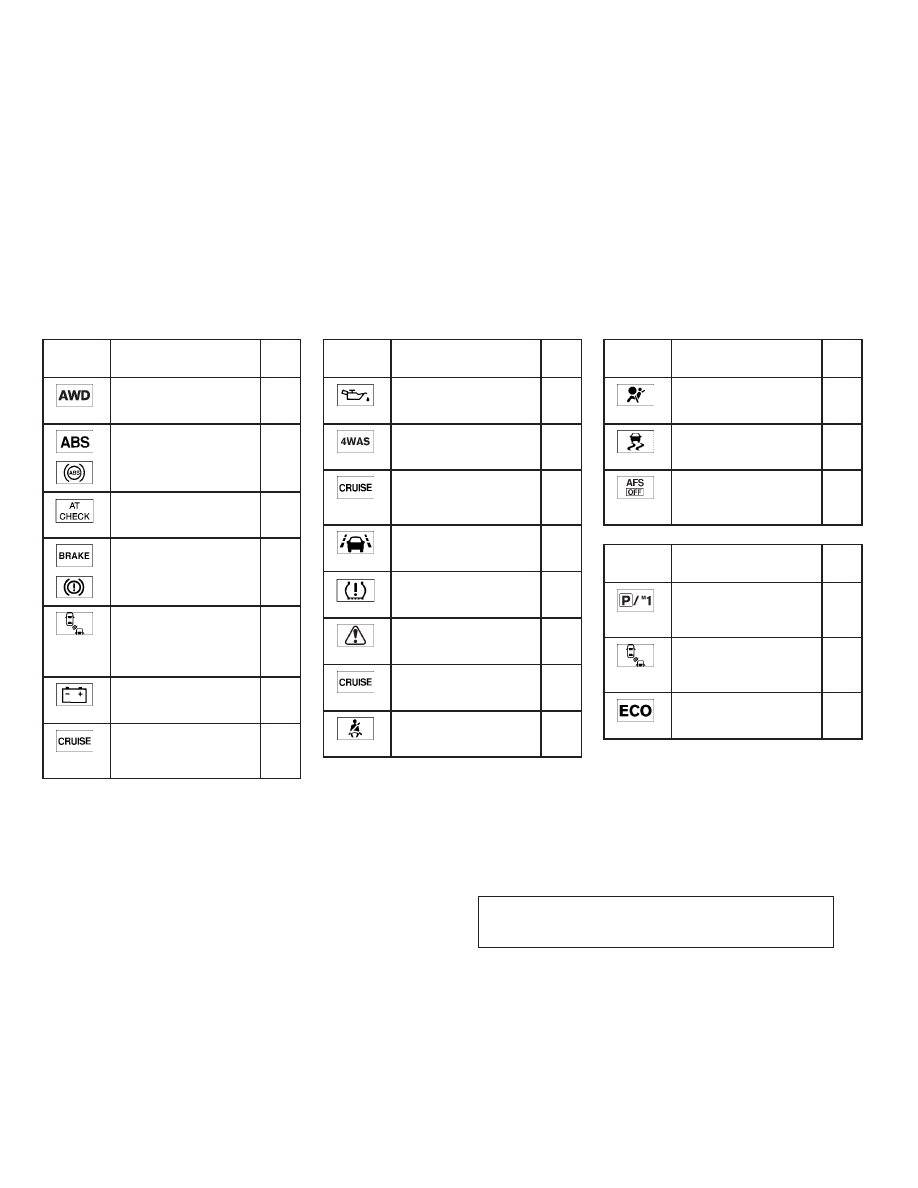

Warning

light

Name

Page

All-Wheel Drive (AWD)
warning light*

2-10

Anti-lock Braking Sys-
tem (ABS) warning light

2-10

Automatic Transmission
check warning light

2-11

Brake warning light

2-11

Blind Spot Warning
(BSW)/ Blind Spot In-
tervention (BSI) system
warning light (orange)*

2-11

Charge warning light

2-12

Distance Control Assist
(DCA) system warning
light (orange)*

2-12

Warning

light

Name

Page

Engine oil pressure
warning light

2-12

4 Wheel Active Steer
(4WAS) warning light*

2-12

Intelligent Cruise Con-
trol (ICC) system warn-
ing light (orange)*

2-12

Lane departure warning
light (orange)*

2-13

Low tire pressure warn-
ing light

2-13

Master warning light

2-14

Preview Function warn-
ing light (orange)*

2-14

Seat belt warning light
and chime

2-14

Warning

light

Name

Page

Supplemental air bag
warning light

2-15

Vehicle Dynamic Con-
trol (VDC) warning light

2-15

Adaptive Front lighting
System (AFS) off indica-
tor light*

2-15

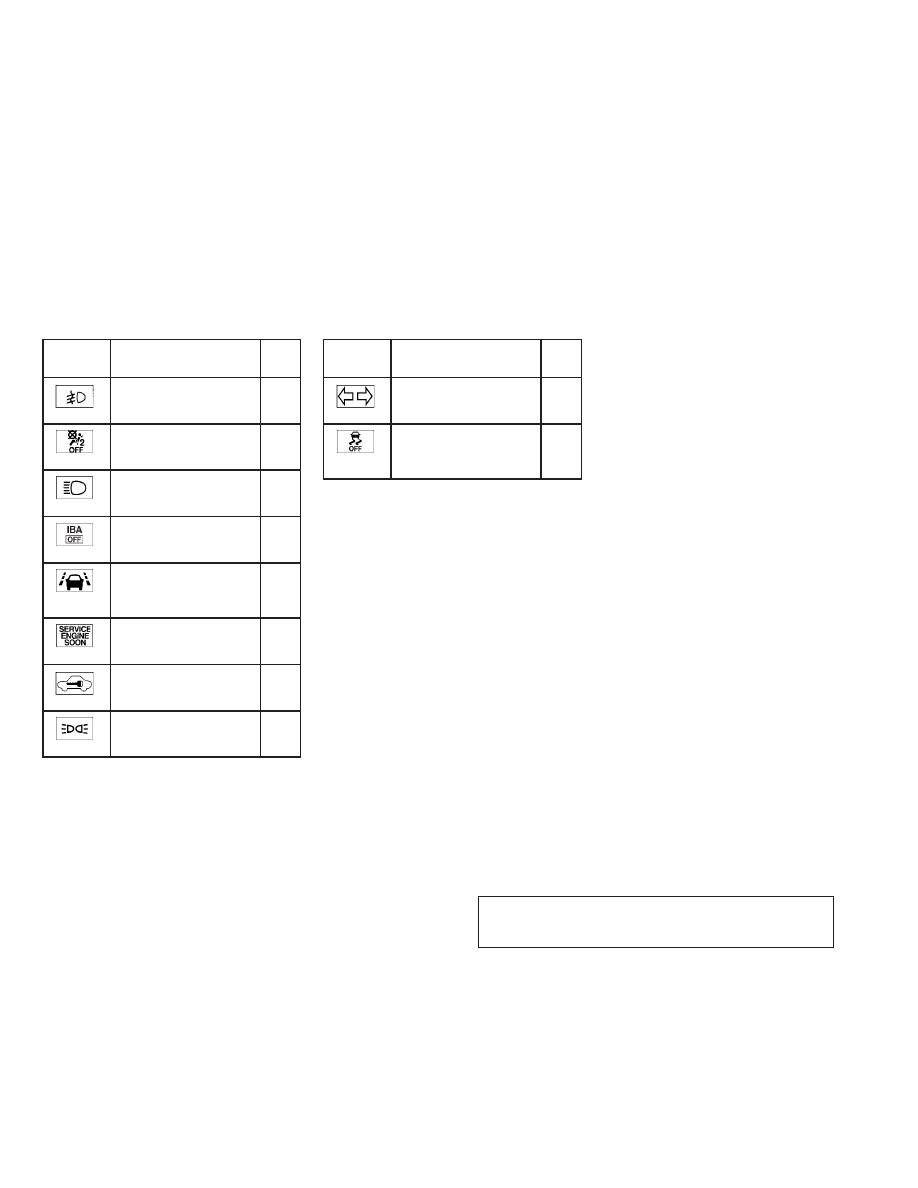

Indicator

light

Name

Page

Automatic Transmission
(AT) position indicator
light*

2-16

Blind Spot Intervention
(BSI) ON indicator light
(green)*

2-16

ECO drive indicator
light

2-16

WARNING AND INDICATOR LIGHTS

0-12

Illustrated table of contents

췽

—

—
07/15/10—tbrooks

墍

Indicator

light

Name

Page

Front fog light indicator
light

2-16

Front passenger air bag
status light

2-16

High beam indicator
light

2-16

Intelligent Brake Assist
(IBA) off indicator light*

2-16

Lane Departure Preven-
tion (LDP) ON indicator
light (green)*

2-17

Malfunction Indicator
Light (MIL)

2-17

Security indicator light

2-18

Low beam indicator
light (green)

2-18

Indicator

light

Name

Page

Turn signal/hazard in-
dicator lights

2-18

Vehicle Dynamic Con-
trol (VDC) off indicator
light

2-18

*: if so equipped

Illustrated table of contents

0-13

췽

—

—
07/15/10—tbrooks

墍

1 Safety — Seats, seat belts and supplemental
restraint system

Seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Front seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
Adjustable headrests . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-7
Armrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Precautions on seat belt usage . . . . . . . . . . . . . . . . . . 1-11
Pregnant women . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
Injured persons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
Pre-crash seat belts with comfort function
(front seats) (if so equipped) . . . . . . . . . . . . . . . . . . . . 1-13
Three-point type seat belt. . . . . . . . . . . . . . . . . . . . . . . 1-14
Seat belt extenders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16
Seat belt maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Child safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Infants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18
Small children . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18
Larger children. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18

Child restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

Precautions on child restraints . . . . . . . . . . . . . . . . . . 1-19
Lower Anchors and Tethers for CHildren
System (LATCH) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-21

Rear-facing Child restraint installation
using LATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23
Rear-facing child restraint installation using
the seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-25
Forward-facing Child restraint installation
using LATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-27
Forward-facing child restraint installation
using the seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29
Installing top tether strap . . . . . . . . . . . . . . . . . . . . . . 1-32
Booster seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-33

Supplemental restraint system . . . . . . . . . . . . . . . . . . . . 1-36

Precautions on supplemental restraint
system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-36
INFINITI Advanced Air Bag System (front
seats) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-41
Front seat-mounted side-impact
supplemental air bag and roof-mounted
curtain side-impact supplemental air bag
systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-46
Seat belts with pretensioners (front seats) . . . . . . 1-47
Supplemental air bag warning labels . . . . . . . . . . . 1-48
Supplemental air bag warning light . . . . . . . . . . . . . 1-48
Repair and replacement procedure. . . . . . . . . . . . . . 1-49

췽

—

—
07/15/10—tbrooks

墍

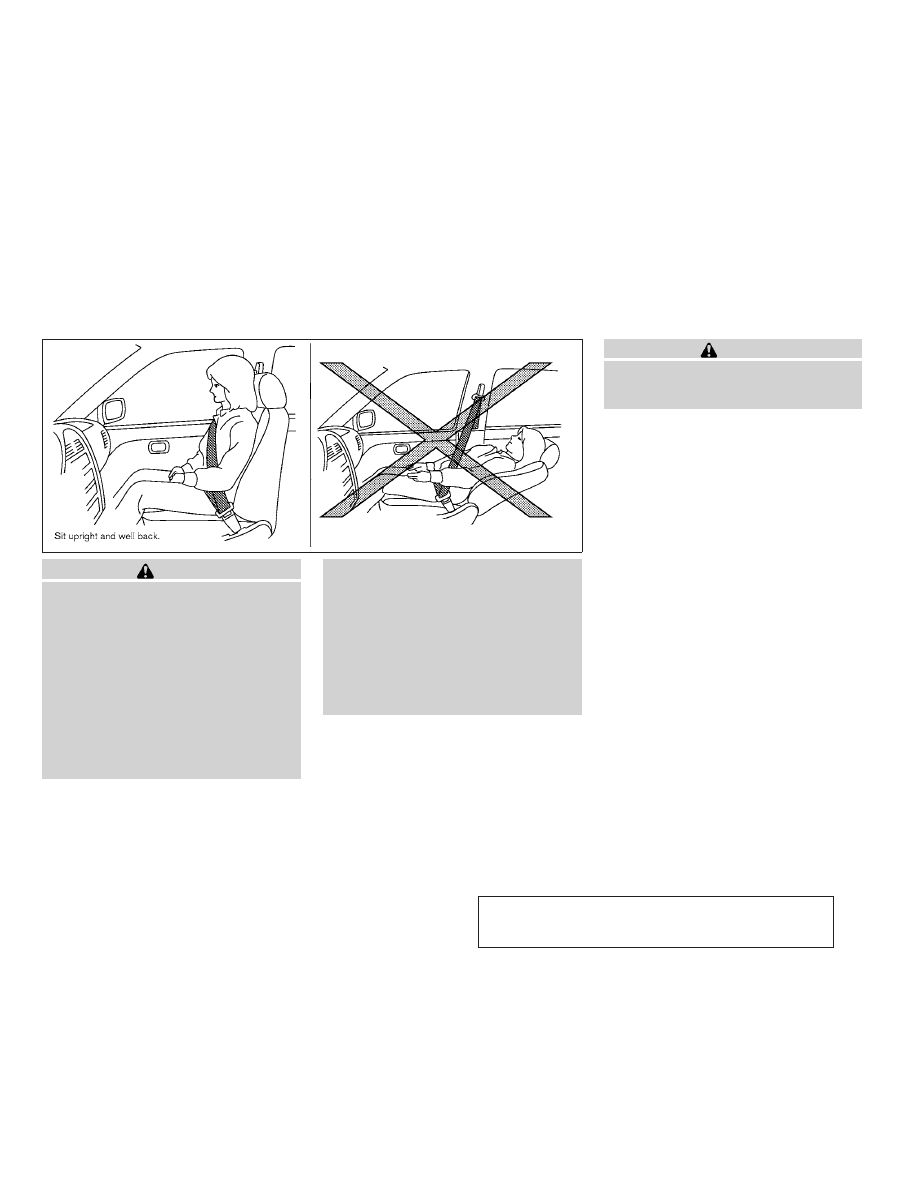

WARNING

● Do not ride in a moving vehicle when the

seatback is reclined. This can be dangerous.
The shoulder belt will not be against your
body. In an accident, you could be thrown
into it and receive neck or other serious inju-
ries. You could also slide under the lap belt
and receive serious internal injuries.

● For the most effective protection when the

vehicle is in motion, the seat should be up-
right. Always sit well back in the seat with
both feet on the floor and adjust the seat belt
properly. See “PRECAUTIONS ON SEAT BELT
USAGE” later in this section.

● Do not leave children unattended inside the

vehicle. They could unknowingly activate
switches or controls. Unattended children
could become involved in serious accidents.

● The seatback should not be reclined further

than necessary for comfort. Seat belts are
most effective when the passenger sits well
back and straight up in the seat. If the seat-
back is reclined, the risk of sliding under the
lap belt and being injured is increased.

CAUTION

When adjusting the seat positions, be sure not
to contact any moving parts to avoid possible
injuries and/or damages.

SSS0133

SEATS

1-2

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/13/10—tbrooks

墍

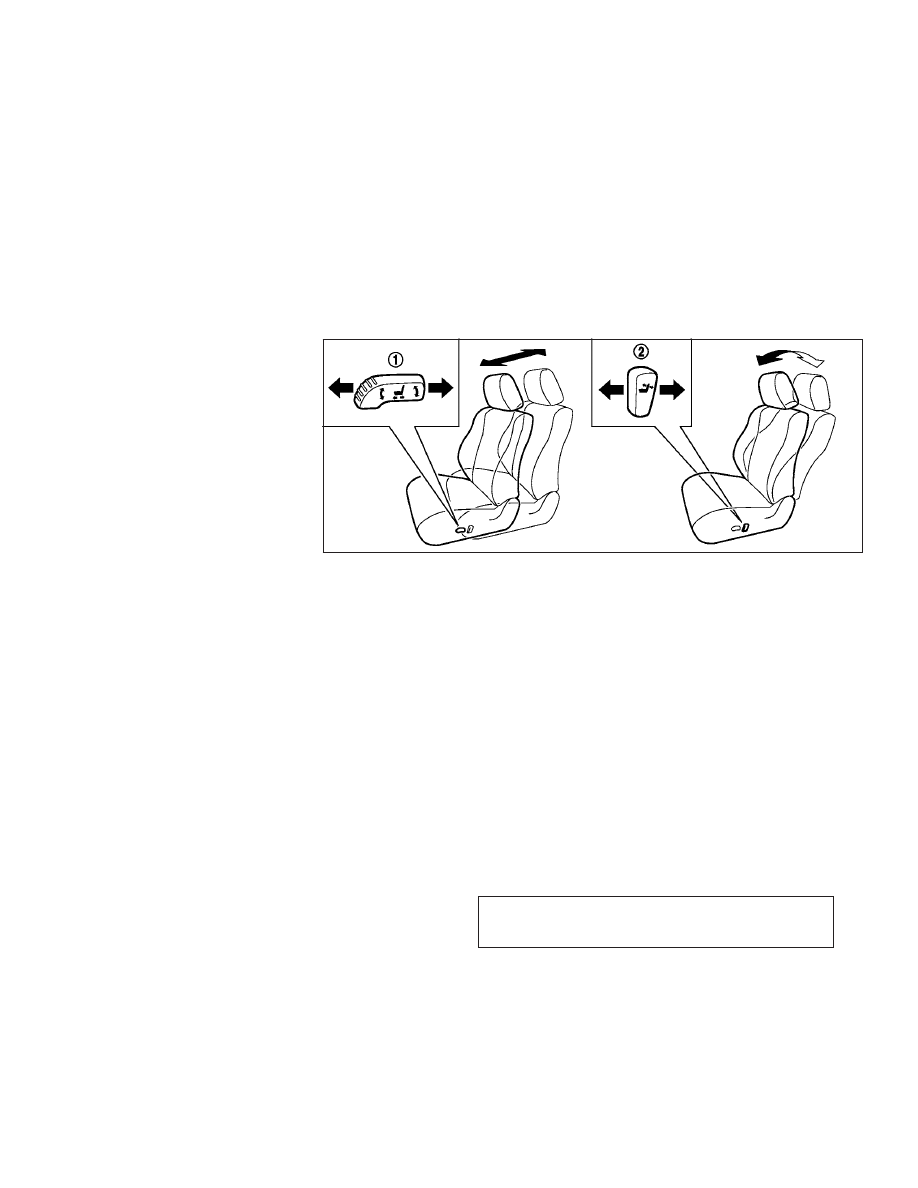

FRONT SEATS
Front power seat adjustment

Operating tips :
● The power seat motor has an auto-reset

overload protection circuit. If the motor
stops during operation, wait 30 seconds,
then reactivate the switch.

● Do not operate the power seat switch for a

long period of time when the engine is off.
This will discharge the battery.

See “AUTOMATIC DRIVE POSITIONER” in the “3.
Pre-driving checks and adjustments” section for
the seat position memory function.

Forward and backward :

Moving the switch

䊊

1

forward or backward will

slide the seat forward or backward to the
desired position.

Reclining :

Move the recline switch

䊊

2

backward until the

desired angle is obtained. To bring the seatback
forward again, move the switch

䊊

2

forward.

The reclining feature allows adjustment of the
seatback for occupants of different sizes for
added comfort and to help obtain proper seat
belt fit. (See “PRECAUTIONS ON SEAT BELT
USAGE” later in this section.) Also, the seatback

can be reclined to allow occupants to rest when
the vehicle is parked.

SSS0834

Safety — Seats, seat belts and supplemental restraint system

1-3

췽

—

—
01/11/10—pattie

墍

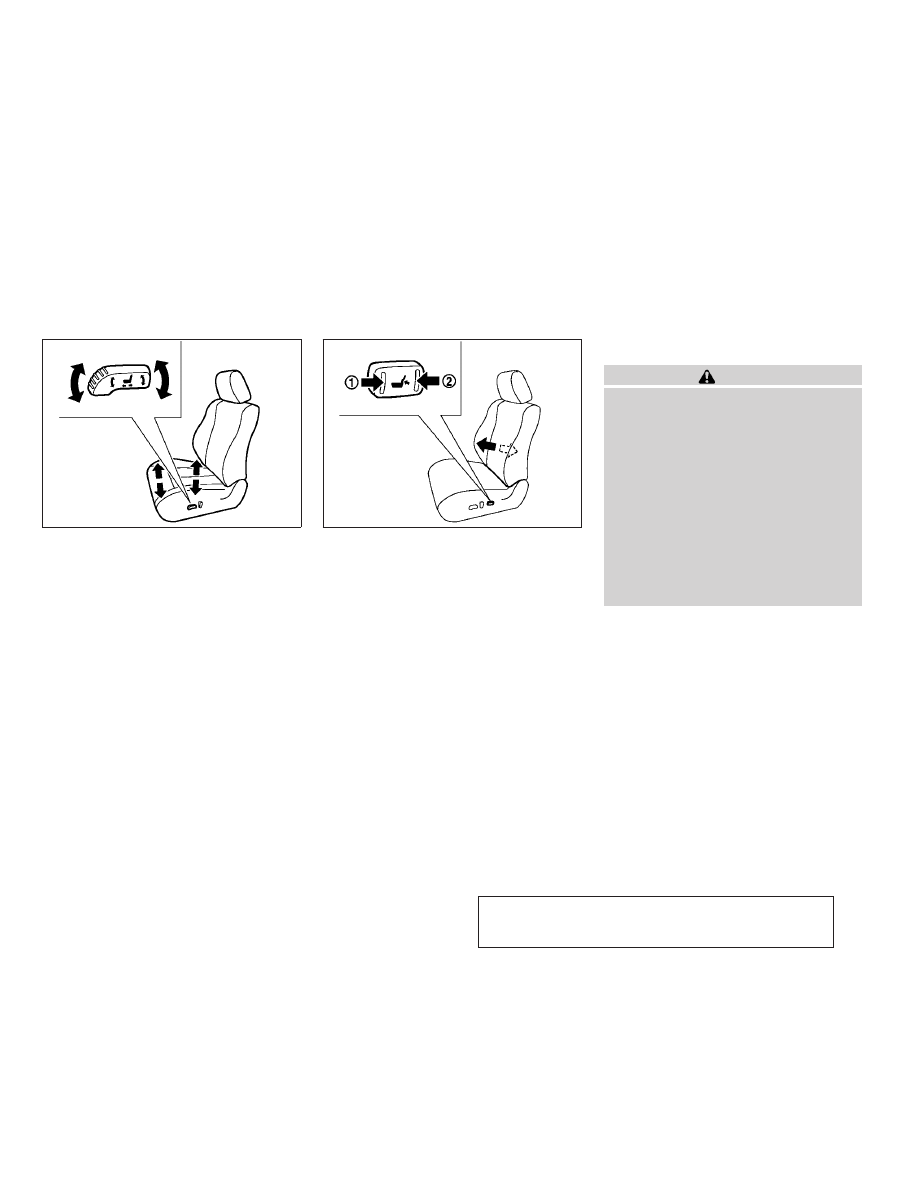

Seat lifter :

Push the front or rear end of the switch up or
down to adjust the angle of the front portion or
height of the seat.

Lumbar support (if so equipped) :

The lumbar support feature provides lower back
support to the driver.

Push the front

䊊

1

or back

䊊

2

end of the switch

to adjust the seatback lumbar area.

HEAD RESTRAINTS

WARNING

Head restraints supplement the other vehicle
safety systems. They may provide additional
protection against injury in certain rear end
collisions. Adjust the head restraints properly,
as specified in this section. Check the adjust-
ment after someone else uses the seat. Do not
attach anything to the head restraint stalks or
remove the head restraint. Do not use the seat
if the head restraint has been removed. If the
head restraint was removed, reinstall and prop-
erly adjust the head restraint before an occu-
pant uses the seating position. Failure to follow
these instructions can reduce the effectiveness
of the head restraints. This may increase the
risk of serious injury or death in a collision.

SSS0835

SSS0795

1-4

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/11/10—pattie

墍

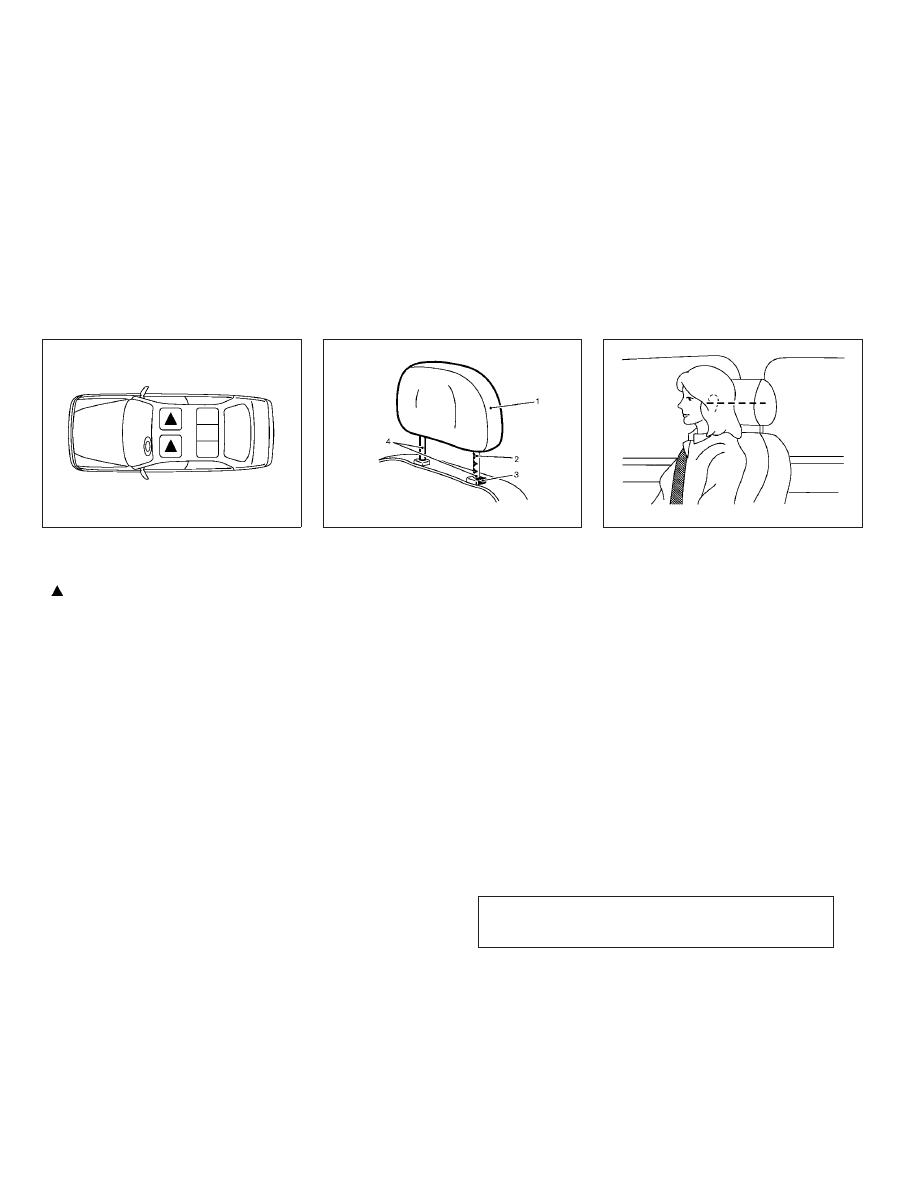

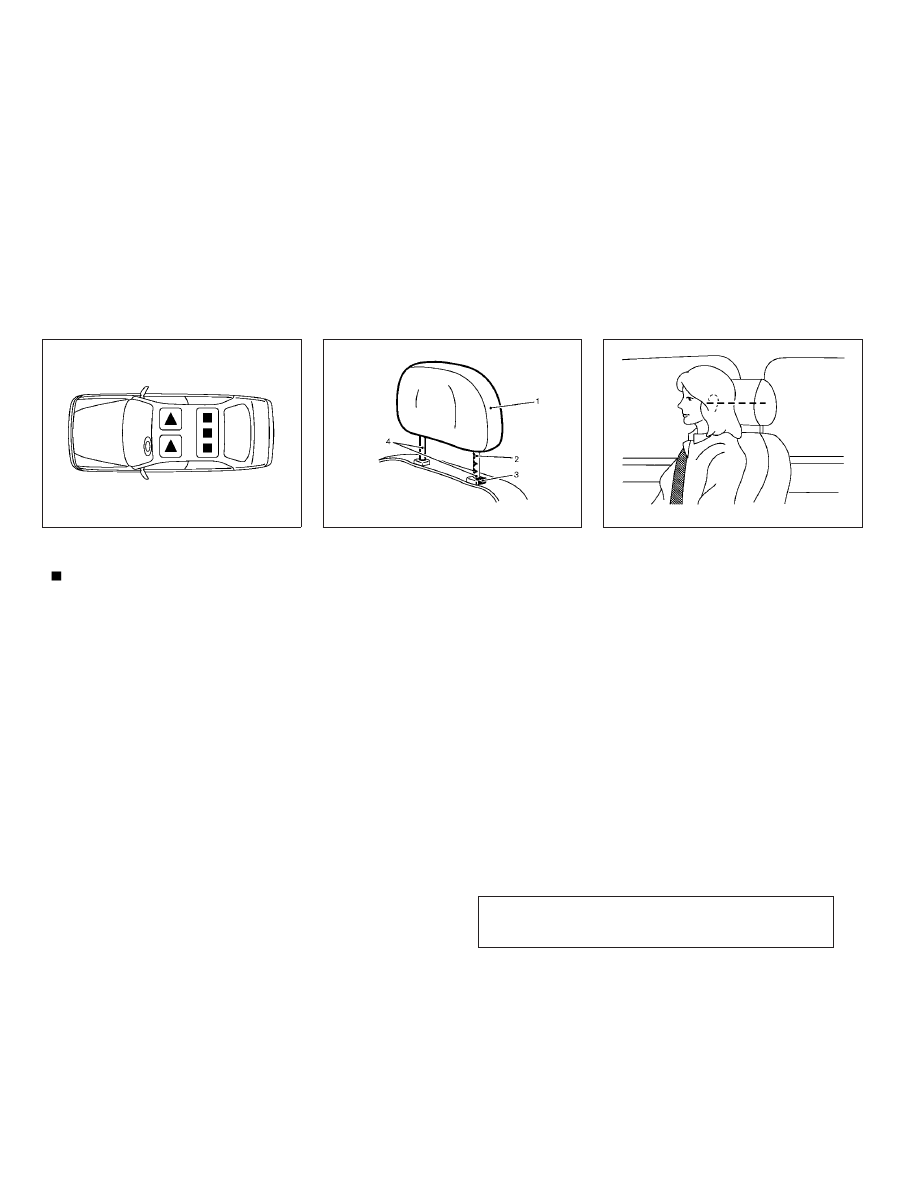

The illustration shows the seating positions
equipped with head restraints. The head re-
straints are adjustable.

Indicates

the

seating

position

is

equipped with a head restraint.

Components

1. Head restraint

2. Adjustment notches

3. Lock knob

4. Stalk

Adjustment

Adjust the head restraint so the center is level
with the center of your ears.

SSS0989

SSS0992

SSS0997

Safety — Seats, seat belts and supplemental restraint system

1-5

췽

—

—
01/11/10—pattie

墍

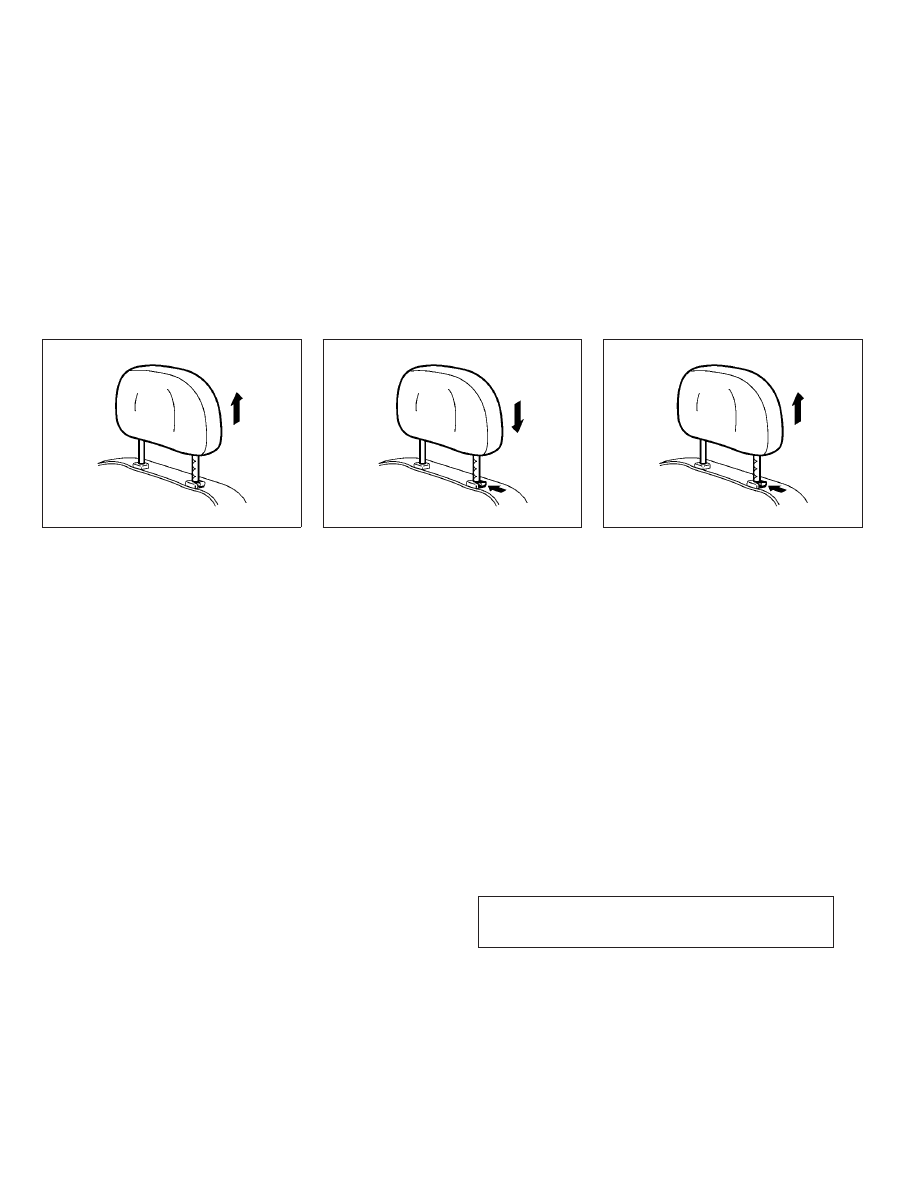

To raise the head restraint, pull it up.

To lower, push and hold the lock knob and push
the head restraint down.

Removal

Use the following procedure to remove the
adjustable head restraints.

1. Pull the head restraint up to the highest

position.

2. Push and hold the lock knob.

3. Remove the head restraint from the seat.

4. Store the head restraint properly in a

secure place so it is not loose in the
vehicle.

Reinstall and properly adjust the head restraint
before an occupant uses the seating position.

SSS0993

SSS0994

SSS0995

1-6

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/11/10—pattie

墍

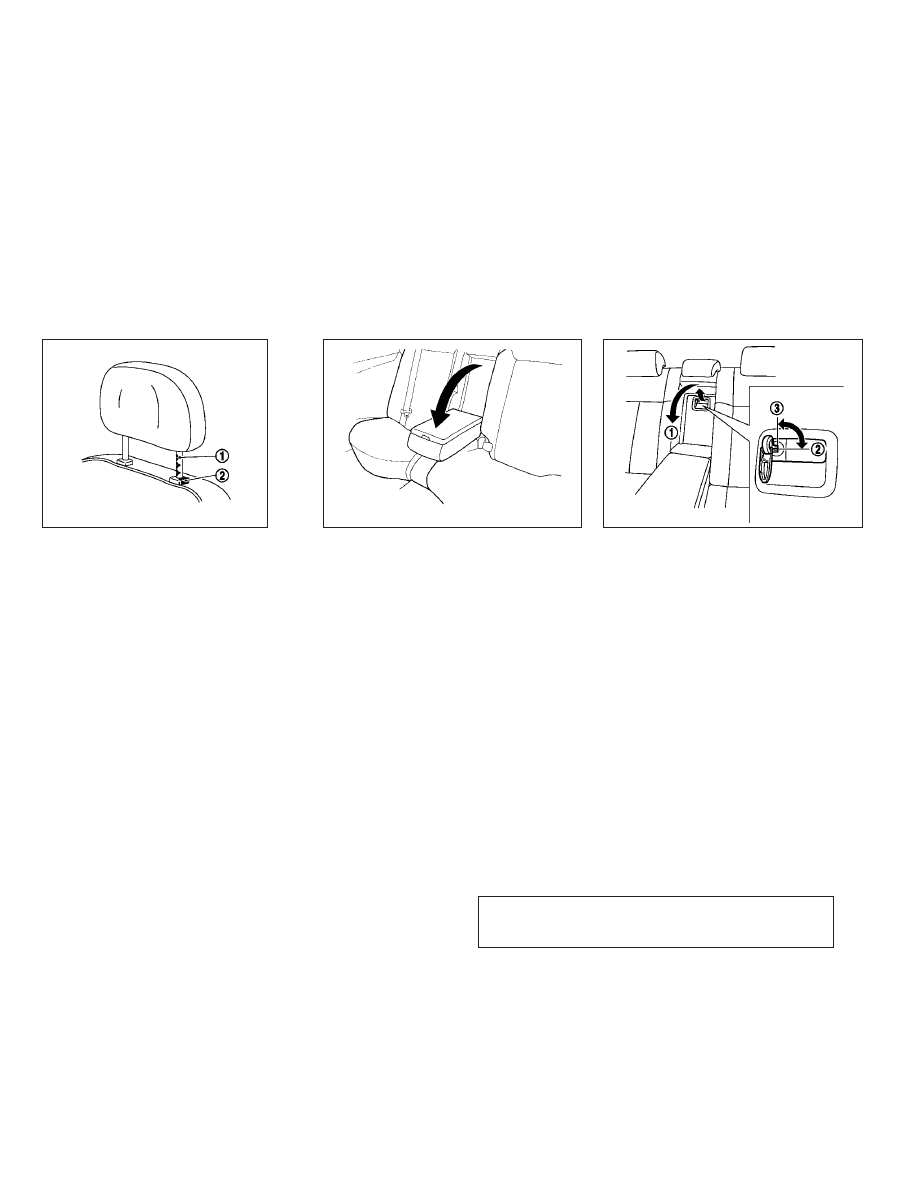

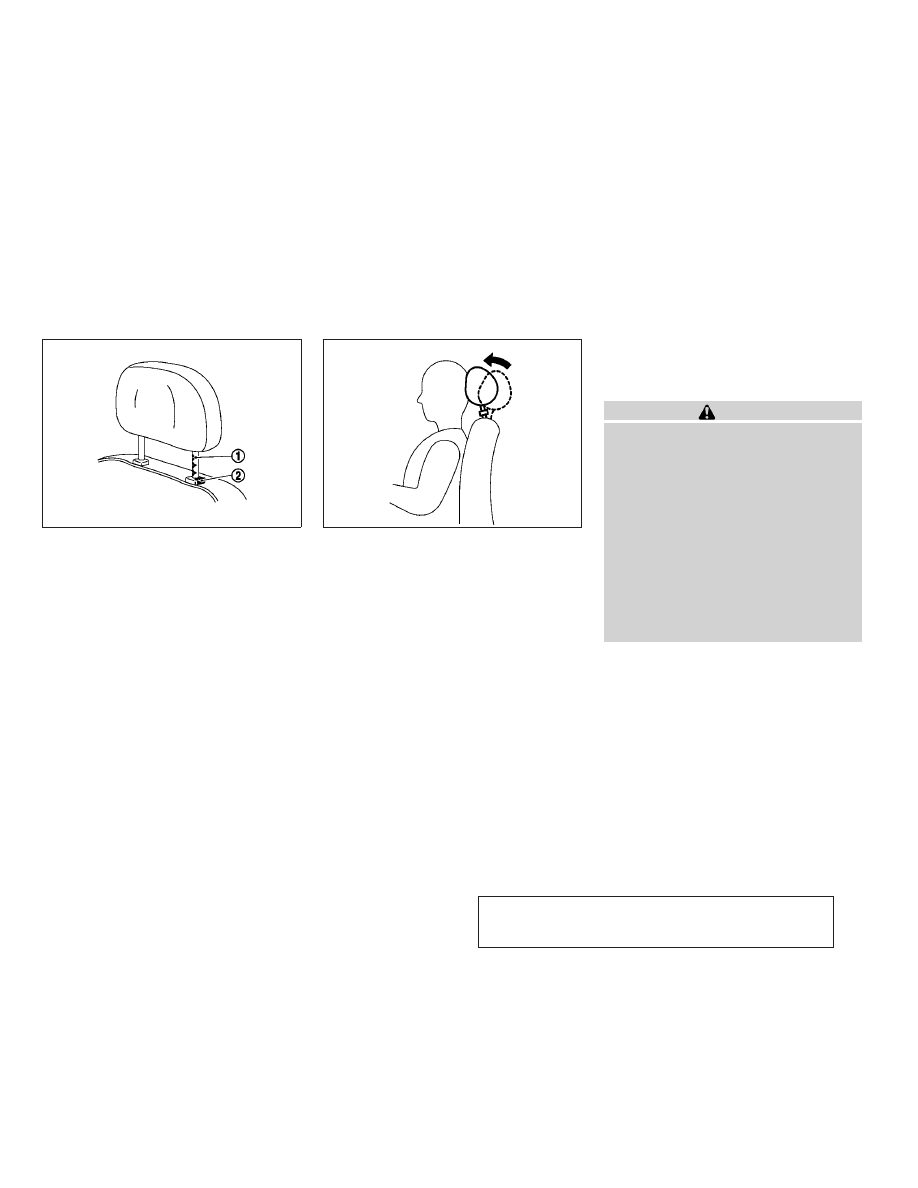

Install

1. Align the head restraint stalks with the

holes in the seat. Make sure that the head
restraint is facing the correct direction.
The stalk with the adjustment notches

䊊

1

must be installed in the hole with the lock
knob

䊊

2

.

2. Push and hold the lock knob and push the

head restraint down.

3. Properly adjust the head restraint before

an occupant uses the seating position.

Front-seat Active Head Restraints

The Active Head Restraint moves forward utiliz-
ing the force that the seatback receives from
the occupant in a rear-end collision. The move-
ment of the head restraint helps support the
occupant’s head by reducing its backward
movement and helping absorb some of the
forces that may lead to whiplash-type injuries.

Active Head Restraints are effective for colli-
sions at low to medium speeds in which it is
said that whiplash-type injury occurs most.

Active Head Restraints operate only in certain
rear-end collisions. After the collision, the head
restraints return to their original positions.

Adjust the Active Head Restraints properly as
described earlier in this section.

ADJUSTABLE HEADRESTS

WARNING

The adjustable headrests supplement the
other vehicle safety systems. They may provide
additional protection against injury in certain
rear end collisions. Adjust the headrest prop-
erly, as specified in this section. Check the ad-
justment after someone else uses the seat. Do
not attach anything to the headrest stalks or
remove the headrest. Do not use the seat if the
headrest has been removed. If the headrest
was removed, install and properly adjust the
headrest before an occupant uses the seating
position. Failure to follow these instructions
can reduce the effectiveness of the headrests.
This may increase the risk of serious injury or
death in a collision.

SSS0996

SSS0508

Safety — Seats, seat belts and supplemental restraint system

1-7

췽

—

—
01/11/10—pattie

墍

The illustration shows the seating positions
equipped with adjustable headrests.

Indicates

the

seating

position

is

equipped with an adjustable headrest.

Components

1. Adjustable headrest

2. Adjustment notches

3. Lock knob

4. Stalks

Adjustment

Adjust the headrest so the center is level with
the center of your ears.

SSS1015

SSS0992

SSS0997

1-8

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/11/10—pattie

墍

To raise the headrest, pull it up.

To lower, push and hold the lock knob and push
the headrest down.

Removal

Use the following procedure to remove the
adjustable headrests.

1. Pull the headrest up to the highest posi-

tion.

2. Push and hold the lock knob.

3. Remove the headrest from the seat.

4. Store the headrest properly in a secure

place so it is not loose in the vehicle.

5. Install and properly adjust the headrest

before an occupant uses the seating po-
sition.

SSS0993

SSS0994

SSS0995

Safety — Seats, seat belts and supplemental restraint system

1-9

췽

—

—
01/11/10—pattie

墍

Install

1. Align the headrest stalks with the holes in

the seat. Make sure that the headrest is
facing the correct direction. The stalk with
the adjustment notches

䊊

1

must be in-

stalled in the hole with the lock knob

䊊

2

.

2. Push and hold the lock knob and push the

headrest down.

3. Properly adjust the headrest before an

occupant uses the seating position.

ARMREST

Rear armrest

Pull the armrest forward until it is horizontal.

Trunk pass-through

The rear center seatback can be folded to allow
trunk access from inside of the vehicle.

To access the trunk, pull down the rear center
armrest and pull out the trunk pass-through lid

䊊

1

.

To lock the lid, use the mechanical key and turn
it to the LOCK position

䊊

2

. To unlock, turn the

mechanical key to the UNLOCK position

䊊

3

. For

the mechanical key usage, see “KEYS” in the “3.
Pre-driving checks and adjustments” section.

Make sure that the mechanical key is removed
from the trunk pass-through lid key cylinder
before opening or closing the lid. Otherwise the
lid and the rear armrest may be damaged.

SSS0996

SSS1061

SSS0479

1-10

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/11/10—pattie

墍

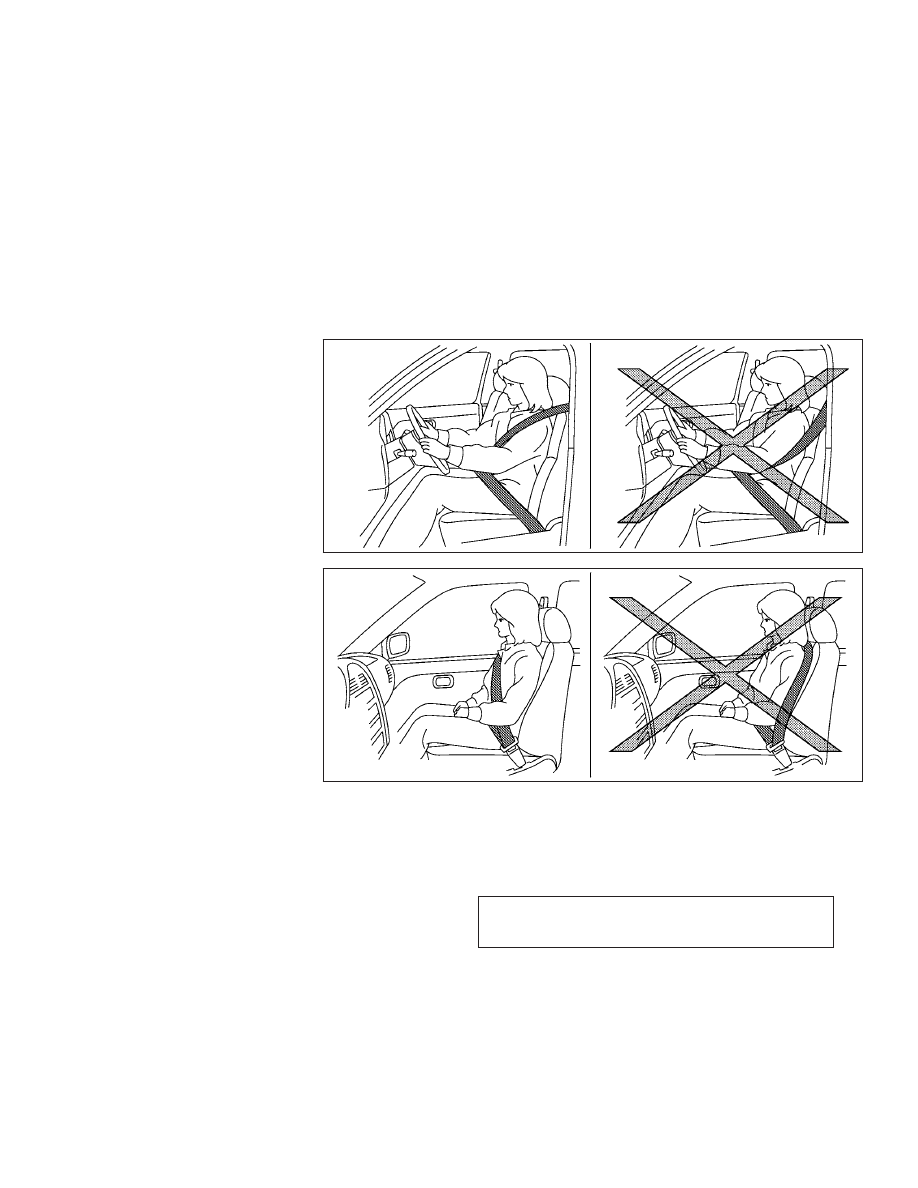

PRECAUTIONS ON SEAT BELT USAGE

If you are wearing your seat belt properly
adjusted, and you are sitting upright and well
back in your seat with both feet on the floor,
your chances of being injured or killed in an
accident and/or the severity of injury may be
greatly reduced. INFINITI strongly encourages
you and all of your passengers to buckle up
every time you drive, even if your seating
position includes a supplemental air bag.

Most U.S. states and Canadian provinces or ter-
ritories specify that seat belts be worn at all
times when a vehicle is being driven.

SSS0136A

SSS0134A

SEAT BELTS

Safety — Seats, seat belts and supplemental restraint system

1-11

췽

—

—
01/11/10—pattie

墍

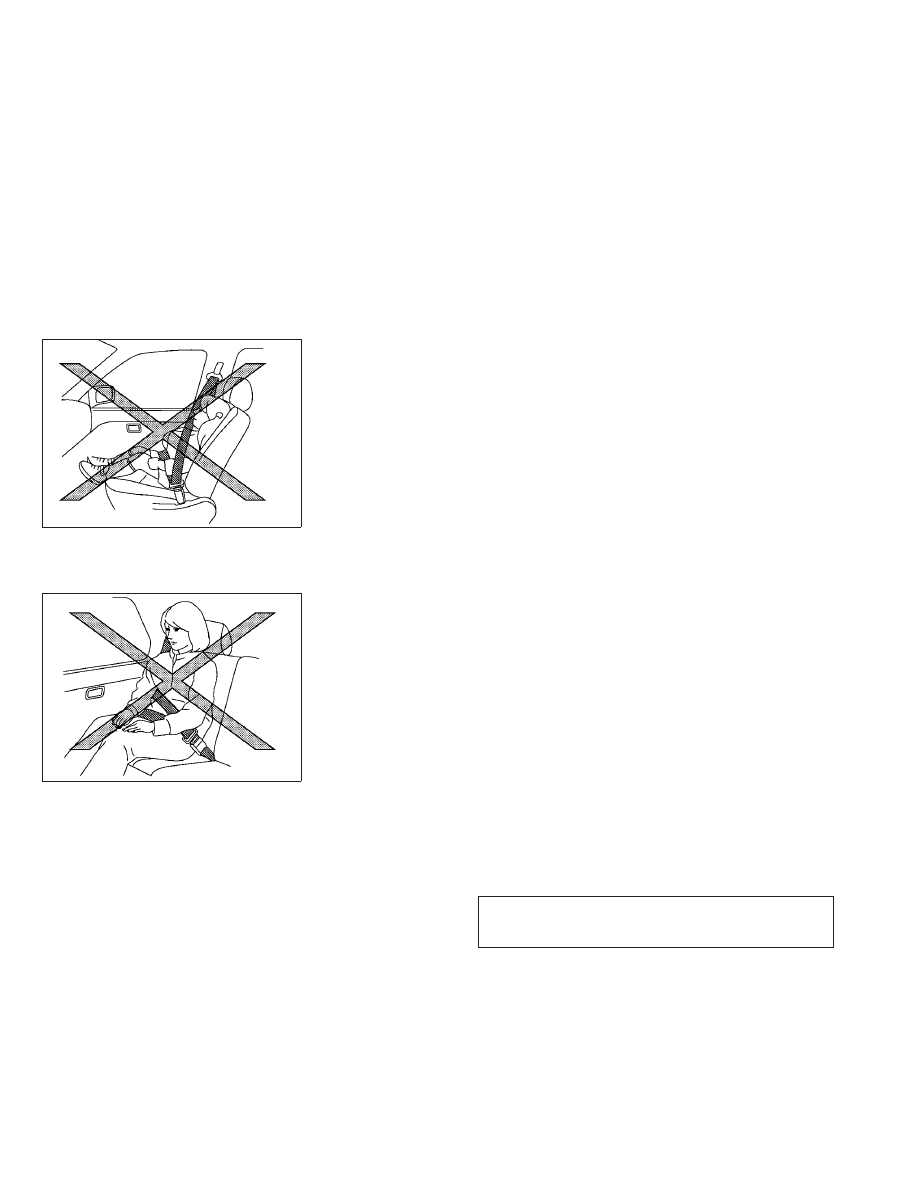

WARNING

● Every person who drives or rides in this ve-

hicle should use a seat belt at all times. Chil-
dren should be properly restrained in the
rear seat and, if appropriate, in a child
restraint.

● The seat belt should be properly adjusted to

a snug fit. Failure to do so may reduce the
effectiveness of the entire restraint system
and increase the chance or severity of injury
in an accident. Serious injury or death can
occur if the seat belt is not worn properly.

● Always route the shoulder belt over your

shoulder and across your chest. Never run
the belt behind your back, under your arm or
across your neck. The belt should be away
from your face and neck, but not falling off
your shoulder.

● Position the lap belt as low and snug as

possible AROUND THE HIPS, NOT THE WAIST.
A lap belt worn too high could increase the
risk of internal injuries in an accident.

● Be sure the seat belt tongue is securely fas-

tened to the proper buckle.

● Do not wear the seat belt inside out or

twisted.

Doing

so

may

reduce

its

effectiveness.

● Do not allow more than one person to use the

same seat belt.

● Never carry more people in the vehicle than

there are seat belts.

● If the seat belt warning light glows continu-

ously while the ignition is turned ON with all
doors closed and all seat belts fastened, it
may indicate a malfunction in the system.
Have the system checked by an INFINITI
retailer.

● No changes should be made to the seat belt

system. For example, do not modify the seat
belt, add material or install devices that may
change the seat belt routing or tension. Do-
ing so may affect the operation of the seat
belt system. Modifying or tampering with
the seat belt system may result in serious
personal injury.

● Once a seat belt pretensioner has activated,

it cannot be reused and must be replaced
together with the retractor. See an INFINITI
retailer.

● Removal and installation of the pretensioner

seat belt system components should be
done by an INFINITI retailer.

● All seat belt assemblies, including retractors

and attaching hardware, should be in-
spected after any collision by an INFINITI re-
tailer. INFINITI recommends that all seat belt
assemblies in use during a collision be re-
placed unless the collision was minor and
the belts show no damage and continue to
operate properly.

Seat belt assemblies not in use during a col-
lision should also be inspected and replaced
if either damage or improper operation is
noted.

● All child restraints and attaching hardware

should be inspected after any collision. Al-
ways follow the restraint manufacturer’s in-
spection instructions and replacement rec-
ommendations. The child restraints should
be replaced if they are damaged.

1-12

Safety — Seats, seat belts and supplemental restraint system

췽

—

—
01/11/10—pattie

墍

PREGNANT WOMEN

INFINITI recommends that pregnant women use
seat belts. The seat belt should be worn snug,
and always position the lap belt as low as
possible around the hips, not the waist, and
place the shoulder belt over your shoulder and
across your chest. Never run the lap/shoulder
belt over your abdominal area. Contact your
doctor for specific recommendations.

INJURED PERSONS

INFINITI recommends that injured persons use
seat belts, depending on the injury. Check with
your doctor for specific recommendations.

PRE-CRASH SEAT BELTS WITH
COMFORT FUNCTION (front seats) (if
so equipped)

The pre-crash seat belt tightens the seat belt
with a motor to help restrain front seat occu-
pants. This helps reduce the risk of injury in a
collision.

The motor retracts the seat belt under the
following emergency conditions:

● During emergency braking
● During sudden steering maneuvers

● Activation of the Intelligent Brake Assist

(IBA) system. (See “INTELLIGENT BRAKE AS-
SIST (IBA) SYSTEM” in the “5. Starting and
driving” section.)

The pre-crash seat belt will not be active when:

● the seat belt is not fastened
● the vehicle speed is under 10 MPH (15 km/h)

during emergency braking

● the vehicle speed is under 16 MPH (30 km/h)

during sudden steering maneuvers.

The pre-crash seat belt will not be active when
the brake pedal is not depressed except when
sudden steering maneuvers occur and the Intel-
ligent Brake Assist (IBA) system activates.

The motor also retracts the seat belt when the
seat belt is fastened or unfastened. When the
seat belt is fastened, the motor tightens the
seat belt for a snug fit. When the seat belt is
unfastened, the motor retracts the seat belt. If
the seat belt is not fully retracted, the motor
retracts the seat belt when the door is opened.

Always wear your seat belt correctly and sit
upright and well back.

If the motor cannot retract the seat belt when
the seat belt is fastened or unfastened, it may

SSS0016

SSS0014

Safety — Seats, seat belts and supplemental restraint system

1-13

췽

—

—
01/13/10—pattie

墍
