Infiniti QX4. Electrical System (2003 year). Manual - part 19

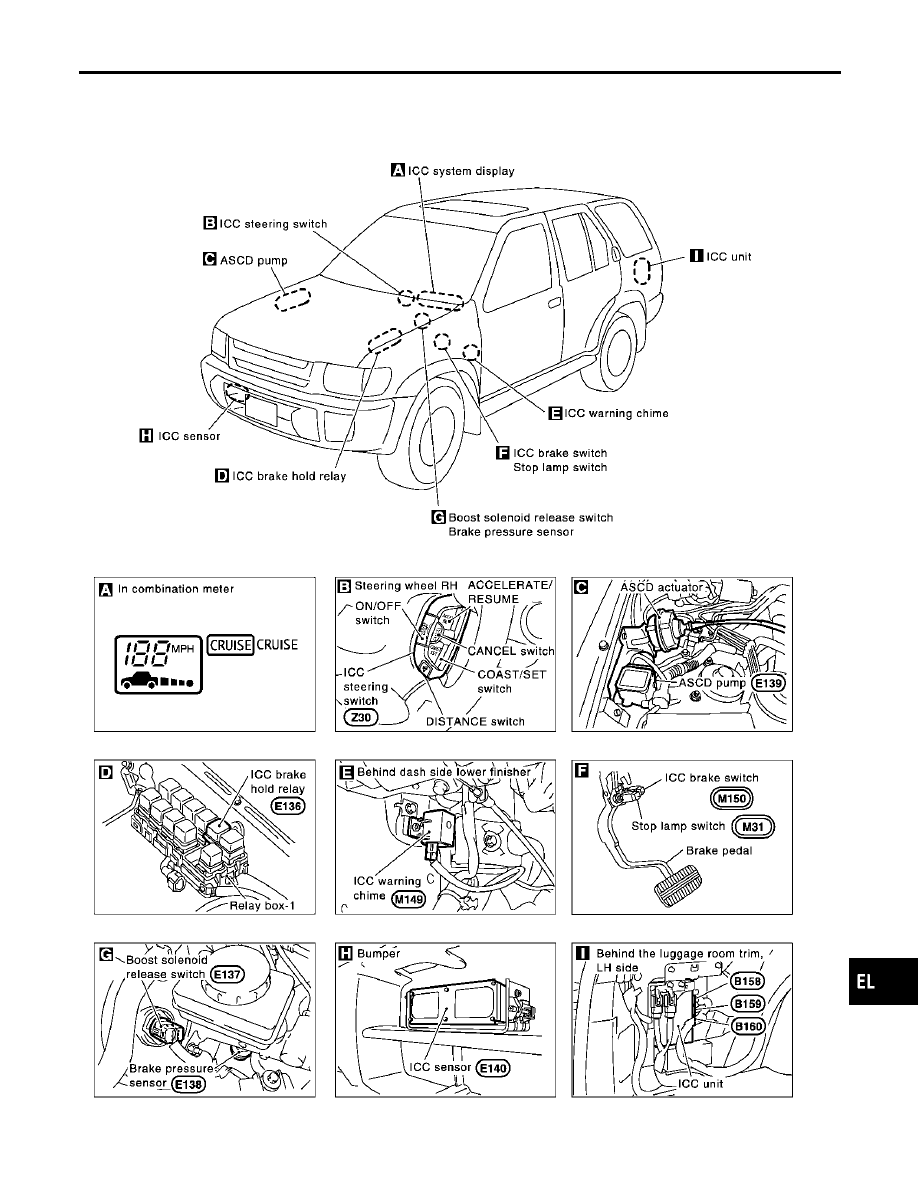

Component Parts and Harness Connector
Location

NBEL0463

SEL512Y

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Component Parts and Harness Connector Location

EL-293

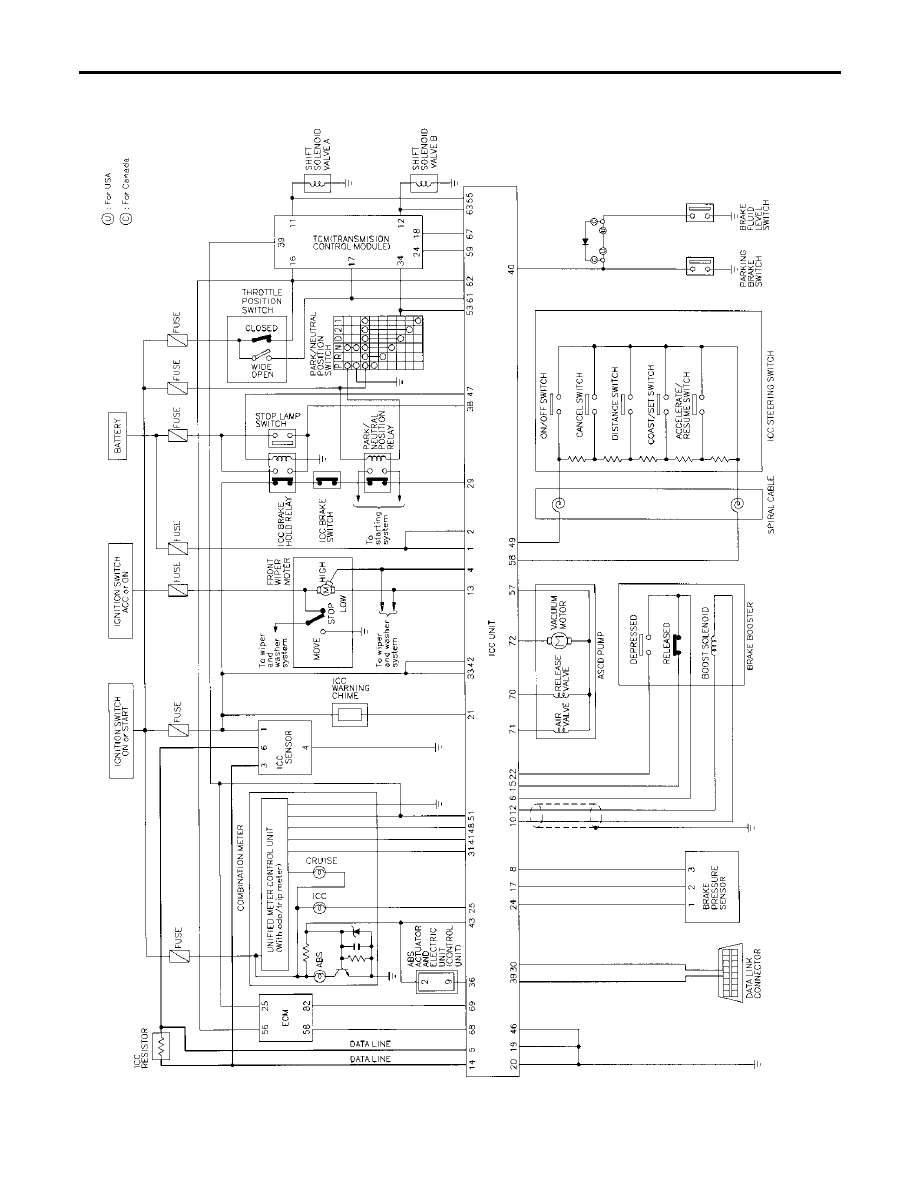

Schematic

NBEL0464

MEL334Q

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Schematic

EL-294

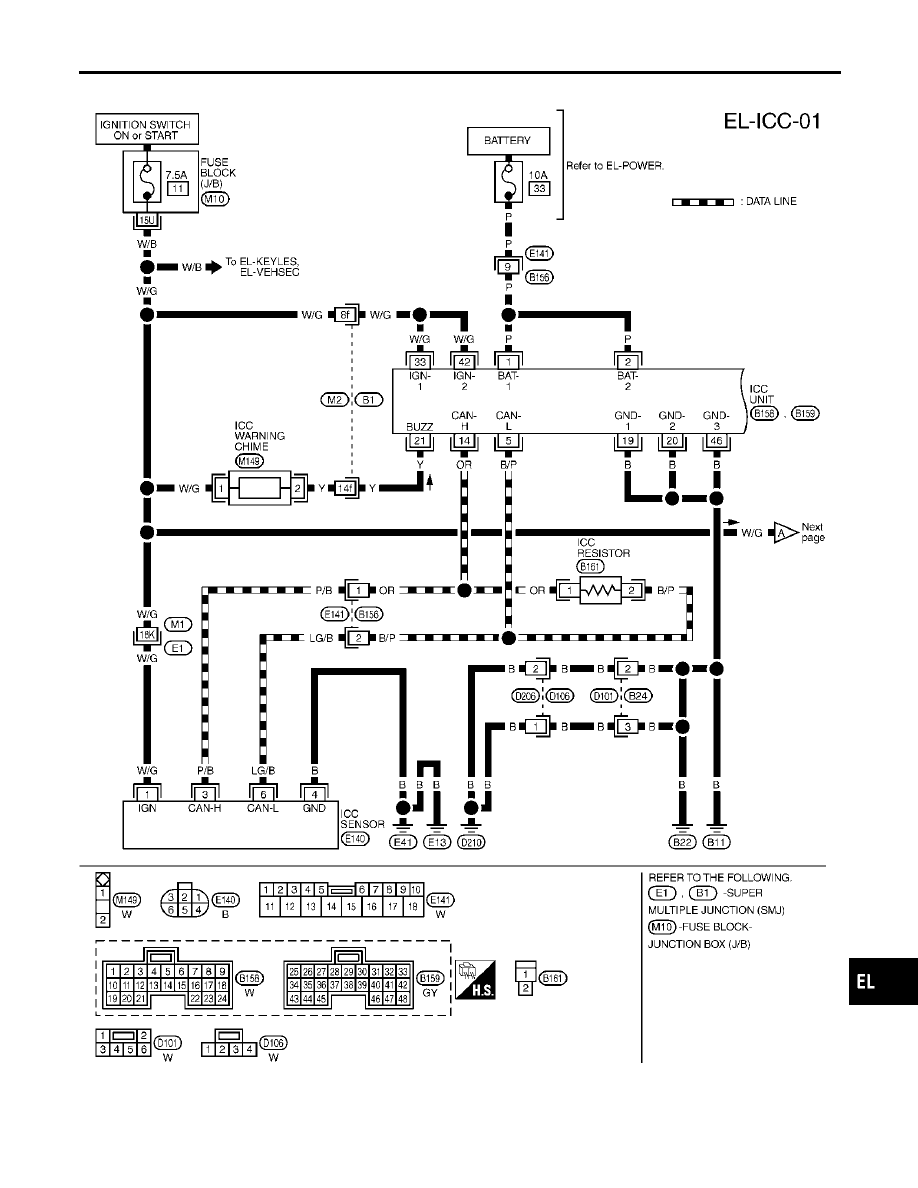

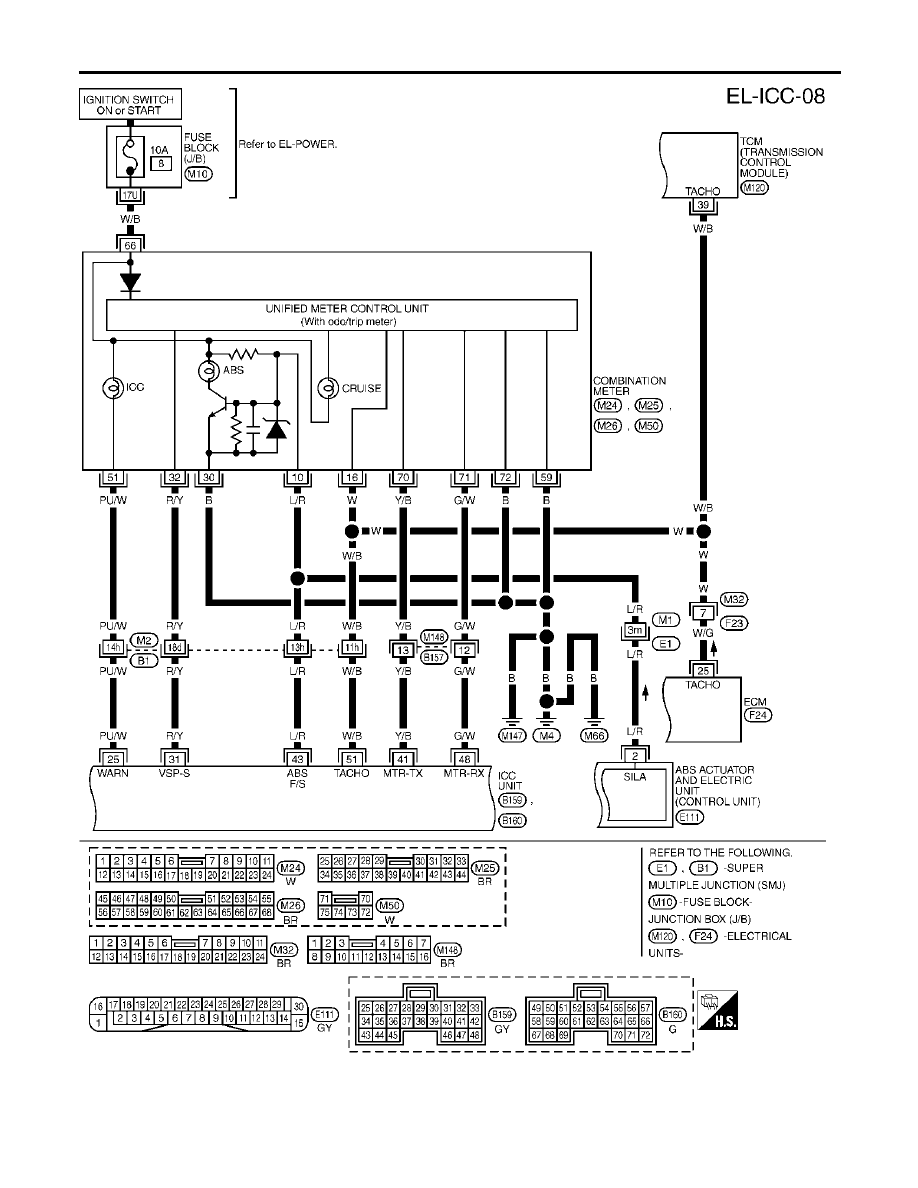

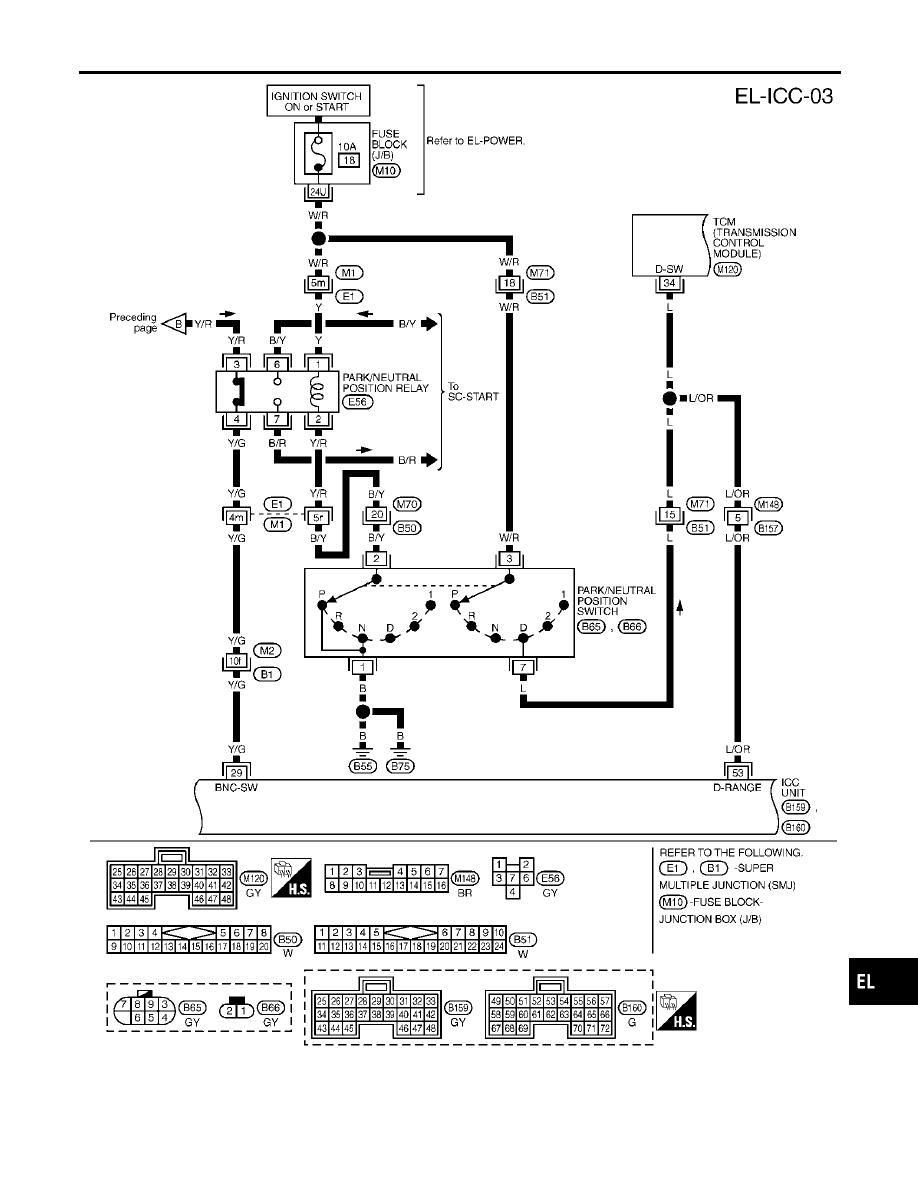

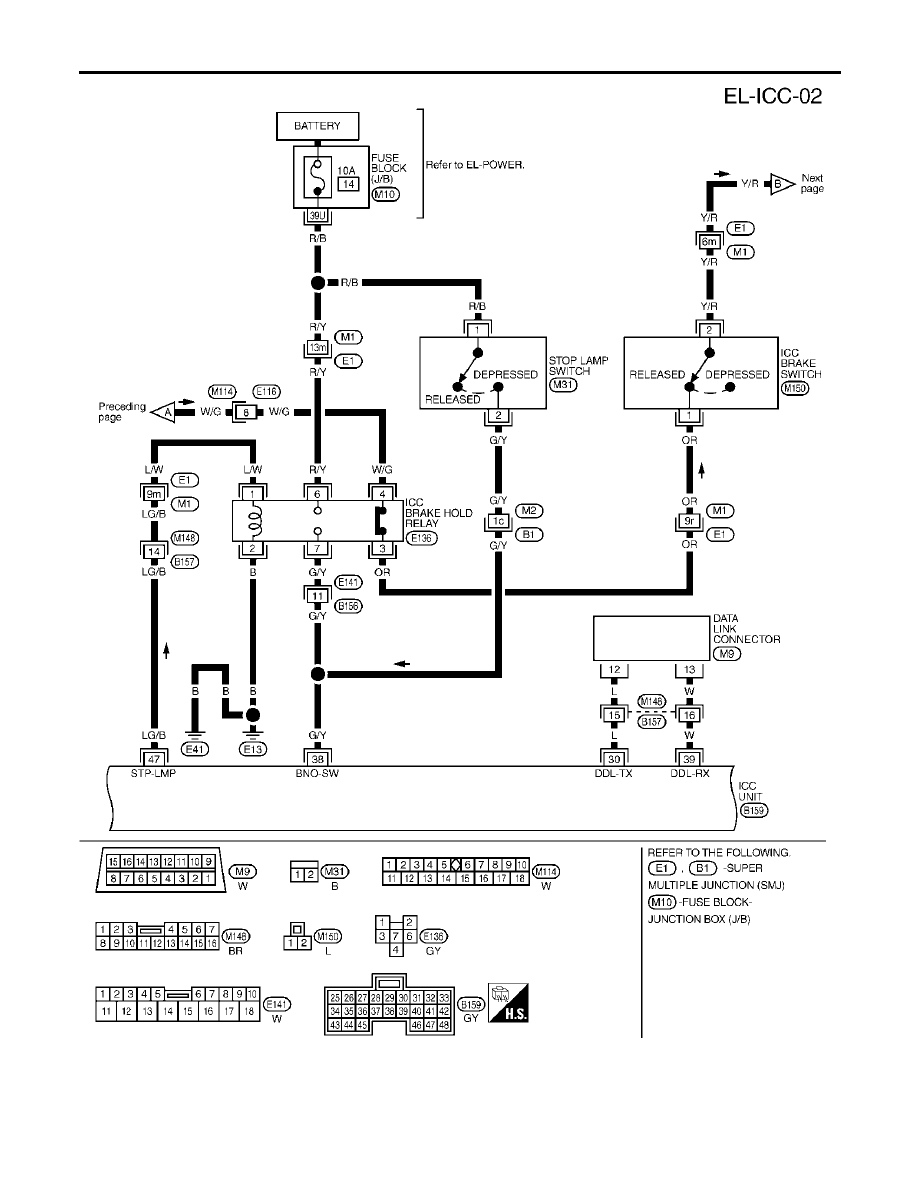

Wiring Diagram — ICC —

NBEL0465

MEL335Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC —

EL-295

MEL336Q

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-296

MEL337Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-297

MEL338Q

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-298

MEL339Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

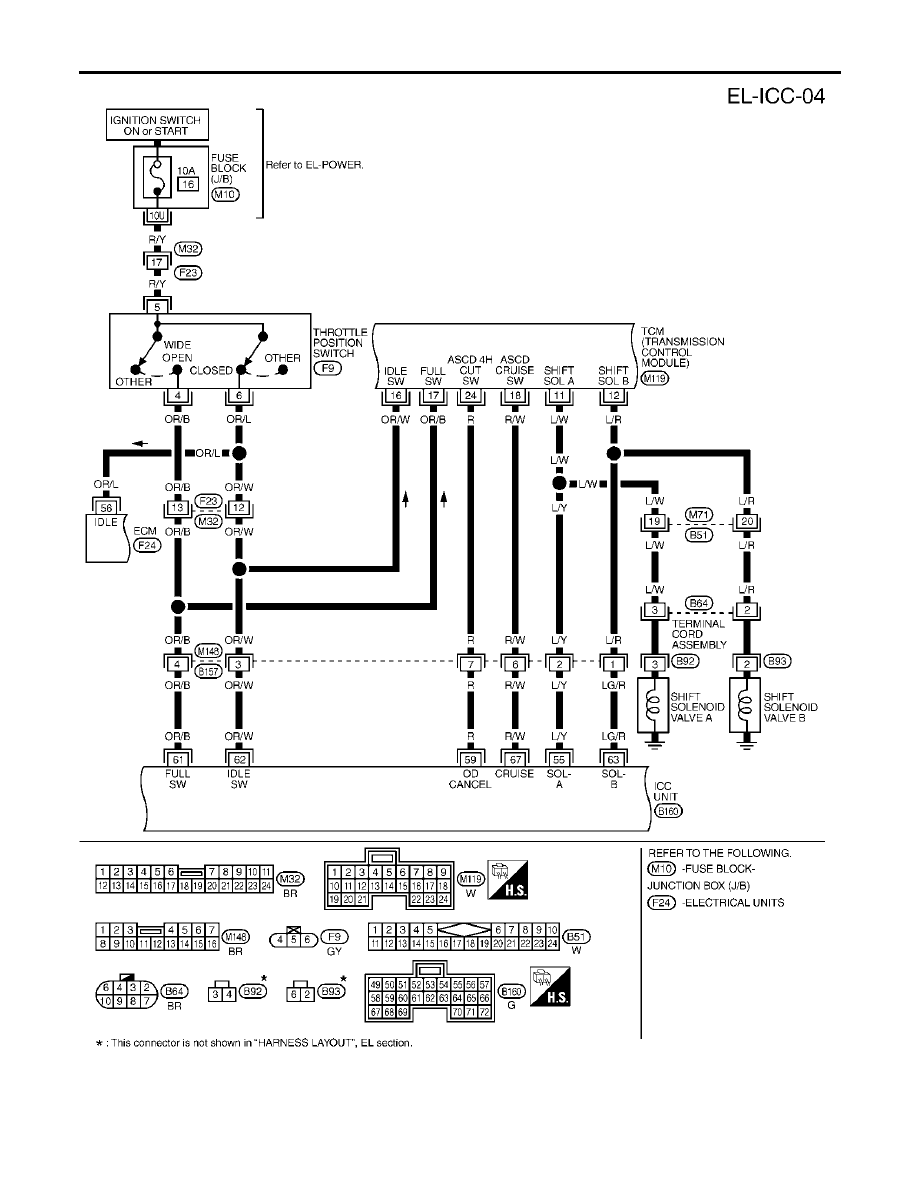

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-299

MEL340Q

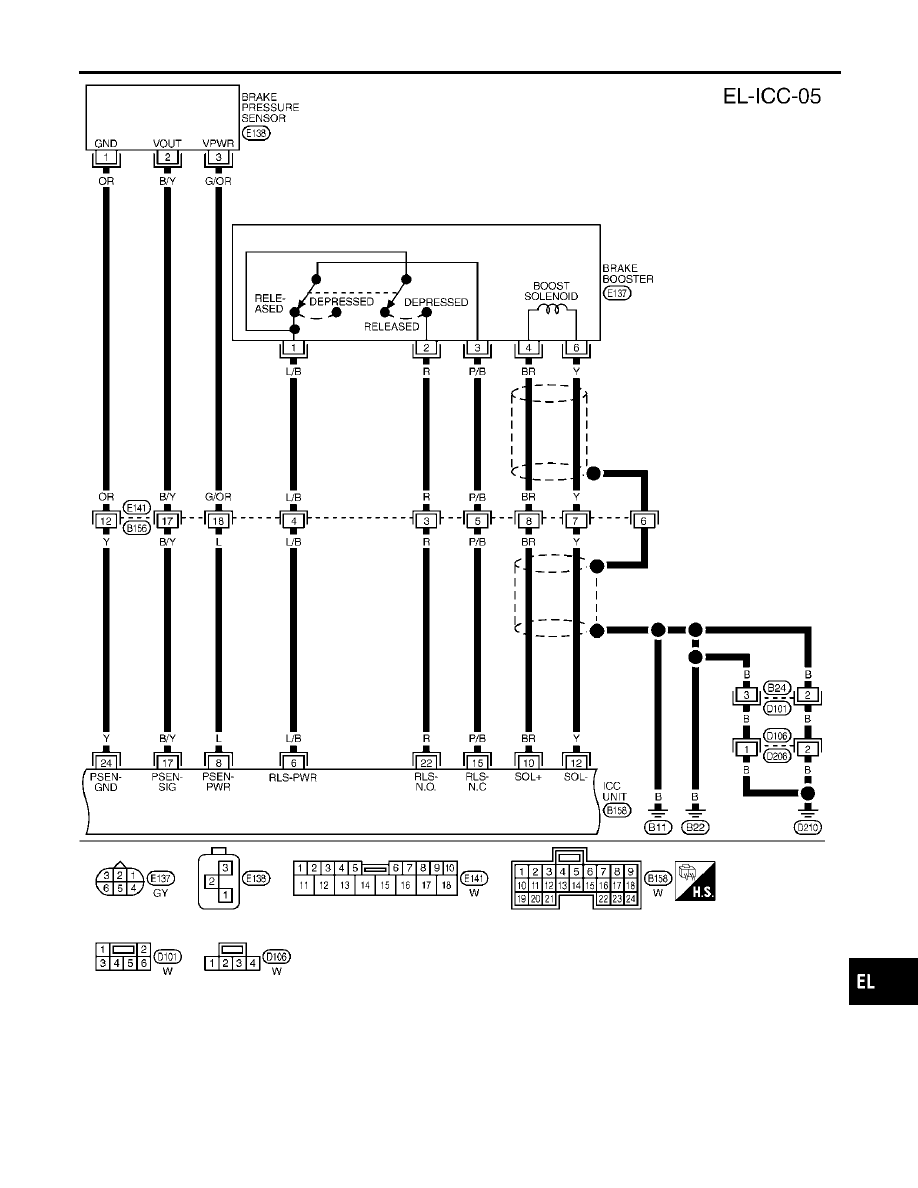

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-300

MEL341Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

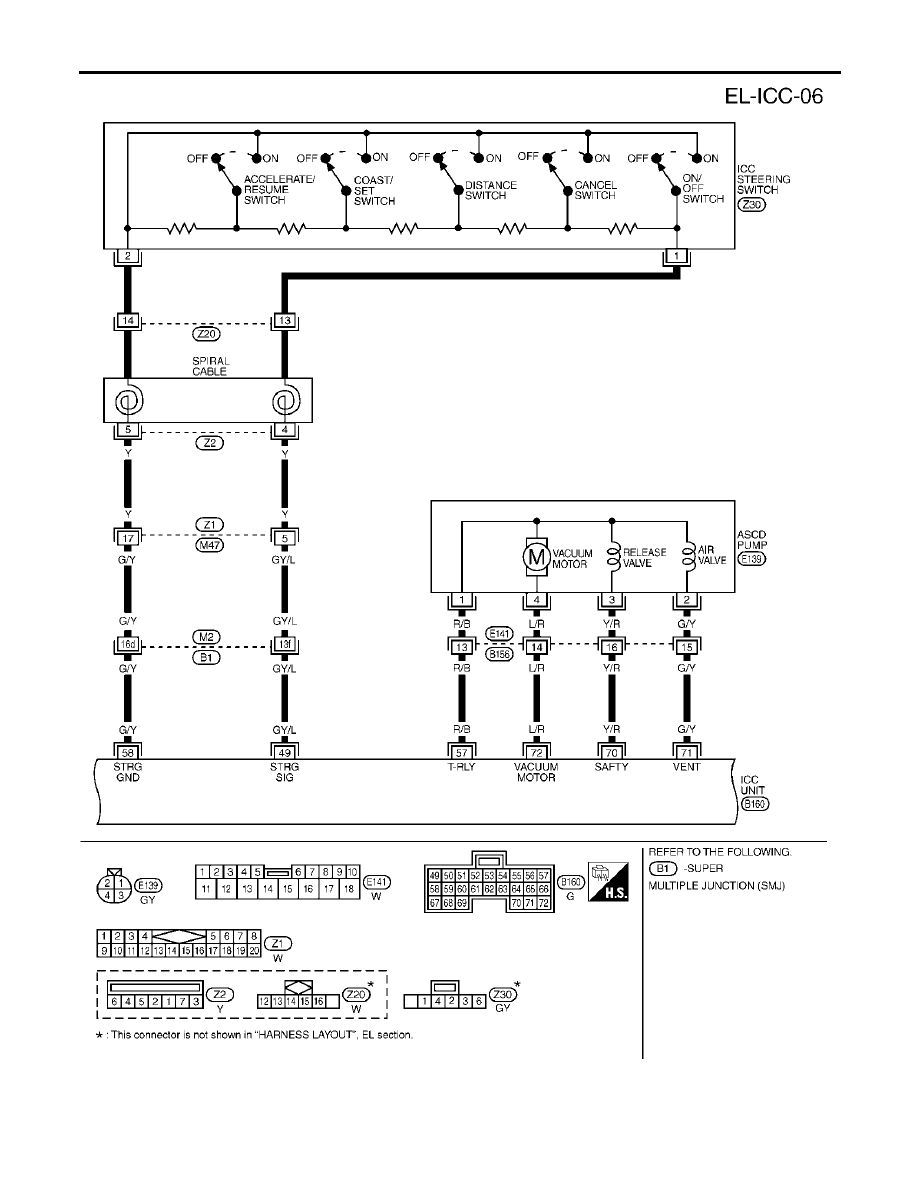

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-301

MEL342Q

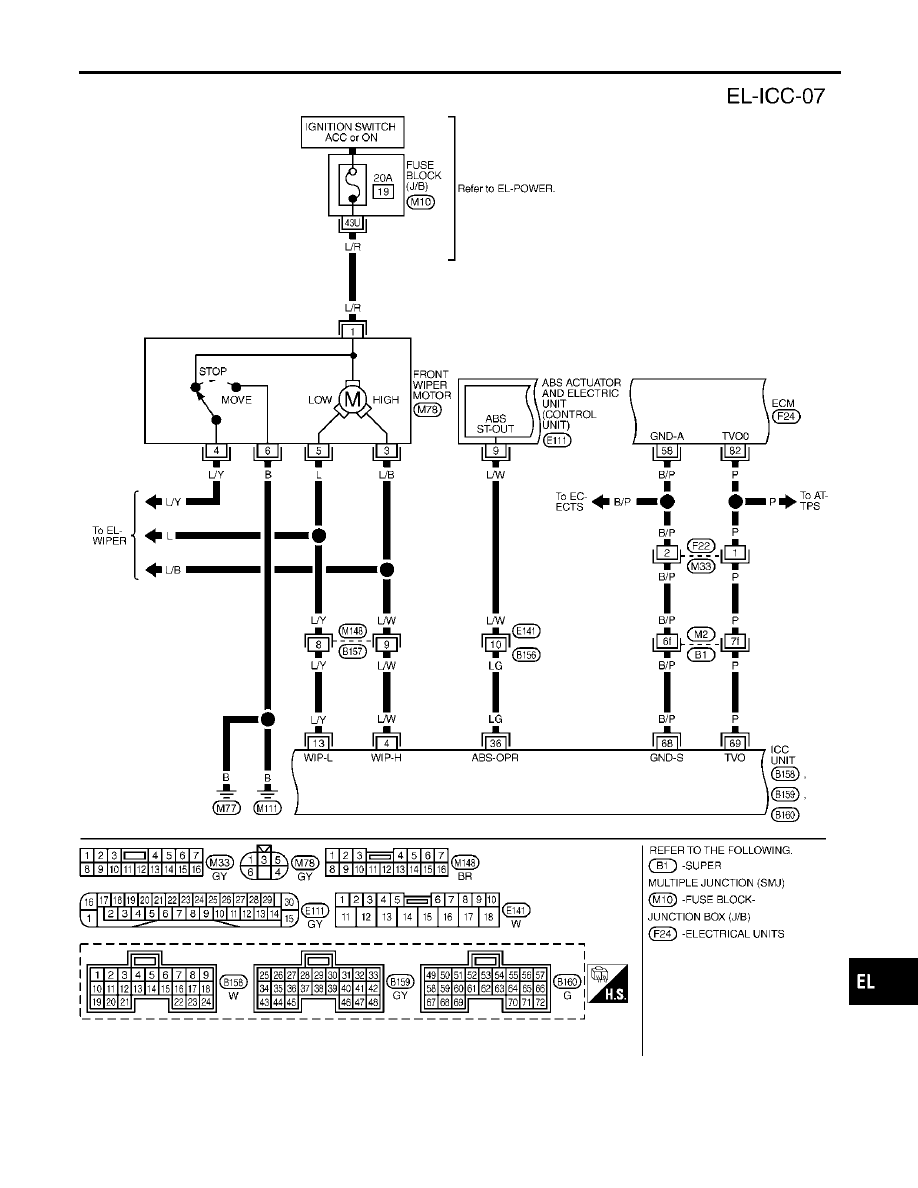

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-302

MEL343Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

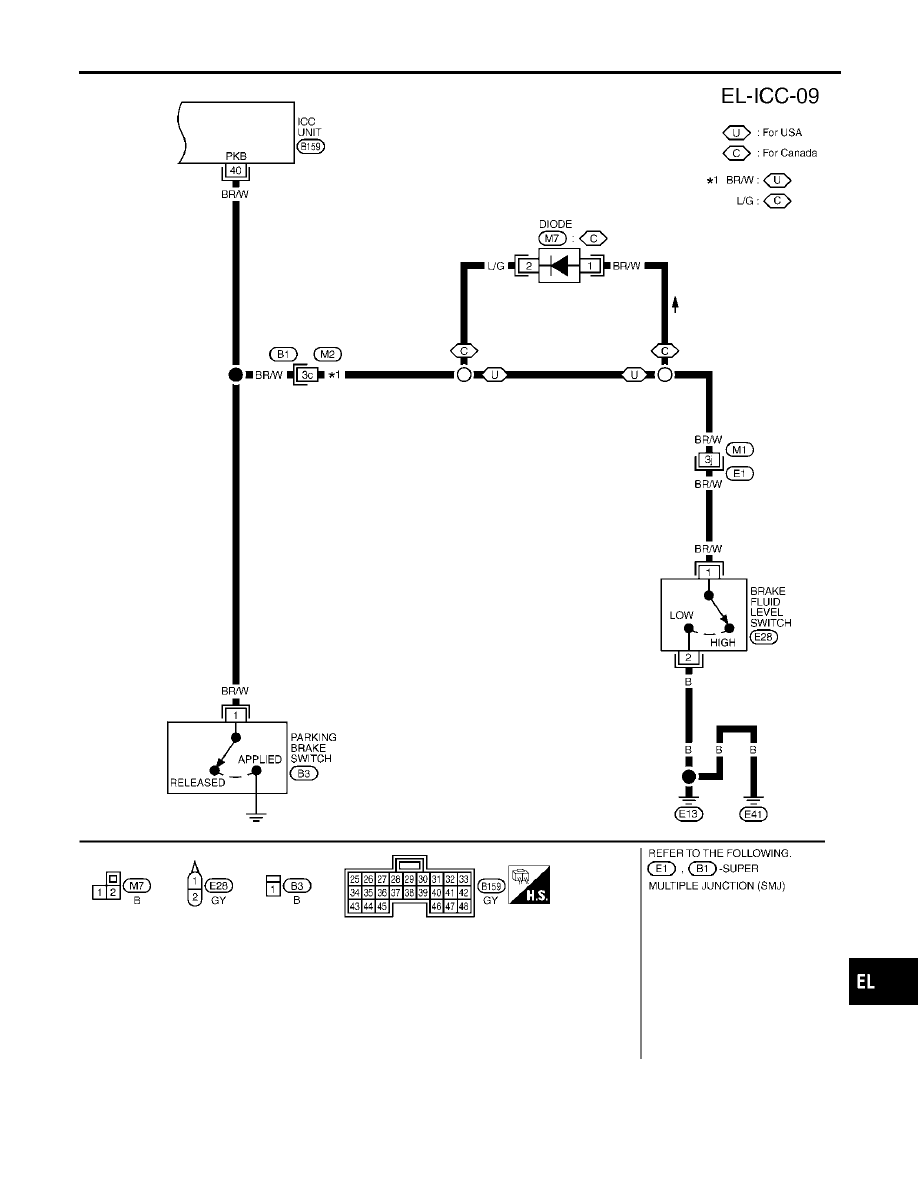

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Wiring Diagram — ICC — (Cont’d)

EL-303

Terminals and Reference Value

NBEL0466

TERMINALS AND REFERENCE VALUE FOR ICC UNIT

NBEL0466S01

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

1(P)
2(P)

Body

ground

Battery power supply

OFF

—

Power supply voltage (Approx.

12)

4

(L/W)

Wiper motor HI signal

ON

Wiper HI operating

Approx. 0

Wiper HI not operating

Power supply voltage (Approx.

12)

5

(B/P)

CAN L

ON

—

SKIA1242E

6

(L/B)

Release switch power sup-

ply

ON

—

Approx. 10

8 (L)

24

(Y)

Brake pressure sensor

power supply

ON

—

Approx. 5

10

(BR)

Body

ground

Brake booster solenoid

(+) side

ON

—

SKIA1243E

12

(Y)

Brake booster solenoid

(–) side

ON

—

SKIA1243E

13

(L/Y)

Wiper motor LO signal

ON

Wiper LO operating

Approx. 0

Wiper LO not operating

Power supply voltage (Approx.

12)

14

(OR)

CAN H

ON

—

SKIA1244E

15

(P/B)

Brake release switch

(normal closed)

ON

Depress the brake pedal.

Approx. 0

Release the brake pedal.

Approx. 10

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Terminals and Reference Value

EL-304

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

17

(B/Y)

24

(Y)

Brake pressure sensor sig-

nal

ON

Release the brake pedal.

Approx. 0.5

Depress the brake pedal.

Approx. 0.5 - 5

(Note) Voltage becomes higher

depending on effectiveness of

depressing brakes.

19(B)
20(B)
46(B)

Body

ground

Ground

ON

—

Approx. 0

21(Y)

ICC warning chime

ON

Activated

Approx. 0 - 12

Not activated

Approx. 12

22

(R)

Brake release switch

(normally open)

ON

Depress the brake pedal.

Approx. 10

Release the brake pedal.

Approx. 0

25

(PU/W)

ICC system warning lamp

signal

ON

When warning lamp is ON

Approx. 0

When warning lamp is OFF

Power supply voltage (Approx.

12)

29(Y/G)

ICC brake switch (normal

closed)

ON

Selector

lever: Not in

“N” or “P”

position

Depress the brake
pedal.

Approx. 0

Release the brake
pedal.

Power supply voltage (Approx.

12)

31

(R/Y)

Vehicle speed signal

ON

Speedometer operated

SEL513Y

33(W/G)
42(W/G)

Ignition switch ON or

START

ON

—

Battery voltage (Approx. 12)

36

(LG)

ABS operation signal

ON

—

SEL513Y

38

(G/Y)

Stop lamp switch

(normally open)

ON

Depress the brake pedal.

Battery voltage (Approx. 12)

Release the brake pedal.

Approx. 0

40

(BR/W)

Parking brake signal

ON

Parking brake is ON

Power supply voltage (Approx.

12)

Parking brake is OFF

Approx. 0

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Terminals and Reference Value (Cont’d)

EL-305

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

41

(Y/B)

Body

ground

Meter communication signal

(TX)

ON

—

SEL515Y

43

(L/R)

ABS fail-safe signal

ON

ABS system normal

Battery voltage (Approx. 12)

ABS system malfunction

Approx. 0

47

(LG/B)

Stop lamp drive output sig-

nal

ON

Brake operating with ICC system

Battery voltage (Approx. 12)

Brake not operating with ICC sys-

tem

Approx. 0

48

(G/W)

Meter communication signal

(RX)

ON

—

SEL515Y

49

(GY/L)

58

(G/Y)

ICC steering switch signal

ON

When ON/OFF switch is pressed

Approx. 0

When CANCEL switch is pressed

Approx. 1.1

When DISTANCE adjusting switch

is pressed

Approx. 2.1

When COAST/SET switch is

pressed

Approx. 2.9

When ACCELERATE/RESUME

switch is pressed

Approx. 3.6

When no switch is pressed

Approx. 4.2

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Terminals and Reference Value (Cont’d)

EL-306

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

51

(W/B)

Body

ground

Engine speed signal

ON

Engine speed is at idle.

SEL517Y

53

(L/OR)

D-range signal

ON

When selector lever position is “D”

Battery voltage (Approx. 12)

When selector lever position is not

“D”

Approx. 0

55

(L/Y)

Shift solenoid valve A

ON

When shift solenoid valve A oper-

ates.

(When driving in “D

1

” or “D

4

”)

Battery voltage (Approx. 12)

When shift solenoid valve A does

not operate.

(When driving in “D

2

” or “D

3

”)

Approx. 0

57

(R/B)

Vacuum motor/air valve/

release valve output signal

ON

Being controlled

Power supply voltage (Approx.

12)

59

(R)

A/T OD cancel signal

ON

When O/D is canceled

Approx. 2 or less

O/D

Approx. 5 - 10

61

(OR/B)

Throttle position switch sig-

nal (Full)

ON

Accelerator pedal more than half

depressed

Battery voltage (Approx. 12)

Accelerator pedal released

Approx. 0

62

(OR/W)

Throttle position switch sig-

nal (Idle)

ON

Accelerator pedal depressed

Approx. 0

Accelerator pedal released

Battery voltage (Approx. 12)

63

(LG/R)

Shift solenoid valve B

ON

When shift solenoid valve B oper-

ates.

(When driving in “D

1

” or “D

2

”)

Battery voltage (Approx. 12)

When shift solenoid valve B does

not operate.

(When driving in “D

3

” or “D

4

”)

Approx. 0

67

(R/W)

Cruise output signal

ON

Being controlled

Approx. 8

Not controlled

Approx. 0

69

(P)

68

(B/P)

Throttle opening angle sig-

nal

ON

When accelerator pedal is fully

released

Approx. 0.5

When accelerator pedal is fully

depressed

Approx. more than 3.7

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Terminals and Reference Value (Cont’d)

EL-307

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

70

(Y/R)

Body

Ground

Release valve signal

ON

When motor is not driving

Power supply voltage (Approx.

12)

When motor is driving

Approx. 0

71

(G/Y)

Air valve signal

ON

When motor is not driving

Power supply voltage (Approx.

12)

When motor is driving

Approx. 0

72

(L/R)

Vacuum motor signal

ON

When motor is not driving

Power supply voltage (Approx.

12)

When motor is driving

Approx. 0

TERMINALS AND REFERENCE VALUE FOR ICC
SENSOR

NBEL0466S02

TERMINALS

(WIRE COLOR)

ITEM

CONDITION

VOLTAGE (V)

+

–

IGNITION

SWITCH

OPERATION

1

(W/G)

Body

ground

ICC sensor power

ON

—

Battery voltage (Approx. 12)

3

(P/B)

CAN H

ON

—

SKIA1244E

6

(LG/B)

CAN L

ON

—

SKIA1243E

4(B)

Ground

ON

—

Approx. 0

TERMINALS AND REFERENCE VALUE FOR ICC
WARNING CHIME

NBEL0466S03

TERMINALS

(WIRE

COLOR)

ITEM

CONDITION

VOLTAGE(V)

IGNITION

SWITCH

OPERATION

1

(W/G)

Ignition switch ON or

START

ON

—

Power supply voltage (Approx.

12)

2

(Y)

ICC warning signal

ON

Chime output OFF

Approx. 12

Chime output ON

Approx. 0 - 12

INTELLIGENT CRUISE CONTROL (ICC) SYSTEM

Terminals and Reference Value (Cont’d)

EL-308
