SGI989

2WD MODELS

NBGI0008S0402

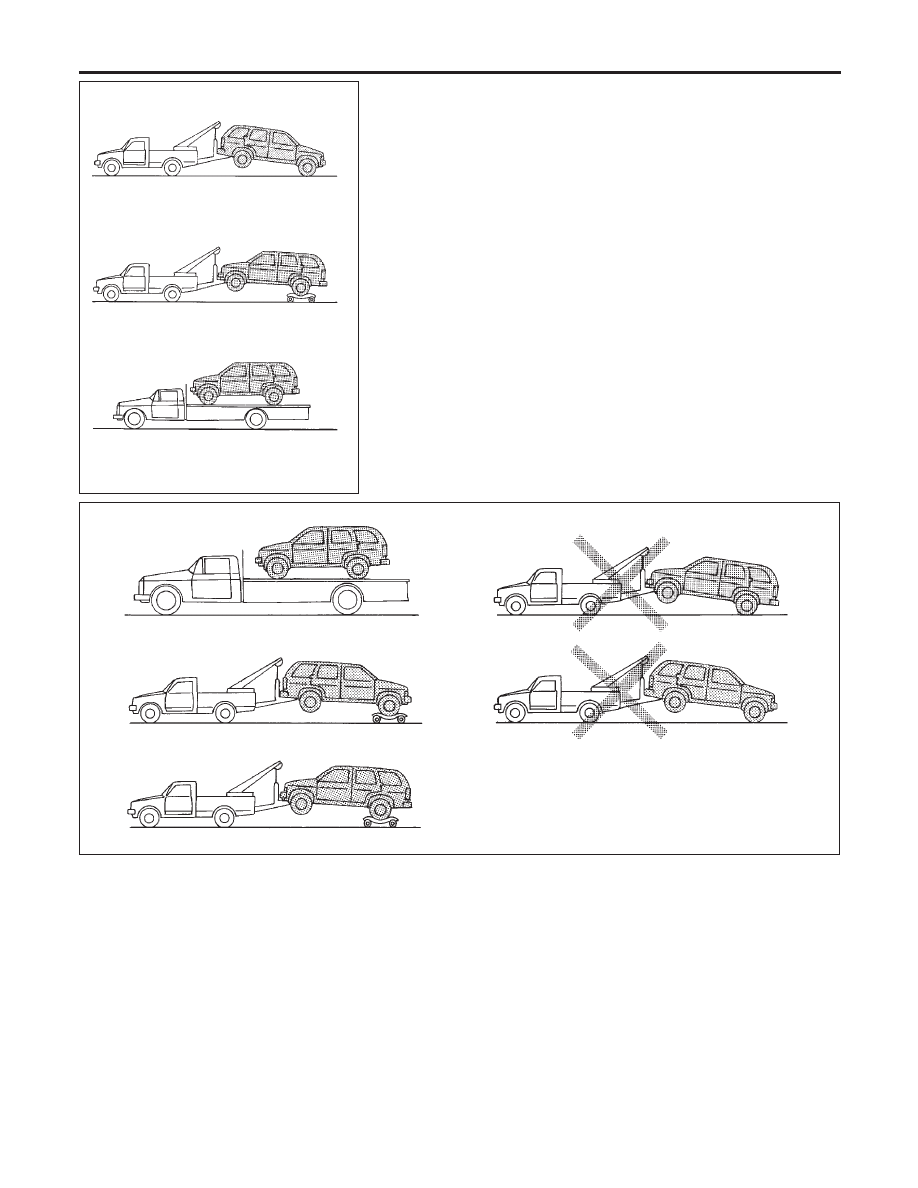

INFINITI recommends that vehicle be towed with the driving (rear)
wheels off the ground as illustrated.

CAUTION:

I

When towing manual or automatic transmission models
with the front wheels on the ground: Turn the ignition key
to the OFF position and secure the steering wheel in a
straightahead position with a rope or similar device. Never
place the ignition key in the LOCK position. This will result
in damage to the steering lock mechanism.

I

When towing manual transmission models with the rear
wheels on the ground or four wheels on the ground (if you
do not use towing dollies): Always release the parking
brake and move the transmission shift lever to the N (neu-
tral) position.

Observe the following restricted towing speeds and distances.
Manual transmission models:

I

Speed: Below 95 km/h (60 MPH)

I

Distance: Less than 800 km (500 miles)

If the speed or distance must necessarily be greater, remove the
propeller shaft beforehand to prevent damage to the transmission.

SGI950

4WD MODELS

NBGI0008S0403

INFINITI recommends that a dolly or a flat bed truck be used as
illustrated when towing all-mode 4WD models.

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing (Cont’d)

GI-48

SGI949

VEHICLE RECOVERY

NBGI0008S0401

I

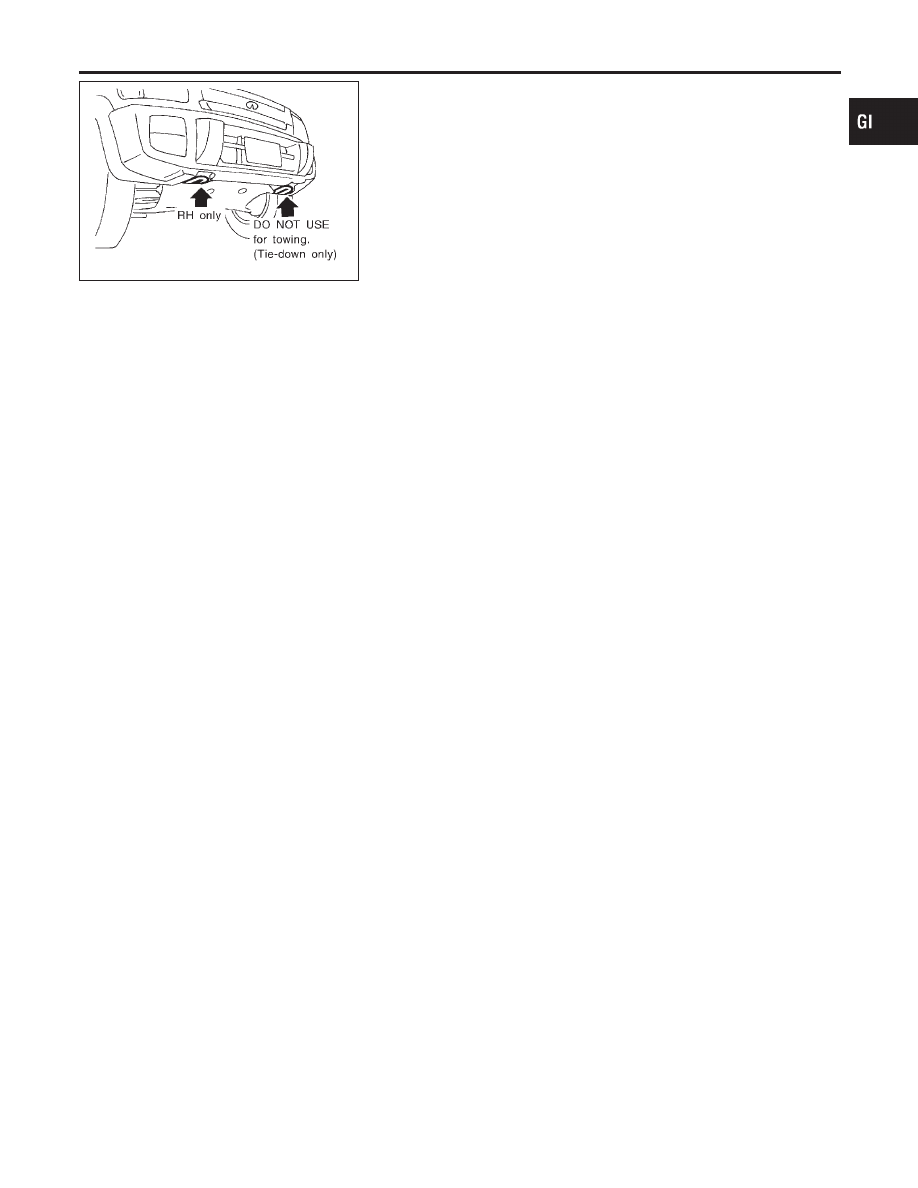

Use the towing hook only, not other parts of the vehicle.
Otherwise, the vehicle body will be damaged.

I

Use the towing hook only to free a vehicle stuck in sand, snow,
mud, etc. Never tow the vehicle for a long distance using only
the towing hook.

I

The towing hook is under tremendous force when used to free
a stuck vehicle. Always pull the cable straight out from the front
or rear of the vehicle. Never pull on the hook at a sideways
angle.

I

Stand clear of a stuck vehicle.

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing (Cont’d)

GI-49

NBGI0009

Grade

Bolt size

Bolt diam-

eter *

mm

Pitch

mm

Tightening torque (Without lubricant)

Hexagon head bolt

Hexagon flange bolt

N·m

kg-m

ft-lb

in-lb

N·m

kg-m

ft-lb

in-lb

4T

M6

6.0

1.0

5.1

0.52

3.8

45.1

6.1

0.62

4.5

53.8

M8

8.0

1.25

13

1.3

9

—

15

1.5

11

—

1.0

13

1.3

9

—

16

1.6

12

—

M10

10.0

1.5

25

2.5

18

—

29

3.0

22

—

1.25

25

2.6

19

—

30

3.1

22

—

M12

12.0

1.75

42

4.3

31

—

51

5.2

38

—

1.25

46

4.7

34

—

56

5.7

41

—

M14

14.0

1.5

74

7.5

54

—

88

9.0

65

—

7T

M6

6.0

1.0

8.4

0.86

6.2

74.6

10

1.0

7

87

M8

8.0

1.25

21

2.1

15

—

25

2.5

18

—

1.0

22

2.2

16

—

26

2.7

20

—

M10

10.0

1.5

41

4.2

30

—

48

4.9

35

—

1.25

43

4.4

32

—

51

5.2

38

—

M12

12.0

1.75

71

7.2

52

—

84

8.6

62

—

1.25

77

7.9

57

—

92

9.4

68

—

M14

14.0

1.5

127

13.0

94

—

147

15.0

108

—

9T

M6

6.0

1.0

12

1.2

9

—

15

1.5

11

—

M8

8.0

1.25

29

3.0

22

—

35

3.6

26

—

1.0

31

3.2

23

—

37

3.8

27

—

M10

10.0

1.5

59

6.0

43

—

70

7.1

51

—

1.25

62

6.3

46

—

74

7.5

54

—

M12

12.0

1.75

98

10.0

72

—

118

12.0

87

—

1.25

108

11.0

80

—

137

14.0

101

—

M14

14.0

1.5

177

18.0

130

—

206

21.0

152

—

*: Nominal diameter
1)

Special parts are excluded.

2)

This standard is applicable to bolts having the following marks embossed on the bolt head.

MGI044A

TIGHTENING TORQUE OF STANDARD BOLTS

GI-50

NBGI0010

SAE J1930 Terminology List

NBGI0010S01

All emission related terms used in this publication in accordance with SAE J1930 are listed. Accordingly, new
terms, new acronyms/abbreviations and old terms are listed in the following chart.

NEW TERM

NEW ACRONYM /

ABBREVIATION

OLD TERM

Air cleaner

ACL

Air cleaner

Barometric pressure

BARO

***

Barometric pressure sensor-BCDD

BAROS-BCDD

BCDD

Camshaft position

CMP

***

Camshaft position sensor

CMPS

Crank angle sensor

Canister

***

Canister

Carburetor

CARB

Carburetor

Charge air cooler

CAC

Intercooler

Closed loop

CL

Closed loop

Closed throttle position switch

CTP switch

Idle switch

Clutch pedal position switch

CPP switch

Clutch switch

Continuous fuel injection system

CFI system

***

Continuous trap oxidizer system

CTOX system

***

Crankshaft position

CKP

***

Crankshaft position sensor

CKPS

***

Data link connector

DLC

***

Diagnostic test mode

DTM

Diagnostic mode

Diagnostic test mode selector

DTM selector

Diagnostic mode selector

Diagnostic test mode I

DTM I

Mode I

Diagnostic test mode II

DTM II

Mode II

Diagnostic trouble code

DTC

Malfunction code

Direct fuel injection system

DFI system

***

Distributor ignition system

DI system

Ignition timing control

Early fuel evaporation-mixture heater

EFE-mixture heater

Mixture heater

Early fuel evaporation system

EFE system

Mixture heater control

Electrically erasable programmable read
only memory

EEPROM

***

Electronic ignition system

EI system

Ignition timing control

Engine control

EC

***

Engine control module

ECM

ECCS control unit

Engine coolant temperature

ECT

Engine temperature

Engine coolant temperature sensor

ECTS

Engine temperature sensor

Engine modification

EM

***

Engine speed

RPM

Engine speed

Erasable programmable read only
memory

EPROM

***

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SAE J1930 TERMINOLOGY LIST

SAE J1930 Terminology List
