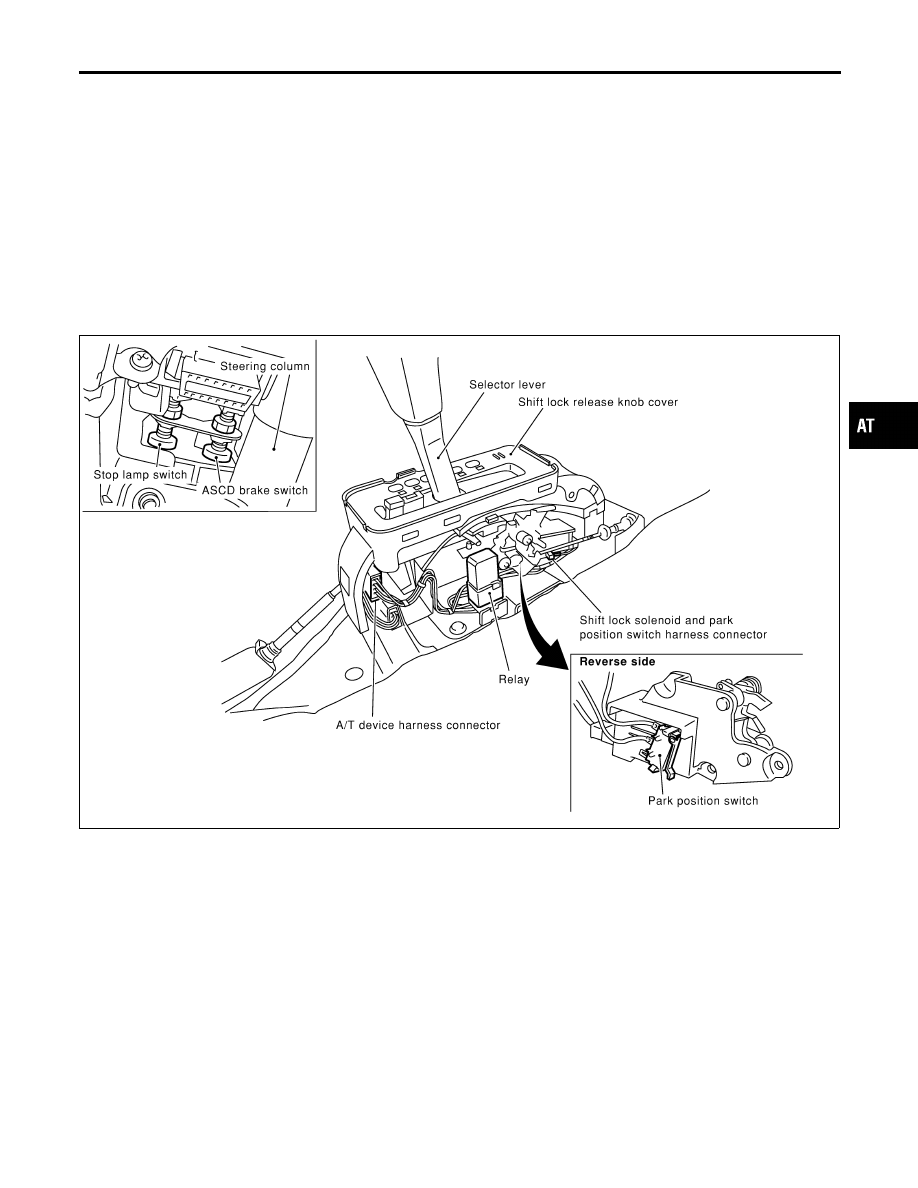

Description

NBAT0093

I

The mechanical key interlock mechanism also operates as a
shift lock:
With the key switch turned to “ON”, the selector lever cannot
be shifted from “P” (parking) to any other position unless the
brake pedal is depressed.
With the key removed, the selector lever cannot be shifted
from “P” to any other position.
The key cannot be removed unless the selector lever is placed
in “P”.

I

The shift lock and key interlock mechanisms are controlled by
the ON-OFF operation of the shift lock solenoid and by the
operation of the rotator and slider located inside the key
cylinder, respectively.

SAT145K

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Description

AT-265

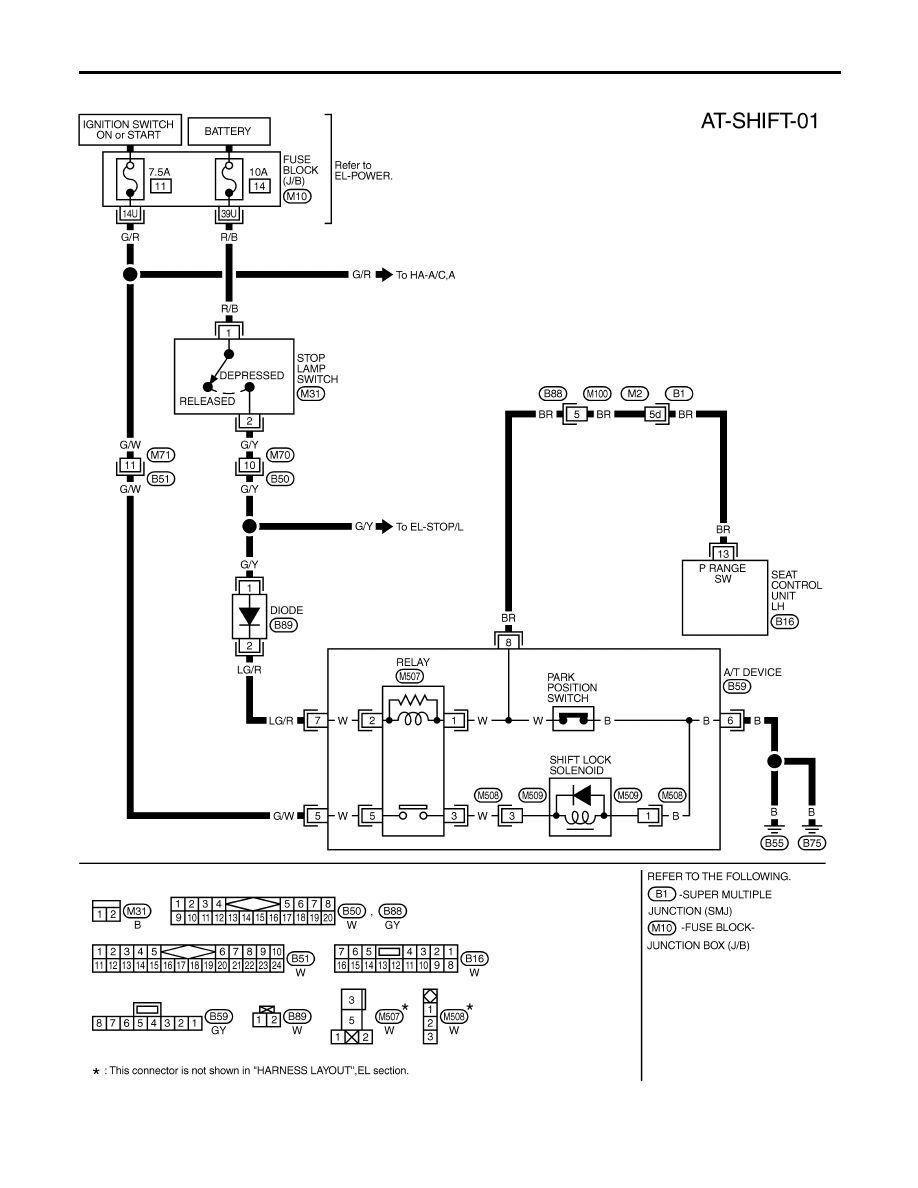

Wiring Diagram — SHIFT —

NBAT0094

MAT921A

A/T SHIFT LOCK SYSTEM

Wiring Diagram — SHIFT —

AT-266

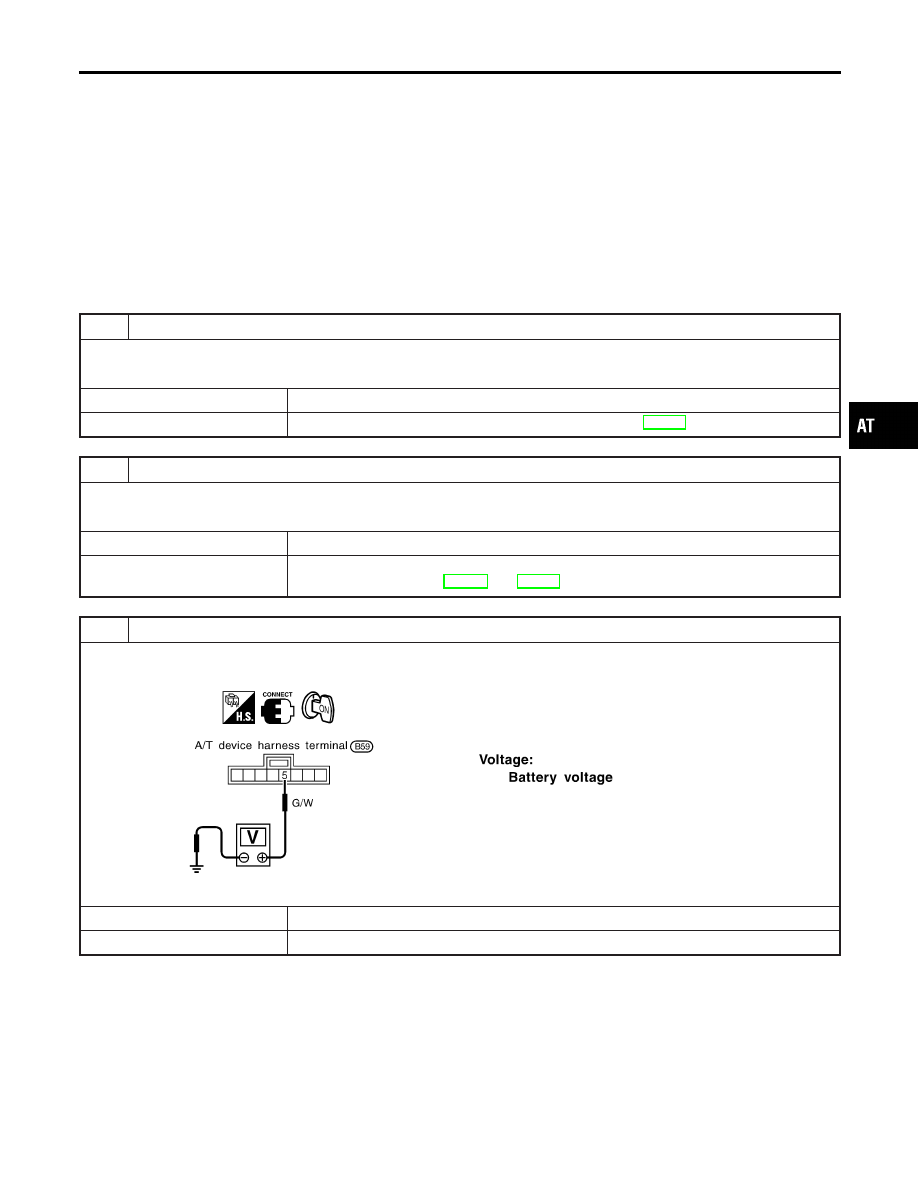

Diagnostic Procedure

NBAT0095

SYMPTOM 1:

I

Selector lever cannot be moved from “P” position with key
in “ON” position and brake pedal applied.

I

Selector lever can be moved from “P” position with key in
“ON” position and brake pedal released.

I

Selector lever can be moved from “P” position when key
is removed from key cylinder.

SYMPTOM 2:
Ignition key cannot be removed when selector lever is set to
“P” position. It can be removed when selector lever is set to
any position except “P”.

1

CHECK KEY INTERLOCK CABLE

Check key interlock cable for damage.

OK or NG

OK

©

GO TO 2.

NG

©

Repair key interlock cable. Refer to “Key Interlock Cable”, AT-271.

2

CHECK SELECTOR LEVER POSITION

Check selector lever position for damage.

OK or NG

OK

©

GO TO 3.

NG

©

Check selector lever. Refer to “ON-VEHICLE SERVICE — PNP Switch and Manual Con-
trol Linkage Adjustment”, AT-276 and AT-276.

3

CHECK POWER SOURCE

1. Turn ignition switch to ON position. (Do not start engine.)
2. Check voltage between A/T device harness terminal 5 and ground.

SAT758JA

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure

AT-267

4

DETECT MALFUNCTIONING ITEM

Check the following items:
1. Harness for short or open between ignition switch and A/T device harness terminal 5
2. 7.5A fuse [No. 11, located in the fuse block (J/B)]
3. Ignition switch (Refer to EL-9, “Schematic”.)

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

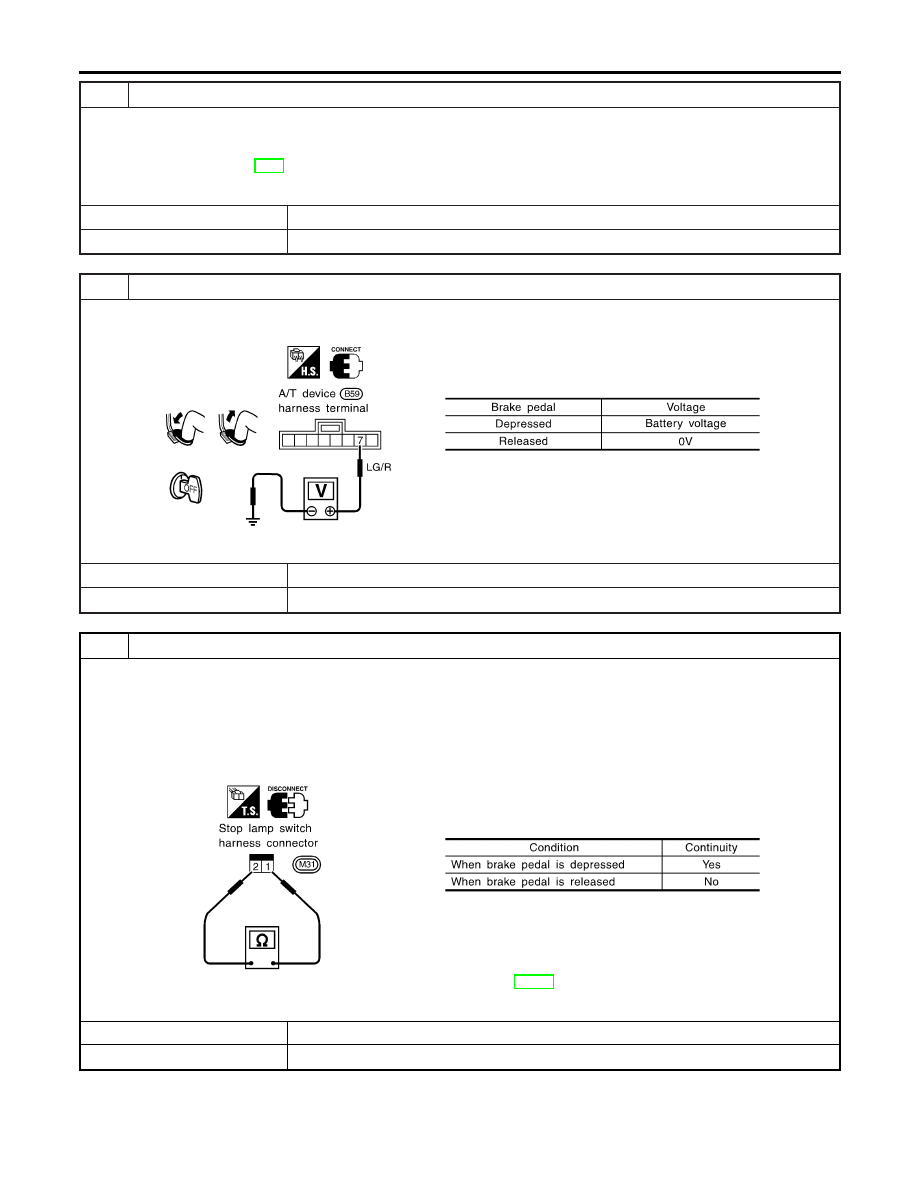

5

CHECK INPUT SIGNAL A/T DEVICE

Turn ignition switch to OFF position.

I

Check voltage between A/T device harness terminal 7 and ground.

SAT179K

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

Check the following items:
1. Harness for short or open between battery and stop lamp switch harness connector 1
2. Harness for short or open between stop lamp switch harness connector 2 and A/T device harness connector 7
3. Diode
4. 10A fuse [No. 14, located in the fuse block (J/B)]
5. Stop lamp switch
a. Check continuity between terminals 1 and 2.

SAT146K

Check stop lamp switch after adjusting brake pedal — refer to BR-14, “Adjustment”.

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-268
