Infiniti Q45. Manual - part 182

TELEPHONE

AV-157

C

D

E

F

G

H

I

J

L

M

A

B

AV

12.

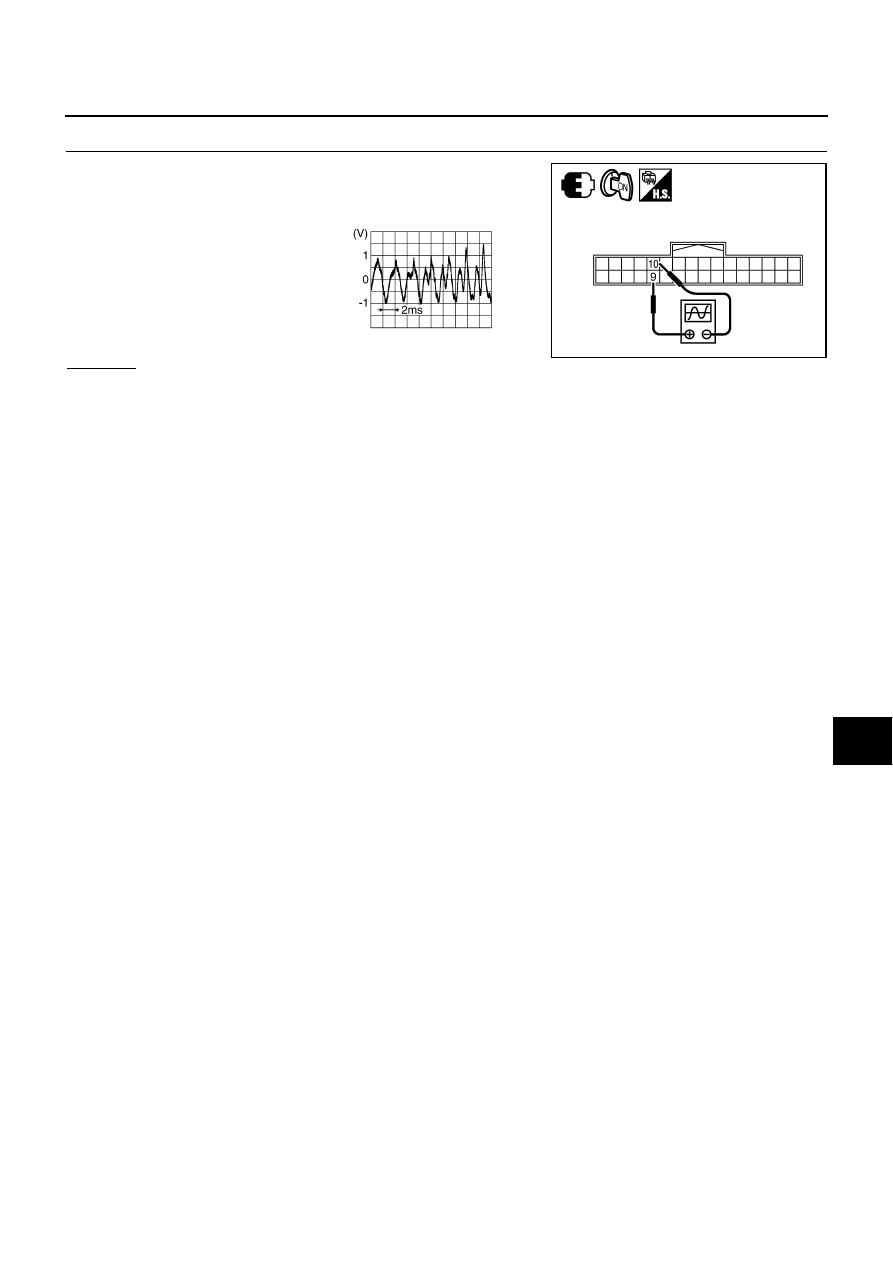

CHECK TEL VOICE SIGNAL

Receiving the party's voice while using the hands-free phone sys-
tem, check voltage waveform between TEL adapter unit harness
connector B32 terminals 9 and 10 with CONSULT-II or oscilloscope.

OK or NG

OK

>> BOSE speaker amp.

NG

>> Replace TEL adapter unit.

9 – 10:

SKIB7717E

SKIB3609E

AV-158

TELEPHONE

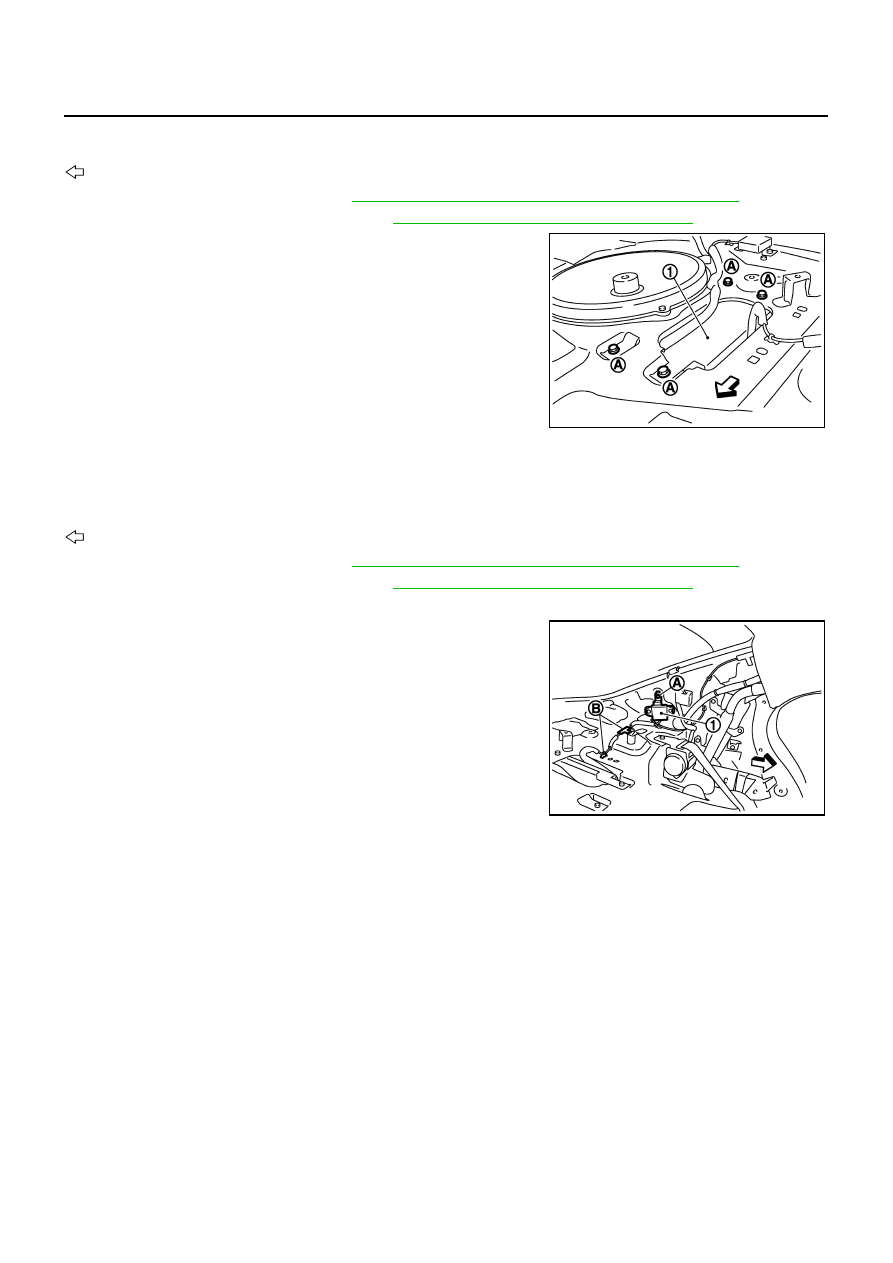

Removal and Installation of TEL Adapter Unit

NKS002K6

REMOVAL

: Vehicle front

1.

Remove trunk front finisher. Refer to

EI-60, "TRUNK ROOM TRIM & TRUNK LID FINISHER"

 .

2.

Remove rear parcel shelf finisher. Refer to

EI-48, "REAR PARCEL SHELF FINISHER"

 .

3.

Remove bolts (A), and remove TEL adapter unit (1) and AV and
NAVI control unit from trunk room side.

4.

Remove TEL adapter unit from bracket.

INSTALLATION

Installation is the reverse order of removal.

Removal and Installation for TEL Antenna

NKS002K7

REMOVAL

: Vehicle front

1.

Remove trunk front finisher. Refer to

EI-60, "TRUNK ROOM TRIM & TRUNK LID FINISHER"

 .

2.

Remove rear parcel shelf finisher. Refer to

EI-48, "REAR PARCEL SHELF FINISHER"

 .

3.

Disconnect TEL antenna connector from TEL adapter unit.

4.

Remove bolt (A) and clips (B), and remove TEL antenna (1).

INSTALLATION

Installation is the reverse order of removal.

SKIB7608E

SKIB7609E

TELEPHONE

AV-159

C

D

E

F

G

H

I

J

L

M

A

B

AV

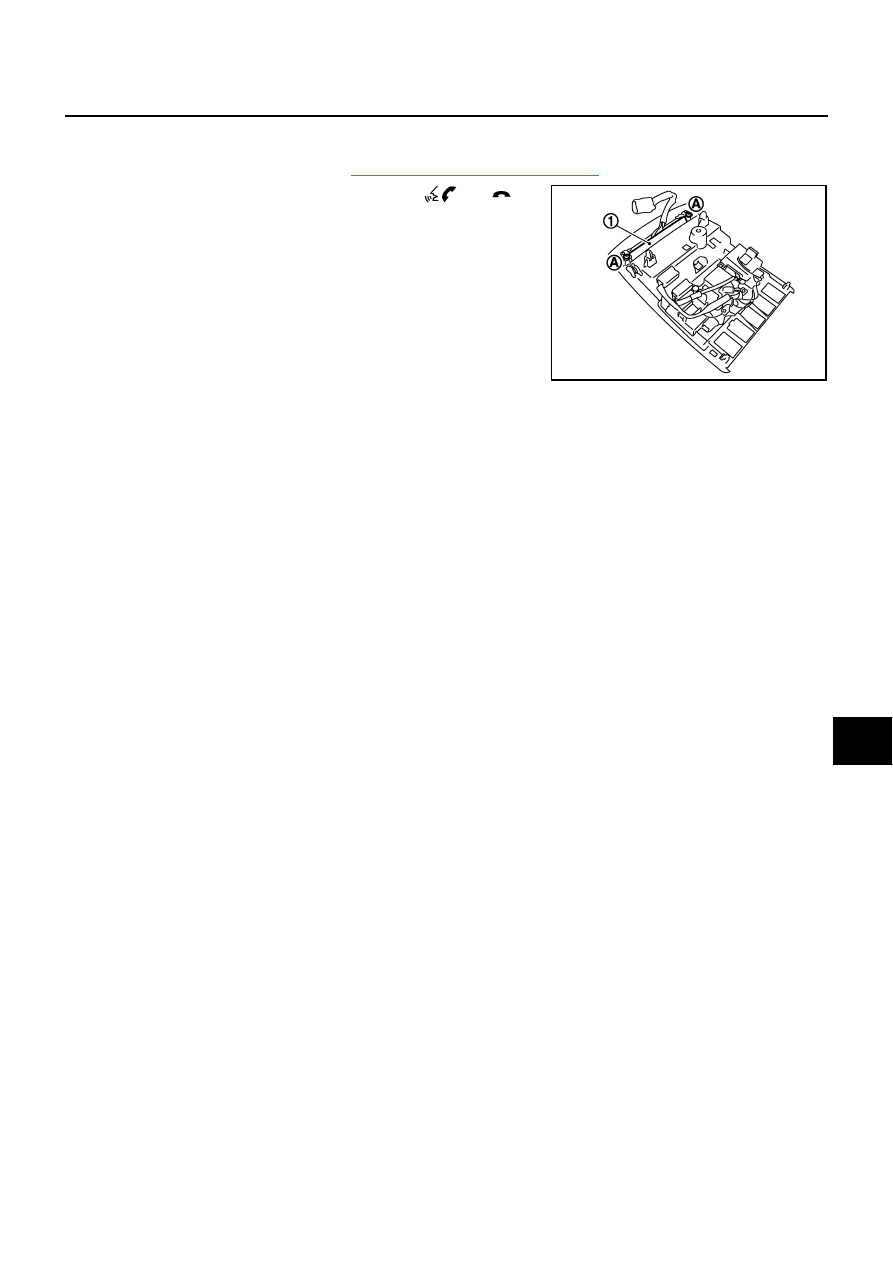

Removal and Installation of Microphone (PHONE/SEND and END Buttons)

NKS002K8

REMOVAL

1.

Remove front interior lamp. Refer to

LT-143, "FRONT INTERIOR LAMP"

 .

2.

Remove screws (A), and remove microphone (

 and

 but-

tons) (1).

INSTALLATION

Installation is the reverse order of removal.

SKIB7610E

AV-160

TELEPHONE (PRE WIRE)

TELEPHONE (PRE WIRE)

PFP:28342

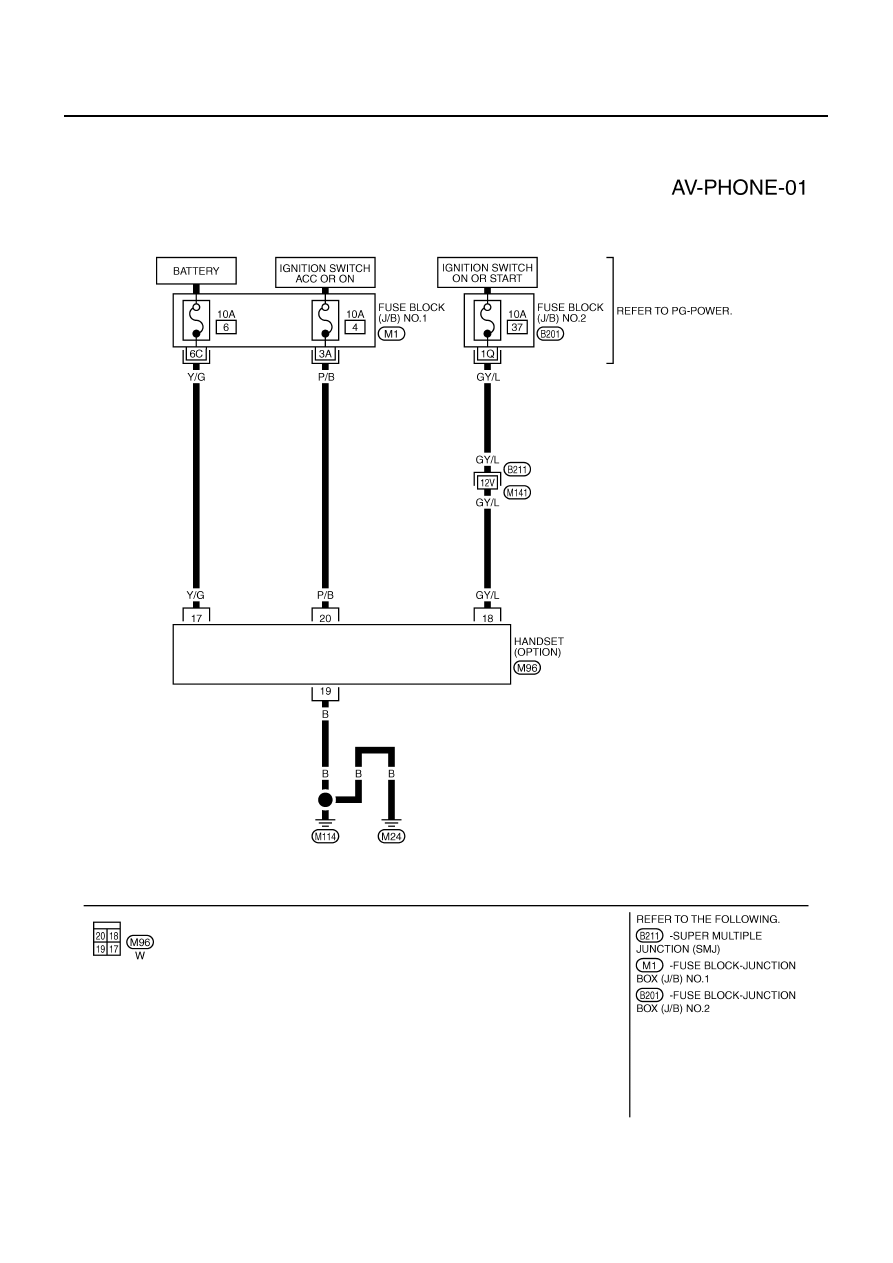

Wiring Diagram — PHONE —

NKS001IK

TKWM1354E
