Infiniti Q45 (FY33). Manual - part 496

ENGINE LUBRICATION &

COOLING SYSTEMS

SECTION

LC

CONTENTS

PRECAUTIONS AND PREPARATION............................2

Liquid Gasket Application Procedure ..........................2
Special Service Tools ..................................................2

ENGINE LUBRICATION SYSTEM ..................................3

Lubrication Circuit ........................................................3
Oil Pressure Check......................................................4
Oil Pump ......................................................................5

ENGINE COOLING SYSTEM..........................................8

Cooling Circuit .............................................................8
System Check..............................................................8

Water Pump .................................................................9
Thermostat................................................................. 11
Radiator .....................................................................13
Cooling Fan (Crankshaft driven) ...............................17
Cooling Fan (Motor driven)........................................17
Overheating Cause Analysis .....................................18

SERVICE DATA AND SPECIFICATIONS (SDS) ..........19

Engine Lubrication System........................................19
Engine Cooling System .............................................19

GI

MA

EM

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

SEM650E

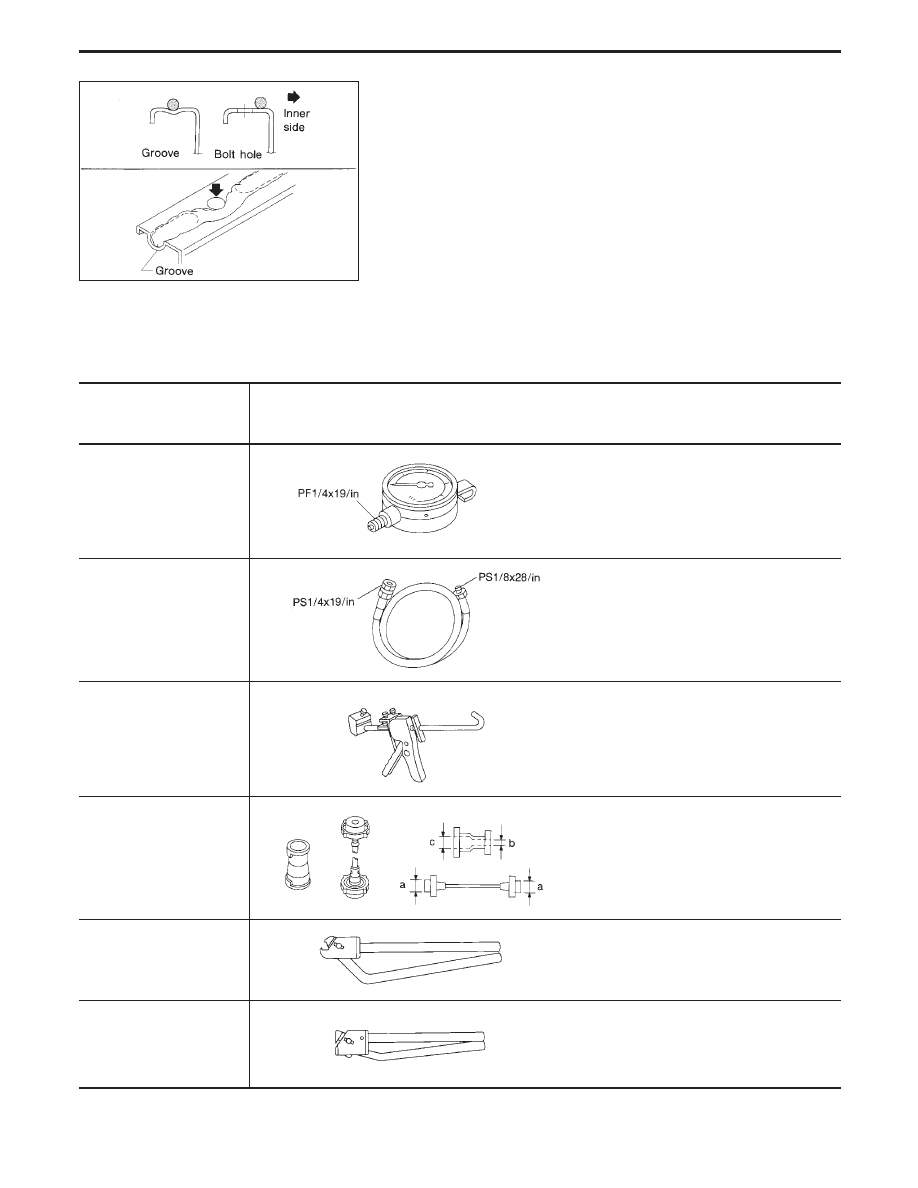

Liquid Gasket Application Procedure

a.

Use a scraper to remove all traces of old liquid gasket from
mating surfaces and grooves. Also, completely clean any oil
from these areas.

b.

Apply a continuous bead of liquid gasket to mating surfaces.
(Use Genuine RTV silicone sealant part No. 999 MP-A7007 or
equivalent.)

I

Be sure liquid gasket is 2.5 to 3.5 mm (0.098 to 0.138 in)
wide (for oil pan).

I

Be sure liquid gasket is 2.0 to 3.0 mm (0.079 to 0.118 in)
wide (in areas except oil pan).

c.

Apply liquid gasket to inner side as shown at the left.

d.

Assembly should be done within 5 minutes after coating.

e.

Wait 30 minutes before refilling engine oil and coolant.

Special Service Tools

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

ST25051001
(J25695-1)
Oil pressure gauge

NT558

Measuring oil pressure

Maximum measuring range:

2,452 kPa (25 kg/cm

2

, 356 psi)

ST25052000
(J25695-2)
Hose

NT559

Adapting oil pressure gauge to cylinder block

WS39930000
(

—

)

Tube presser

NT052

Pressing the tube of liquid gasket

EG17650301
(J33984-A)
Radiator cap tester
adapter

NT564

Adapting radiator cap tester to radiator filler
neck

Unit: mm (in)

a: 28 (1.10) dia.

b: 31.4 (1.236) dia.

c: 41.3 (1.626) dia.

KV99103510
(

—

)

Radiator plate pliers A

NT224

Installing radiator upper and lower tanks

KV99103520
(

—

)

Radiator plate pliers B

NT225

Removing radiator upper and lower tanks

PRECAUTIONS AND PREPARATION

LC-2

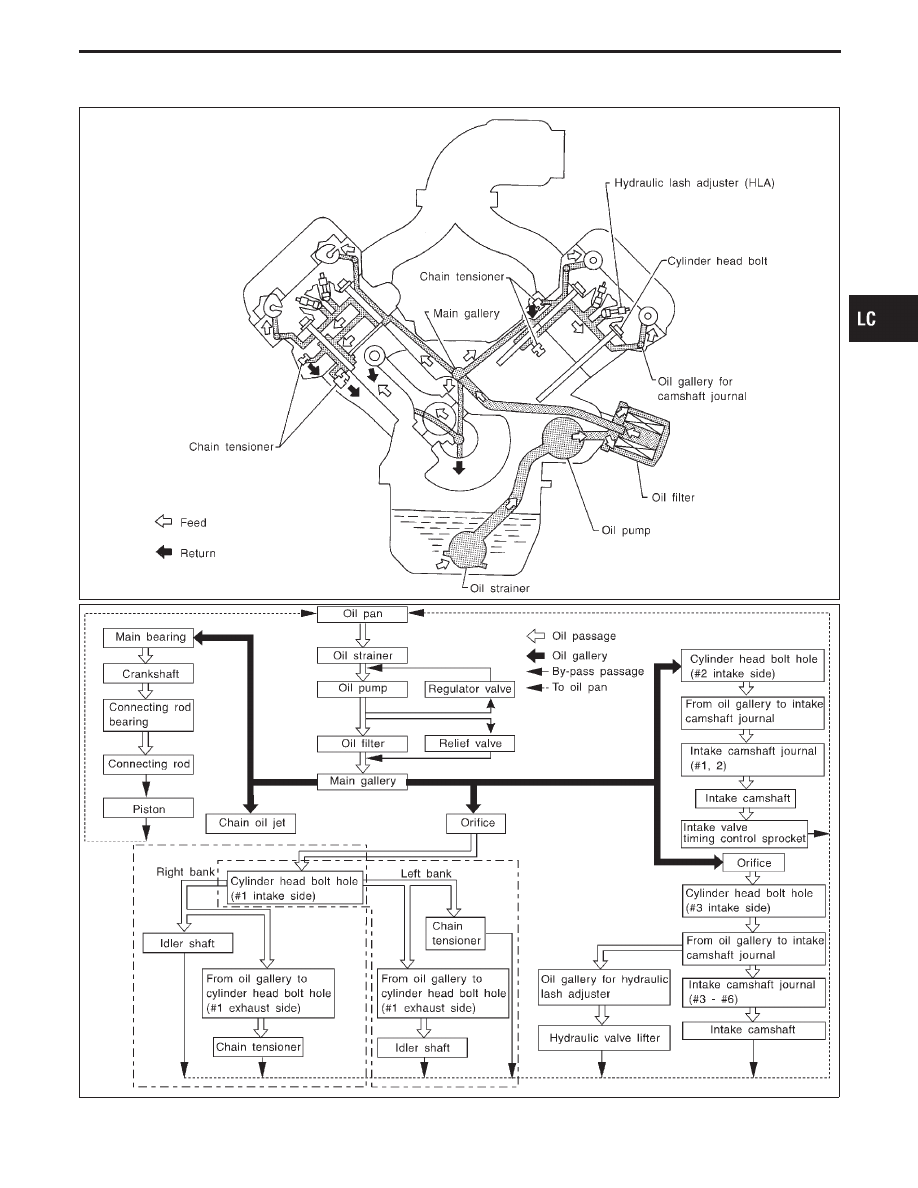

Lubrication Circuit

SLC103B

SLC104B

GI

MA

EM

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ENGINE LUBRICATION SYSTEM

LC-3

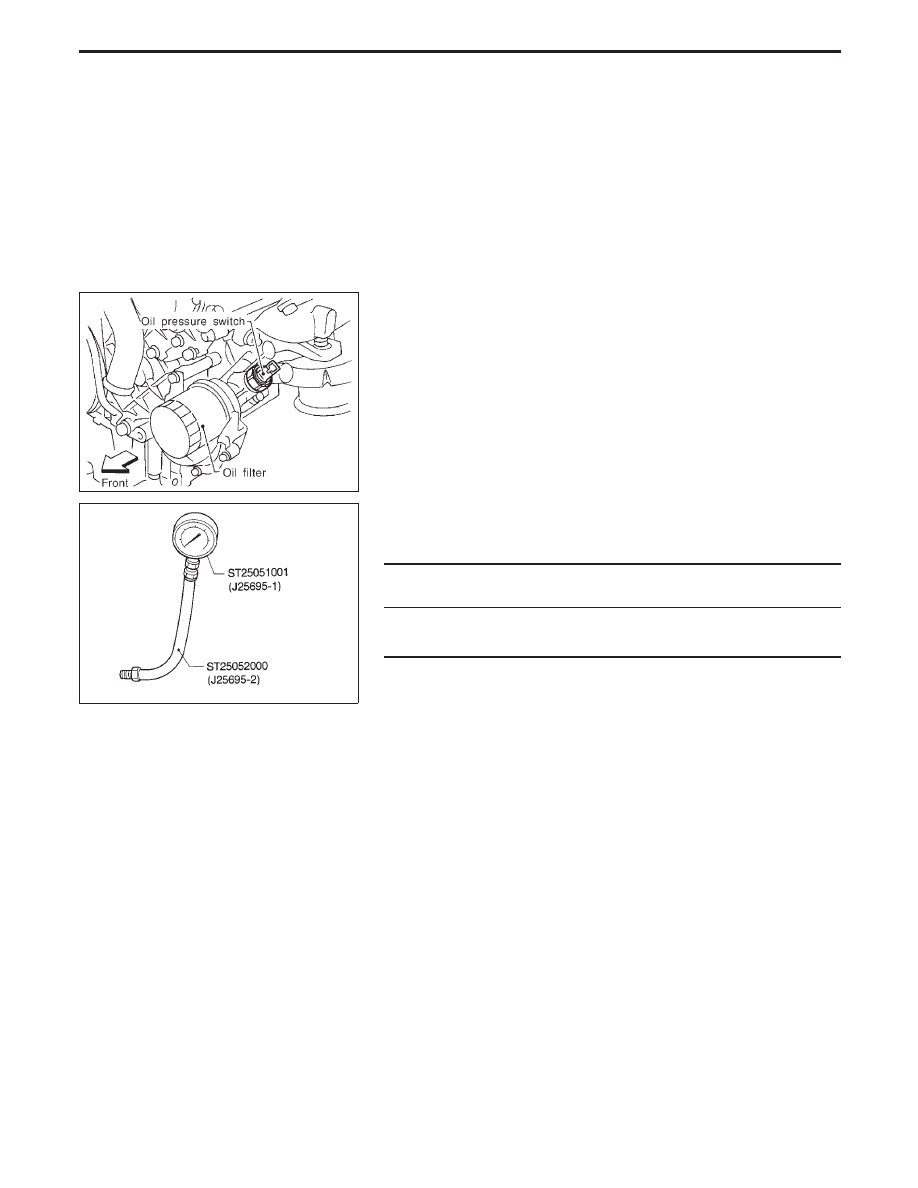

Oil Pressure Check

WARNING:

I

Be careful not to burn yourself, as the engine and oil may
hot.

I

Oil pressure check should be done in “Parking position”.

SLC105B

1.

Check oil level.

2.

Remove oil pressure switch.

SLC926

3.

Install pressure gauge.

4.

Start engine and warm it up to normal operating temperature.

5.

Check oil pressure with engine running under no-load.

Engine speed

rpm

Approximate discharge

pressure kPa (kg/cm

2

, psi)

Idle speed

More than 98 (1.0, 14)

3,000

461 - 559 (4.7 - 5.7, 67 - 81)

If difference is extreme, check oil passage and oil pump for oil
leaks.
6.

Install oil pressure switch with sealant.

ENGINE LUBRICATION SYSTEM

LC-4
