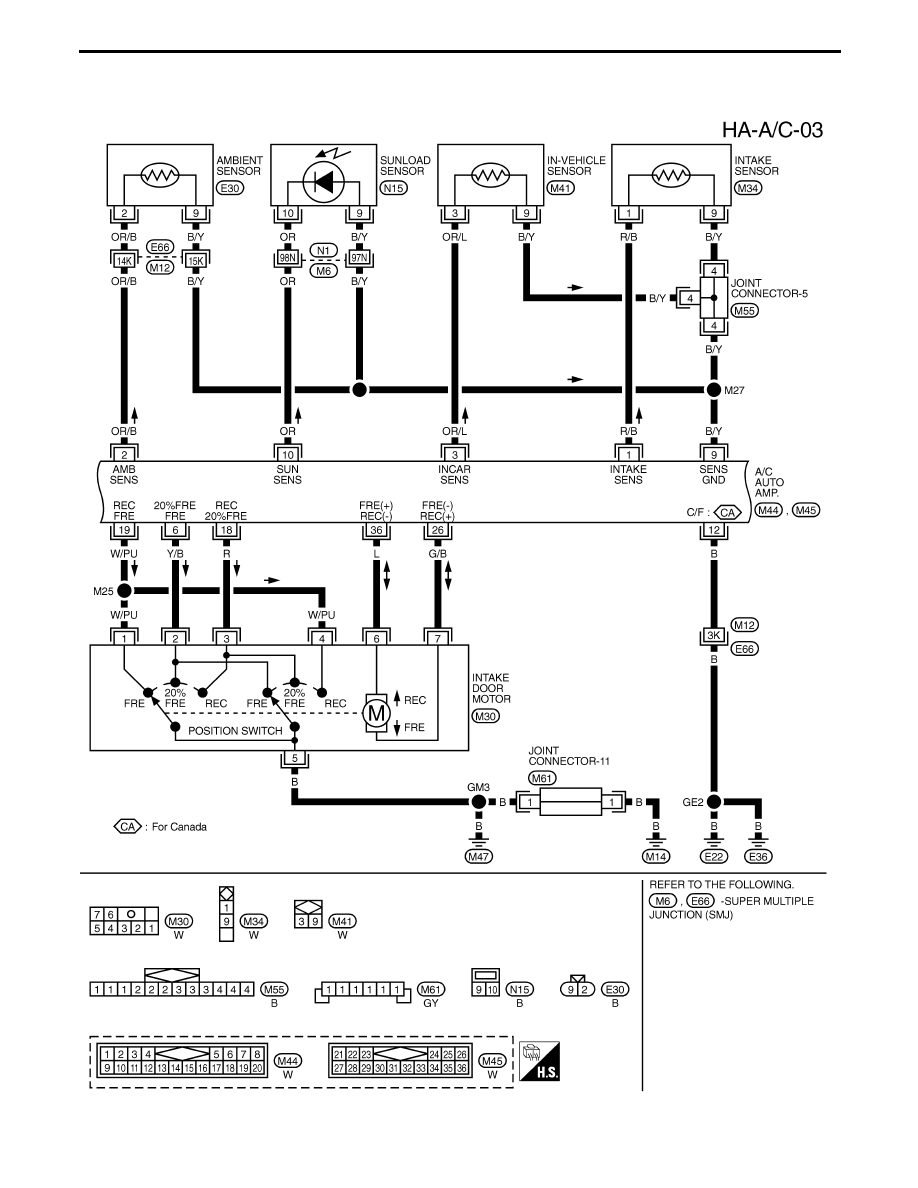

THA011M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

Wiring Diagram — A/C —/Without Navigation
System (Cont’d)

HA-73

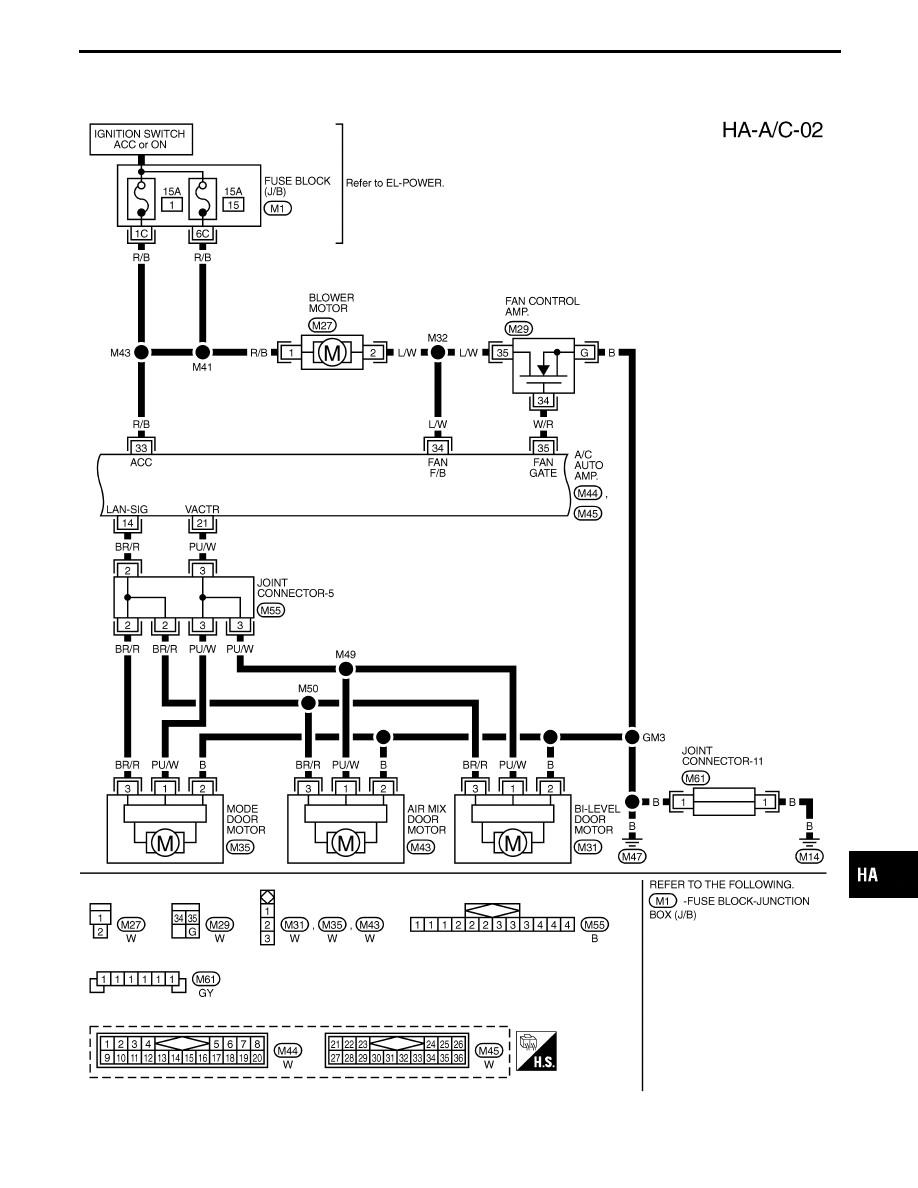

THA012M

TROUBLE DIAGNOSES

Wiring Diagram — A/C —/Without Navigation
System (Cont’d)

HA-74

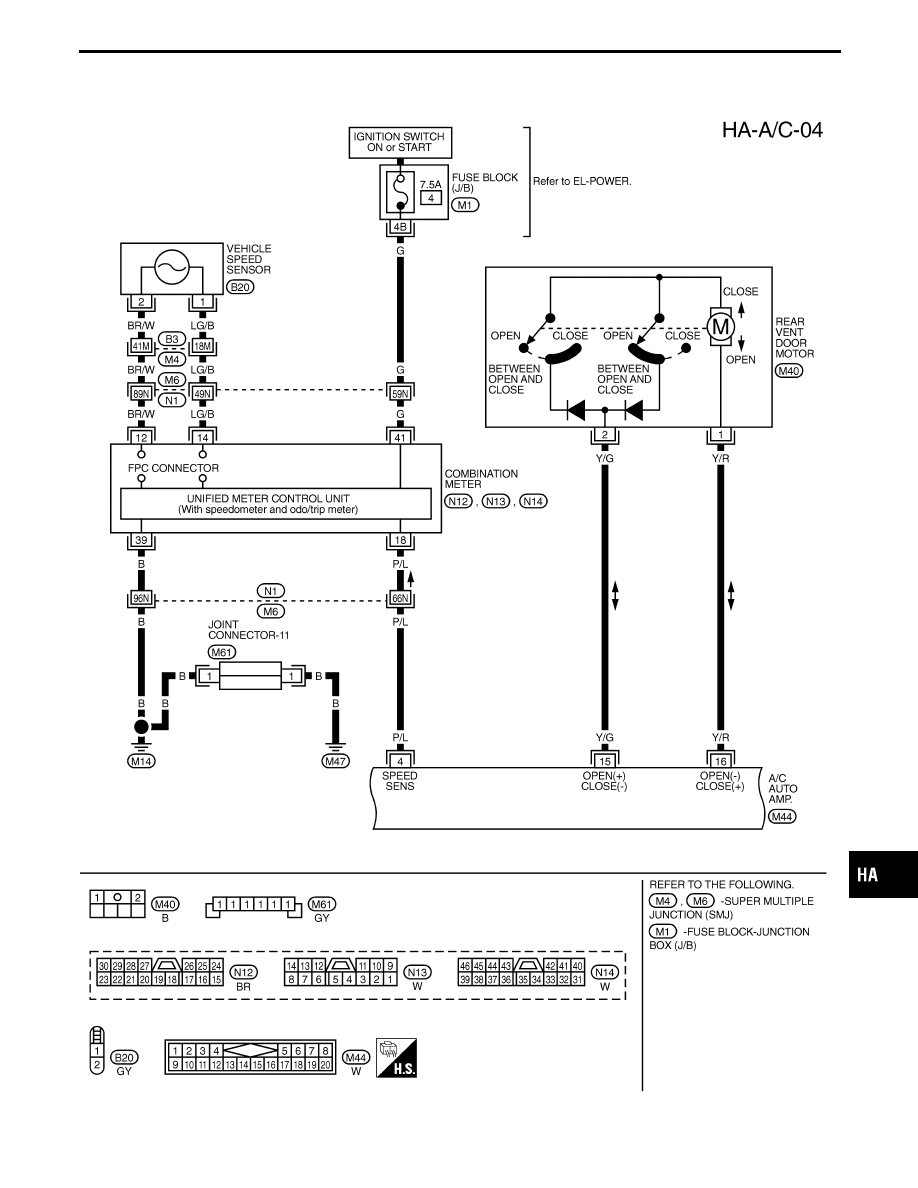

THA013M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

Wiring Diagram — A/C —/Without Navigation
System (Cont’d)

HA-75

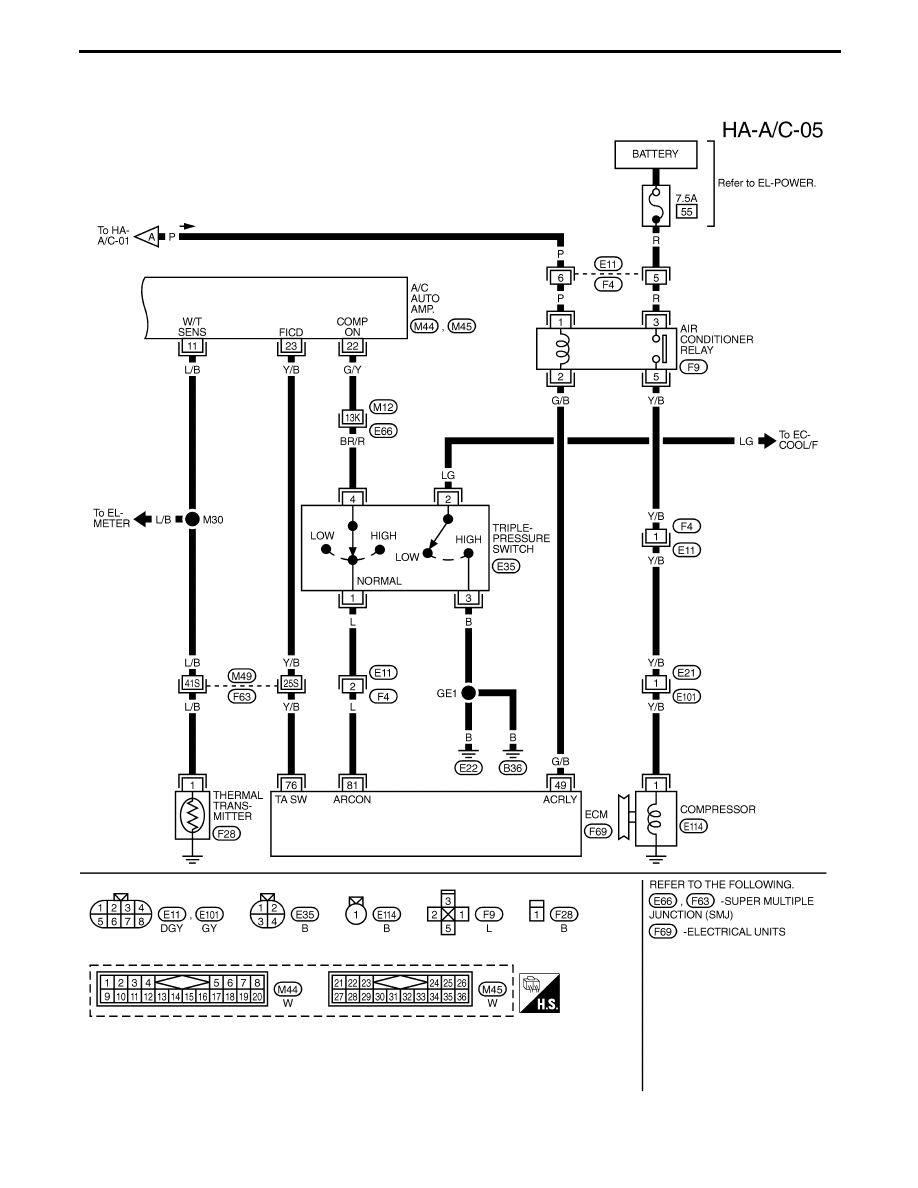

THA014M

TROUBLE DIAGNOSES

Wiring Diagram — A/C —/Without Navigation
System (Cont’d)

HA-76
