3.

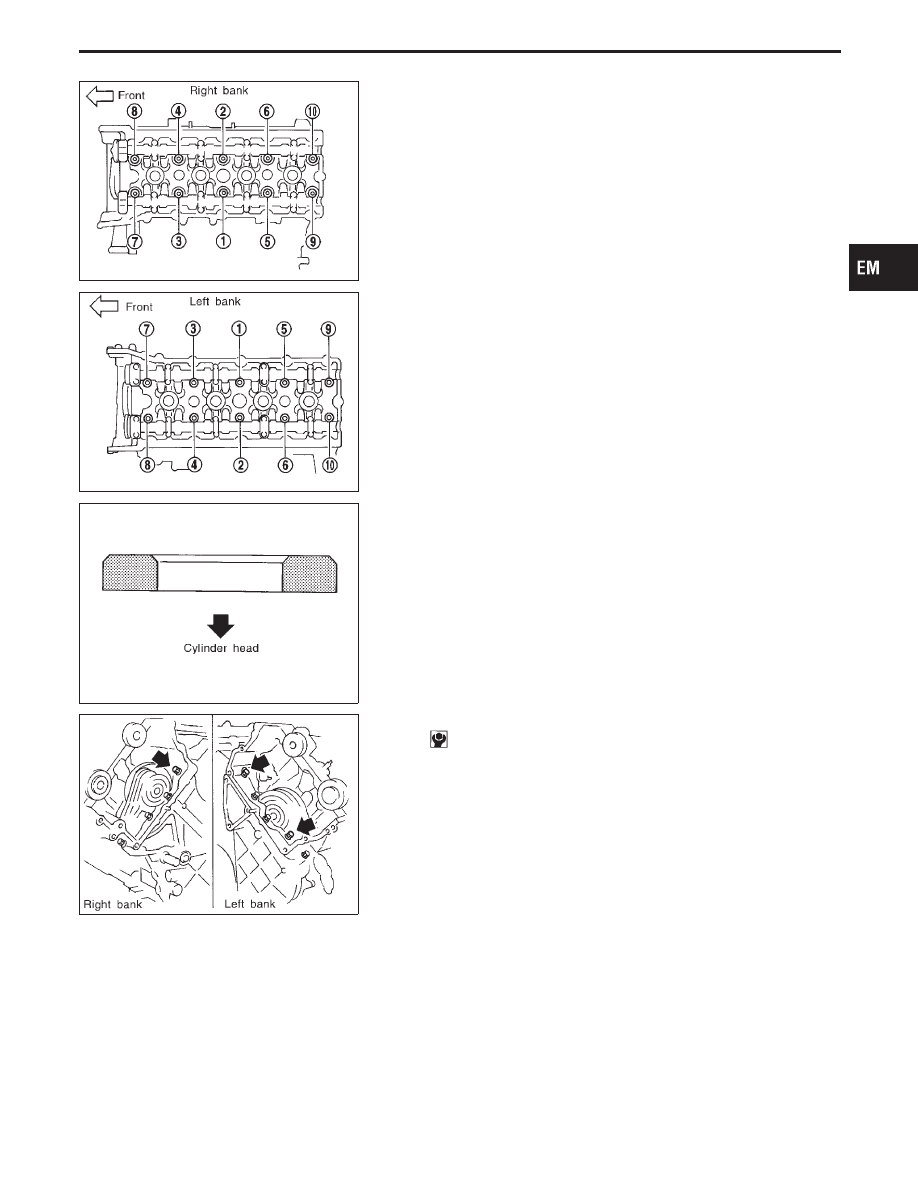

Tighten cylinder head bolts.

I

Lubricate threads and seat surfaces of the bolts with new
engine oil.

I

Tightening procedure

q

a

Tighten bolts to 29 N

⋅

m (3.0 kg-m, 22 ft-lb).

q

b

Tighten bolts to 93 N

⋅

m (9.5 kg-m, 69 ft-lb).

q

c

Loosen bolts completely.

q

d

Tighten bolts to 25 to 34 N

⋅

m (2.5 to 3.5 kg-m, 18 to 25 ft-

lb).

q

e

Turn bolts 90 to 95 degrees clockwise.

SEM453F

SEM483F

I

Install the washer with non-chamfered side facing the cylinder
head.

SEM449F

4.

Install cylinder head sub-bolts.

: 6.3 - 8.3 N

⋅

m (0.64 - 0.85 kg-m, 55.6 - 73.8 in-lb)

The bolts indicated by arrow marks in the figure have different
dimensions [



= 35 mm (1.38 in)] than the other bolts [



= 23

mm (0.91 in)]. Make sure bolt length and location correspond.

5.

Install idler sprocket bolts.

6.

Install camshaft sprocket.

7.

Install chain tensioner.

8.

Install front cover upper.
Refer to “TIMING CHAIN” for explanation of above proce-
dures.

GI

MA

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

CYLINDER HEAD

Installation (Cont’d)

EM-41

SEM484F

9.

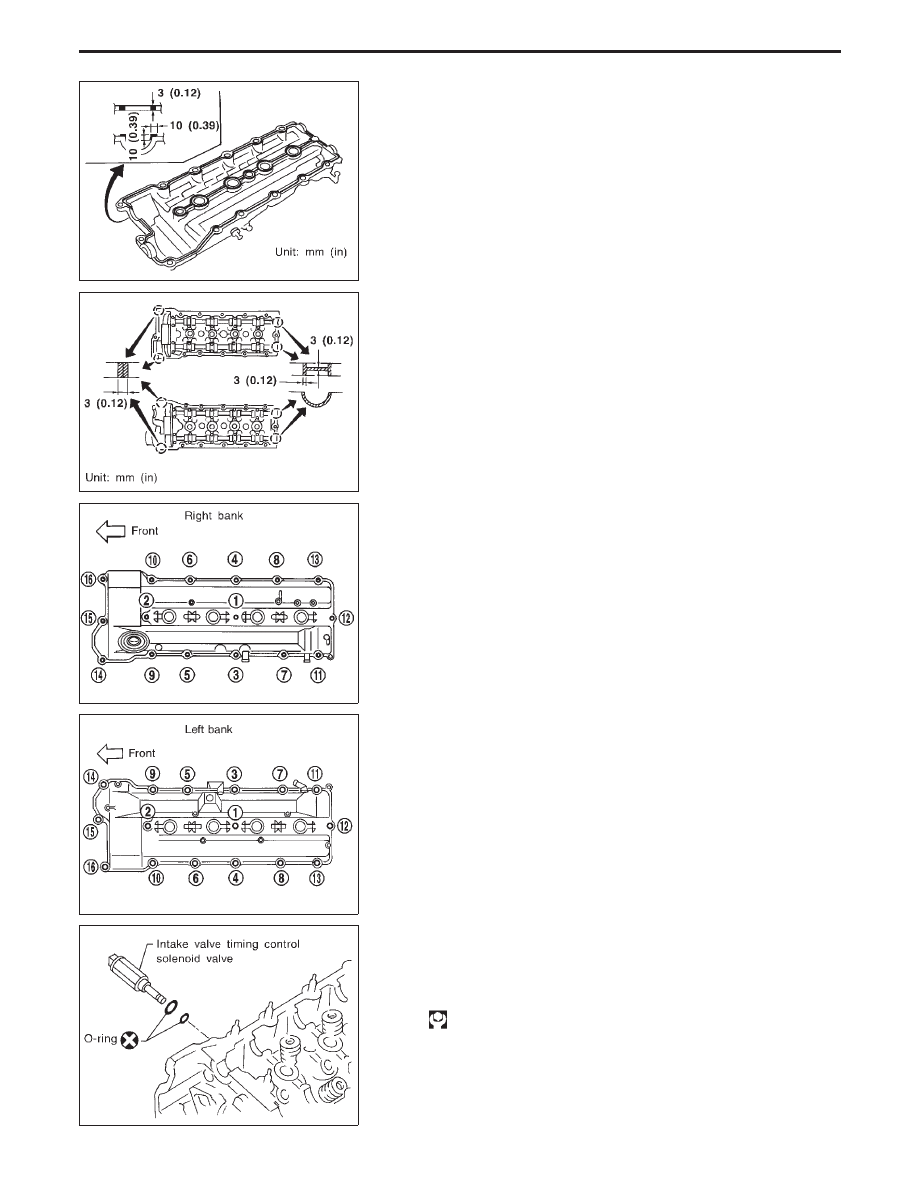

Install rocker cover gasket in rocker cover groove.
Always use a new gasket.

a.

Remove all oil and debris from the gasket and cylinder head
mating surfaces.

b.

Apply a continuous bead of liquid gasket to gasket arch in the
dimensions shown in the figure.

I

Use Genuine RTV silicone sealant part No. 999MP-A7007
or equivalent.

SEM485F

c.

Apply a continuous bead of liquid gasket to where rubber plugs
are inserted in cylinder head and mating surfaces of front cover
and cylinder head as shown in figure.

I

Use Genuine RTV silicone sealant part No. 999MP-A7007
or equivalent.

SEM454F

10. Install RH and LH rocker covers.
Rocker cover tightening procedure:

I

Tighten in numerical order as shown in the figure.

a.

Tighten bolts

q

1

to

q

16

in that order to 4 to 6 N

⋅

m (0.4 to 0.6

kg-m, 35 to 52 in-lb).

b.

Tighten bolts

q

1

to

q

16

as indicated in figure to 7 to 9 N

⋅

m (0.7

to 0.9 kg-m, 61 to 78 in-lb).

c.

Tighten bolts

q

1

and

q

2

to 7 to 9 N

⋅

m (0.7 to 0.9 kg-m, 61 to

78 in-lb).

SEM455F

SEM456F

11. Install intake valve timing control solenoid valve.

Always replace the two O-rings with new parts.
Check that there is no debris or foreign matter in the end of the
intake valve timing control solenoid valve.
Coat the O-rings with engine oil.

: 25 - 34 N

⋅

m (2.5 - 3.5 kg-m, 18 - 25 ft-lb)

12. Install in the reverse order or removal thereafter.

CYLINDER HEAD

Installation (Cont’d)

EM-42

SEM457F

WARNING:

I

Situate vehicle on a flat and solid surface.

I

Place chocks at front and back of rear wheels.

I

Do not remove engine until exhaust system has completely cooled off.
Otherwise, you may burn yourself and/or fire may break out in fuel line.

I

Before disconnecting fuel hose, release fuel pressure from fuel line.
Refer to EC section (“Fuel Pressure Release”, “BASIC SERVICE PROCEDURE”).

I

Be sure to hoist engine and transmission in a safe manner.

I

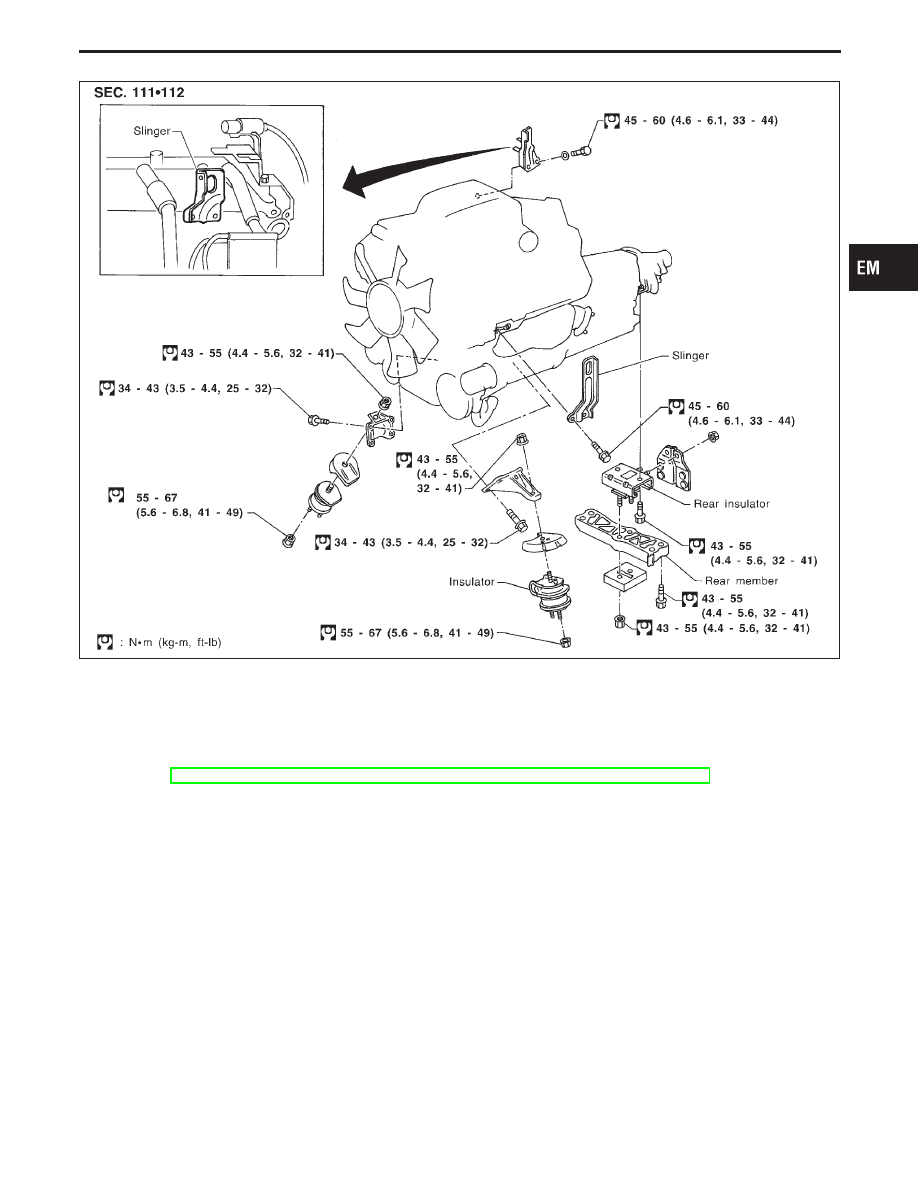

For engines not equipped with engine slingers, attach proper slingers and bolts described in
PARTS CATALOG.

CAUTION:

I

When lifting engine, be careful not to strike adjacent parts, especially the following: Accelerator
wire casing, brake lines, and brake master cylinder.

I

In hoisting the engine, always use engine slingers in a safe manner.

I

Before separating engine and transmission, remove the crankshaft position sensor (OBD) from the
assembly.

I

Always take extra care not to damage edge of crankshaft position sensor (OBD) or ring gear teeth.

GI

MA

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ENGINE REMOVAL

EM-43

Removal

1.

Remove transmission.

Refer to AT section.
2.

Remove engine under cover and hood.

3.

Drain coolant from both cylinder block drain plug, and radiator
drain cock.

4.

Drain engine oil from drain plug of oil pan.

5.

Remove vacuum hoses, fuel tubes, wires, harness and con-
nectors and so on.

6.

Remove front exhaust tubes.

7.

Remove radiator and shroud.

8.

Remove drive belts.

9.

Remove power steering oil pump from engine.

10. Discharge refrigerant.
Refer to HA section.
11. Remove A/C piping.
12. Install engine slingers to cylinder head.
13. Set a suitable hoist on engine slinger.
14. Remove engine mounting bolts from both sides and then

slowly raise engine.

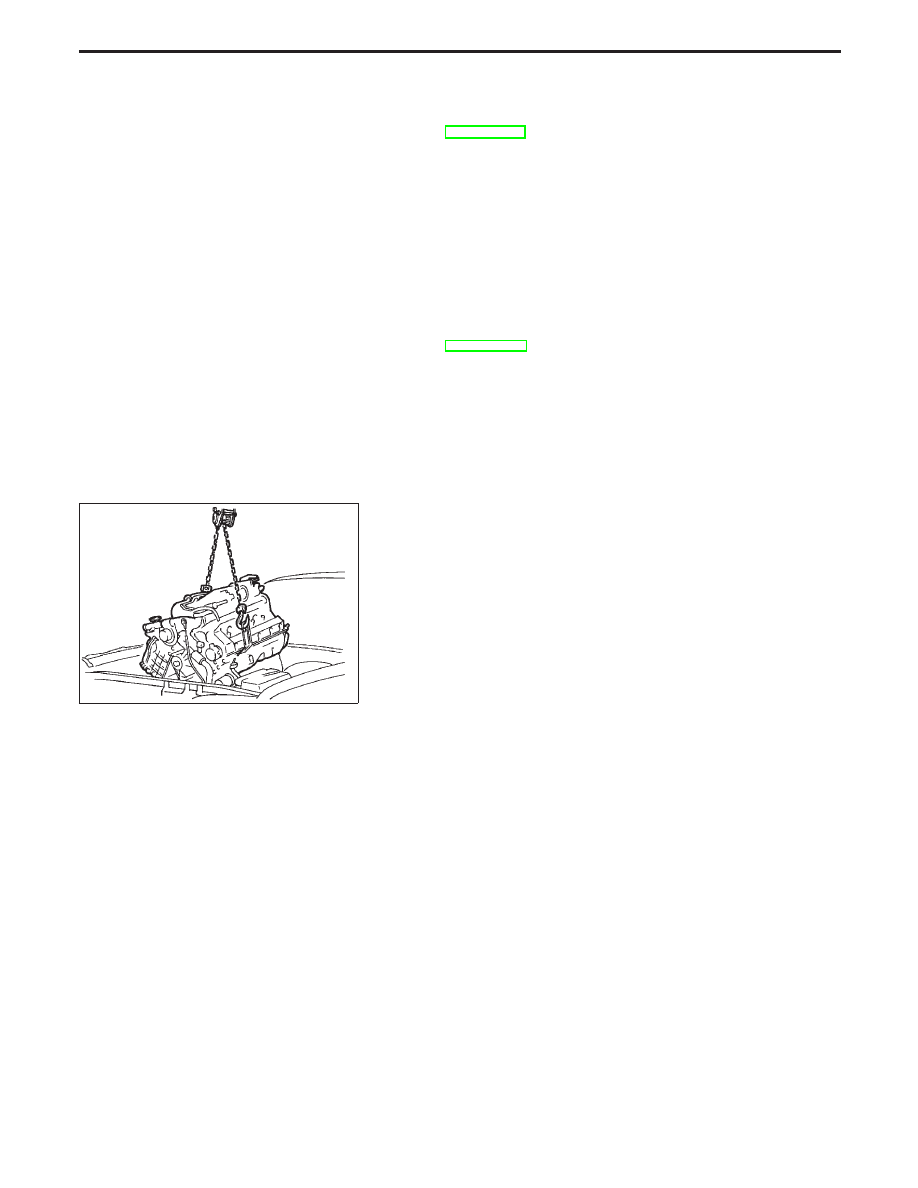

SEM458F

15. Remove engine as shown.
