Infiniti Q45 (FY33). Manual - part 337

SEF046TA

CONSULT-II

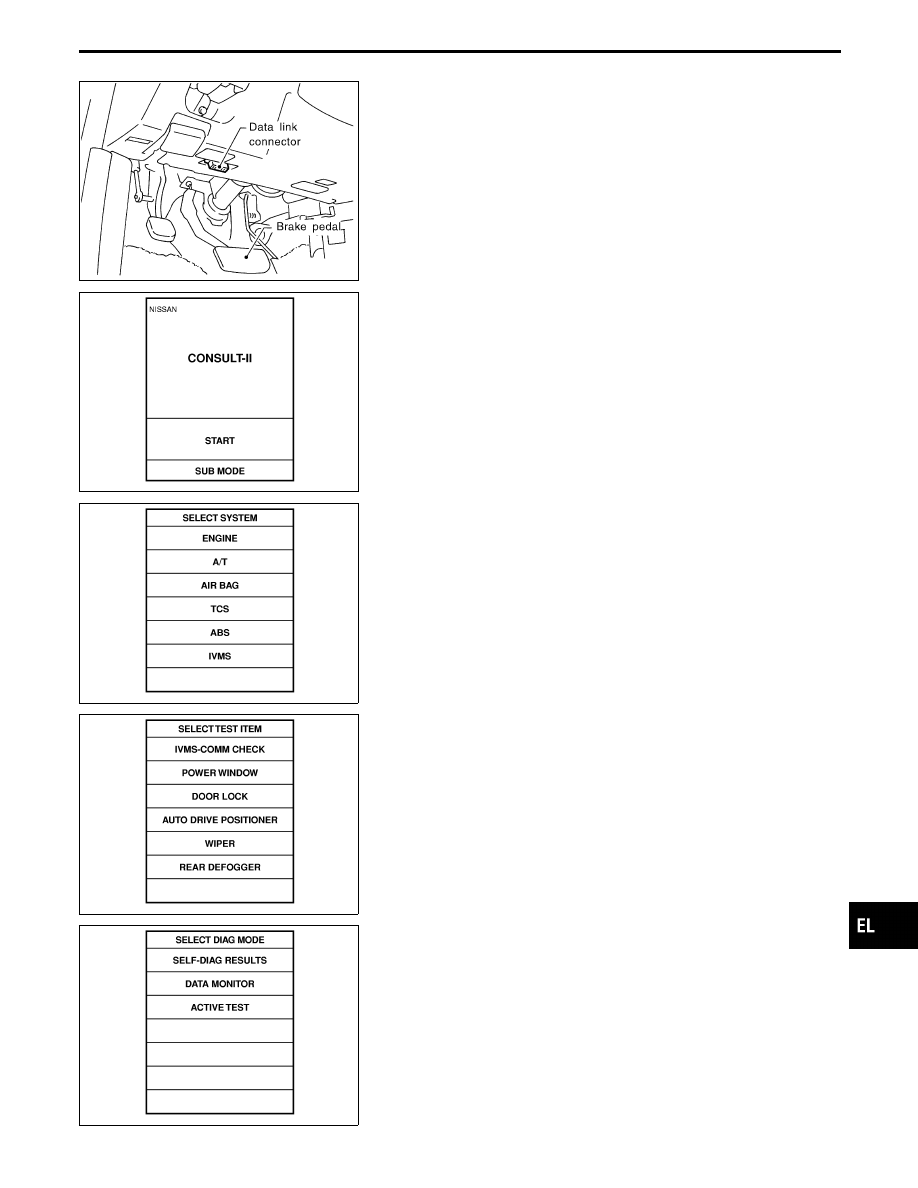

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to Data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “DOOR LOCK”.

SEL481W

I

DATA MONITOR, ACTIVE TEST, and SELF-DIAGNOSIS are
available for the power door lock.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER DOOR LOCK — IVMS

EL-339

SEL482W

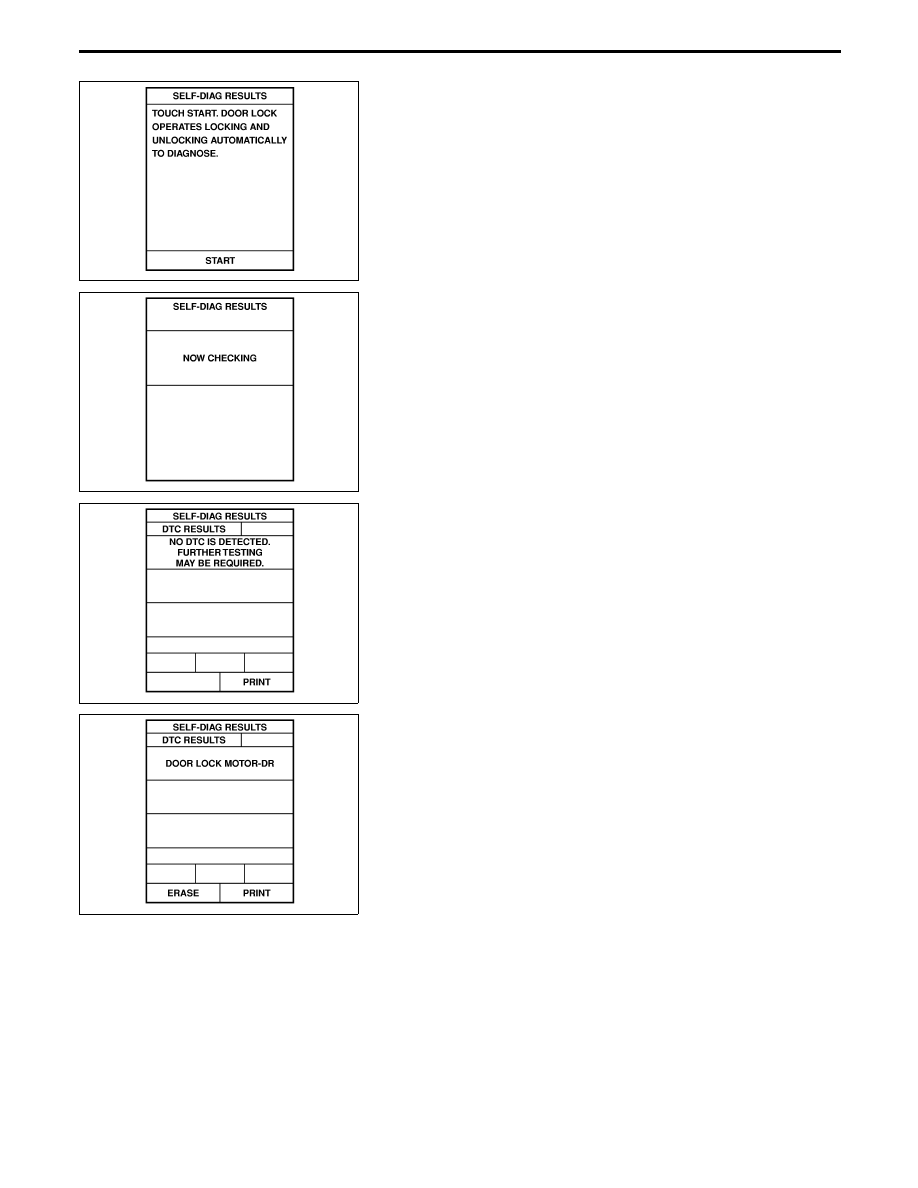

HOW TO PERFORM SELF-DIAGNOSIS

1.

Choose “DOOR LOCK” in SELECT TEST ITEM.

2.

Touch “SELF-DIAG RESULTS” of SELECT DIAG MODE.

3.

Touch “START”.

SEL483W

4.

Start self-diagnosis on all door motors. Lock and unlock all
doors by operating door motors automatically.

SEL484W

I

When no malfunction is detected.

SEL560W

I

When malfunction is detected.
A summary of diagnostic results is given in the following chart.

POWER DOOR LOCK — IVMS

CONSULT-II (Cont’d)

EL-340

SELF DIAGNOSTIC RESULT LIST

Diagnostic result

Explanation

Diagnostic procedure

Reference page

DOOR LOCK MOTOR-DR

The circuit for the driver side
door lock actuator/unlock sen-
sor is malfunctioning.

Procedure 5
(Door unlock sensor check)

Procedure 6
(Door lock actuator check)

EL-351

EL-352

DOOR LOCK MOTOR-AS

The circuit for the passenger
side door lock actuator/unlock
sensor is malfunctioning.

DOOR LOCK MOTOR-RR/RH

The circuit for the rear RH side
door lock actuator/unlock sen-
sor is malfunctioning.

DOOR LOCK MOTOR-RR/LH

The circuit for the rear LH side
door lock actuator/unlock sen-
sor is malfunctioning.

NO DTC IS DETECTED/
FURTHER TESTING MAY BE
REQUIRED.

No malfunction in the above
items

—

—

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER DOOR LOCK — IVMS

CONSULT-II (Cont’d)

EL-341

SEL567U

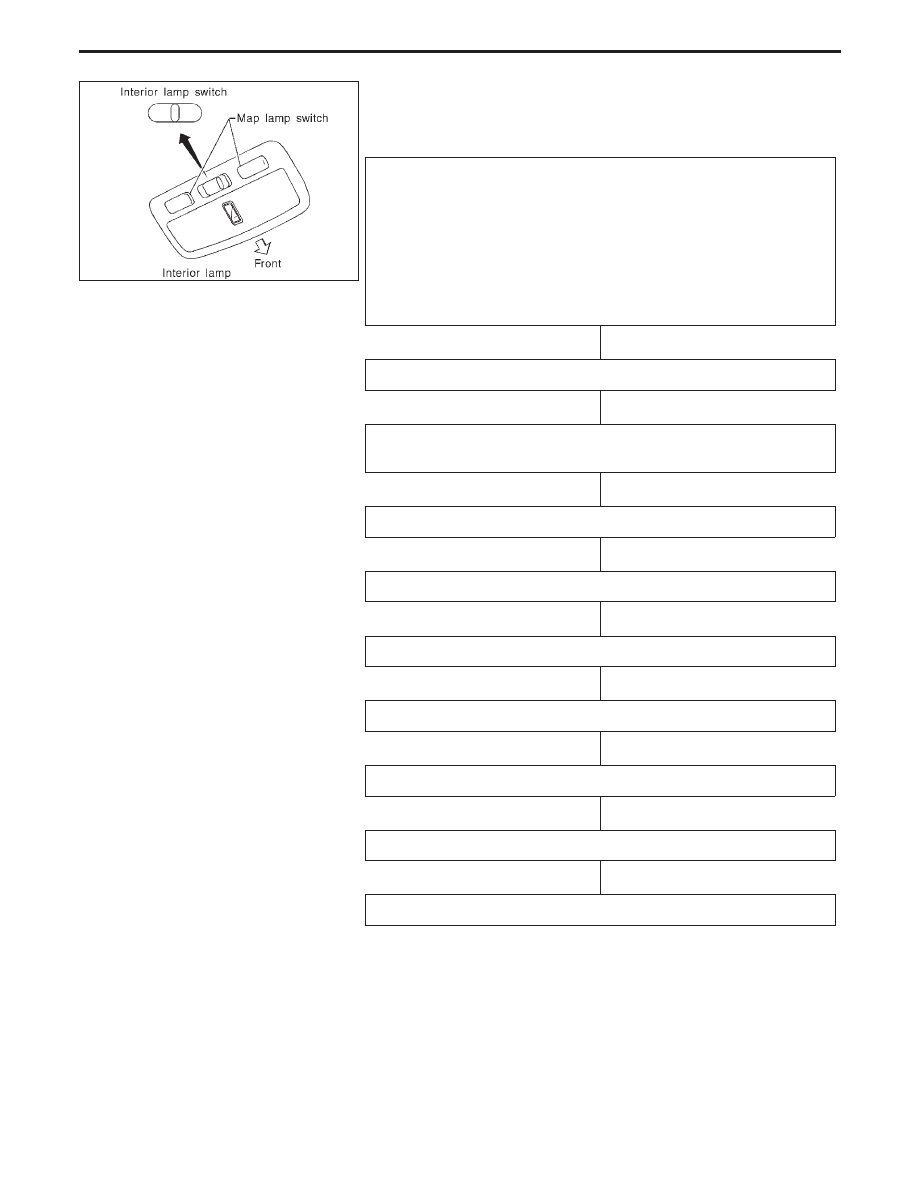

On board Diagnosis — Mode III (Power door
lock operation)

HOW TO PERFORM MODE III

Condition

I

Ignition switch: OFF

I

Lighting switch: 1st

I

Rear window defogger switch: OFF

I

Doors: Closed

I

Interior lamp switch: AUTO

I

Driver side map lamp switch: OFF

I

Passenger side map lamp switch: OFF

I

Selector lever: “P” range

Turn ignition switch “ON”.

Return ignition switch to “ACC” and press rear window defogger switch more

than 10 times during 10 seconds.

Self-diagnostic results indicator lamps should turn on.

Rear window defogger switch holds off.

Turn ignition switch “ON” within 5 seconds after the indicator lamps turn on.

Indicator lamps turn off.

After a second

Mode III is performed.

Turn ignition switch “OFF”.

DIAGNOSIS END*1 (Be sure to turn off the lighting switch.)

*1: Diagnosis ends after self-diagnostic results have been indicated for 10

minutes if left unattended.

POWER DOOR LOCK — IVMS

H

H

H

H

H

H

H

H

H

EL-342
