Infiniti Q45 (FY33). Manual - part 287

WITH NAVIGATION SYSTEM

TEL354M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ILLUMINATION

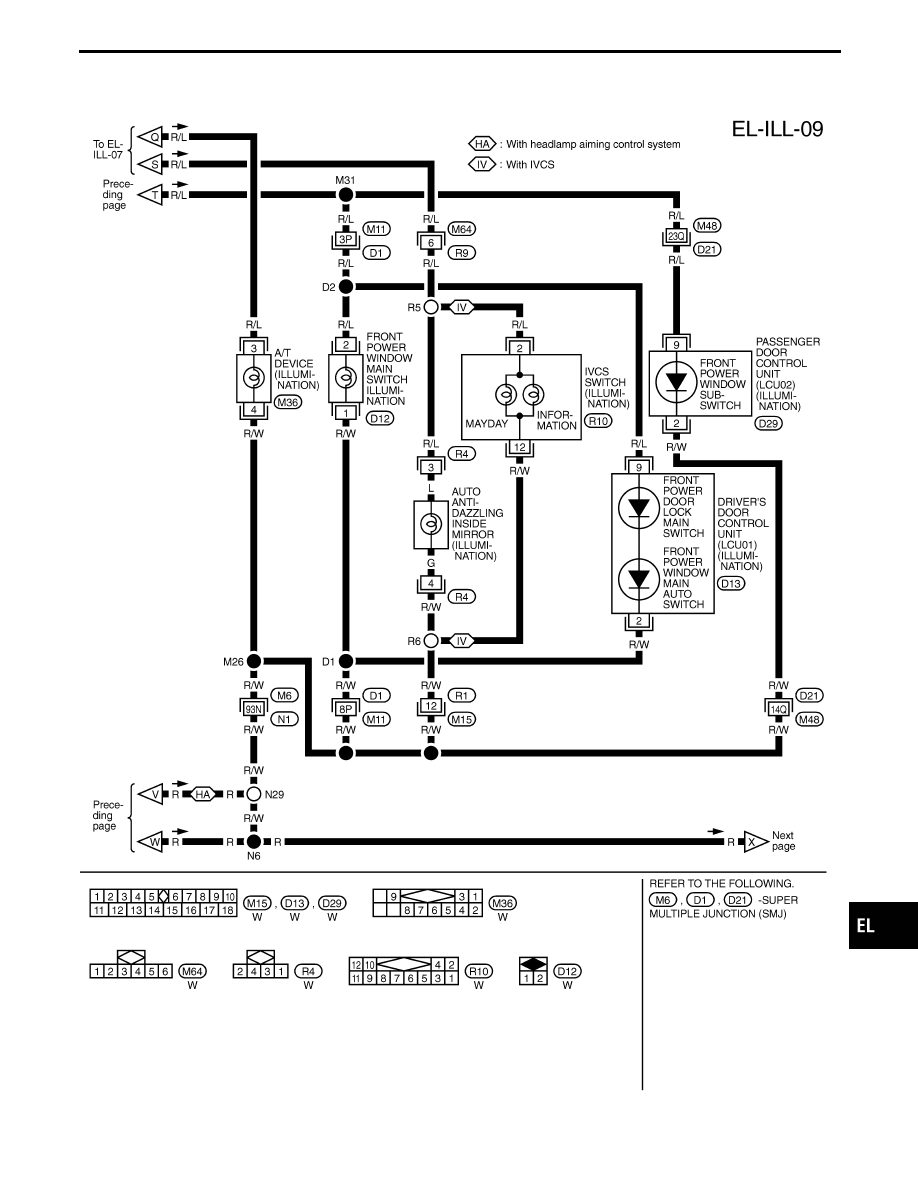

Wiring Diagram — ILL — (Cont’d)

EL-139

WITH NAVIGATION SYSTEM

TEL744B

ILLUMINATION

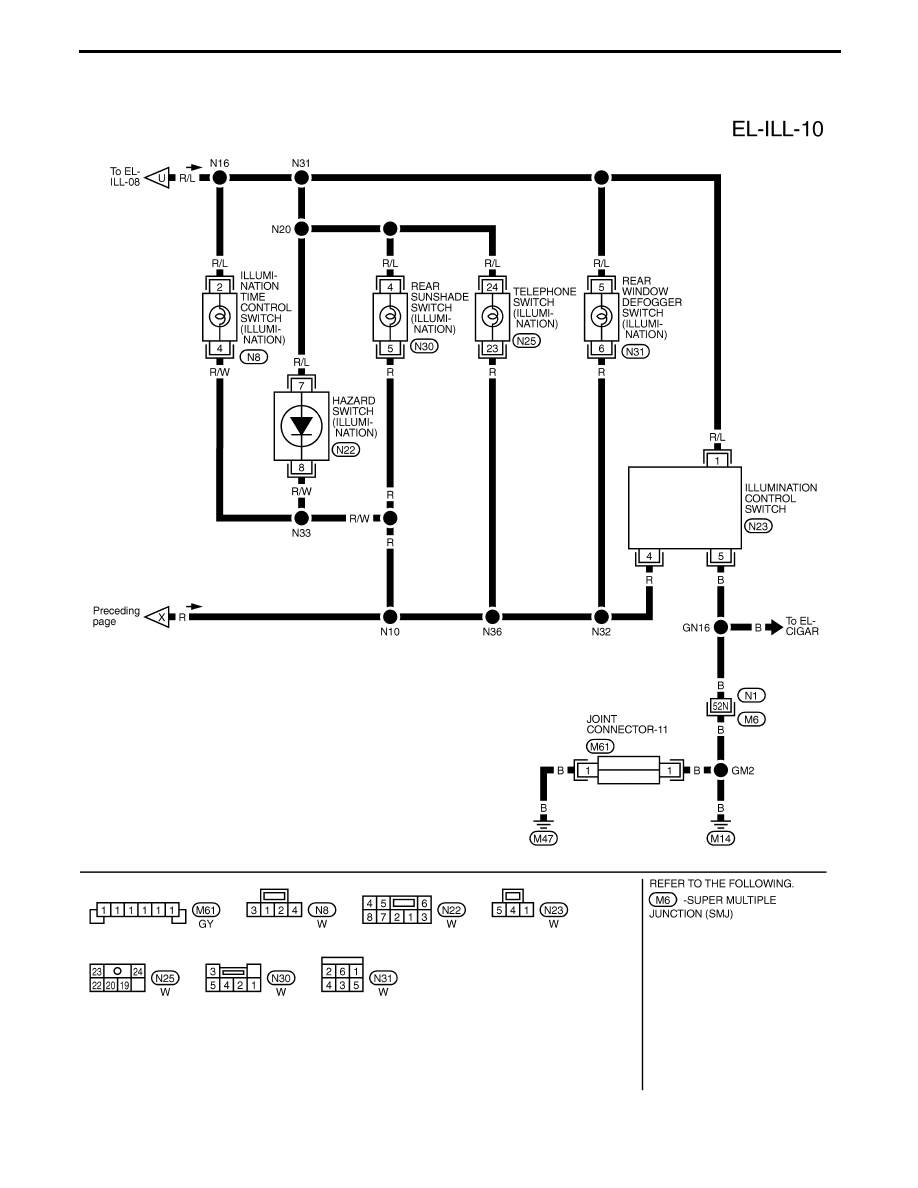

Wiring Diagram — ILL — (Cont’d)

EL-140

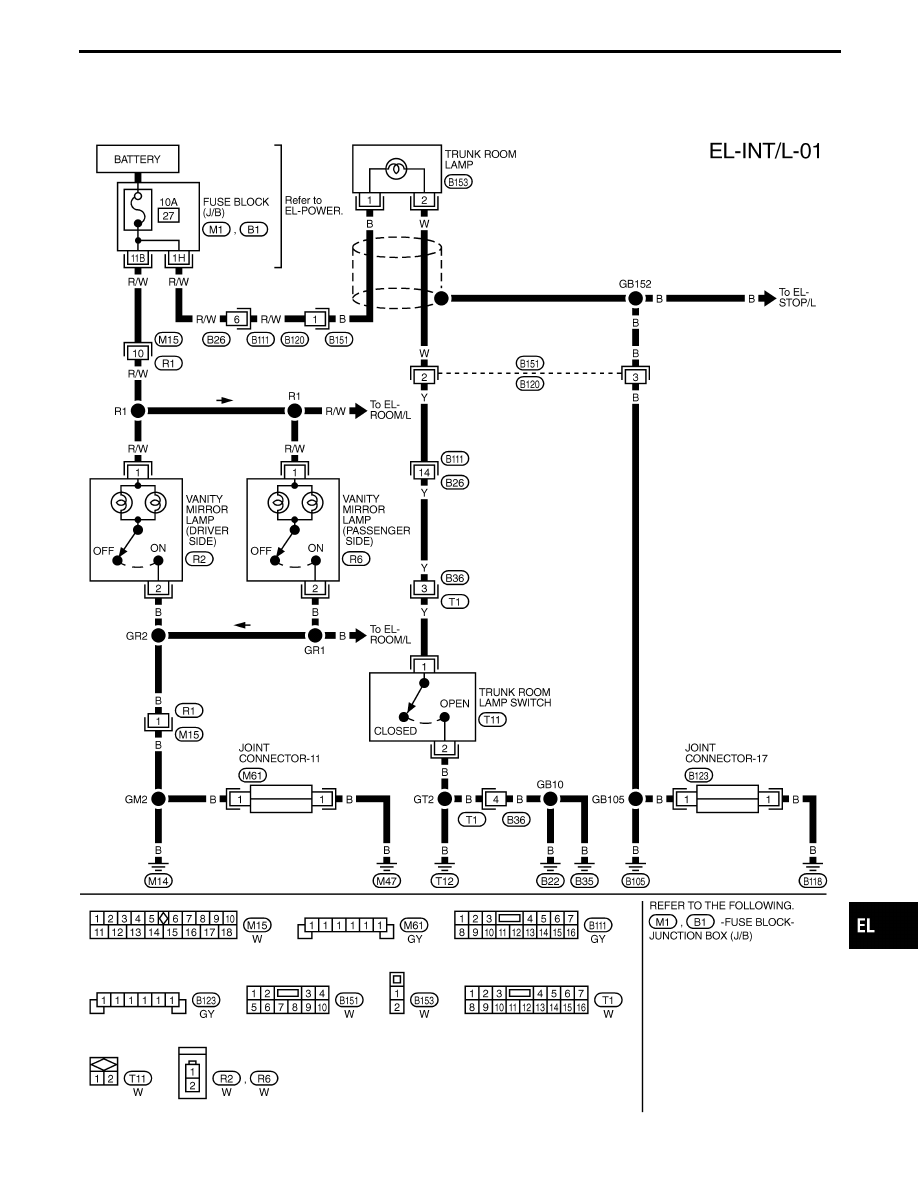

Wiring Diagram — INT/L —

TEL082M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

TRUNK ROOM AND VANITY MIRROR LAMP

EL-141

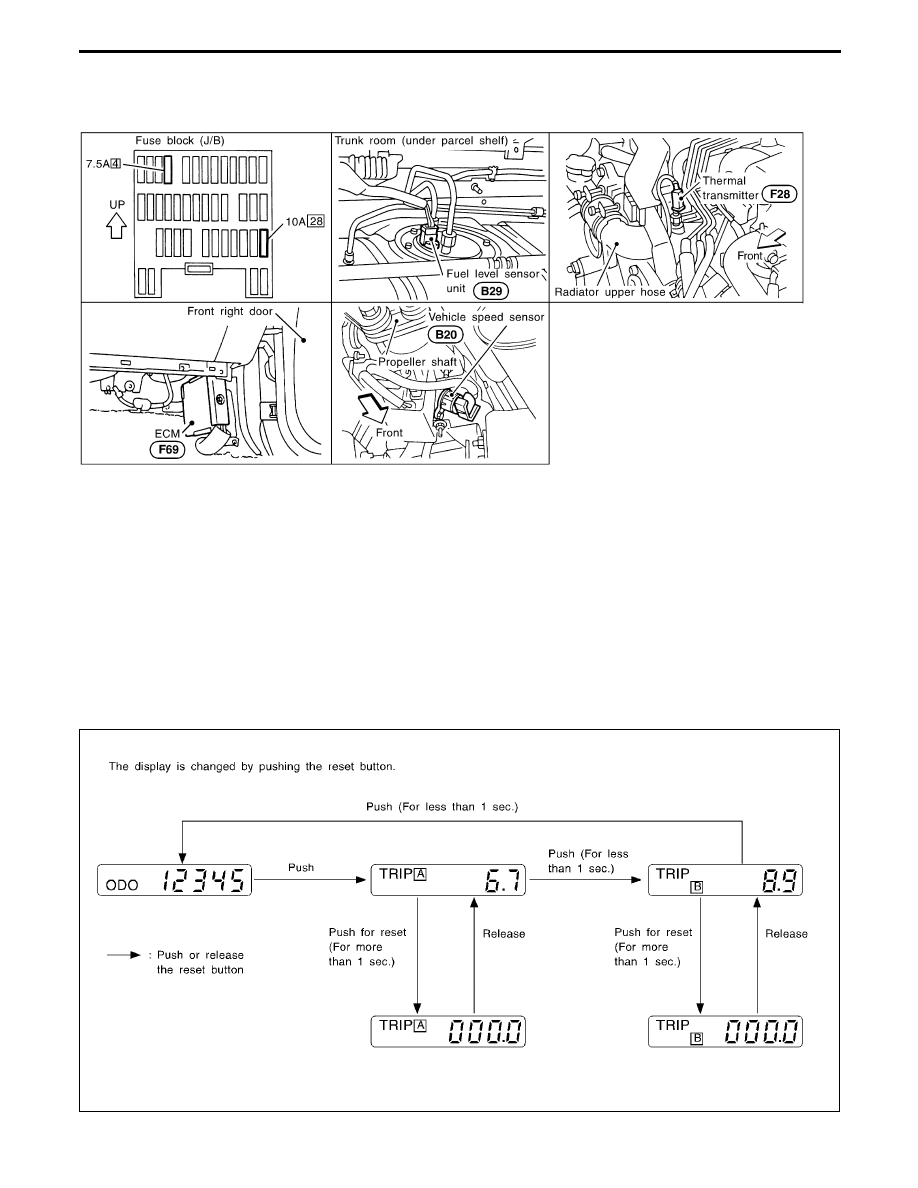

Component Parts and Harness Connector
Location

SEL858W

System Description

UNIFIED CONTROL METER

I

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit combined with speedometer.

I

Digital meter is adopted for odo/trip meter.*
*The record of the odo meter is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meter/gauge can be checked in diagnosis mode.

HOW TO CHANGE THE DISPLAY FOR ODO/TRIP METER

SEL253V

Note: Turn ignition switch to the “ON” position to operate odo/trip meter.

METER AND GAUGES

EL-142
