Trouble Diagnoses

Symptom

Possible cause

Repair order

Turn signal and hazard warning
lamps do not operate.

1. Hazard switch
2. Combination flasher unit
3. Open in combination flasher unit

circuit

1. Check hazard switch.
2. Refer to combination flasher unit check. (EL-127)
3. Check wiring to combination flasher unit for open cir-

cuit.

Turn signal lamps do not operate
but hazard warning lamps operate.

1. 7.5A fuse

2. Hazard switch
3. Turn signal switch
4. Open in turn signal switch circuit

1. Check 7.5A fuse [No.

19

, located in the fuse block

(J/B)]. Turn ignition switch ON and verify battery
positive voltage is present at terminal

q

2

of hazard

switch.

2. Check hazard switch.
3. Check turn signal switch.
4. Check L/B wire between combination flasher unit and

turn signal switch for open circuit.

Hazard warning lamps do not oper-
ate but turn signal lamps operate.

1. 10A fuse

2. Hazard switch
3. Open in hazard switch circuit

1. Check 10A fuse [No.

13

, located in the fuse block

(J/B)]. Verify battery positive voltage is present at
terminal

q

3

of hazard switch.

2. Check hazard switch.
3. Check L/B wire between combination flasher unit and

hazard switch for open circuit.

Front turn signal lamp LH or RH
does not operate.

1. Bulb
2. Grounds

E22

and

E36

3. Open in front turn signal lamp

LH or RH circuit

1. Check bulb.
2. Check grounds

E22

and

E36

.

3. Check wire between fuse block and front turn signal

lamp LH or RH for open circuit.

Rear turn signal lamp LH or RH
does not operate.

1. Bulb
2. Grounds

T12

,

B22

and

B35

3. Open in rear turn signal lamp

LH or RH circuit

1. Check bulb.
2. Check grounds

T12

,

B22

and

B35

.

3. Check wire between fuse block and rear turn signal

lamp LH or RH for open circuit.

LH and RH turn indicators do not
operate.

1. Grounds

M14

and

M47

1. Check grounds

M14

and

M47

.

LH or RH turn indicator does not
operate.

1. Bulb
2. Open in turn indicator circuit

1. Check bulb in combination meter.
2. Check wire between hazard switch and combination

meter (turn indicator) for open circuit.

SEL122E

Electrical Components Inspection

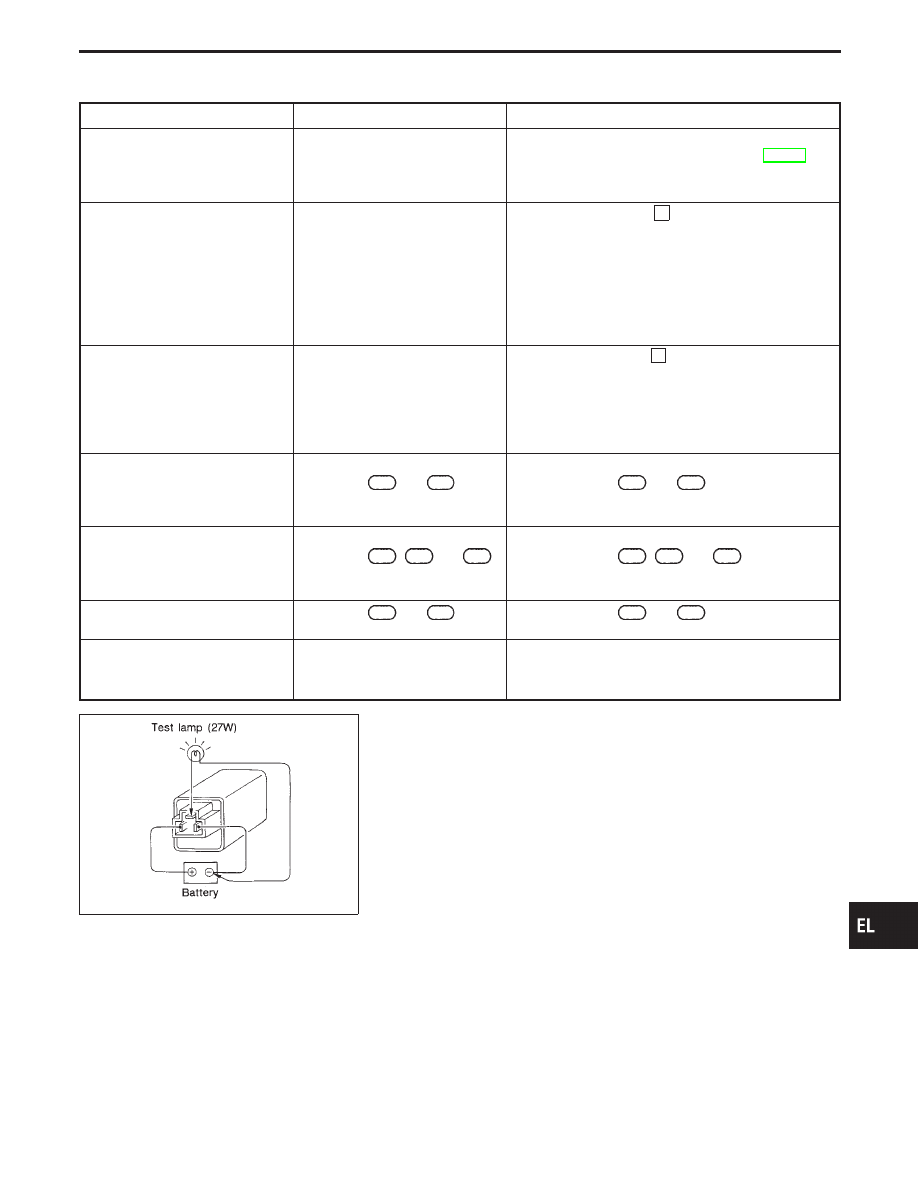

COMBINATION FLASHER UNIT CHECK

I

Before checking, ensure that bulbs meet specifications.

I

Connect a battery and test lamp to the combination flasher
unit, as shown. Combination flasher unit is properly function-
ing if it blinks when power is supplied to the circuit.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

EL-127

System Description

Power is supplied at all times

I

through 15A fuse (No.

63

, located in the fuse, fusible link and relay box)

I

to tail lamp relay terminals

q

1

and

q

6

.

Ground is supplied to tail lamp relay terminal

q

2

, when the lighting switch is moved to the 1ST or 2ND posi-

tion. The tail lamp relay is energized.
The lighting switch must be in the 1ST or 2ND position for illumination.
The illumination control switch that controls the amount of current to the illumination system. As the amount
of current increases, the illumination becomes brighter.
The following chart shows the power and ground connector terminals for the components included in the illu-
mination system.

Component

Connector No.

Power terminal

Ground terminal

Combination meter

N12

,

N14

q

16

,

q

41

q

17

,

q

38

Rear cigarette lighter

D45

,

D65

q

3

— (Unit ground)

Rear ashtray

D44

,

D64

q

1

q

2

Glove box lamp

M26

q

1

q

2

TCS switch

N7

q

5

q

6

Active damper suspension select switch

N5

q

7

q

8

Audio unit

N20

q

8

q

7

Display and NAVI control unit (With naviga-
tion system)

N32

,

N33

q

8

q

24

Illumination time control switch

N8

q

2

q

4

Front cigarette lighter

N6

q

2

— (Unit ground)

Headlamp aiming switch

N4

q

3

q

4

A/T device

M36

q

3

q

4

Front power window main switch

D12

q

2

q

1

Auto anti-dazzling inside mirror

R4

q

3

q

4

IVCS switch

R10

q

2

q

12

Driver’s door control unit

D13

q

9

q

2

Passenger door control unit

D29

q

9

q

2

Clock (Without navigation system)

N28

q

3

q

2

A/C control unit (Without navigation system)

N17

q

1

q

4

Hazard switch

N22

q

7

q

8

Telephone switch

N25

q

24

q

23

Rear sunshade switch

N30

q

4

q

5

Illumination control switch

N23

q

1

q

5

The ground for all of the components except for rear ashtray, and rear cigarette lighter, glove box lamp and
front cigarette lighter are controlled through terminals

q

4

and

q

5

of the illumination control switch and body

grounds

M14

and

M47

.

ILLUMINATION

EL-128

Schematic

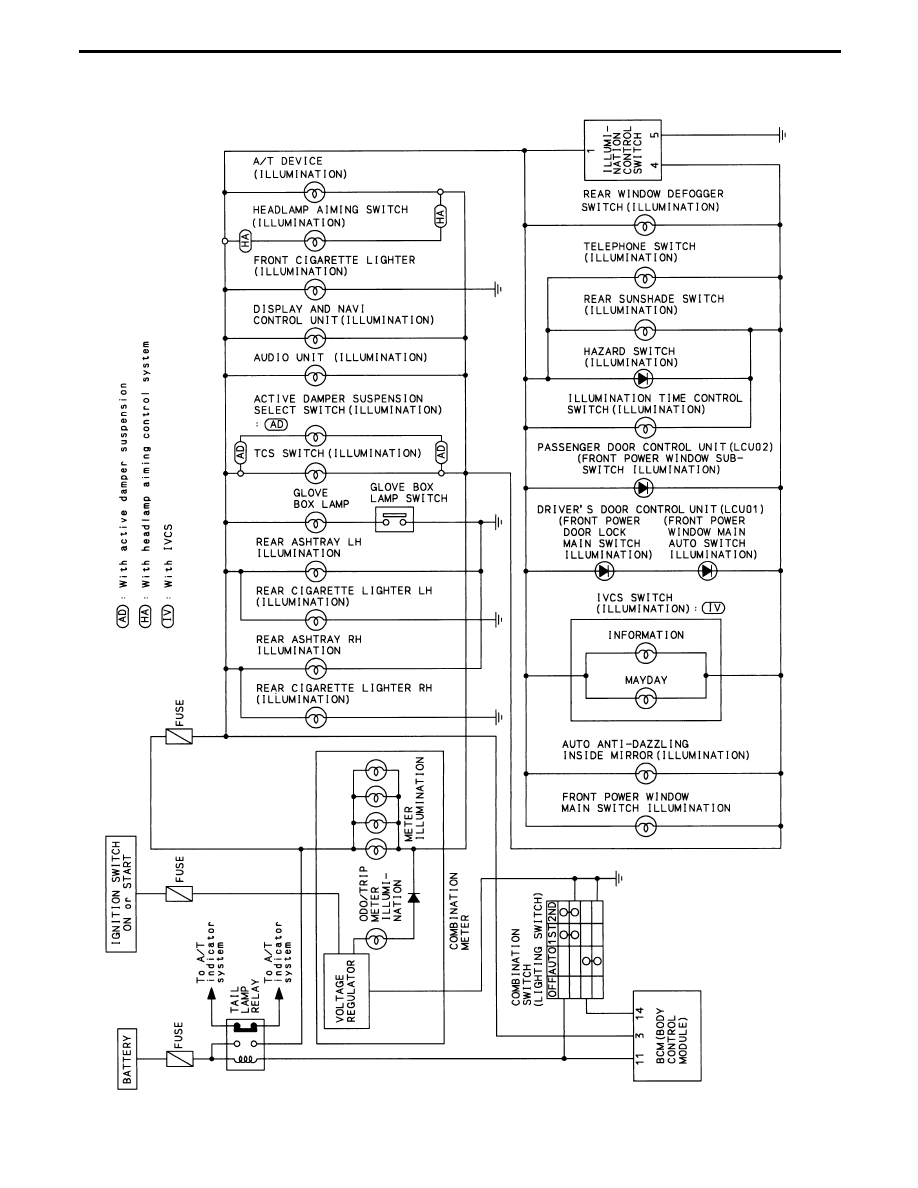

WITHOUT NAVIGATION SYSTEM

TEL350M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ILLUMINATION

EL-129

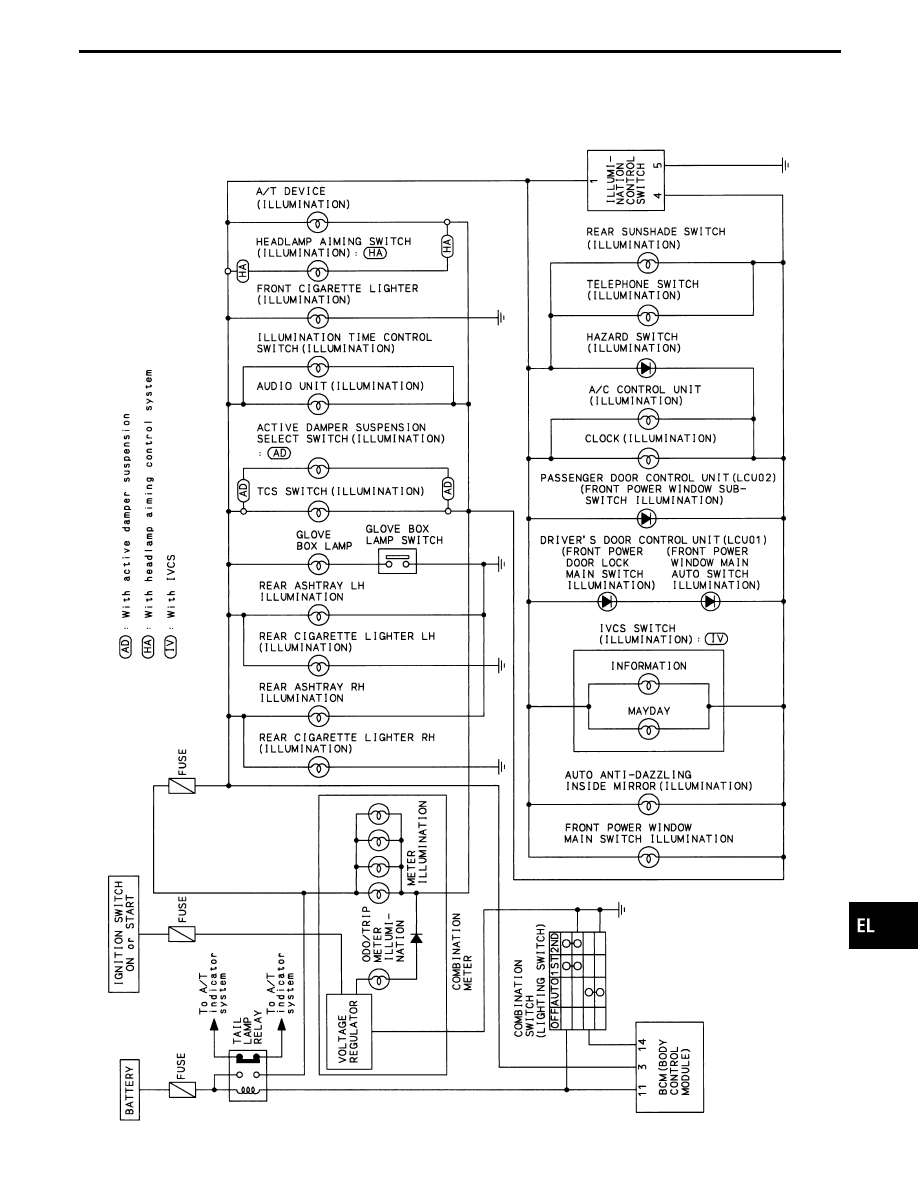

WITH NAVIGATION SYSTEM

TEL351M

ILLUMINATION

Schematic (Cont’d)

EL-130
