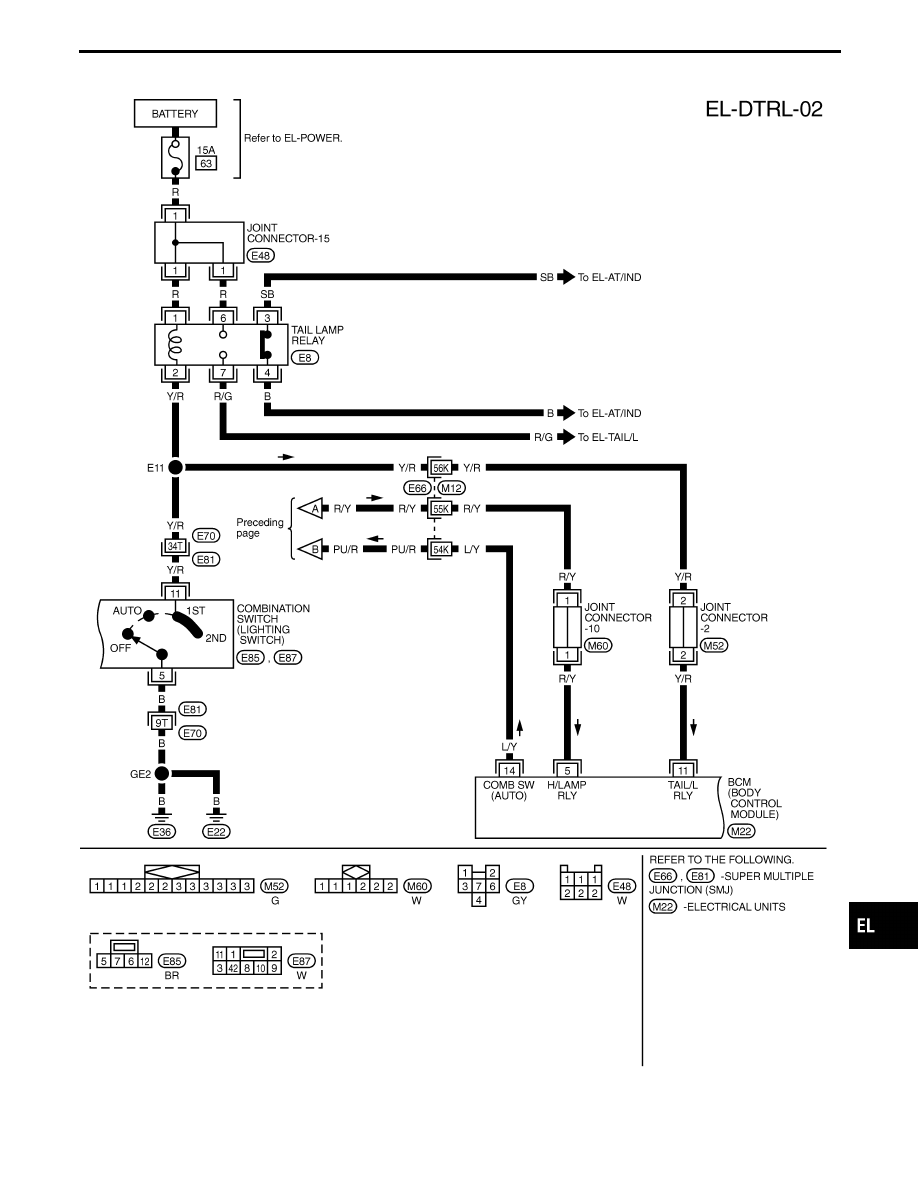

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-95

TEL728B

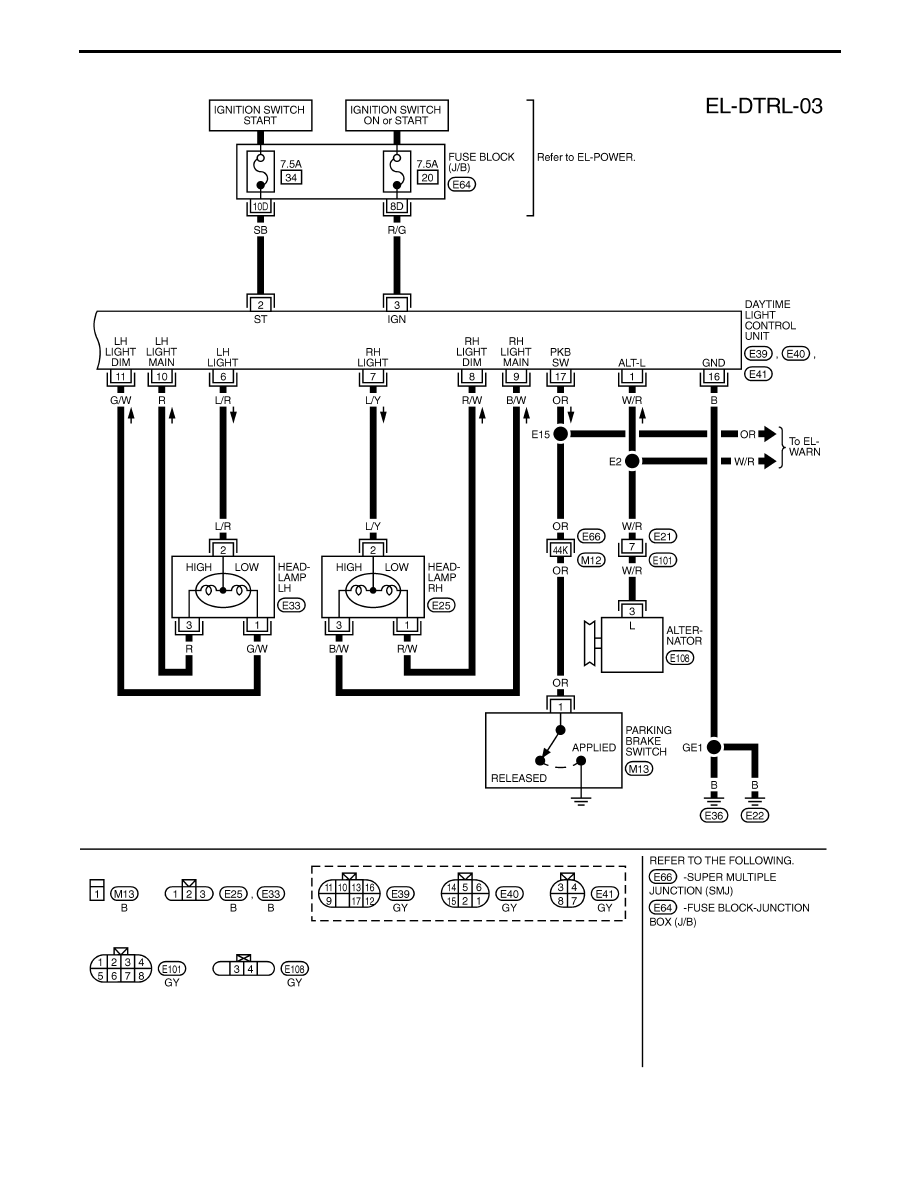

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-96

TEL729B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

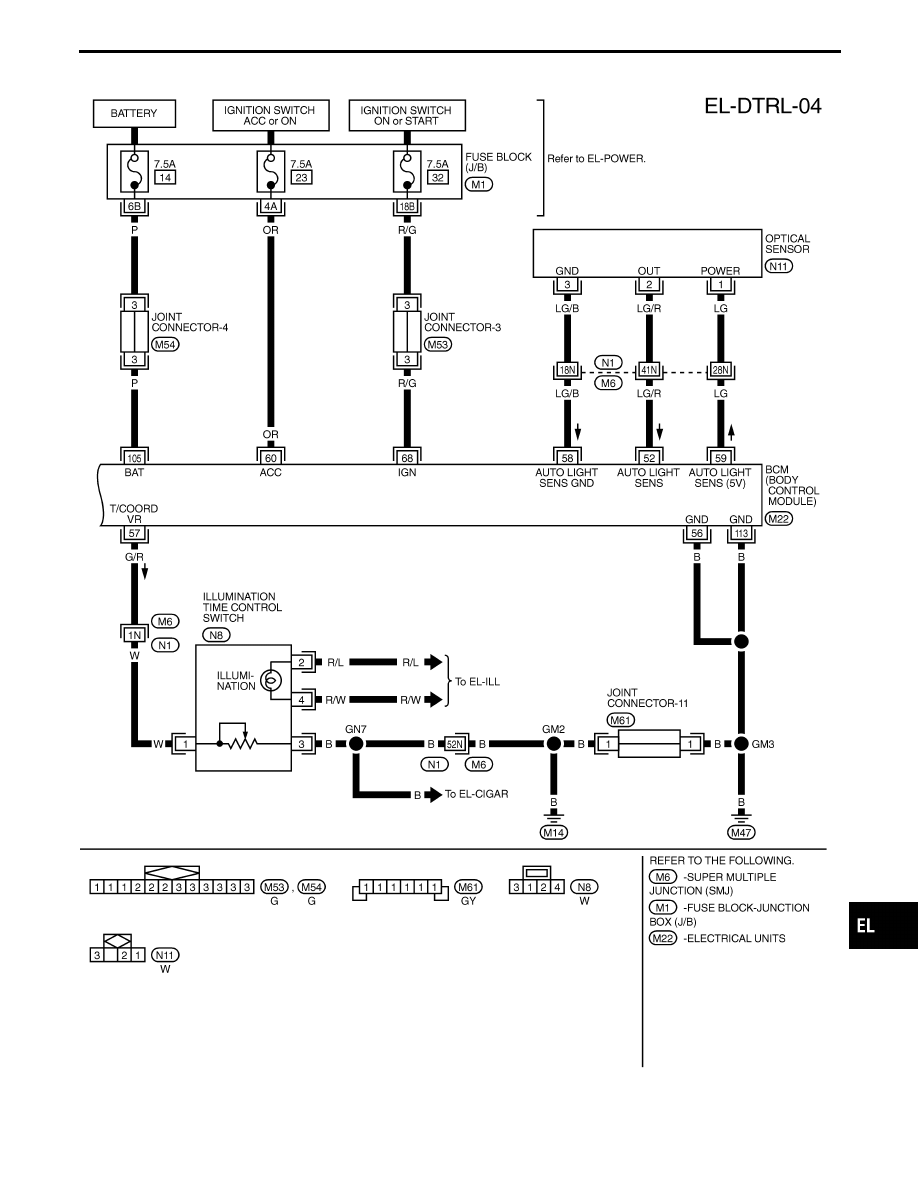

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-97

Trouble Diagnoses

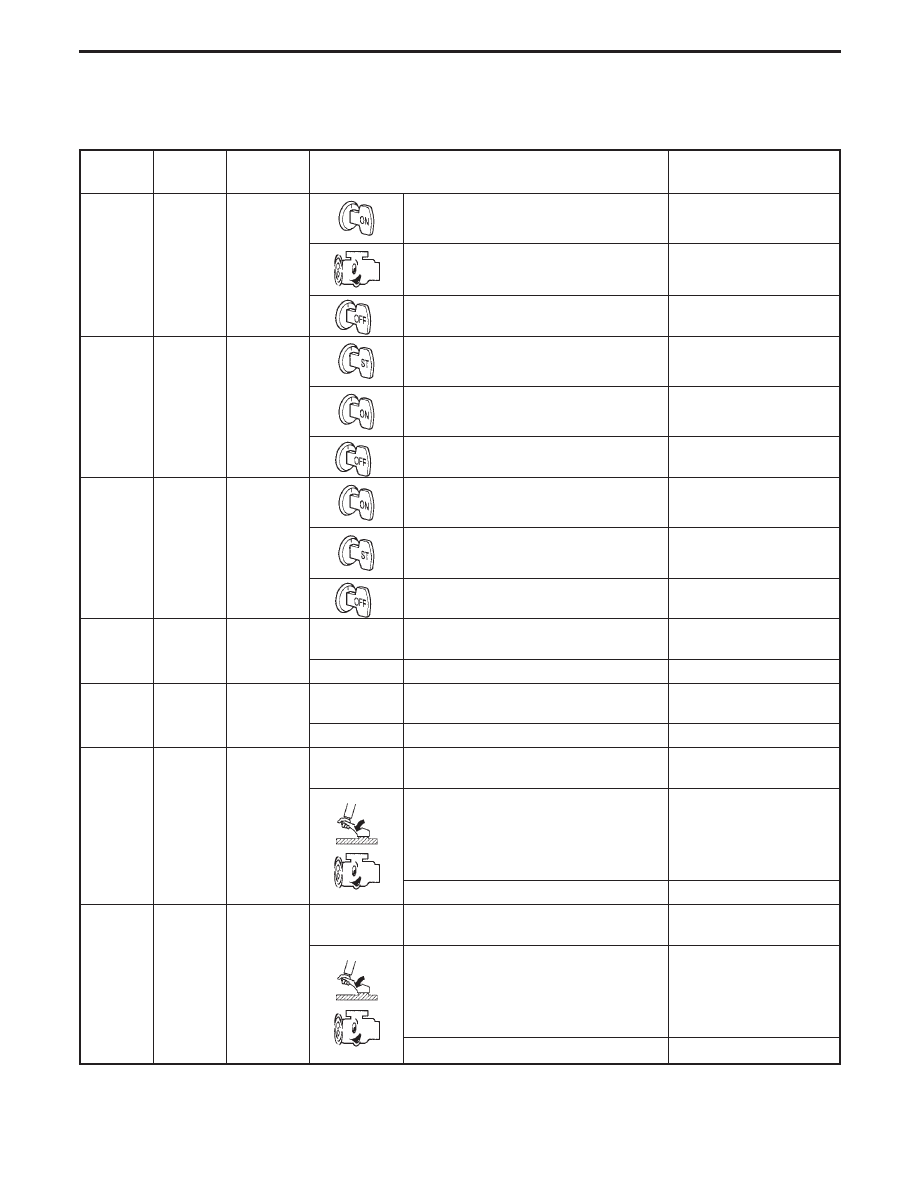

DAYTIME LIGHT CONTROL UNIT INSPECTION TABLE

(Data are reference values.)

Terminal

No.

Wire color

Item

Condition

Judgement

standard

1

W/R

Alternator

When turning ignition switch to “ON”

Less than 1V

When engine is running

Battery voltage

When turning ignition switch to “OFF”

Less than 1V

2

SB

Start signal

When turning ignition switch to “ST”

Battery voltage

When turning ignition switch to “ON” from
“ST”

Less than 1V

When turning ignition switch to “OFF”

Less than 1V

3

R/G

Power

source

When turning ignition switch to “ON”

Battery voltage

When turning ignition switch to “ST”

Battery voltage

When turning ignition switch to “OFF”

Less than 1V

4

G

Power

source

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

Except the above

1V or less

5

L/W

Power

source

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

Except the above

Less than 1V

6

L/R

LH head-

lamp control

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Approx. half battery voltage

Except the above

Less than 1V

7

L/Y

RH head-

lamp control

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Battery voltage

Except the above

Less than 1V

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

EL-98
