STEERING WHEEL

PS-7

C

D

E

F

H

I

J

K

L

M

A

B

PS

STEERING WHEEL

PFP:48430

On-Vehicle Service

AGS000A6

●

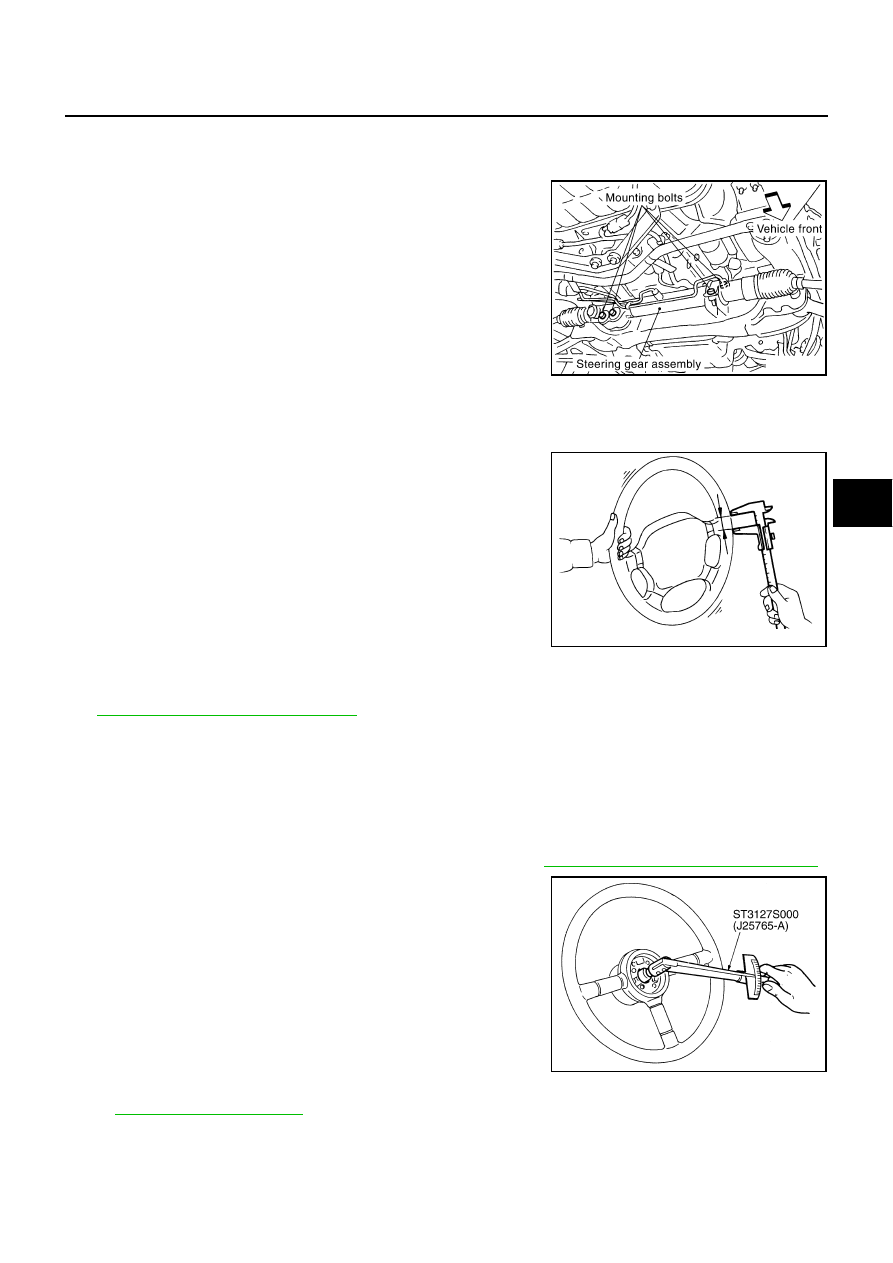

Checking condition of installation
Check installation condition of steering gear assembly, front sus-
pension, axle and steering column.

●

Check if movement exists when steering wheel is moved up and
down, to the left and right and to the axial direction.

●

Check if the mounting bolts for the steering gear are loose or
not.

CHECKING STEERING WHEEL PLAY

1.

Set the tires to the straight ahead direction, start the engine,
then turn the steering wheel to the left and right lightly, and mea-
sure the steering wheel movement on the outer circumference
when the steering wheel is turned up to the tires start moving.

●

It is not within specification, check the following for loose or
worn components.

–

Steering gear assembly

–

Steering column

–

Front suspension and axle

CHECKING NEUTRAL POSITION ON STEERING WHEEL

●

Check neutral position on steering wheel after confirming that front wheel alignment is correct. Refer to

FSU-6, "Wheel Alignment Inspection"

 .

1.

Set the vehicle to the straight ahead direction, check if steering wheel is in the neutral position.

2.

If it is not in the neutral position, remove the steering wheel and reinstall it correctly.

3.

If the neutral position cannot adjust in the two teeth of steering column shaft, loosen tie-rod lock nuts of
steering outer sockets, then adjust the tie-rods by the same amount in the opposite direction.

CHECKING STEERING WHEEL TURNING TORQUE

1.

Park vehicle on a level in the dry surface, set parking brake.

2.

Remove driver air bag module from the steering wheel. Refer to

SRS-38, "DRIVER AIR BAG MODULE"

 .

3.

Start the engine at idle, make steering fluid reach to normal
operating temperature, then check steering wheel turning torque
with the pre-load gauge (special service tool).

4.

If steering wheel turning force is out of specification, check relief hydraulic pressure of the oil pump. Refer
to

PS-7, "On-Vehicle Service"

 .

End play of the axle direction for steering wheel:

0 mm (0 in)

Tightening torque:

135 - 164 N·m (14 - 16 kg-m, 100 - 120 ft-lb)

SGIA0383E

Steering wheel play

: 0 - 35 mm (0 - 1.38 in)

SST489B

Turning torque:

Less than 7.45 N·m (0.76 kg-m, 66 in-lb)

SGIA0480E

PS-8

STEERING WHEEL

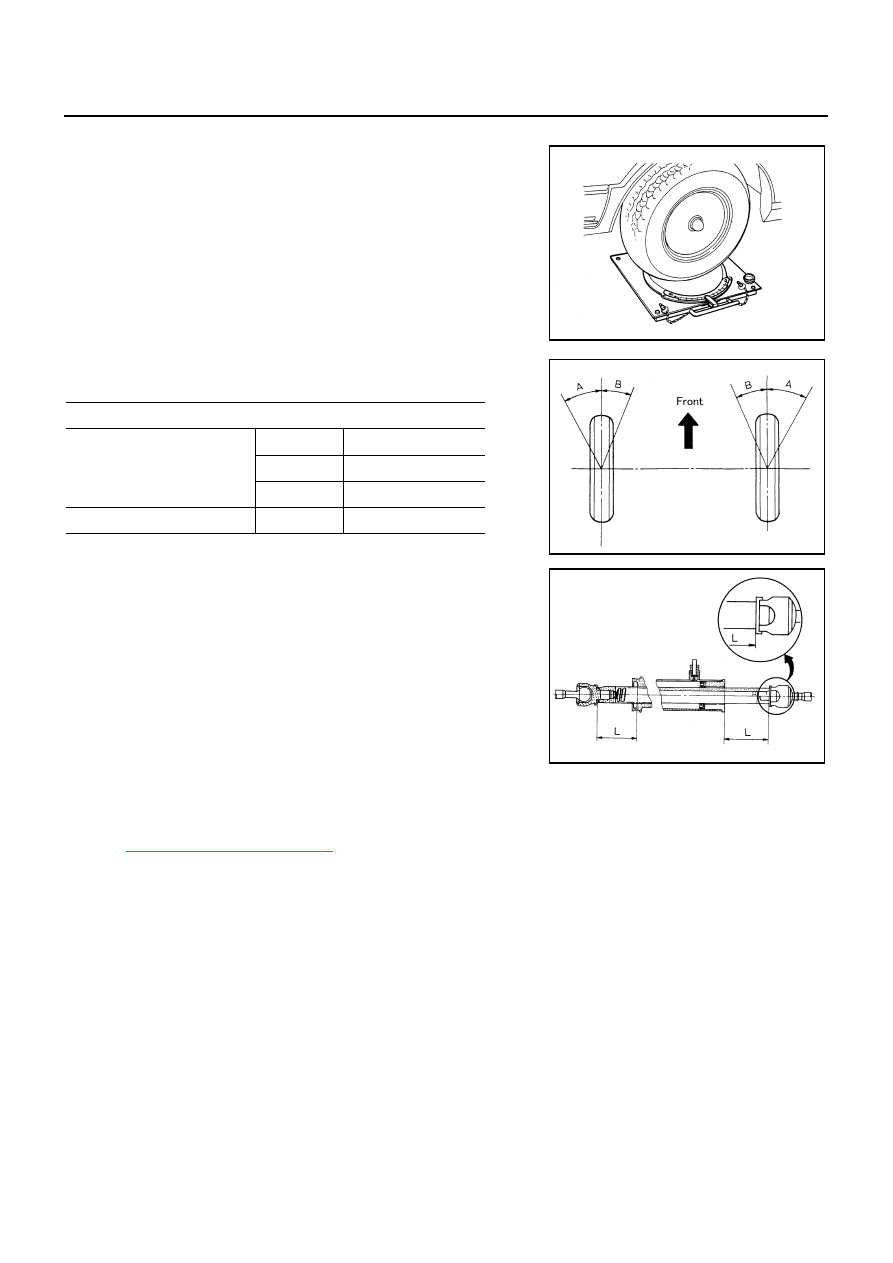

CHECKING FRONT WHEEL TURNING ANGLE

●

Check front wheel turning angle after the toe-in inspection.
Place the front wheels on turning radius gauges and the rear
wheels on stands so that the vehicle can be level. Check the
maximum inner and outer wheel turning angles for LH and RH
road wheels.

●

Start engine and run at idle, turn the steering wheel all the way
right and left, measure the turning angle.

●

If it is not within specification, measure the rack strokes.

●

If the rack stroke is out of specification, disassemble steering
gear to check the rack stroke.

●

Turning angles are not adjustable. If any of the steering angles
is not within specification, check the following components for
wear or damage.

–

Steering gear

–

Steering column

–

Front suspension components

If they are damaged, replace with new one respectively.

Removal and Installation

AGS000A7

Refer to

PS-9, "STEERING COLUMN"

 .

FAA0016D

Turning angle at full turns

Inner wheel (Angle: A)

Minimum

30

°

55

′

 (30.92

°

)

Nominal

33

°

55

′

 (33.92

°

)

Maximum

34

°

55

′

 (34.92

°

)

Outer wheel (Angle: B)

Nominal

28

°

45

′

 (28.75

°

)

SGIA0055E

Rack stroke “L”

: 60 mm (2.36 in)

STC0034D

STEERING COLUMN

PS-9

C

D

E

F

H

I

J

K

L

M

A

B

PS

STEERING COLUMN

PFP:48810

Removal and Installation

AGS0008E

NOTE:

●

Care must be taken not to give axial impact to steering column assembly during removal and installation.

●

Care must be taken not to move steering gear during removal of steering column assembly.

REMOVAL

1.

Set vehicle to straight-ahead direction.

2.

Remove driver air bag module. Refer to

SRS-38, "DRIVER AIR BAG MODULE"

 .

3.

Remove steering upper and lower covers.

4.

Remove combination switch & spiral cable. Refer to

SRS-40, "SPIRAL CABLE"

 .

5.

Remove hood opener.

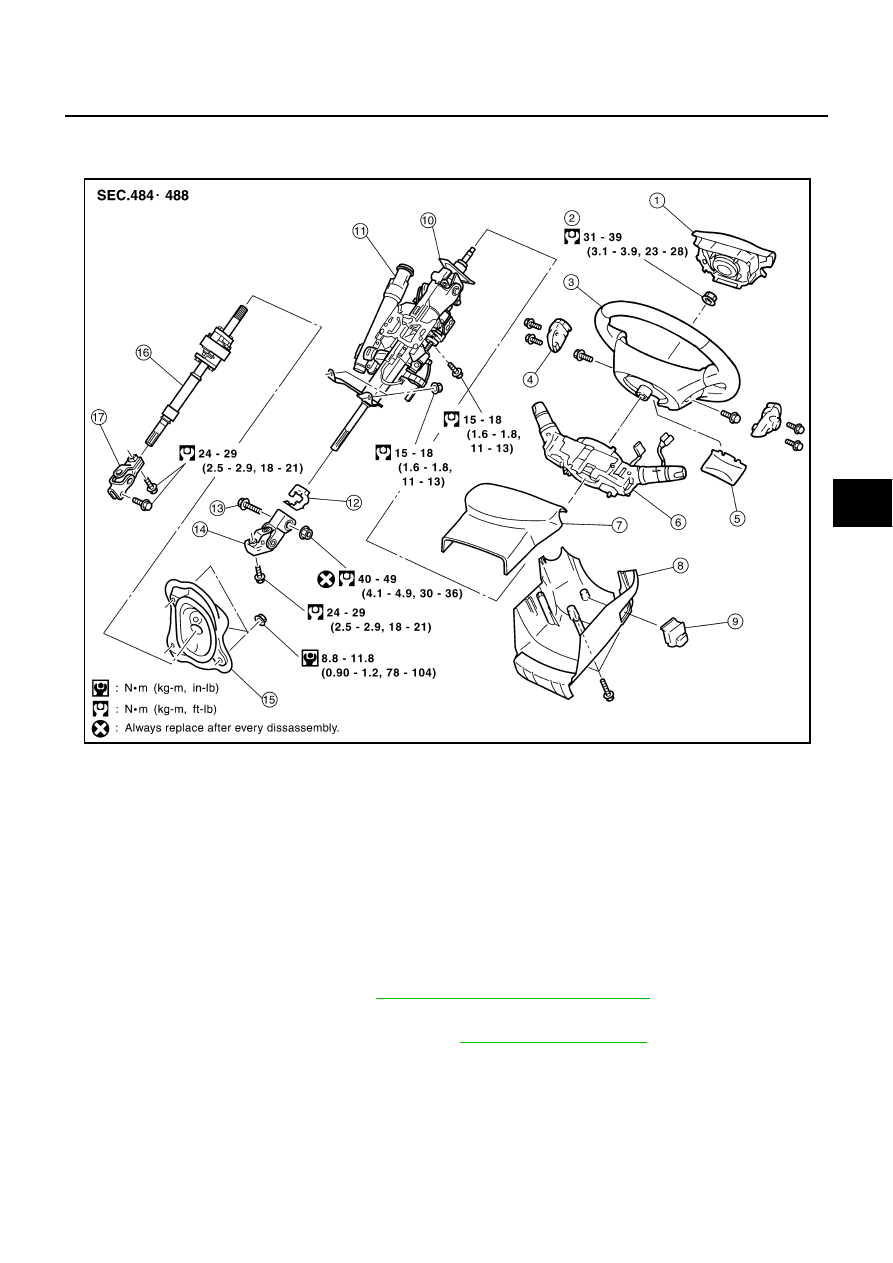

1.

Driver air bag module

2.

Steering wheel lock nut

3.

Steering wheel

4.

Steering wheel switch

5.

Lower lid

6.

Combination switch & spiral cable

7.

Column upper cover

8.

Column lower cover

9.

Tilt switch

10. Steering column assembly

11. Ignition switch

12. Collar

13. Special bolt

14. Upper joint

15. Hole cover

16. Lower shaft

17. Lower joint

SGIA0385E

PS-10

STEERING COLUMN

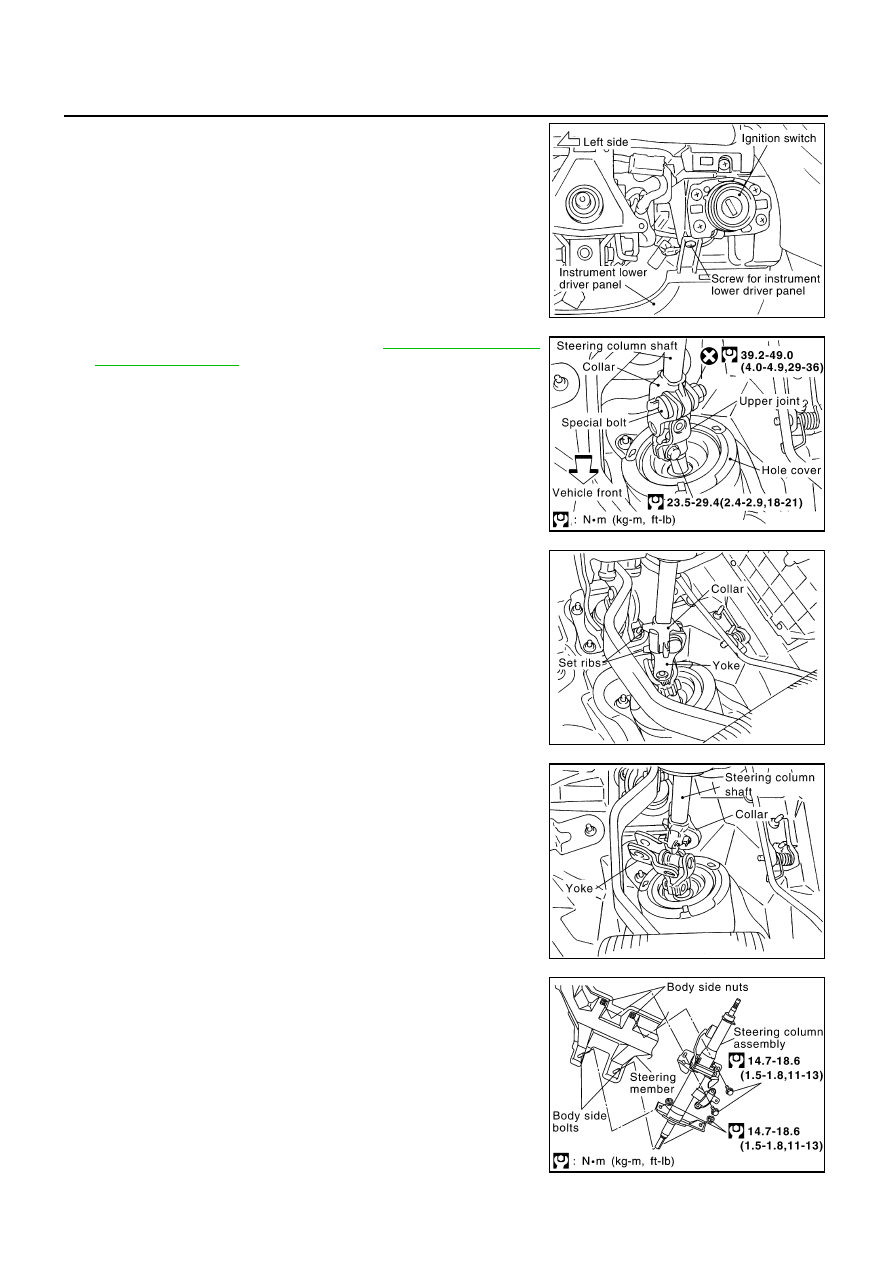

6.

Remove cover of ignition switch.

7.

Remove screw for the instrument lower driver panel as shown in
the figure.

8.

Disconnect the TCS OFF switch harness connector, data link
connector for CONSULT-II.

9.

Disconnect steering lock harness connector from steering col-
umn.

10. Remove knee protector lower. Refer to

IP-10, "INSTRUMENT

PANEL ASSEMBLY"

11. Separate steering column shaft from upper joint in the following

procedure.

a.

Loosen nut of special bolt for the lower yoke of upper joint.

NOTE:
Do not reuse nut for special bolt.

b.

Turn steering wheel to the left to appear set ribs of collar.

c.

Fix steering wheel with a string in order not to turn then, remove
special bolt and nut.

d.

Expand the set ribs outside of yoke lightly, then disengage them
from yoke.

e.

Raise yoke to separate from collar. As a result, steering column
shaft separates from upper joint.

CAUTION:

Be careful to handle collar because it is easily broken.

12. Remove mounting bolts and nuts from steering column assem-

bly, then remove it from the vehicle.

SGIA0387E

SGIA0388E

SGIA0389E

SGIA0390E

SGIA0391E
