FRONT FOG LAMP

LT-79

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

through front fog lamp switch, lighting switch and grounds M25 and M115.

The front fog lamp relay is energized and power is supplied

●

from front fog lamp relay terminal 5

●

to front fog lamp LH and RH terminals 2.

Ground is supplied

●

to front fog lamp  LH and RH terminals 1

●

through grounds E24, E42 and E62.

With power and ground supplied, the front fog lamps illuminate.

BATTERY SAVER CONTROL

When the ignition switch is turned from ON (or START) to OFF (or ACC) positions while front fog lamps are
illuminated, the RAP signal is supplied to terminal 10 of the headlamp battery saver control unit from BCM ter-
minal 135.
After counting 45 seconds by the RAP signal from the BCM to headlamp battery saver control unit, the ground
supply to headlamp relay-1 terminal 1 from headlamp battery saver control unit terminals 2 and 8 is termi-
nated.
Then the front fog lamps are turned off.
The front fog lamps are turned off when front door (driver or passenger side) is opened even if 45 seconds
have not passed after ignition switch is turned from ON (or START) to OFF (or ACC) positions while front fog
lamp are illuminated.
When the lighting switch is turned from OFF to 2ND after front fog lamps are turned to off by the battery saver
control, ground is supplied

●

to headlamp relay-1 terminal 1 from headlamp battery saver control unit terminals 2 and 8

●

through headlamp battery saver control unit terminals 3 and 9 from lighting switch terminal 12.

Then front fog lamps illuminate again.

LT-80

FRONT FOG LAMP

Schematic

AKS00ARX

TKWA0541E

FRONT FOG LAMP

LT-81

C

D

E

F

G

H

I

J

L

M

A

B

LT

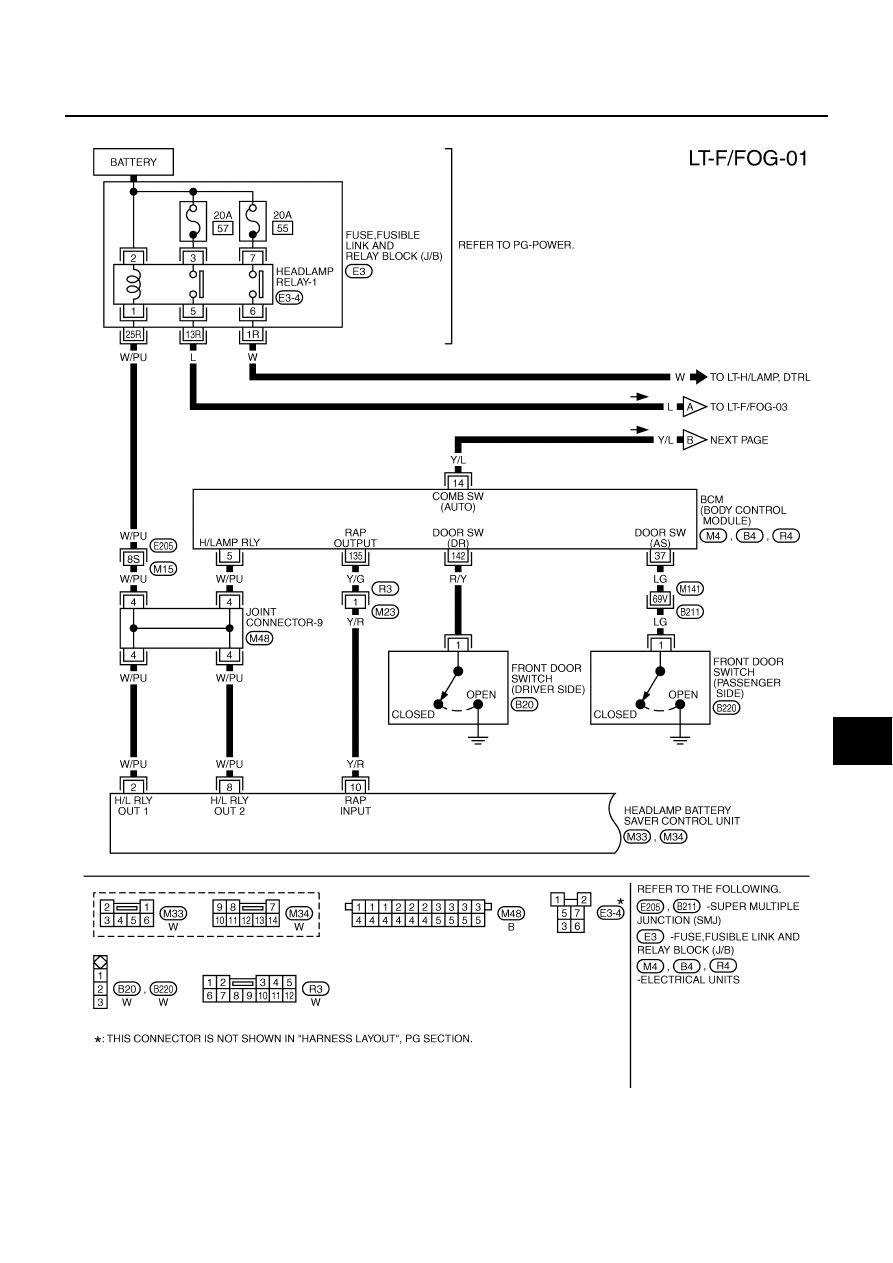

Wiring Diagram — F/FOG —

AKS003RS

TKWA0542E

LT-82

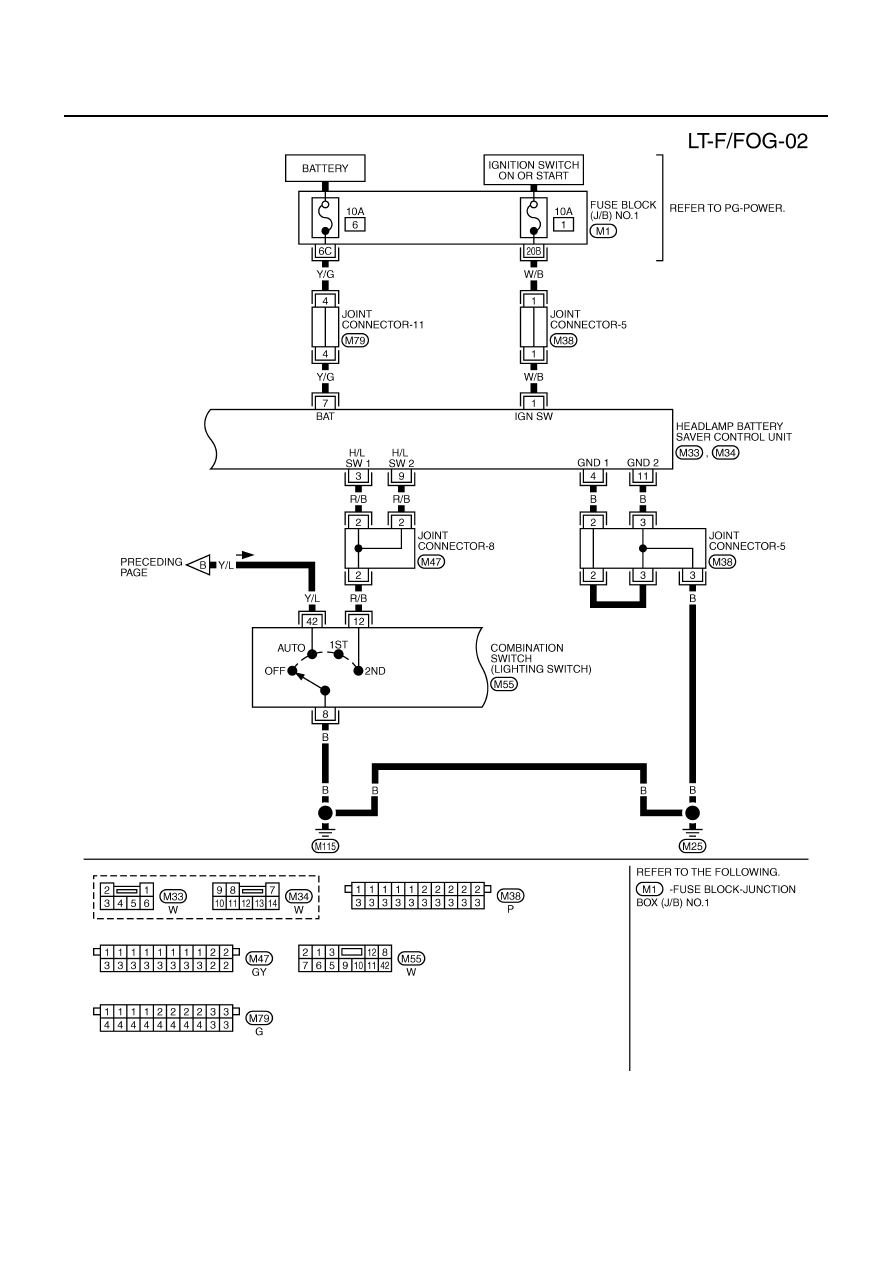

FRONT FOG LAMP

TKWA0543E
