FRONT DISC BRAKE

BR-23

C

D

E

G

H

I

J

K

L

M

A

B

BR

●

It is not necessary to remove bolts on torque member and brake hose except for disassembly or
replacement of caliper assembly. In this case, hang cylinder body with a wire so as not to stretch
brake hose.

●

Do not damage piston boot.

●

If any shim is subject to serious corrosion, replace it with a new one.

●

Always replace shim and shim cover as a set when replacing brake pads.

●

Keep rotor free from brake fluid.

●

Burnish the brake pads and disc rotor mutually contacting surfaces, after refinishing or replacing
rotors, after replacing pads, or if a soft pedal occurs at very low mileage. Refer to

BR-27, "BRAKE

BURNISHING PROCEDURE"

 .

Removal and Installation of Brake Pad

NFS000SE

REMOVAL

1.

Remove tires from vehicle with power tool.

2.

Remove lower sliding pin bolt.

3.

Hang cylinder body with a wire, and remove pads, pad retainers,
shims, and shim cover from torque member.

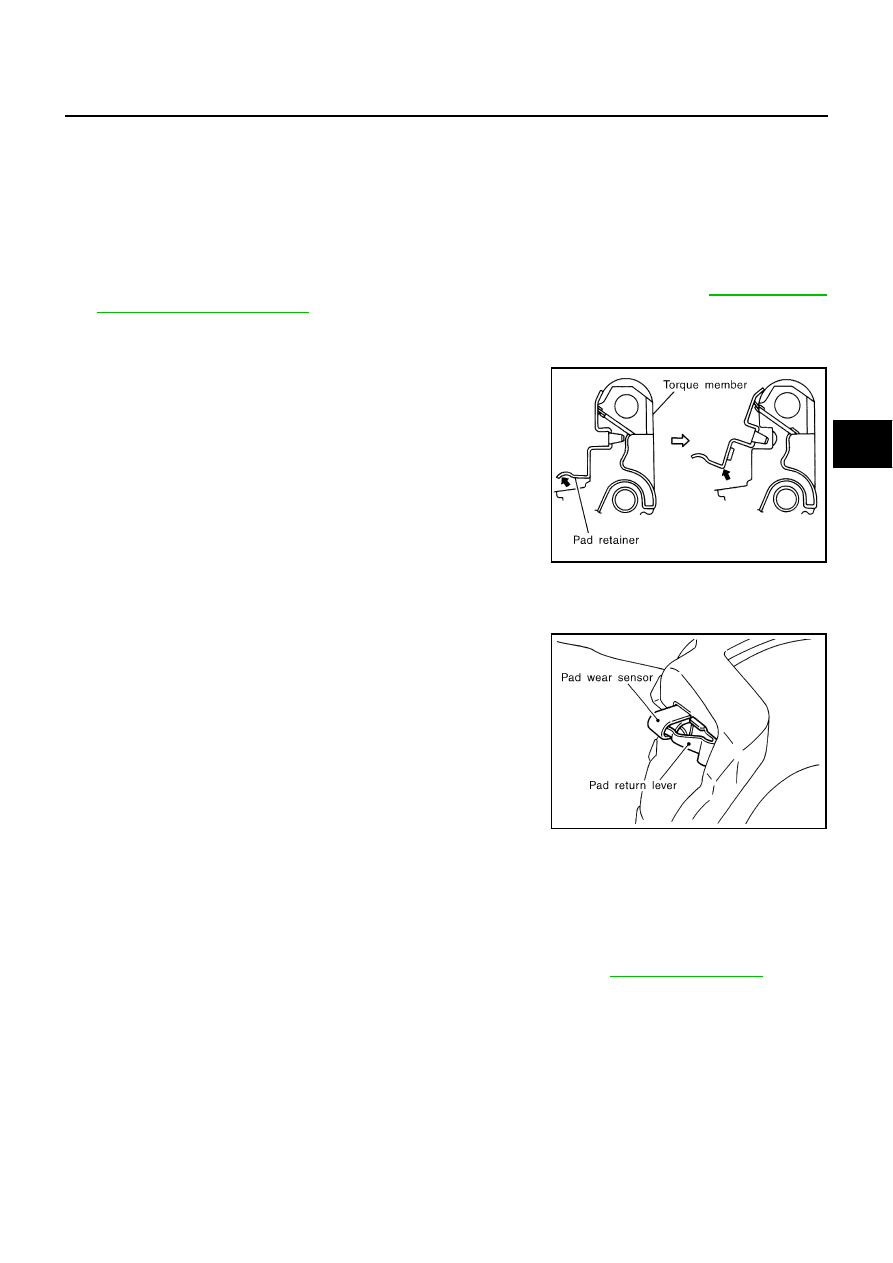

CAUTION:

When removing the pad retainer from the torque member,
lift it in the direction indicated by the arrow in the figure so
that it does not deform.

INSTALLATION

1.

Apply PBC (Poly Butyl Cuprysil) grease or silicone-based grease to between pad and shim. Install shim,
shim cover, to pad.

2.

Apply PBC (Poly Butyl Cuprysil) grease or silicone-based
grease to between pad retainer and pad. Install pad retainers
and pads to torque member.

CAUTION:

●

Securely assemble pad retainers so that they are not
being lifted up from torque member.

●

Both inner and outer pads have a pad return system on
the pad retainer. Install pad return lever securely to pad
wear sensor.

3.

Install cylinder body to torque member.

CAUTION:

In the case of replacing a pad with new one, check a brake fluid level in the reservoir tank because
brake fluid returns to master cylinder reservoir tank when pressing piston in.
NOTE:
Use a disc brake piston tool (commercial service tool) to easily press piston.

4.

Install lower sliding pin bolt, and tighten it to the specified torque. Refer to

BR-22, "Components"

 .

5.

Check front disc brake for drag.

6.

Install tires to vehicle.

SBR556E

SBR557E

BR-24

FRONT DISC BRAKE

Removal and Installation of Brake Caliper Assembly

NFS000SF

REMOVAL

1.

Remove tires from vehicle with power tool.

2.

Fasten disc rotor using wheel nut.

3.

Drain brake fluid. Refer to

BR-9, "Drain and Refill"

 .

4.

Remove union bolt, and then disconnect brake hose from caliper assembly.

5.

Remove torque member mounting bolts, and remove brake cali-
per assembly.

CAUTION:

Do not drop brake pad.

6.

Remove disc rotor.

CAUTION:

Put matching marks on wheel hub assembly and disc rotor,
if it is necessary to remove disc rotor.

INSTALLATION

CAUTION:

●

Refill with new brake fluid “DOT 3”.

●

Never reuse drained brake fluid.

1.

Install disc rotor.

CAUTION:

Put alignment marks on disc rotor and wheel hub at the time of removal when reusing disc rotor.

2.

Install brake caliper assembly to vehicle, and tighten torque member mounting bolts to the specified
torque. Refer to

BR-22, "Components"

 .

CAUTION:

Do not allow oil or any moisture on all contact surfaces between steering knuckle and caliper
assembly, bolts, and washer.

3.

Install brake hose to brake caliper assembly, and tighten union
bolts to the specified torque. Refer to

BR-12, "Removal and

Installation of Front Brake Tube and Brake Hose"

 .

4.

Refill with new brake fluid and bleed air. Refer to

BR-10, "Bleed-

ing Brake System"

 .

5.

Check front disc brake for drag.

6.

Install tires to vehicle.

SFIA2437E

SDIA2608E

SFIA2431E

FRONT DISC BRAKE

BR-25

C

D

E

G

H

I

J

K

L

M

A

B

BR

Disassembly and Assembly of Brake Caliper Assembly

NFS000SG

NOTE:
Do not remove torque member, pads, shims, shim covers, and pad retainers when disassembling and assem-
bling cylinder body assembly.

DISASSEMBLY

1.

Remove sliding pin bolt, and then remove cylinder body from torque member.

CAUTION:

Do not drop pads, shims, shim covers and pad retainers from torque member.

2.

Remove sliding pins and sliding pin boots from torque member.

3.

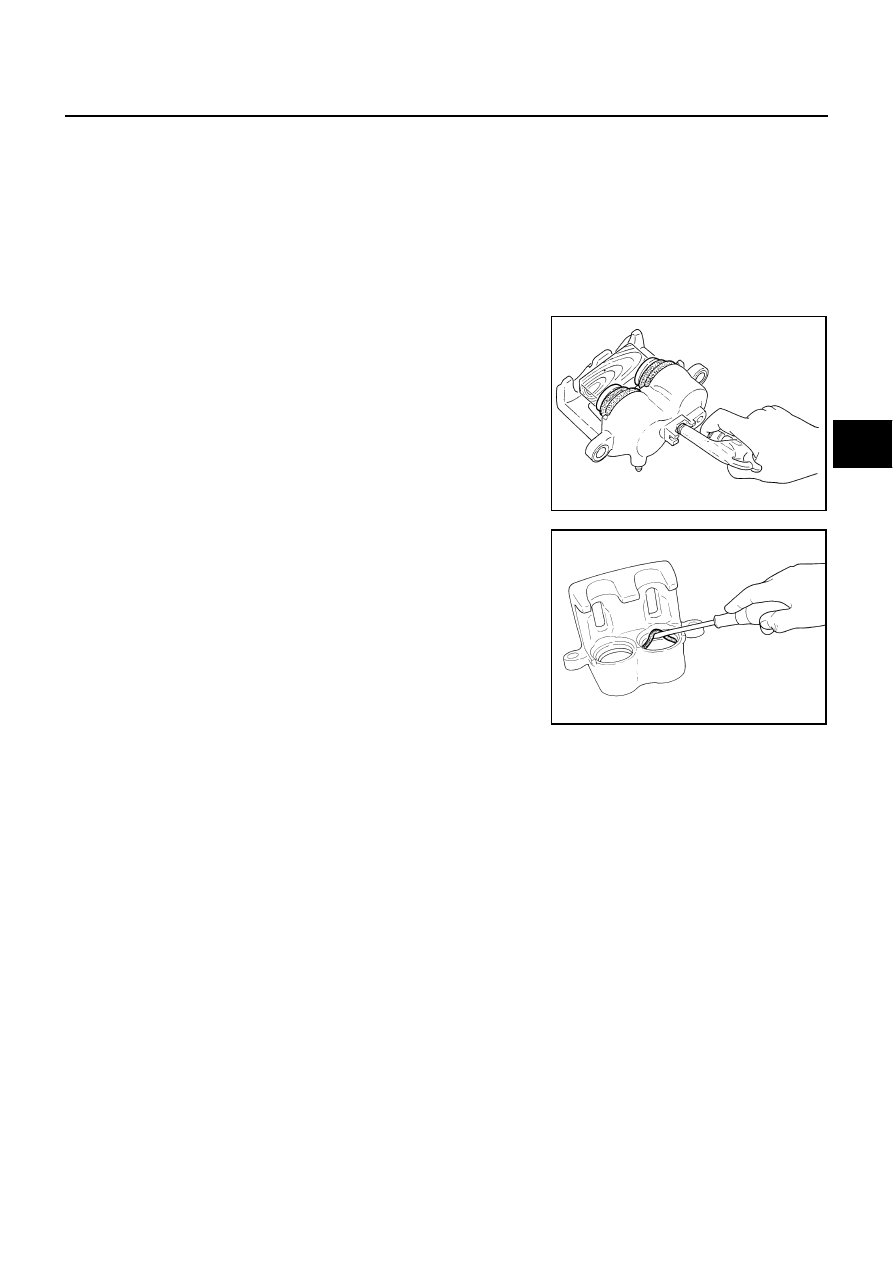

Place a wooden block as shown in the figure, and blow air from
union bolt mounting hole to remove pistons and piston boots.

CAUTION:

Do not get fingers caught in the pistons.

4.

Remove piston seal from cylinder body using a flat-bladed
screwdriver.

CAUTION:

Be careful not to damage a cylinder inner wall.

INSPECTION AFTER DISASSEMBLY
Cylinder Body

Check the inner wall of cylinder for corrosion, wear, and damage. If a malfunction is detected, replace cylinder
body.

CAUTION:

Clean cylinder body using new brake fluid. Never use mineral oils such as gasoline or kerosene.

Torque Member

Check torque member for wear, cracks, and damage. Replace if there are.

Piston

Check the piston surface for corrosion, wear, and damage. If a malfunction is detected, replace applicable
part.

CAUTION:

A piston sliding surface is plated. Do not polish with sandpaper.

Sliding Pin, Sliding Pin Bolt, and Sliding Pin Boot

Check sliding pin, sliding pin bolt, and sliding pin boot for wear, damage, and cracks. Replace if there are.

BRB0032D

SFIA0141E

BR-26

FRONT DISC BRAKE

ASSEMBLY

1.

Apply polyglycol ether based lubricant to piston seal, and install
them to cylinder body.

CAUTION:

Do not reuse piston seal.

2.

Apply rubber grease to piston boot. Cover the piston end with
piston boot, and then install cylinder side lip on piston boot
securely into a groove on cylinder body.

CAUTION:

Do not reuse piston boot.

3.

Apply brake fluid to piston. Push piston into cylinder body by
hand and push piston boot piston-side lip into the piston groove.

CAUTION:

Press the piston evenly and vary the pressing point to pre-
vent cylinder inner wall from being rubbed.

4.

Install sliding pins and sliding pin boots to torque member.

5.

Install torque member to steering knuckle, and tighten mounting bolts to the specified torque. Refer to

BR-

22, "Components"

 .

CAUTION:

Do not allow oil or any moisture on all contact surfaces between steering knuckle and brake cali-
per assembly.

6.

Press in piston until pads can be installed, and then install cylinder body to torque member.

7.

Tighten sliding pin bolts to the specified torque. Refer to

BR-22, "Components"

 .

SFIA2399E

SFIA2432E

SFIA2279E
