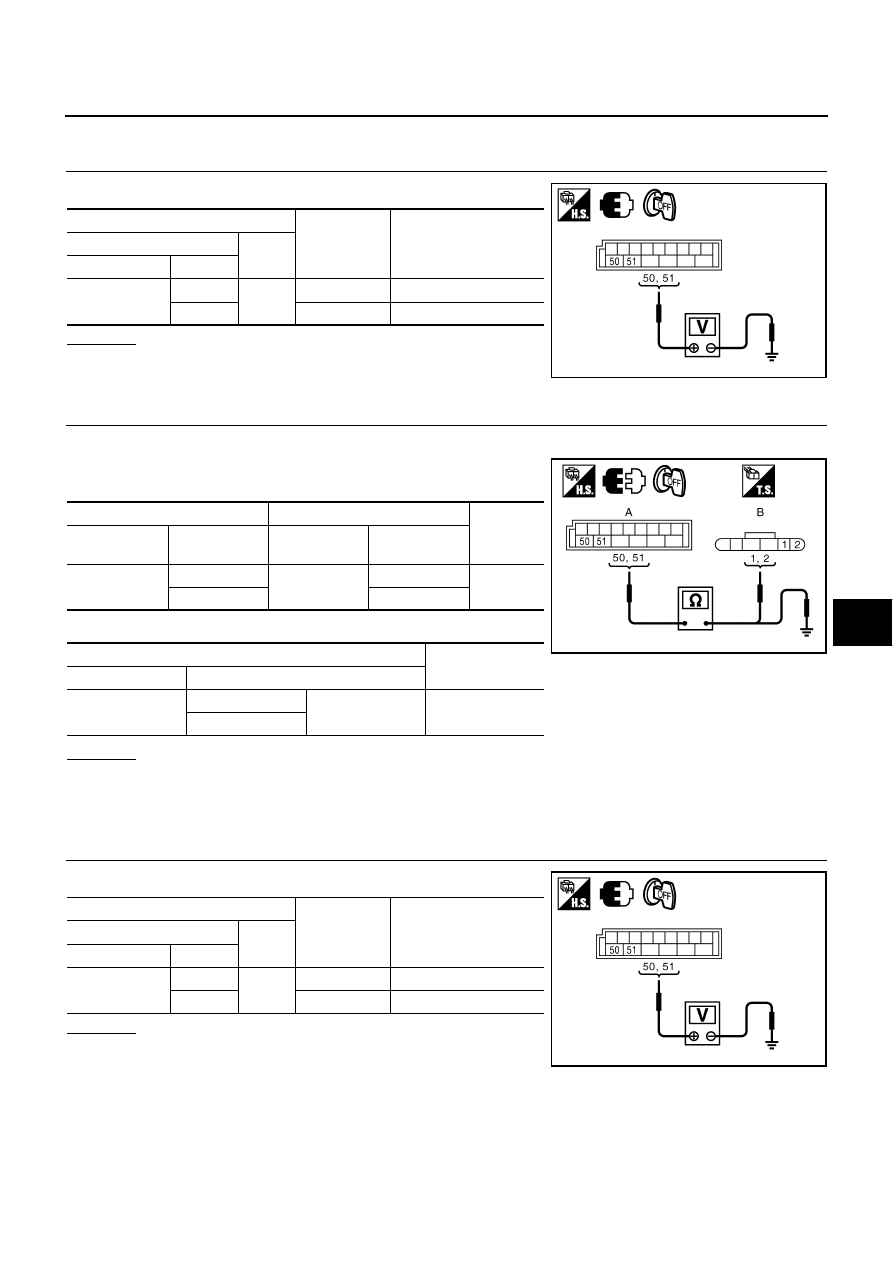

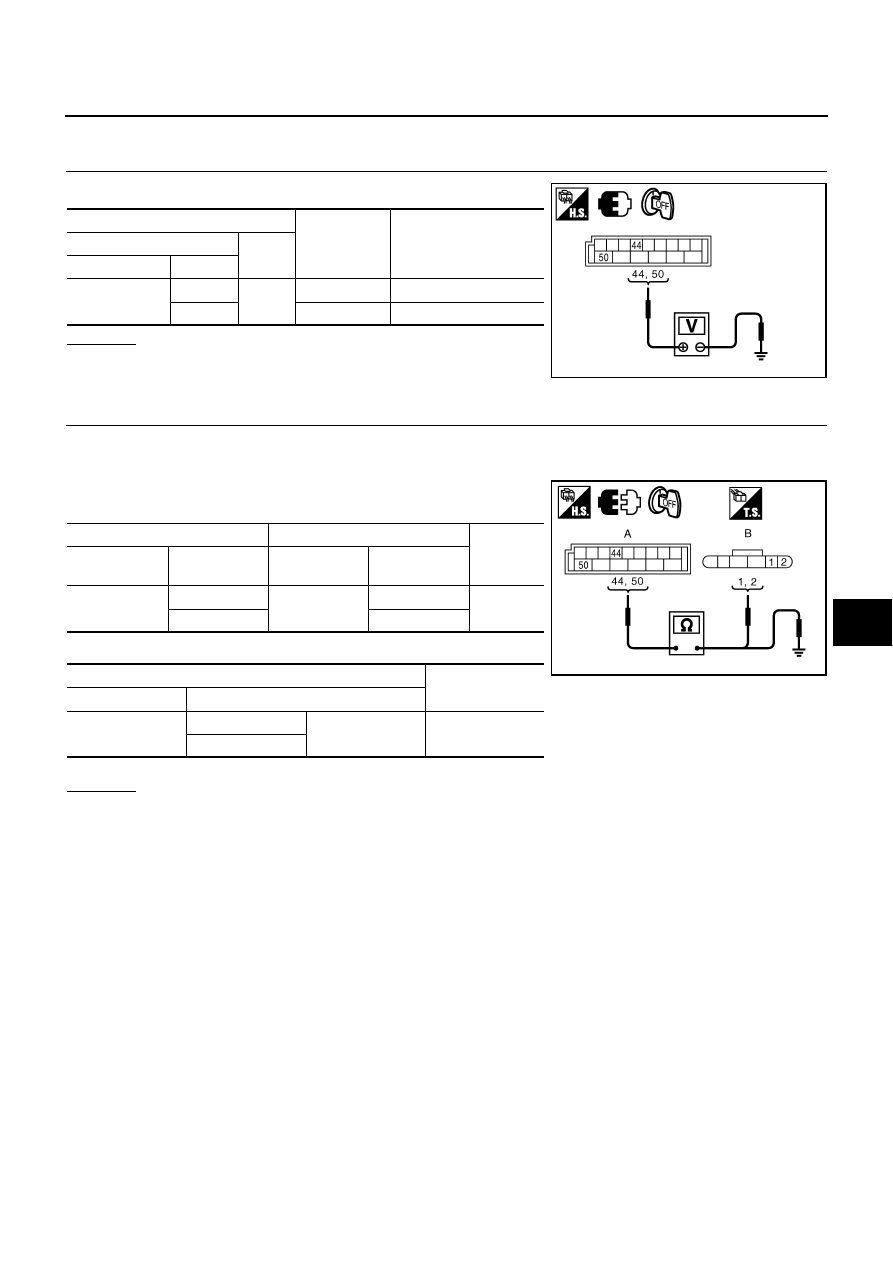

POWER DOOR LOCK SYSTEM BL-37 C D E F G H J K L M A B BL Check Door Lock Actuator/Driver Side NIS001X1 1. CHECK OUTPUT SIGNAL Check voltage between BCM connector and ground. OK or NG OK >> GO TO 2. NG >> Replace BCM. 2. CHECK DOOR LOCK ACTUATOR CIRCUIT 1. Turn ignition switch OFF. 2. Disconnect BCM and front door lock actuator driver side connector. 3. Check continuity between BCM connector and front door lock 4. Check continuity between BCM connector and ground. OK or NG OK >> Replace front door lock actuator (driver side). NG >> Repair or replace harness. Terminals Condition of door lock and Voltage (V) (Approx.) (+) (–) BCM connector Terminal M2 50 Ground Lock 0 → Battery voltage → 0 44 Unlock 0 → Battery voltage → 0 PIIB6060E A B Continuity BCM connector Terminal Door lock actu- ator connector Terminal M2 50 D14 2 Yes 44 1 A Continuity BCM connector Terminal M2 50 Ground No 44 PIIB6061E |
