FRONT WIPER AND WASHER SYSTEM

WW-9

C

D

E

F

G

H

I

J

L

M

A

B

WW

Sample Operation: (When Wiper Switch Turned to LO Position)

●

When wiper switch is turned to LO position, front wiper LO contact in combination switch turns ON. At this
time if OUTPUT 1 transistor is activated, BCM detects that voltage changes in INPUT 3.

●

When BCM detects that voltage changes in INPUT 3 while OUTPUT 1 transistor is ON, it judges that front
wiper switch is in LO position. Then BCM sends front wiper request signal (LO) to IPDM E/R using CAN
communication.

●

If BCM detects that voltage changes in INPUT 3 when OUTPUT 1 transistor is activated again, it recog-
nizes that wiper switch is still in LO position.

NOTE:
Each OUTPUT terminal transistor is activated at 10 ms intervals. Therefore after switch is turned ON, electri-
cal loads are activated with time delay. But this time delay is so short that it cannot be detected by human
senses.

PKID0469E

WW-10

FRONT WIPER AND WASHER SYSTEM

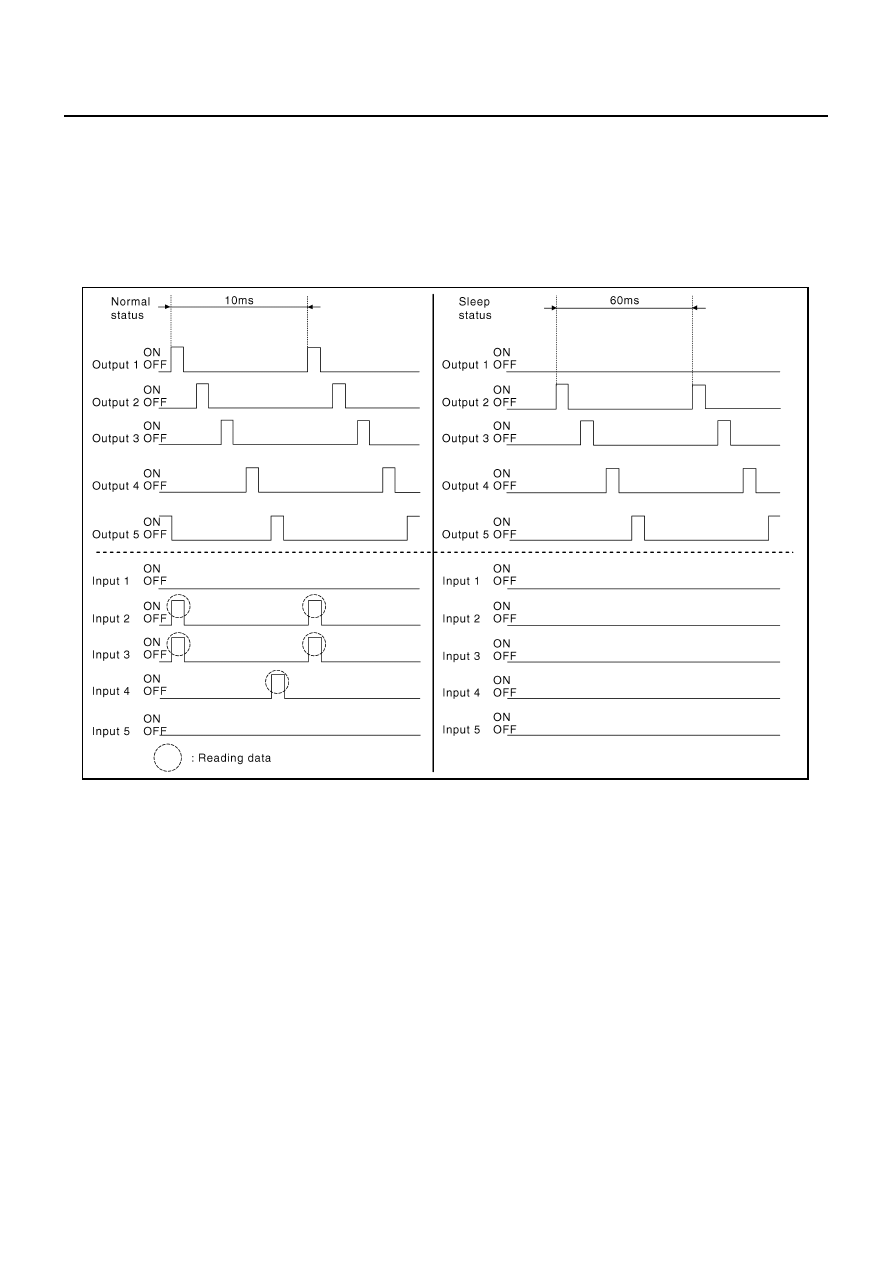

Operation Mode

Combination switch reading function has operation modes shown below.

1.

Normal status

–

When BCM is not in sleep status, OUTPUT terminals (1-5) each turn ON-OFF every 10 ms.

2.

Sleep status

–

When BCM is in sleep status, transistors of OUTPUT 1 and 5 stop the output, and BCM enters low current
consumption mode. OUTPUT 2, 3, and 4 turn ON-OFF every 60 ms, and only input from lighting switch
system is accepted.

PKIC0272E

FRONT WIPER AND WASHER SYSTEM

WW-11

C

D

E

F

G

H

I

J

L

M

A

B

WW

Wiper Dial Position Setting

Front wiper intermittent operation delay interval is determined from a combination of 3 switches (intermittent
operation dial position 1, 2, and 3) and vehicle speed signal.
After each intermittent operation delay interval, BCM sends front wiper request signal to IPDM E/R.

Example: For wiper dial position 1
Using combination switch reading function, BCM detects ON/OFF status of intermittent operation dial posi-
tions 1, 2, and 3.
When combination switch status is as listed below, BCM determines that it is wiper dial position 1.

●

Intermittent operation dial position 1: ON (Continuity exists between combination switch output 3 and input
1.)

●

Intermittent operation dial position 2: ON (Continuity exists between combination switch output 5 and input
1.)

●

Intermittent operation dial position 3: ON (Continuity exists between combination switch output 4 and input
2.)

BCM determines front wiper intermittent operation delay interval from wiper dial position and vehicle speed,
and sends wiper request signal (INT) to IPDM E/R.

CAN Communication System Description

NKS003WD

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-board multi-
plex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN Communication Unit

NKS003WE

Refer to

LAN-50, "CAN System Specification Chart"

 .

Wiper dial position

Intermittent operation

interval

Combination switch

Intermittent operation

dial position 1

Intermittent operation

dial position 2

Intermittent operation

dial position 3

1

Short

↑

↓

Long

ON

ON

ON

2

ON

ON

OFF

3

ON

OFF

OFF

4

OFF

OFF

OFF

5

OFF

OFF

ON

6

OFF

ON

ON

7

OFF

ON

OFF

WW-12

FRONT WIPER AND WASHER SYSTEM

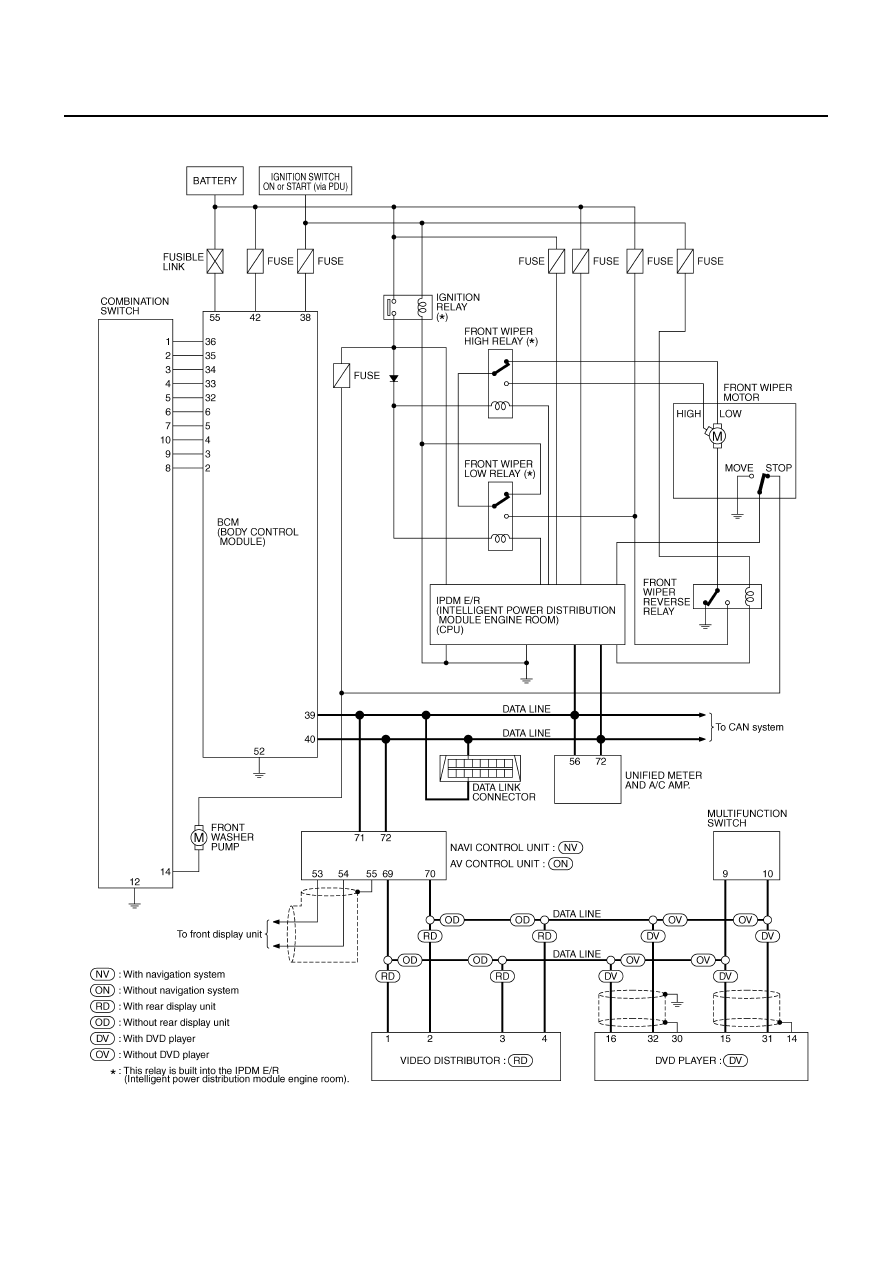

Schematic

NKS003WF

TKWT5089E
