POWER SEAT(PASSENGER SIDE)

SE-93

C

D

E

F

G

H

J

K

L

M

A

B

SE

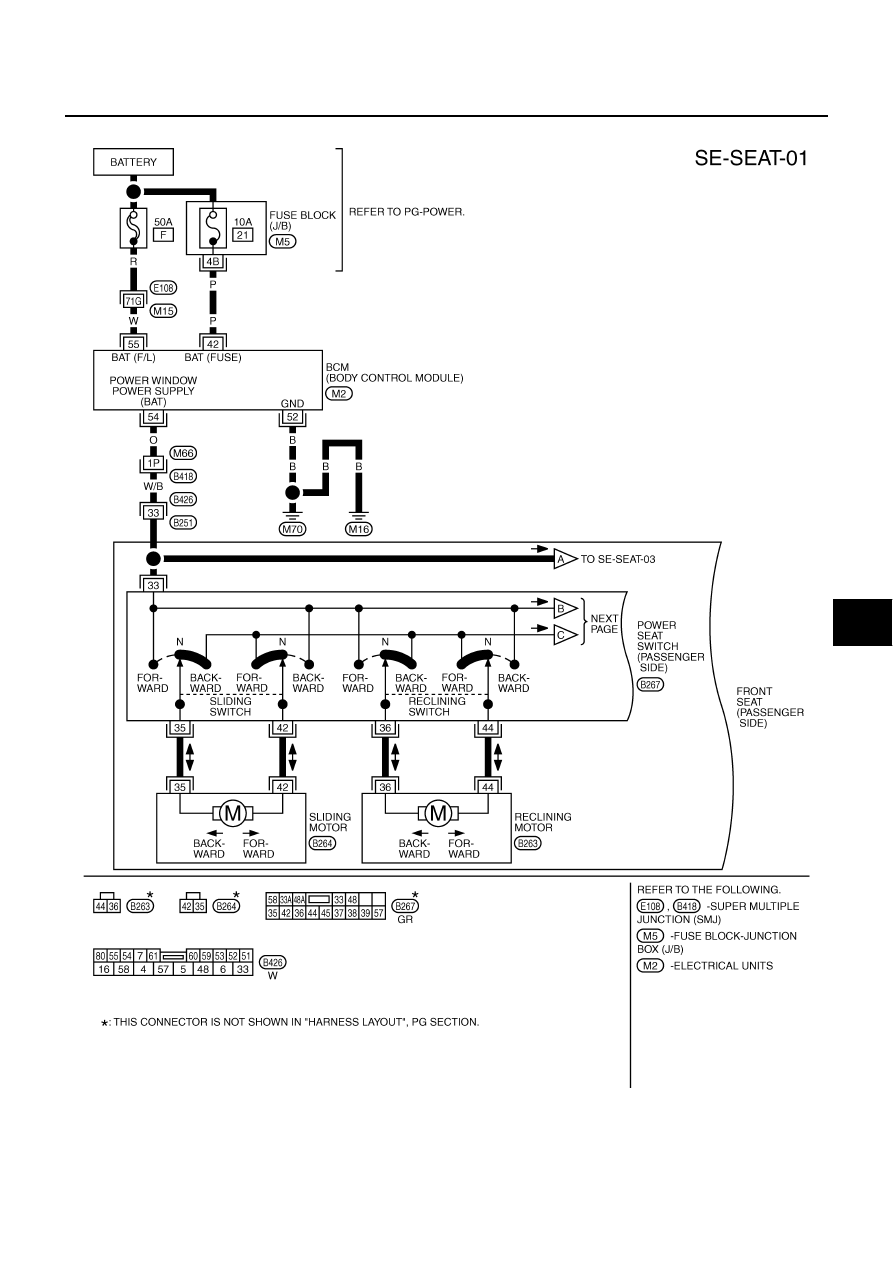

Wiring Diagram — SEAT —

NIS00270

TIWT2056E

SE-94

POWER SEAT(PASSENGER SIDE)

TIWT2057E

POWER SEAT(PASSENGER SIDE)

SE-95

C

D

E

F

G

H

J

K

L

M

A

B

SE

TIWT2058E

SE-96

POWER SEAT(REAR)

POWER SEAT(REAR)

PFP:88010

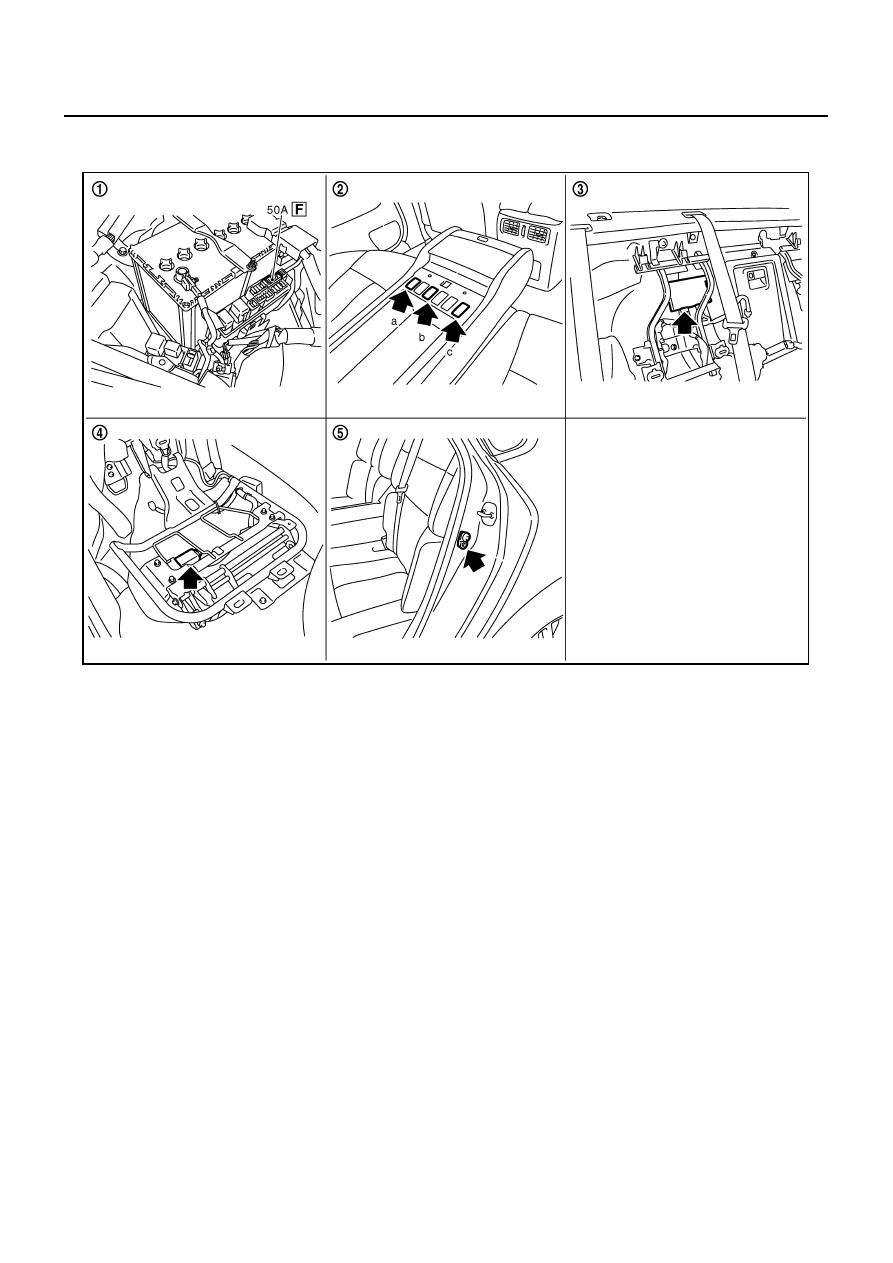

Component Parts and Harness Connector Location

NIS00272

System Description

NIS00273

The rear power seat (LH / RH) retreats when the auto return cancel switch is turned on and each door is
opened.
When the rear power seat switch turned on, or auto return cancel switch is canceled, an auto return is discon-
tinued.
Power is all time supplied

●

through 50A fusible link [letter F, located in the fuse block (J/B)],

●

to rear LH seat control unit, rear RH seat control unit terminal 1.

REAR POWER SEAT LH AND RH OPERATION

When rear power seat switch is forward, ground is supplied

●

to rear seat control unit terminal 10,

●

through rear power seat switch terminal 2,

●

through rear power seat switch terminal 3,

●

through body grounds B5, B40, B131.

When rear seat control unit receives power seat switch forward signal, power is supplied

●

through rear seat control unit terminal 2,

●

to rear seat sliding motor terminal 3.

PIIB5889E

1.

Fuse, fusible link and relay block
(J/B)

2.

a: Rear power seat switch LH B504
b: Automatic return cancel switch
B508
c: Rear power seat switch RH B555

3.

Rear seat control unit
B303, B304 (LH) B353, B354 (RH)
(View with the rear seatback
removed)

4.

Rear seat sliding motor
B311 (LH), B361 (RH)
(View with the rear seat cushion
removed)

5.

Rear door switch
B53 (LH), B403 (RH)
