Removal and Installation for Combination Meter

EKS0010F

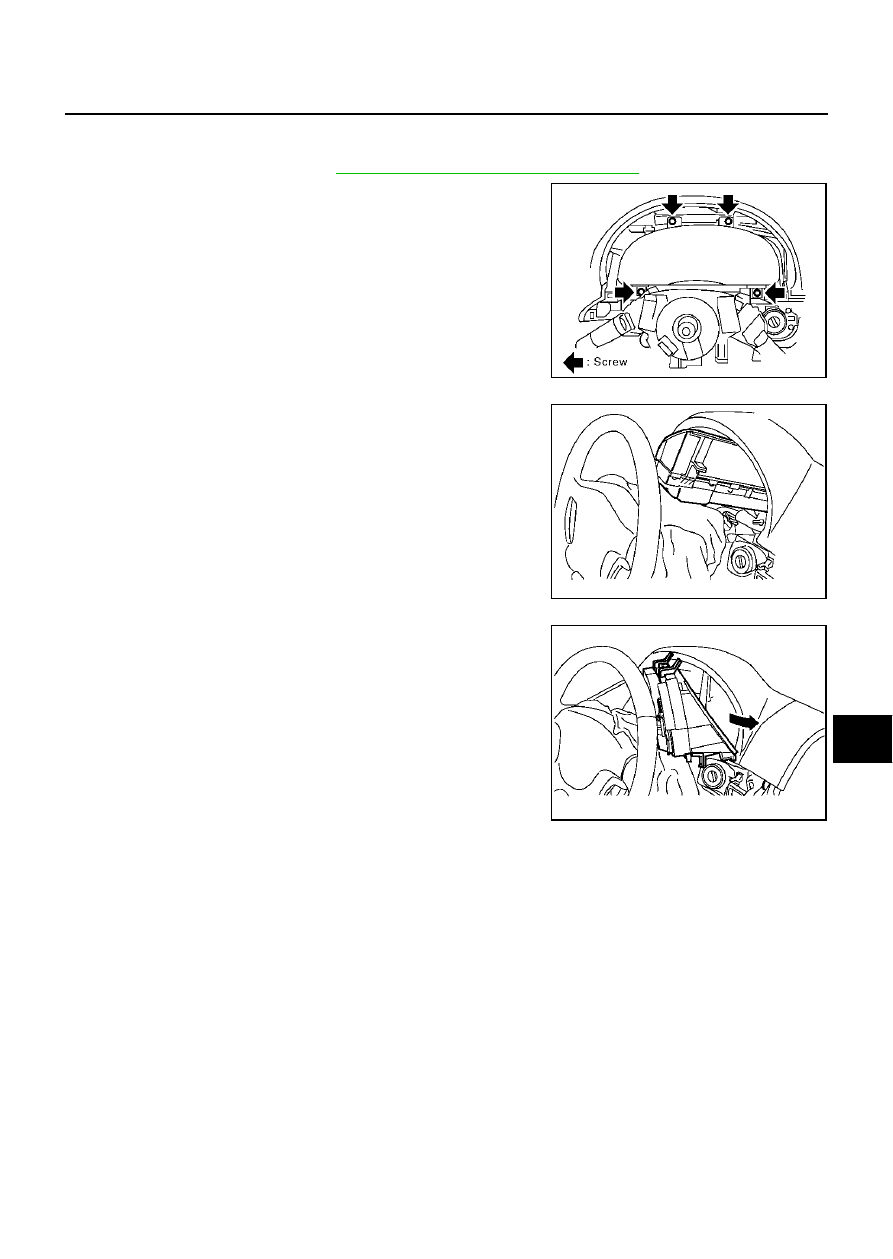

REMOVAL

1.

Remove the cluster lid A. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove the screws (4) with power tool, and disconnect connec-
tors.

3.

Rotating the combination meter so that the left-side is in front,
turn it until the meter face comes to the top.

CAUTION:

To prevent it from being damaged by interference with the
meter bracket, protect the meter with cloth.

4.

While pulling combination meter forward, pull it out to the right
(combination meter back-side shall be in front).

INSTALLATION

Install in the reverse order of removal.

SKIA0479E

SKIA0480E

SKIA0481E

DI-28

COMBINATION METERS

Disassembly and Assembly for Combination Meter

EKS0010G

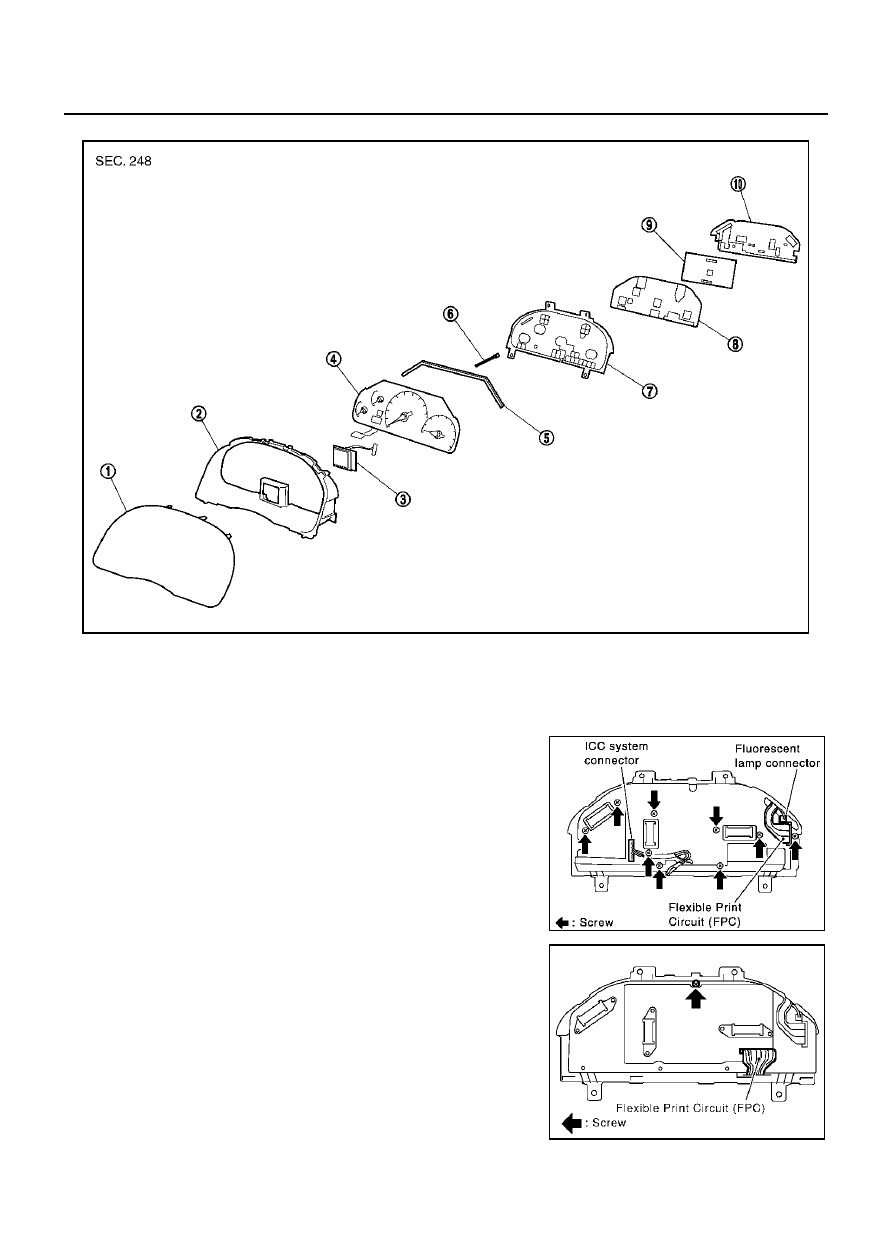

1.

Disconnect ICC system display connector.

2.

Remove the screws (9) to separate meter cover.

3.

Disconnect the connectors for fluorescent lamp connector and
flexible printed circuit for fluorescent lamp.

4.

Disconnect the flexible printed circuit for odo/trip meter.

5.

Remove the screw (1) to separate unified meter control unit
(main and sub).

6.

Disengage the tabs (8) to separate upper housing.

7.

Remove the screw (1) to separate meter and gauge assembly.

8.

Disengage the tabs (7) to separate front cover.

9.

Separate unified meter control unit (main) from unified meter
control unit (sub).

SKIA4110E

1.

Front cover

2. Upper housing

3. ICC system display

4.

Meter and gauge assembly

5. Fluorescent lamp

6. Odo/trip meter switch shaft

7.

Lower housing

8. Unified meter control unit (main)

9. Unified meter control unit (sub)

10. Meter cover

SKIA1172E

SKIA0489E

COMPASS

DI-29

C

D

E

F

G

H

I

J

L

M

A

B

DI

COMPASS

PFP:24835

System Description

EKS006D4

This unit displays earth magnetism and heading direction of vehicle.

DIRECTION DISPLAY

Push the switch when the ignition key is in the “ON” or “START” position. The direction will be displayed.
Pushing the “COMP” switch a second time will turn off the display.

1.

If the display reads “C” calibrate the compass by driving the vehicle in 3 complete circles at less than 8
km/h (5 MPH).

2.

To adjust for compass variance:

a.

Press the “COMP” switch for more than 3 seconds. The current zone number will appear in the display.

b.

Find your current location and variance zone number on the zone map.

c.

Press the “COMP” switch until the new zone number appears in the display. After you stop pressing the
button in, the display will show a compass direction within a few seconds.

NOTE:
1. Do not install the ski rack, antenna, etc. which are attached to the vehicle by means of a magnet. They

affect the operation of the compass.

2. If the compass deviates from the correct indication soon after repeated adjustment, have the compass

checked at an authorized dealer.

3. The compass may not indicate the correct compass point in tunnels or while driving up or down a steep

hill. (The compass returns to the correct compass point when the vehicle moves to an area where the
geomagnetism is stabilized.)

3.

Cleaning the Mirror
When cleaning the mirror, use a paper towel or similar material dampened with glass cleaner. Do not
spray glass cleaner directly on the mirror as that may cause the liquid cleaner to enter the mirror housing.

SEL159Y

DI-30

COMPASS

“C” is displayed in the compass window.

The compass needs to be calibrated. Drive the vehicle in 3 circles at
8km/h (5 MPH) or less until the display reads a direction. You can
also calibrate the compass by driving your vehicle on your everyday
routine. The compass will be calibrated once it has tracked 3 com-
plete circles.

Inaccurate compass direction

1.

With the display turned on, push the “COMP” switch for 3 seconds, until the zone selection comes up (a
number will be displayed in the mirror compass window).

2.

Toggle until correct zone is found and release switch.

3.

The display will show all segments, and return to the normal compass mode within 10 seconds of no
switch activity.

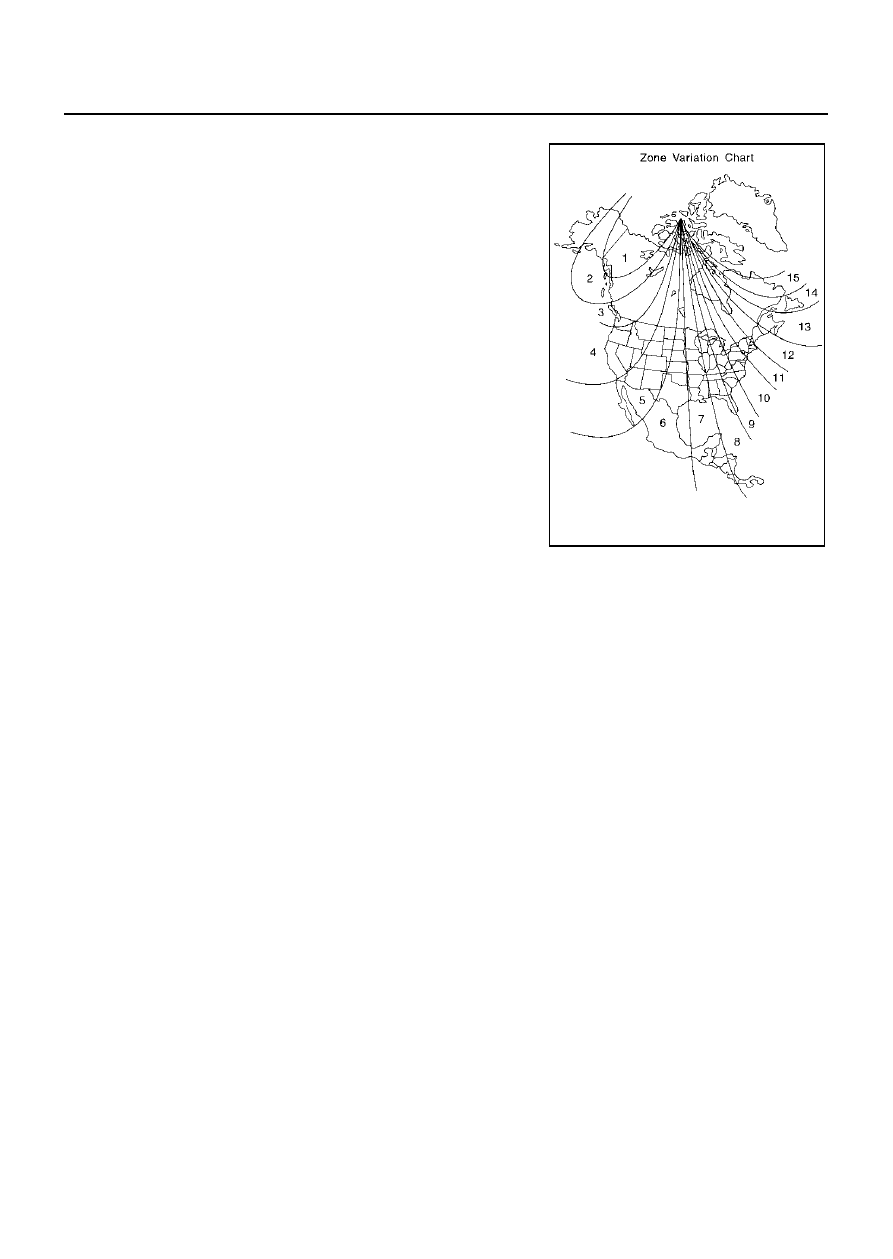

4.

If the vehicle changes zone, repeat steps 1 through 3. See map.

SEL168Y
