AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

=NHHA0176S03

Unconfirmed Incidents

NHHA0176S0301

The customer may feel that the cabin temperature is not being controlled or regulated to the temperature indi-
cated by the auto A/C display screen. To satisfy individual driver preference the Temperature Setting Trimmer
may be used to compensate in a range of

±

3°C (

±

6°F).

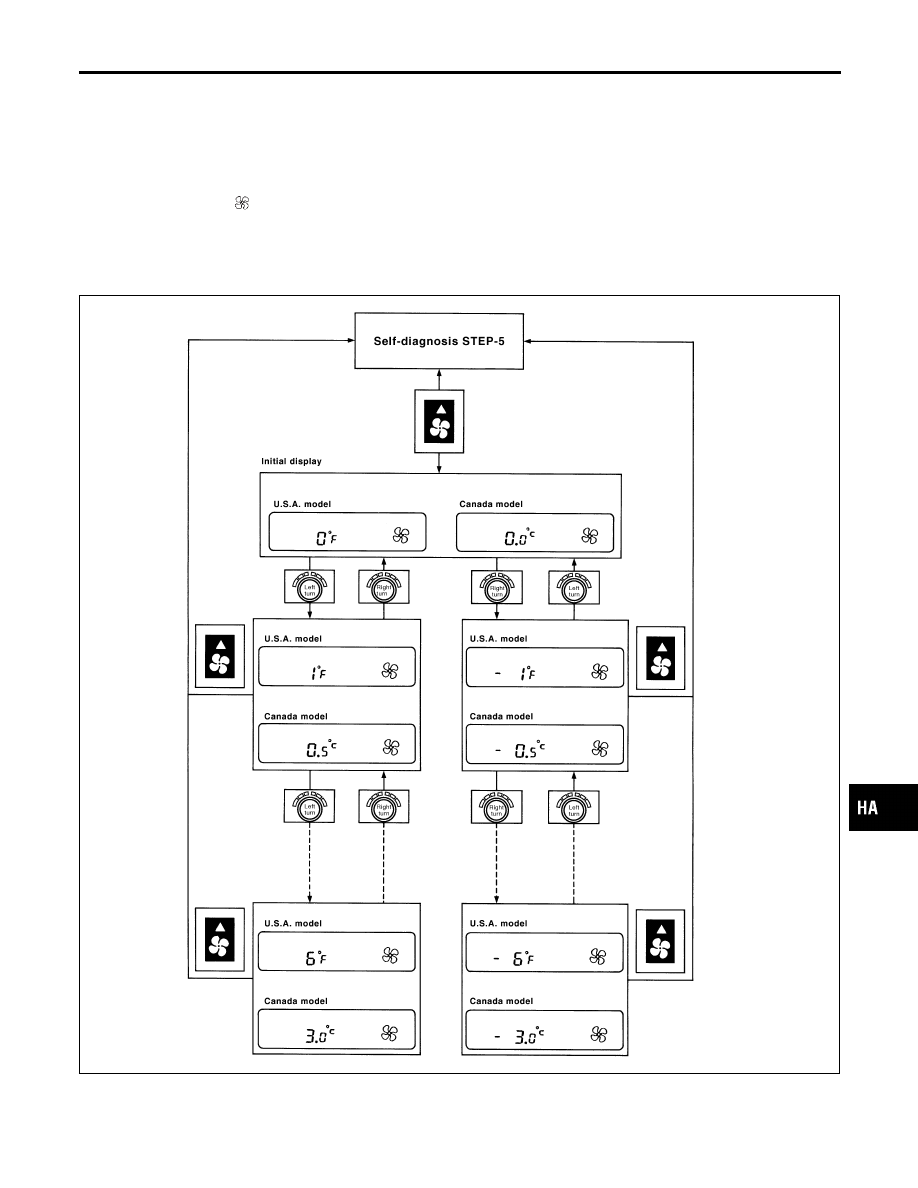

1. Enter Self Diagnosis mode and select STEP-5.
2. Press the Fan Up

switch: This will set the A/C system in auxiliary mode and the display will show 61.

3. Turn the temperature dial clockwise or counterclockwise: The temperature will change at a rate of 0.5°C

(1°F).

If power is lost to the A/C Auto Amp. trimmer setting is canceled and setting becomes that of initial condition,
0°.

SHA458FA

When battery cable is disconnected, trimmer operation is canceled. Temperature set becomes that of
initial condition, i.e. 0°C (0°F).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-45

How to Perform Trouble Diagnoses for Quick
and Accurate Repair

=NHHA0177

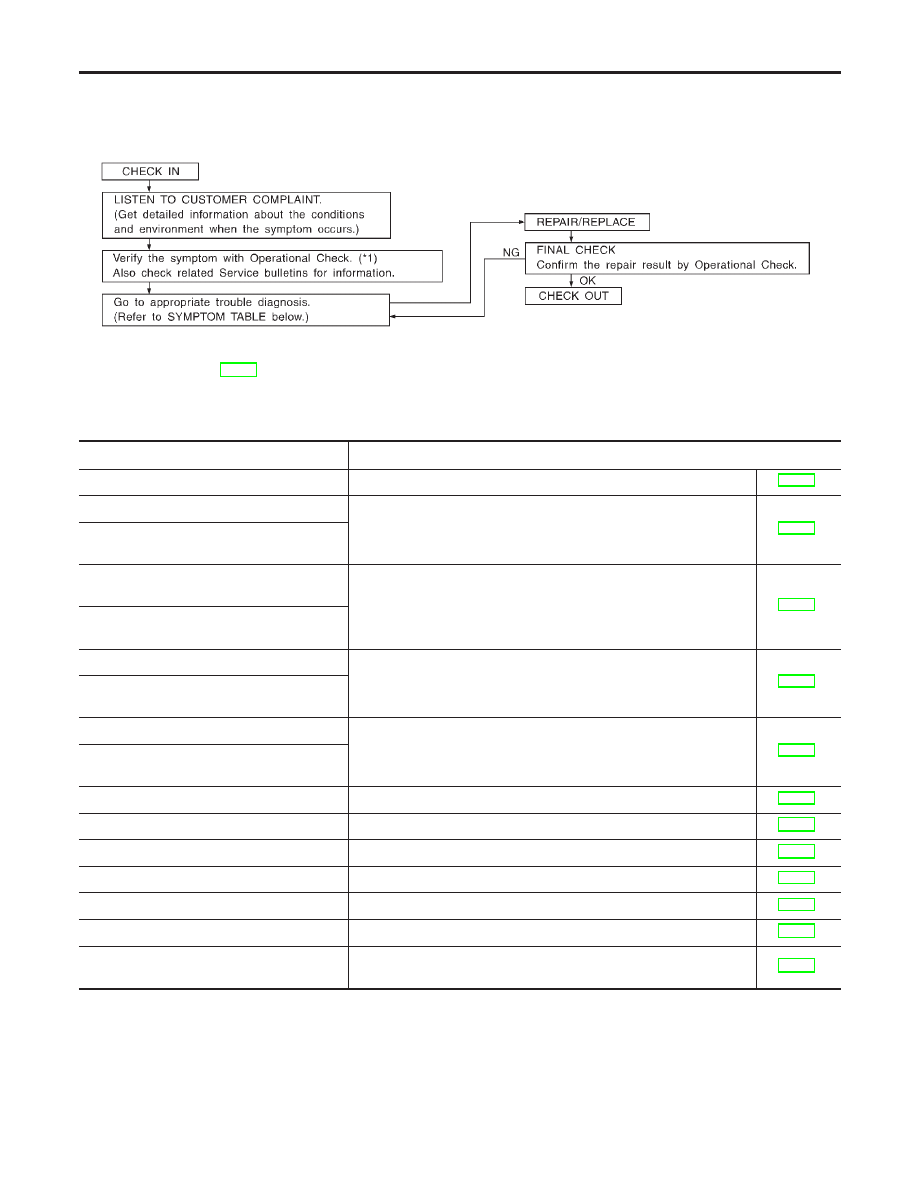

WORK FLOW

NHHA0177S01

SHA900E

*1: Operational Check (HA-47)

SYMPTOM TABLE

NHHA0177S02

Symptom

Reference Page

I

A/C system does not come on.

I

Go to Trouble Diagnosis Procedure for A/C system.

HA-50

I

Air outlet does not change.

I

Go to Trouble Diagnosis Procedure for Mode Door Motor. (LAN)

HA-53

I

Mode door motor does not operate nor-
mally.

I

Discharge air temperature does not
change.

I

Go to Trouble Diagnosis Procedure for Air Mix Door Motor. (LAN)

HA-60

I

Air mix door motor does not operate nor-
mally.

I

Intake door does not change.

I

Go to Trouble Diagnosis Procedure for Intake Door Motor. (LAN)

HA-63

I

Intake door motor does not operate nor-
mally.

I

Blower motor operation is malfunctioning.

I

Go to Trouble Diagnosis Procedure for Blower Motor.

HA-66

I

Blower motor operation is malfunctioning
under out of starting fan speed control.

I

Magnet clutch does not engage.

I

Go to Trouble Diagnosis Procedure for Magnet Clutch.

HA-75

I

Insufficient cooling.

I

Go to Trouble Diagnosis Procedure for Insufficient Cooling.

HA-81

I

Insufficient heating.

I

Go to Trouble Diagnosis Procedure for Insufficient Heating.

HA-89

I

Noise.

I

Go to Trouble Diagnosis Procedure for Noise.

HA-90

I

Self-diagnosis can not be performed.

I

Go to Trouble Diagnosis Procedure for Self-diagnosis.

HA-91

I

Memory function does not operate.

I

Go to Trouble Diagnosis Procedure for Memory Function.

HA-92

I

ECON mode does not operate.

I

Go to Trouble Diagnosis Procedure for ECON (ECONOMY) —
mode.

HA-93

TROUBLE DIAGNOSES

How to Perform Trouble Diagnoses for Quick and Accurate Repair

HA-46

Operational Check

NHHA0178

The purpose of the operational check is to confirm that the system
operates properly.

CONDITIONS:

NHHA0178S01

I

Engine running and at normal operating temperature.

RHA038I

PROCEDURE:

NHHA0178S02

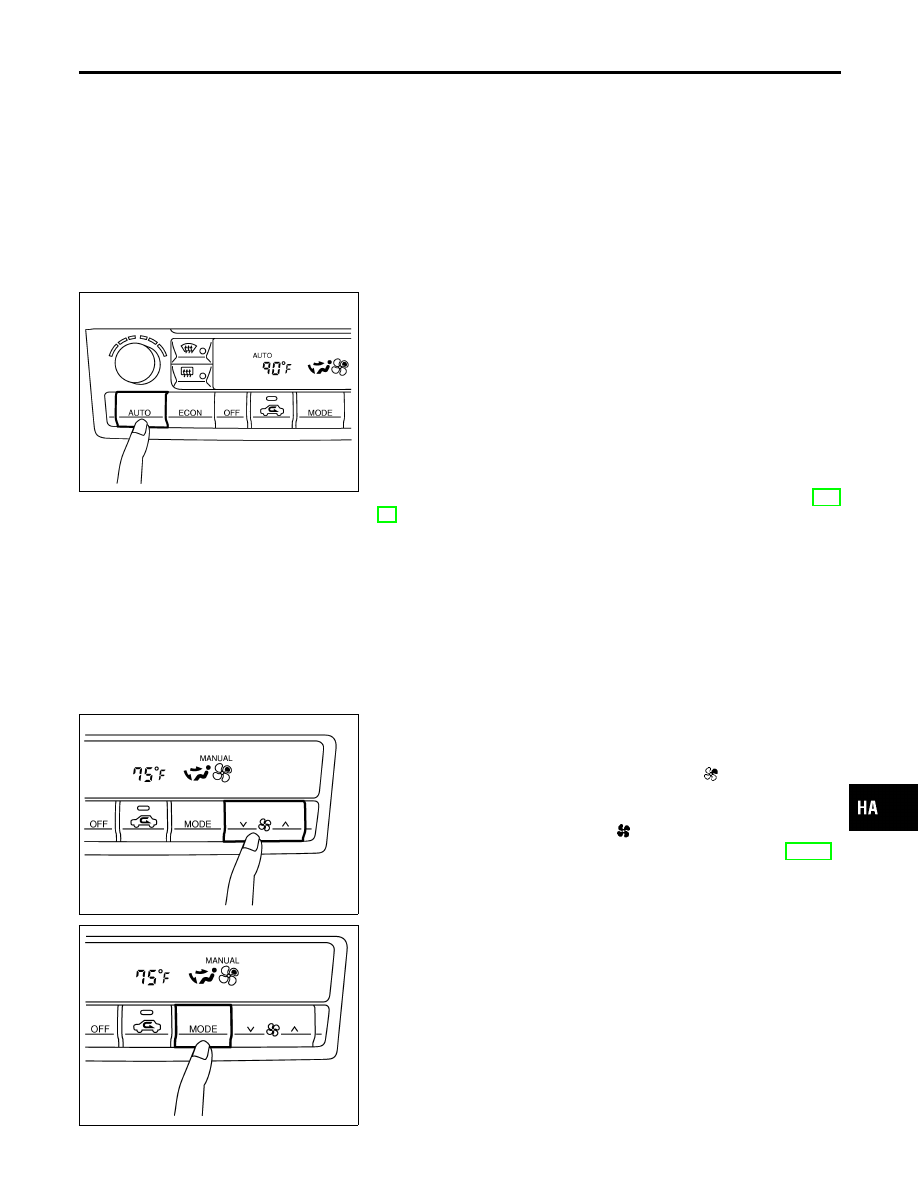

1. Check Memory Function

NHHA0178S0201

1.

Set the temperature 90°F or 32°C.

2.

Press OFF switch.

3.

Turn the ignition off.

4.

Turn the ignition on.

5.

Press the AUTO switch.

6.

Confirm that the set temperature remains at previous tempera-
ture.

7.

Press OFF switch.

If NG, go to trouble diagnosis procedure for memory function (HA-
92).
If OK, continue with next check.

RHA096I

2. Check Blower

NHHA0178S0202

1.

Press fan switch (up side) one time.
Blower should operate on low speed.
The fan symbol should have one blade lit

.

2.

Press fan switch (up side) one more time, and continue check-
ing blower speed and fan symbol until all speeds are checked.

3.

Leave blower on MAX speed

.

If NG, go to trouble diagnosis procedure for blower motor (HA-66).
If OK, continue with next check.

RHA097I

3. Check Discharge Air

NHHA0178S0203

1.

Press mode switch four times and DEF button.

2.

Each position indicator should change shape.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Operational Check

HA-47

RHA654FL

3.

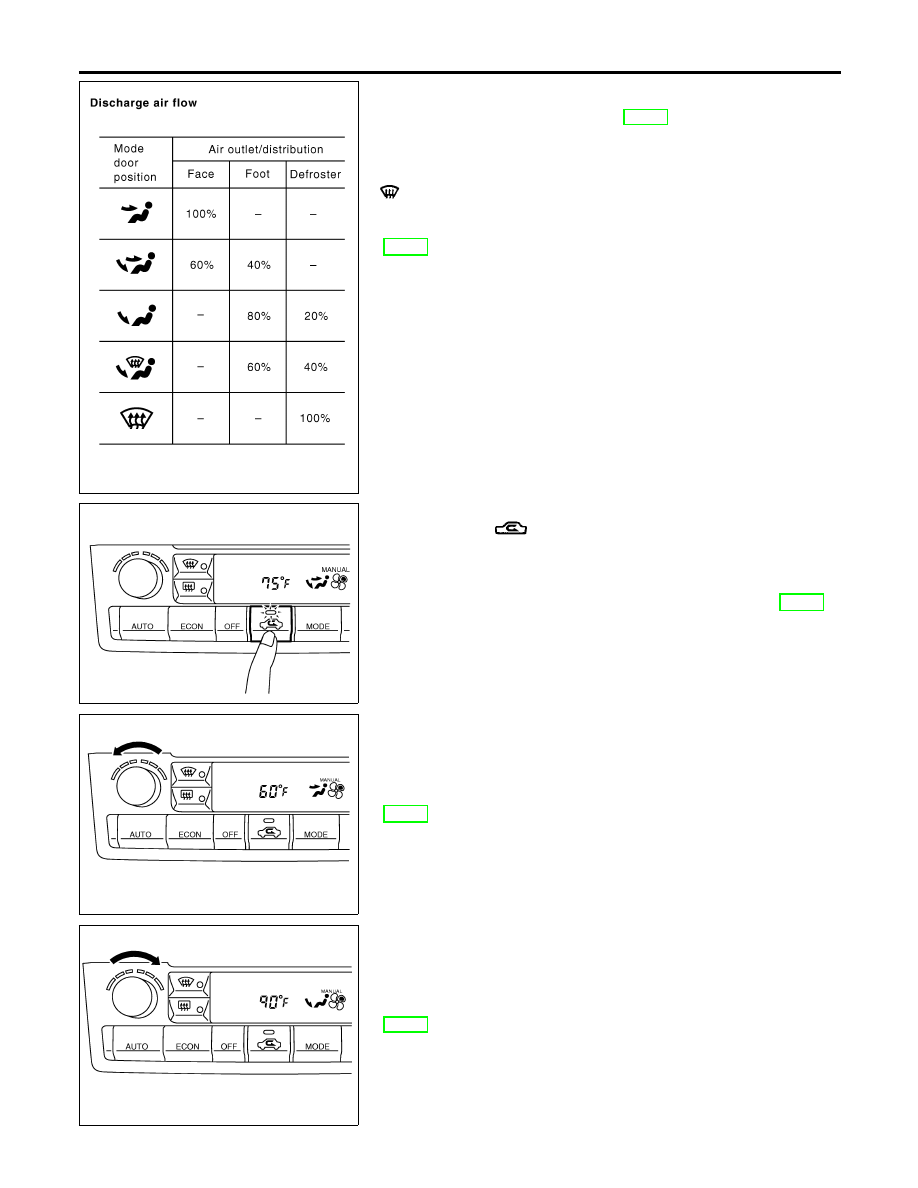

Confirm that discharge air comes out according to the air dis-
tribution table at left.
Refer to “Discharge Air Flow” (HA-25).

NOTE:
Confirm that the compressor clutch is engaged (sound or visual
inspection) and intake door position is at FRESH when the DEF

is selected.

Intake door position is checked in the next step.
If NG, go to trouble diagnosis procedure for mode door motor
(HA-53).
If OK, continue with next check.

RHA039I

4. Check Recirculation

NHHA0178S0204

1.

Press REC

switch.

Recirculation indicator should illuminate.

2.

Listen for intake door position change (you should hear blower
sound change slightly).

If NG, go to trouble diagnosis procedure for intake door (HA-63).
If OK, continue with next check.

RHA040I

5. Check Temperature Decrease

NHHA0178S0205

1.

Turn the temperature dial counterclockwise until 18°C (60°F)
is displayed.

2.

Check for cold air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient cooling
(HA-81).
If OK, continue with next check.

RHA041I

6. Check Temperature Increase

NHHA0178S0206

1.

Turn the temperature dial clockwise until 32°C (90°F) is dis-
played.

2.

Check for hot air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient heating
(HA-89).
If OK, continue with next check.

TROUBLE DIAGNOSES

Operational Check (Cont’d)

HA-48
