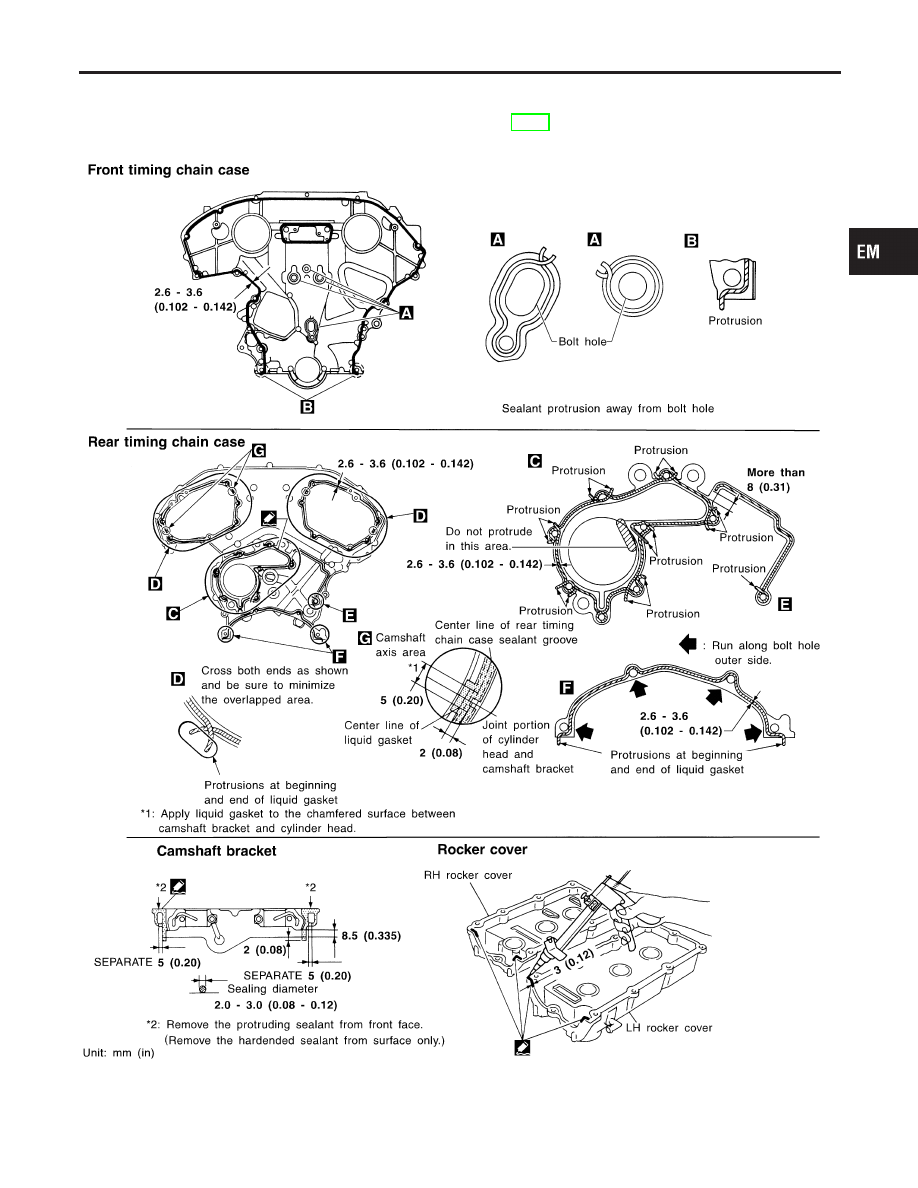

POSITION FOR APPLYING LIQUID GASKET

=NHEM0011S01

Refer

to

“Liquid

Gasket

Application

Procedure”

in

“PRECAUTIONS”, EM-3.

I

Before installation, wipe off the protruding sealant.

SEM720GA

CAUTION:

I

After removing timing chain, do not turn crankshaft and

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Components (Cont’d)

EM-31

camshaft separately, or valves will strike piston heads.

I

When installing camshafts, chain tensioners, oil seals, or
other sliding parts, lubricate contacting surfaces with new
engine oil.

I

Apply new engine oil to bolt threads and seat surfaces
when installing cylinder head, camshaft sprockets, crank-
shaft pulley and camshaft brackets.

I

Before disconnecting fuel hose, release fuel pressure.
Refer to EC-55, “Fuel Pressure Release”.

I

When removing the oil pans, oil pump assembly and tim-
ing chain from engine, first remove the crankshaft posi-
tion sensor (POS) from the assembly.
Be careful not to damage sensor edges.

I

Do not spill engine coolant on drive belts.

Removal

NHEM0012

NOTE:

I

This section describes removal and installation procedure for
front timing chain, timing-chain-related parts, and rear timing
chain case when oil pan (upper) needs to be removed/installed
for engine overhaul, etc.

I

Refer to EM-21, “FRONT TIMING CHAIN CASE” to remove
and install front timing chain case, timing chain and its related
parts without removing oil pan (upper).

1.

Drain engine oil.

I

To avoid the danger of being scalded, never drain the
engine oil when the engine is hot.

2.

Drain coolant by removing cylinder block drain plugs. Refer to
MA-14, “Changing Engine Coolant”.

3.

Remove ornament cover.

4.

Remove air duct to intake manifold, collector, PCV hose,
vacuum hoses, fuel hoses, wires, harness, connectors and so
on.

5.

Remove the following.

I

Water hoses

I

EVAP canister purge hose

SEM712G

6.

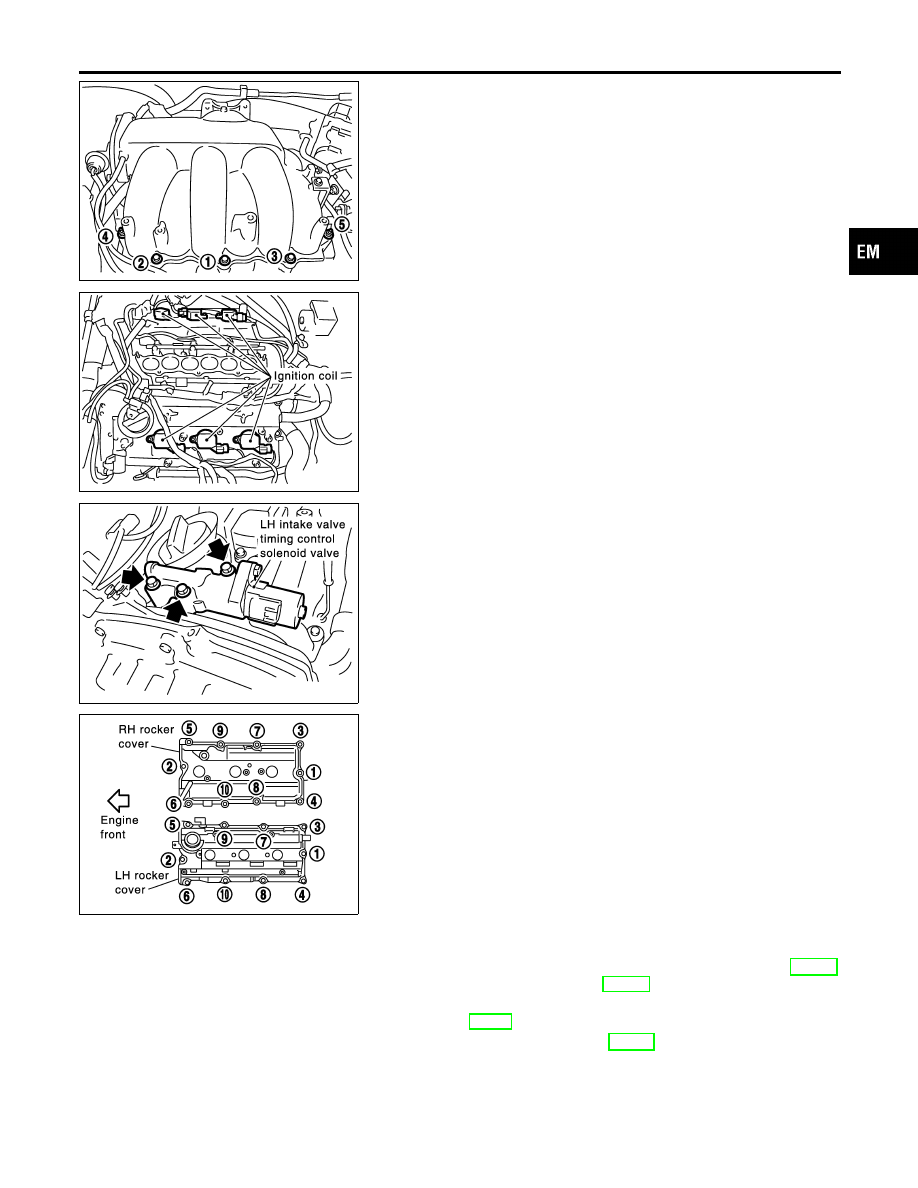

Remove intake manifold upper collectors loosening bolts and
nuts in reverse order shown in the figure.

TIMING CHAIN

Components (Cont’d)

EM-32

SEM713G

7.

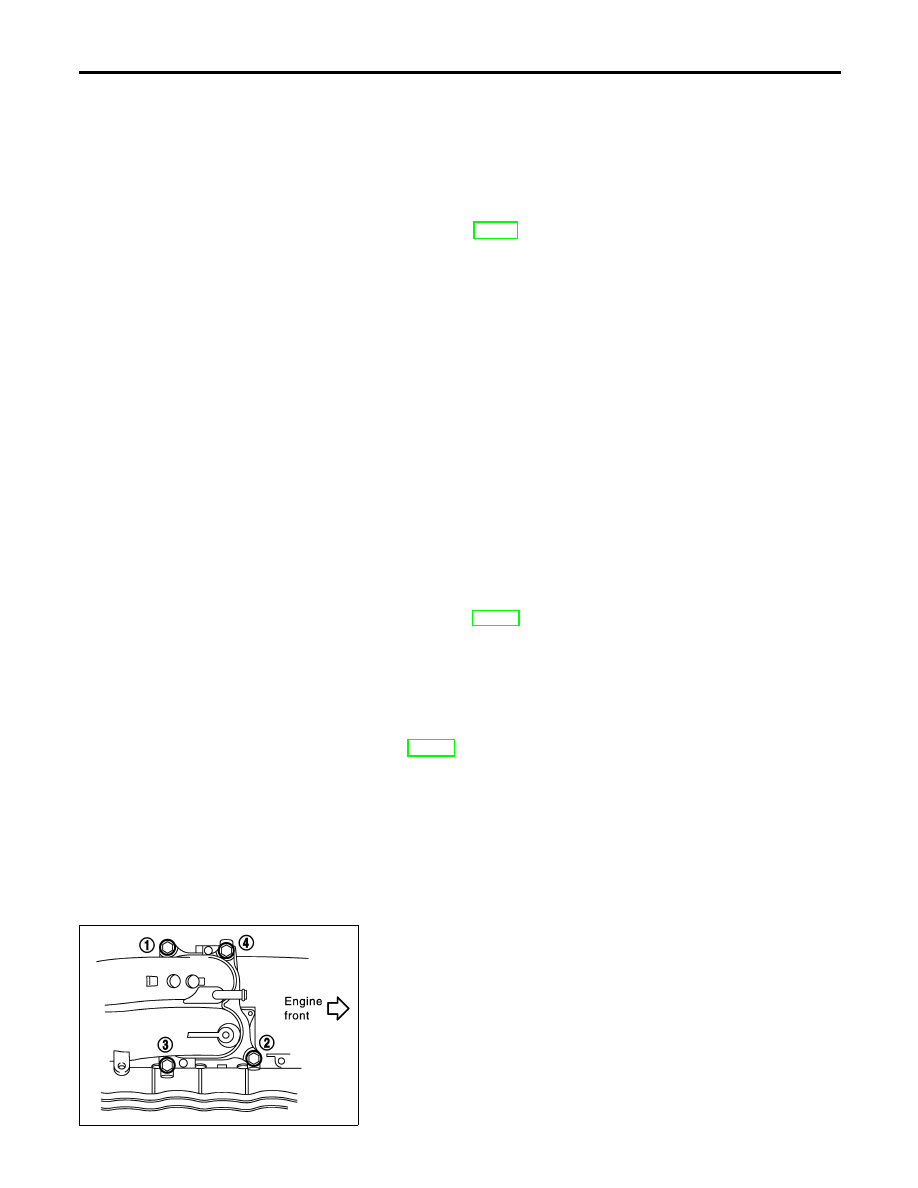

Remove intake manifold lower collectors loosening bolts in
reverse order shown in the figure.

SEM722G

8.

Remove RH and LH ignition coils.

SEM725G

9.

Remove RH and LH intake valve timing control solenoid
valves.

SEM831G

10. Remove RH and LH rocker covers from cylinder head.

I

Loosen bolts in numerical order shown in the figure.

11. Remove engine undercover.
12. Remove front RH wheel and engine side cover.
13. Remove drive belts and idler pulley bracket. Refer to MA-13,

“Checking Drive Belts” and EM-29, “Components”.

14. Remove power steering oil pump assembly.

Refer to ST-25, “Components”.

15. Remove alternator. Refer to SC-29, “REMOVAL”.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Removal (Cont’d)

EM-33

SEM750G

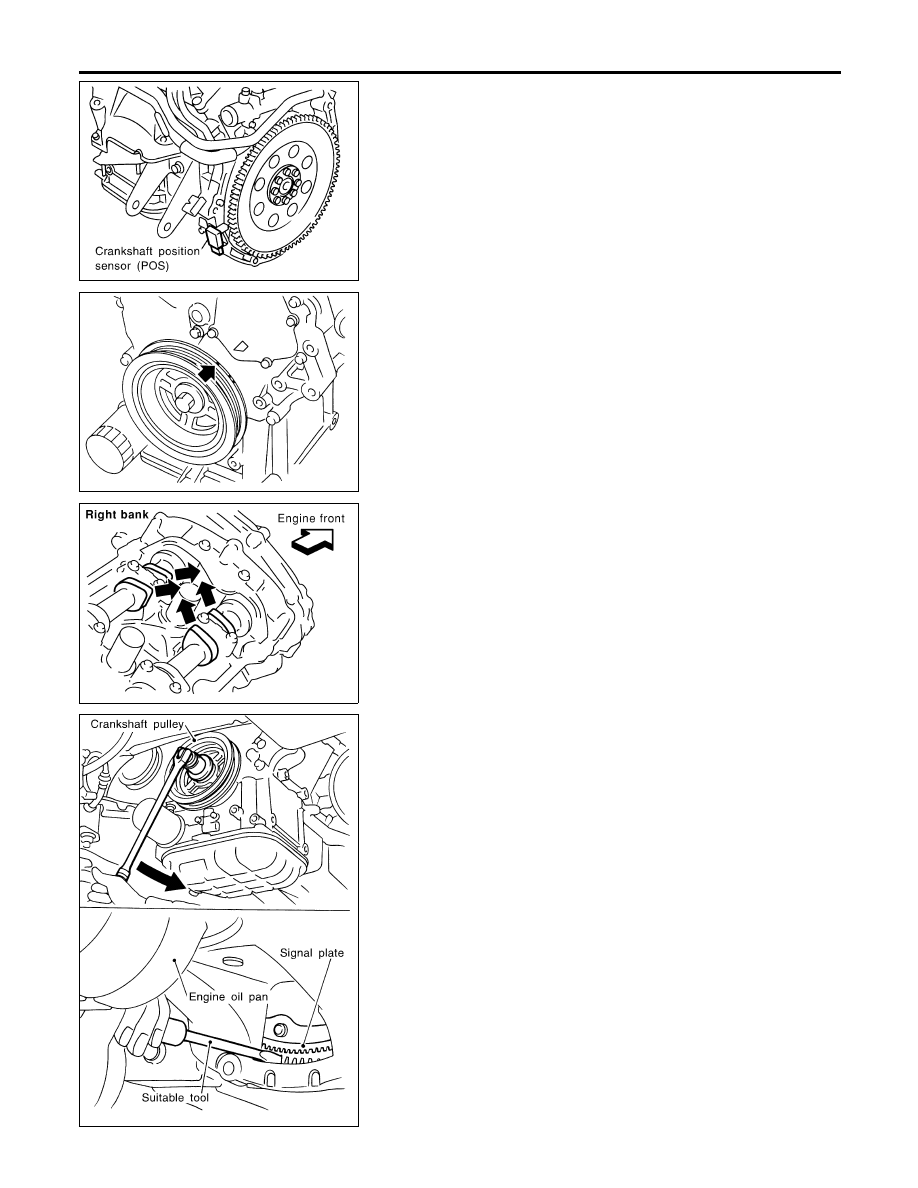

16. Remove crankshaft position sensor (POS).

SEM918G

17. Set No. 1 piston at TDC on the compression stroke by rotat-

ing crankshaft.

SEM418G

I

Check that intake and exhaust cam nose on No. 1 cylinder are
installed as shown.
If not, turn the crankshaft one revolution (360°) and align as
shown.

SEM965F

18. Loosen crankshaft pulley bolt. (At this time remove oil pan rear

cover plate and set a suitable tool to ring gear so that crank-
shaft cannot rotate.)

I

Be careful not to damage the signal plate teeth.

TIMING CHAIN

Removal (Cont’d)

EM-34
