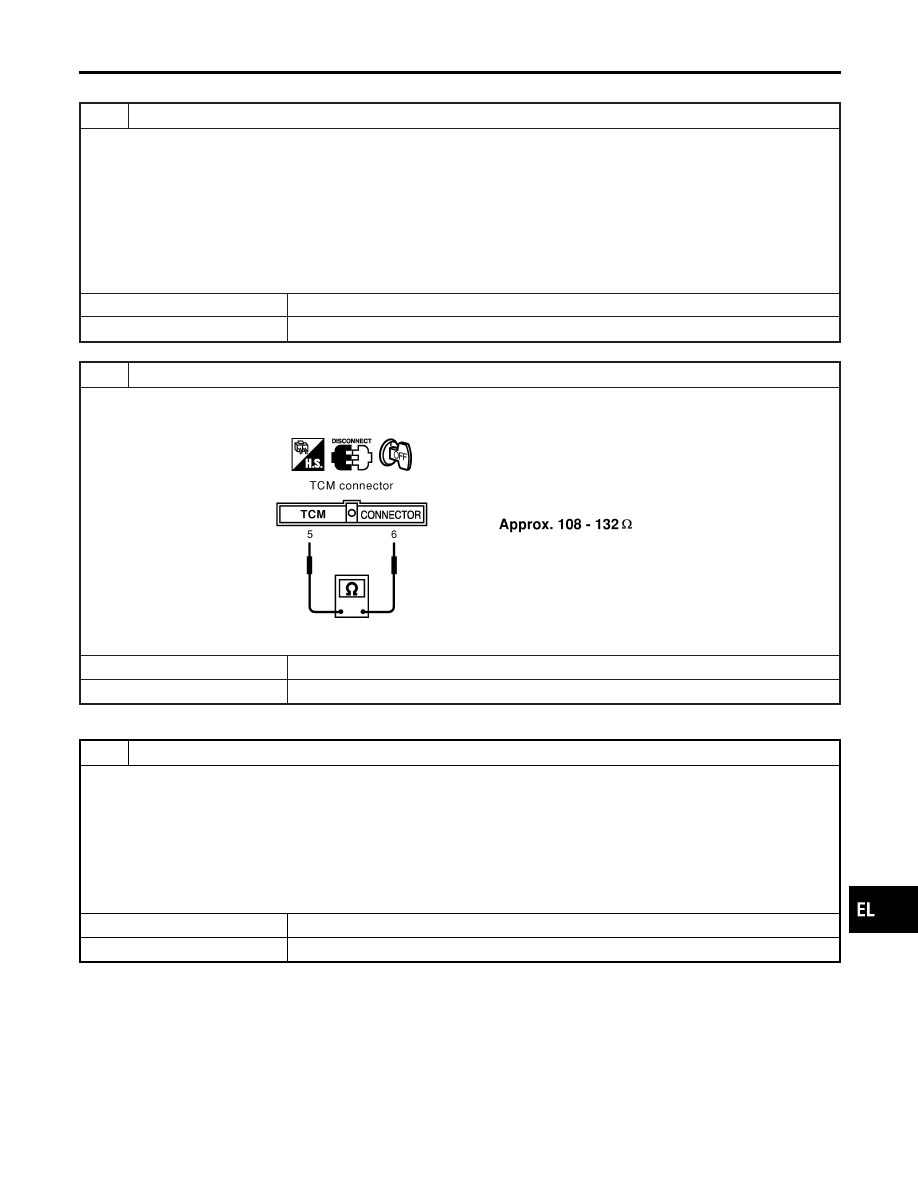

TCM CIRCUIT CHECK

NHEL0326S07

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Check following terminals and connector for damage, bend and loose connection. (control module side and harness

side)

I

TCM

I

Harness connector F53

I

Harness connector M223

I

Harness connector M15

I

Harness connector E81

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect TCM connector.
2. Check resistance between TCM harness connector F51 terminals 5 (L) and 6 (R).

SEL439Y

OK or NG

OK

©

Replace TCM.

NG

©

Repair harness ABS/TCS control unit and TCM.

CAN COMMUNICATION CIRCUIT CHECK

NHEL0326S08

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Check following terminals and connector for damage, bend and loose connection. (control module side, control unit

side and harness side)

I

TCM

I

ECM

I

ABS/TCS control unit

I

Between ECM and TCM

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-457

2

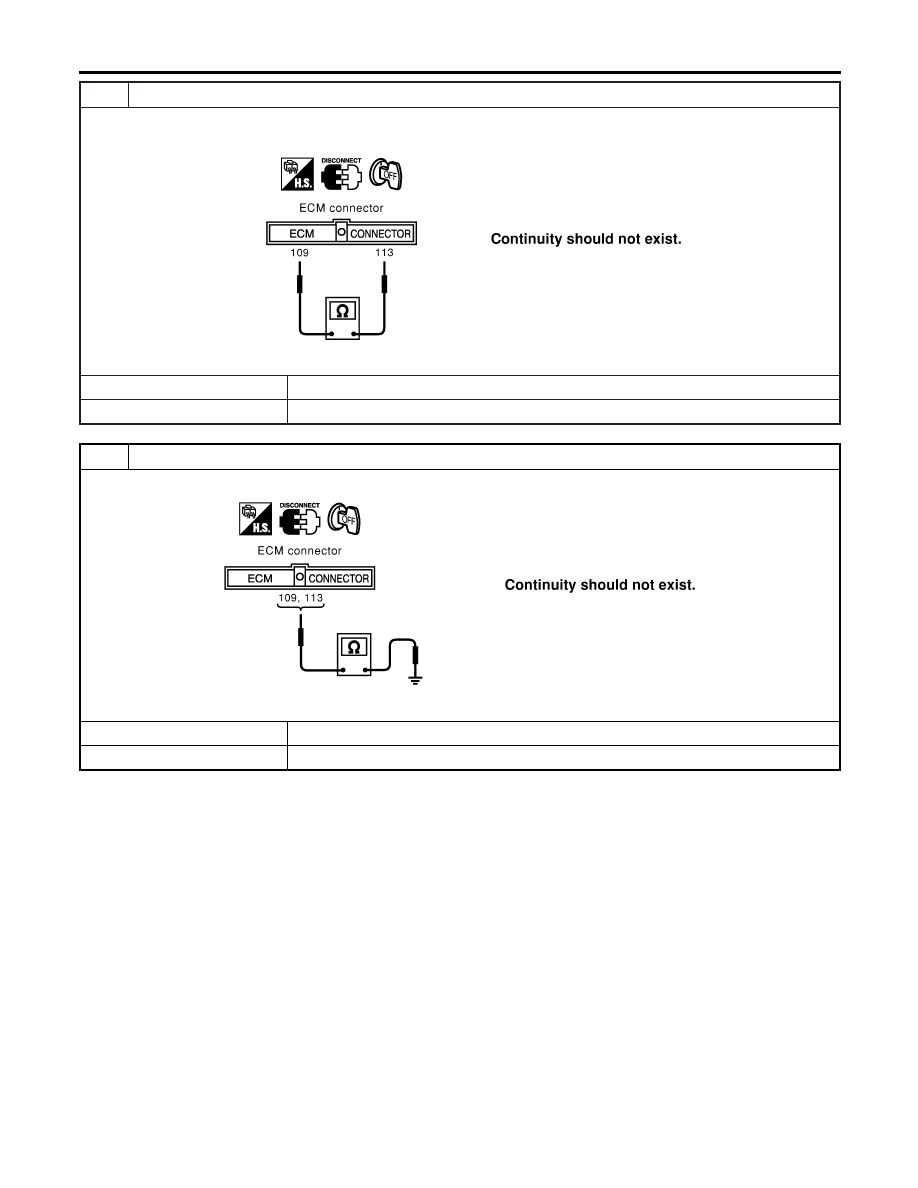

CHECK HARNESS FOR SHORT CIRCUIT

1. Disconnect ECM connector and harness connector F53.
2. Check continuity between ECM harness connector F48 terminals 109 (L) and 113 (R).

SEL431Y

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness between ECM and harness connector F53.

3

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ECM harness connector F48 terminals 109 (L), 113 (R) and ground.

SEL432Y

OK or NG

OK

©

GO TO 4.

NG

©

Repair harness between ECM and harness connector F53.

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-458

4

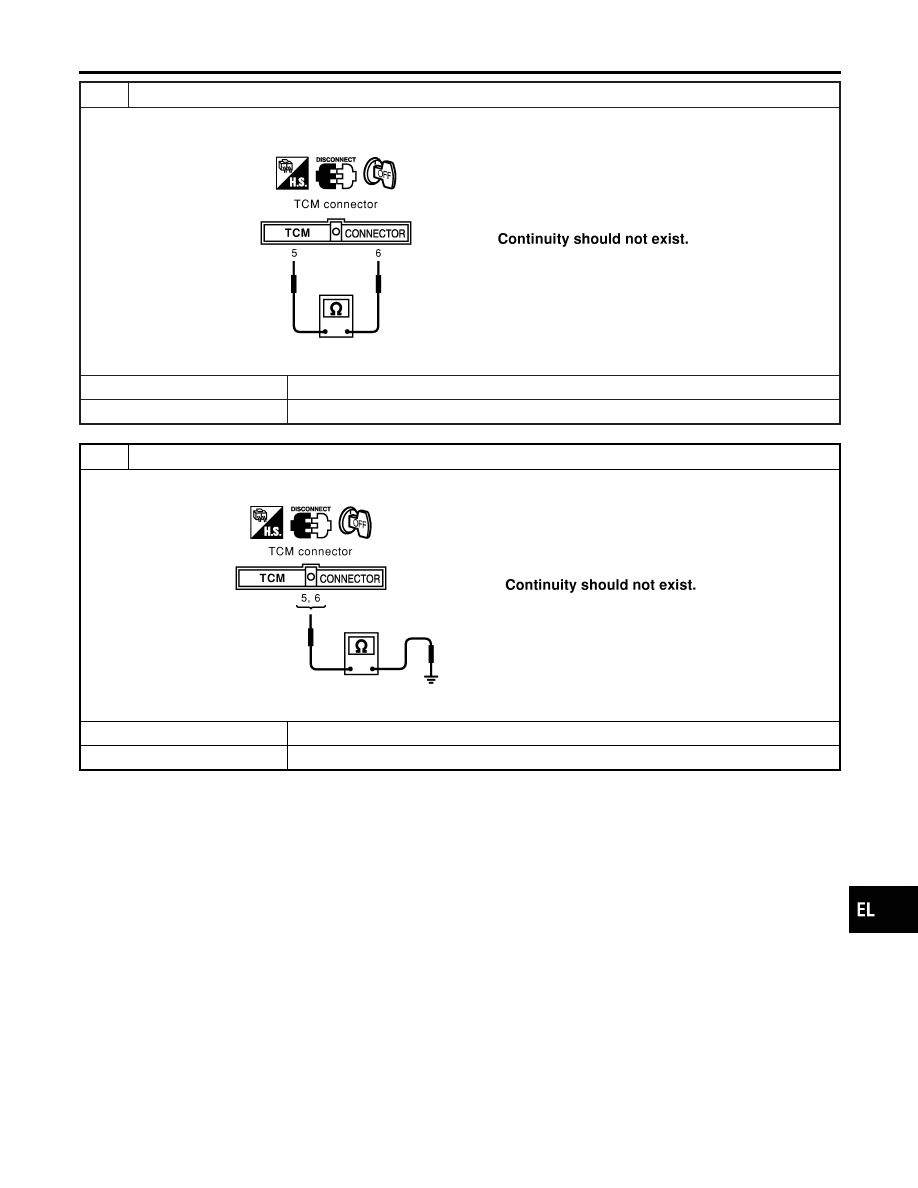

CHECK HARNESS FOR SHORT CIRCUIT

1. Disconnect TCM connector.
2. Check continuity between TCM harness connector F51 terminals 5 (L) and 6 (R).

SEL440Y

OK or NG

OK

©

GO TO 5.

NG

©

Repair harness between TCM and harness connector F53.

5

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between TCM harness connector F51 terminals 5 (L), 6 (R) and ground.

SEL441Y

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness between TCM and harness connector F53.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-459

6

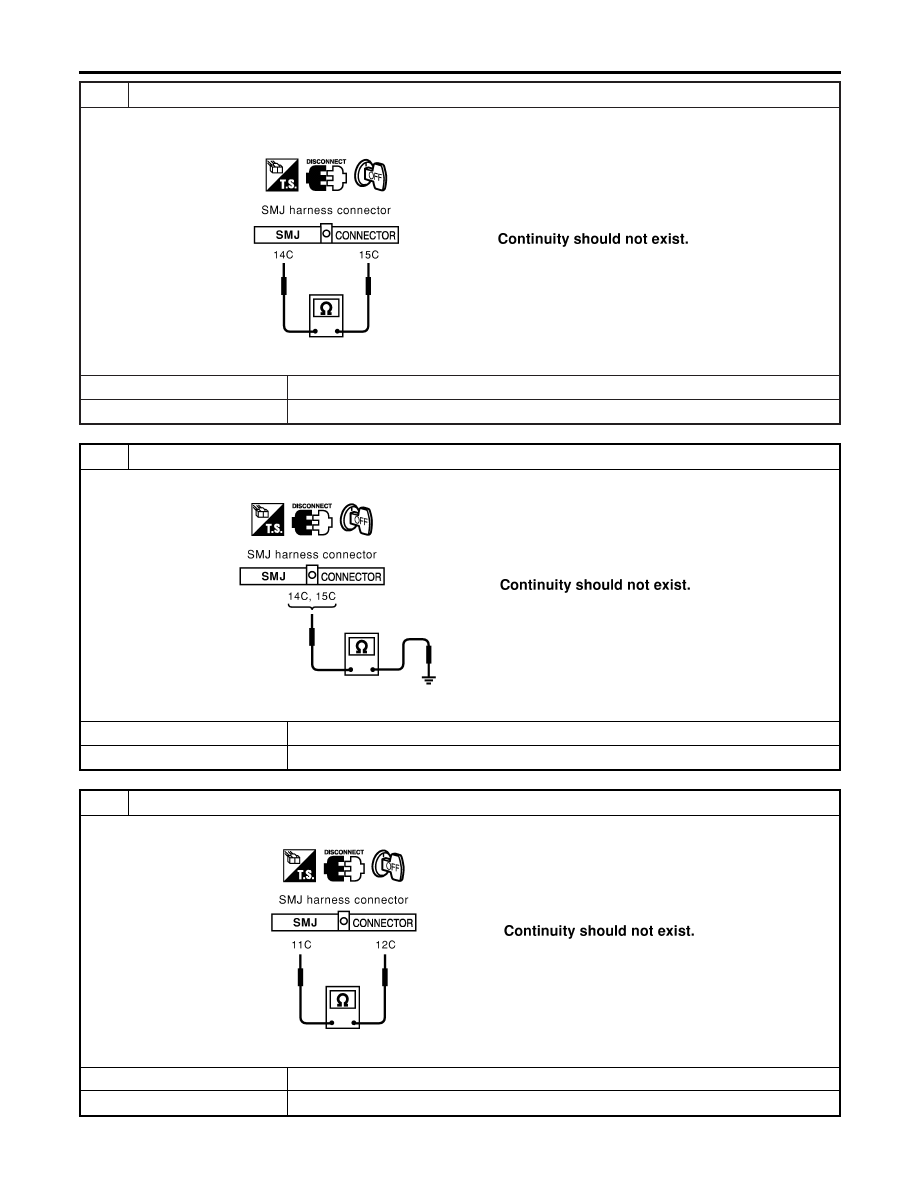

CHECK HARNESS FOR SHORT CIRCUIT

1. Disconnect harness connector M15.
2. Check continuity between harness connector M15 terminals 14C (L) and 15C (R).

SEL442Y

OK or NG

OK

©

GO TO 7.

NG

©

Repair harness between harness connector M223 and harness connector M15.

7

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between harness connector M15 terminals 14C (L), 15C (R) and ground.

SEL443Y

OK or NG

OK

©

GO TO 8.

NG

©

Repair harness between harness connector M223 and harness connector M15.

8

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between harness connector M15 terminals 11C (L) and 12C (R).

SEL444Y

OK or NG

OK

©

GO TO 9.

NG

©

Repair harness between harness connector M223 and harness connector M15.

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-460
