POWER DOOR LOCK

Schematic

EL-281

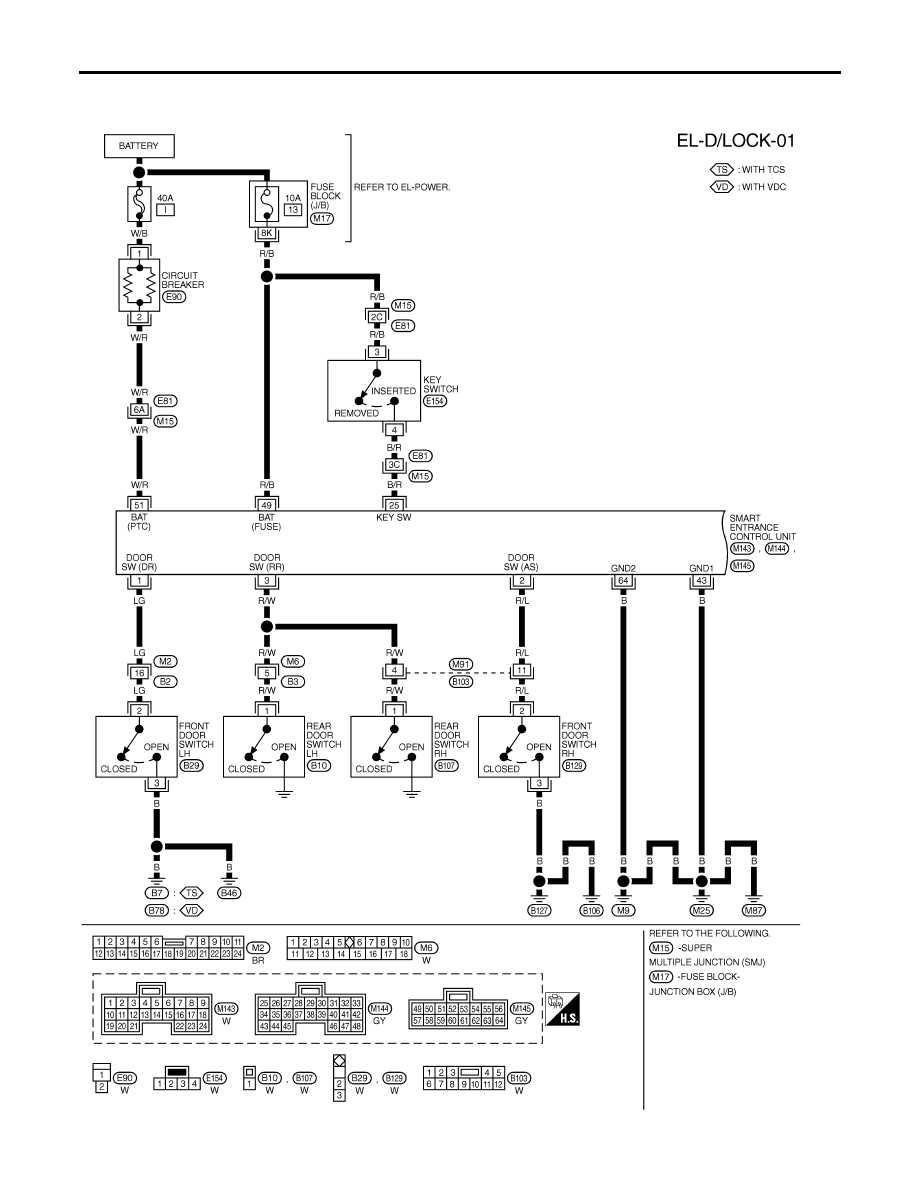

Wiring Diagram — D/LOCK —

NHEL0109

FIG. 1

NHEL0109S01

MEL673R

POWER DOOR LOCK

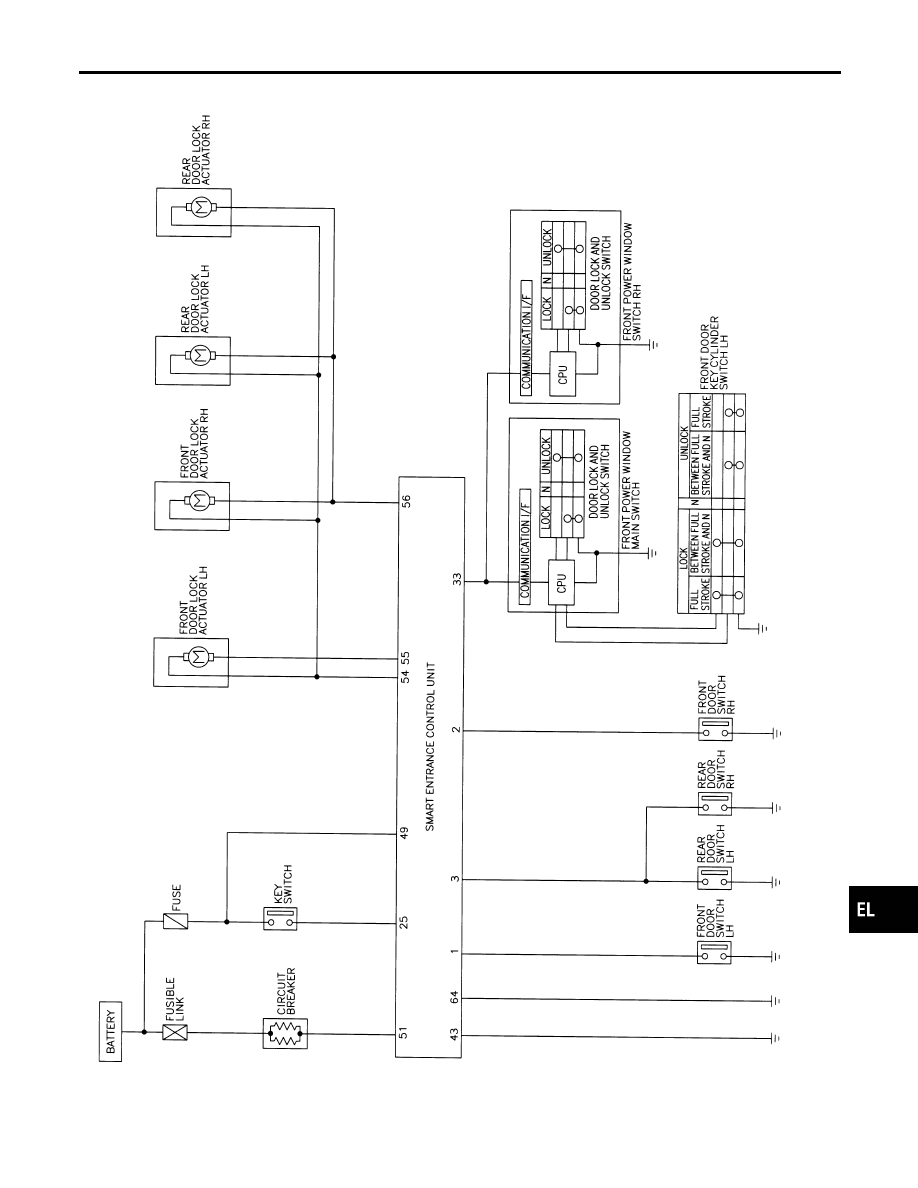

Wiring Diagram — D/LOCK —

EL-282

FIG. 2

NHEL0109S02

MEL347O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

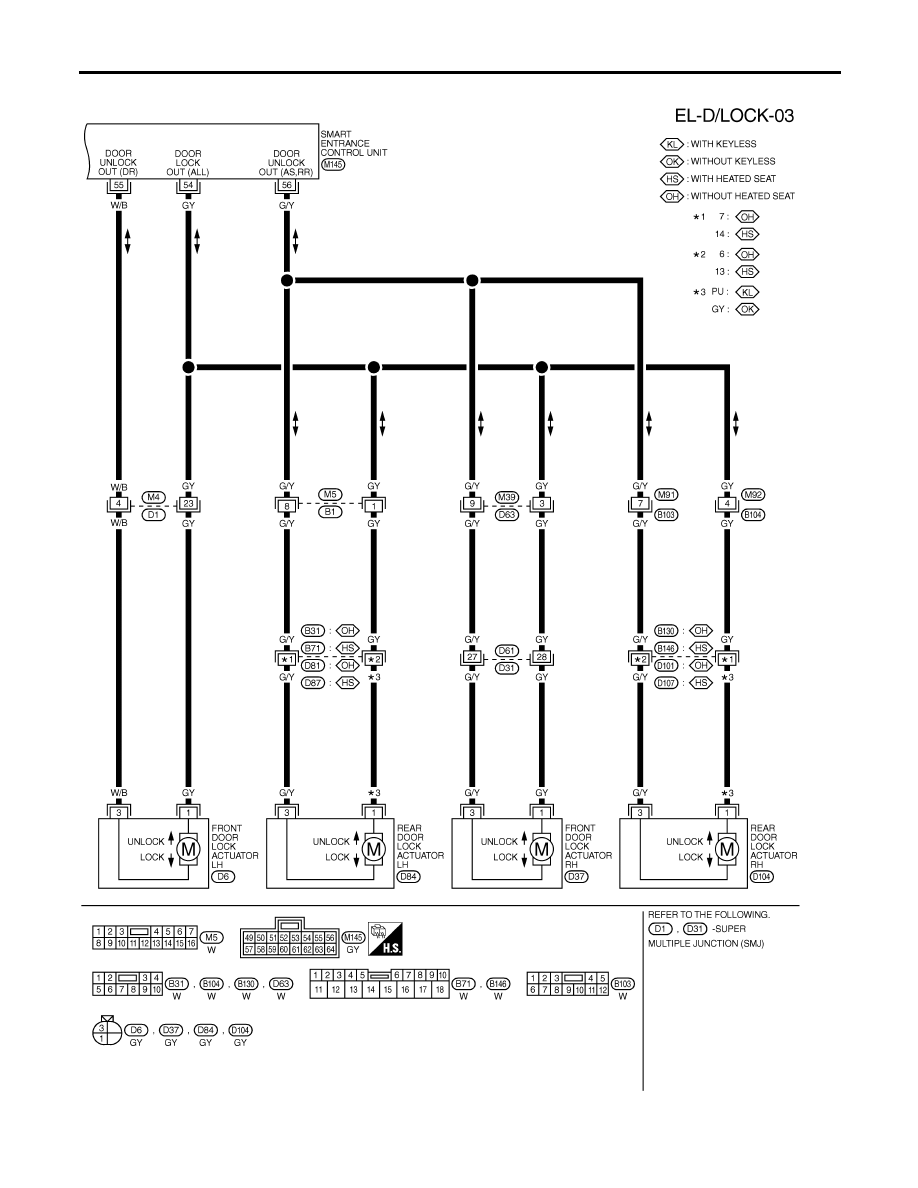

Wiring Diagram — D/LOCK — (Cont’d)

EL-283

FIG. 3

NHEL0109S03

MEL348O

POWER DOOR LOCK

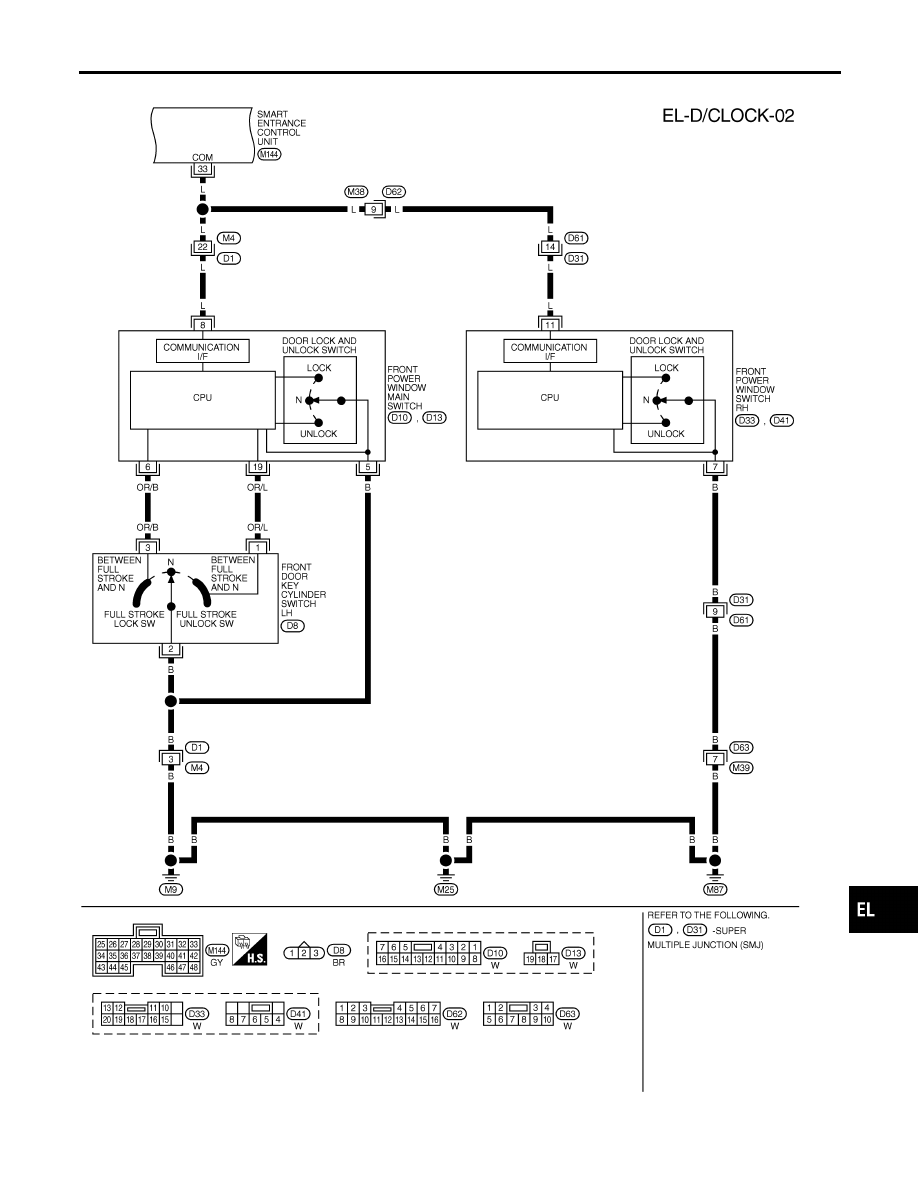

Wiring Diagram — D/LOCK — (Cont’d)

EL-284
