3

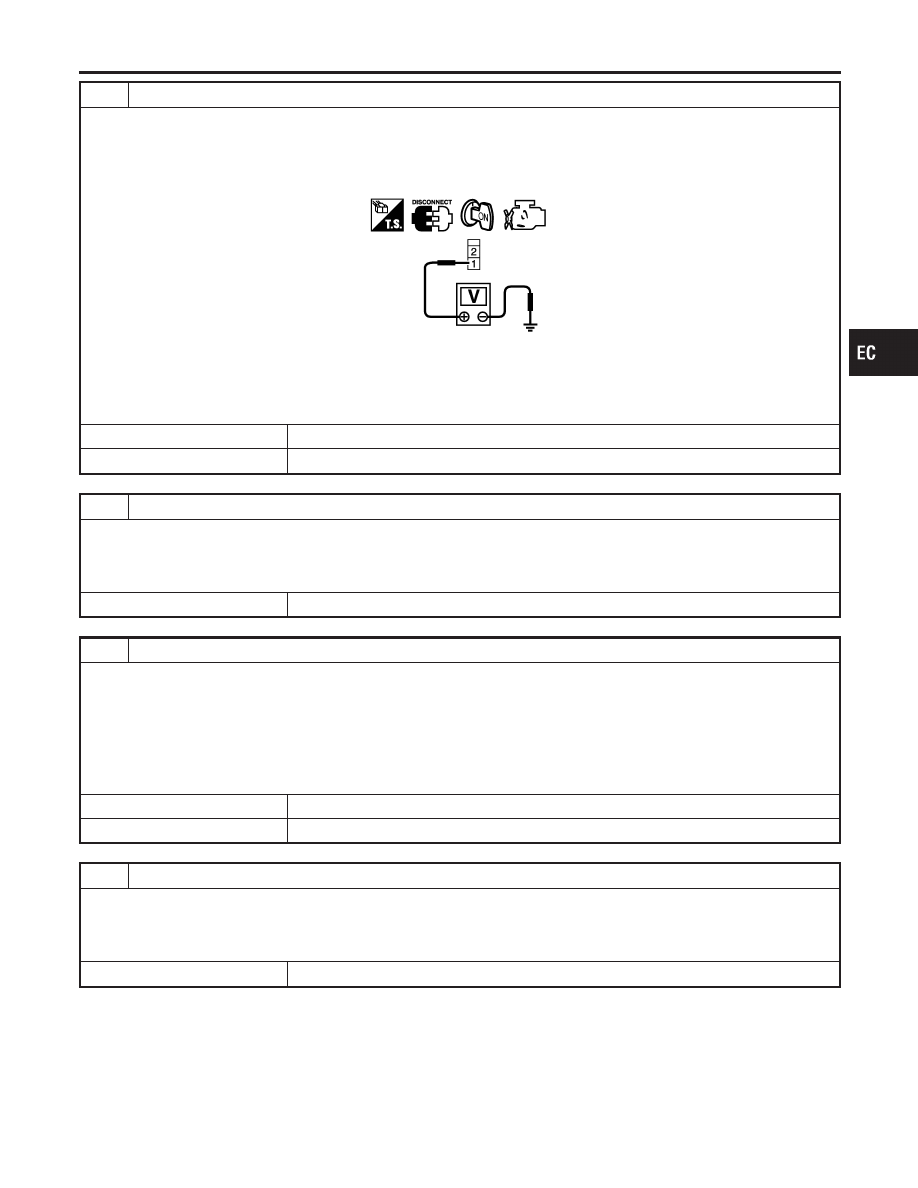

CHECK ASCD BRAKE SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect ASCD brake switch harness connector.
3. Turn ignition switch ON.
4. Check voltage between ASCD brake switch terminal 1 and ground with CONSULT-II or tester.

PBIB0857E

Voltage: Battery voltage

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Fuse block (J/B) connector E83

I

10A fuse

I

Harness for open or short between ASCD brake switch and fuse

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK ASCD BRAKE SWITCH INPUT CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminal 59 and ASCD brake switch terminal 2.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for open to ground and short to power.

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E81, M15

I

Harness connectors M223, F53

I

Harness for open and short between ECM and ASCD brake switch

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-625

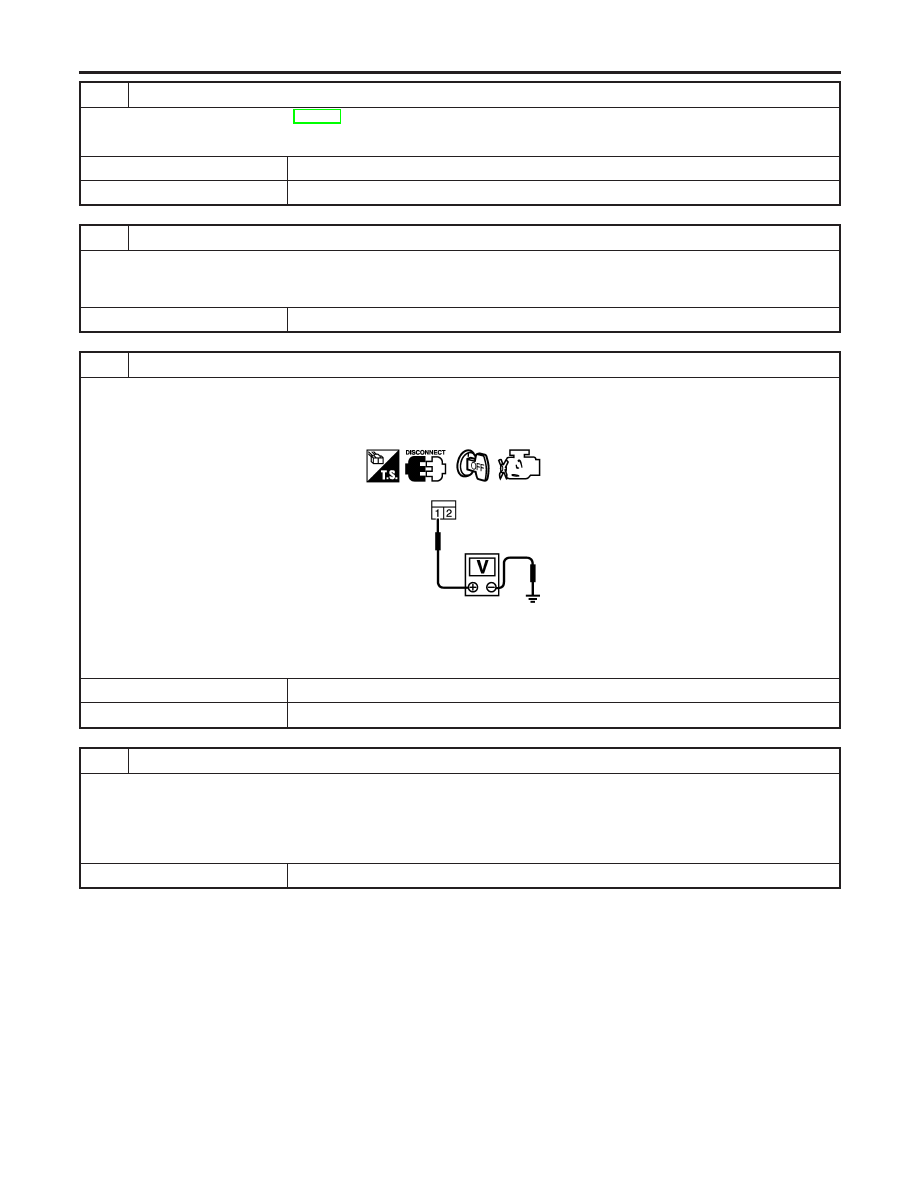

7

CHECK ASCD BRAKE SWITCH

Refer to “Component Inspection”, EC-628.

OK or NG

OK

©

GO TO 8.

NG

©

Replace ASCD brake switch.

8

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E81, M15

I

Harness connectors M223, F53

©

Repair open circuit or short to ground or short to power in harness or connectors.

9

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect stop lamp switch harness connector.
3. Check voltage between stop lamp switch terminal 1 and ground with CONSULT-II or tester.

PBIB0117E

Voltage: Battery voltage

OK or NG

OK

©

GO TO 12.

NG

©

GO TO 11.

10

DETECT MALFUNCTIONING PART

Check the following.

I

Fuse block (J/B) connector M17

I

15A fuse

I

Harness connectors M15, E81

I

Harness for open or short between stop lamp switch and fuse

©

Repair open circuit or short to ground in harness or connectors.

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-626

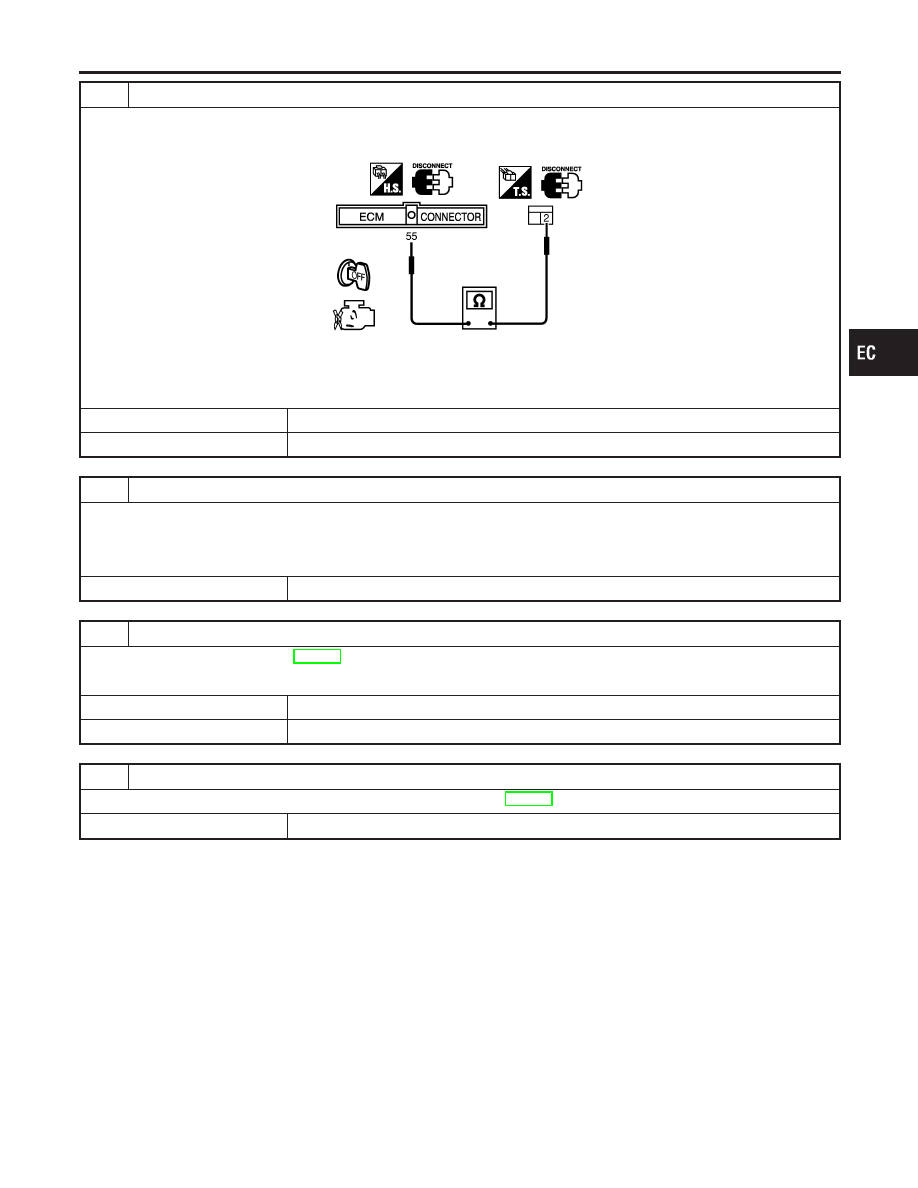

11

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between stop lamp switch terminal 2 and ECM terminal 55.

SEC216D

Continuity should exist

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 12.

12

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M15, E81

I

Harness connectors M223, F53

I

Harness for open or short between stop lamp switch and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

13

CHECK STOP LAMP SWITCH

Refer to “Component Inspection”, EC-628.

OK or NG

OK

©

GO TO 14.

NG

©

Replace stop lamp switch.

14

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-627

SEC023D

SEC155D

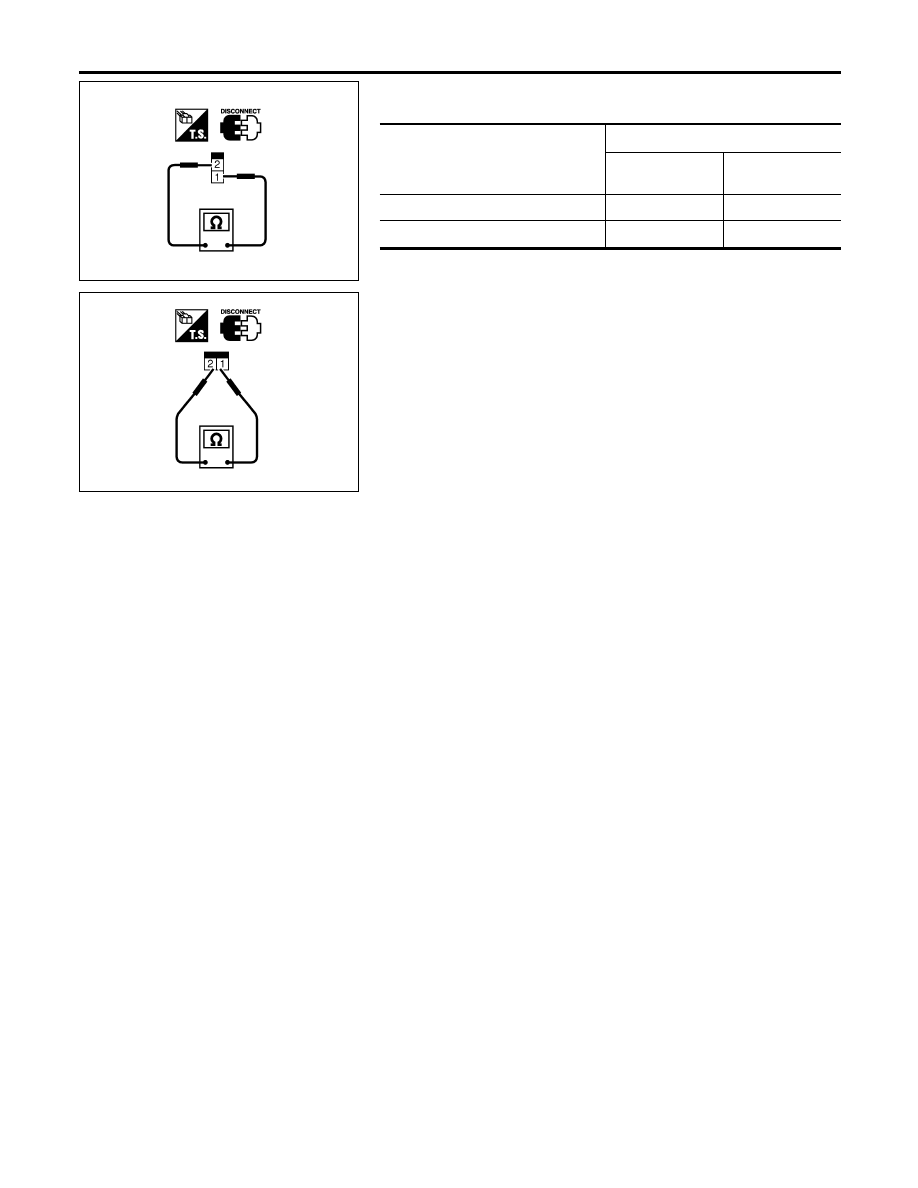

Component Inspection

NHEC1223

ASCD BRAKE SWITCH AND STOP LAMP SWITCH

Condition

Continuity

ASCD brake

switch

Stop lamp switch

When brake pedal is depressed

No

Yes

When brake pedal is released

Yes

No

Check each switch after adjusting brake pedal — refer to BR
section.

DTC P1572 ASCD BRAKE SWITCH

Component Inspection

EC-628
