SEF194Y

SEC907C

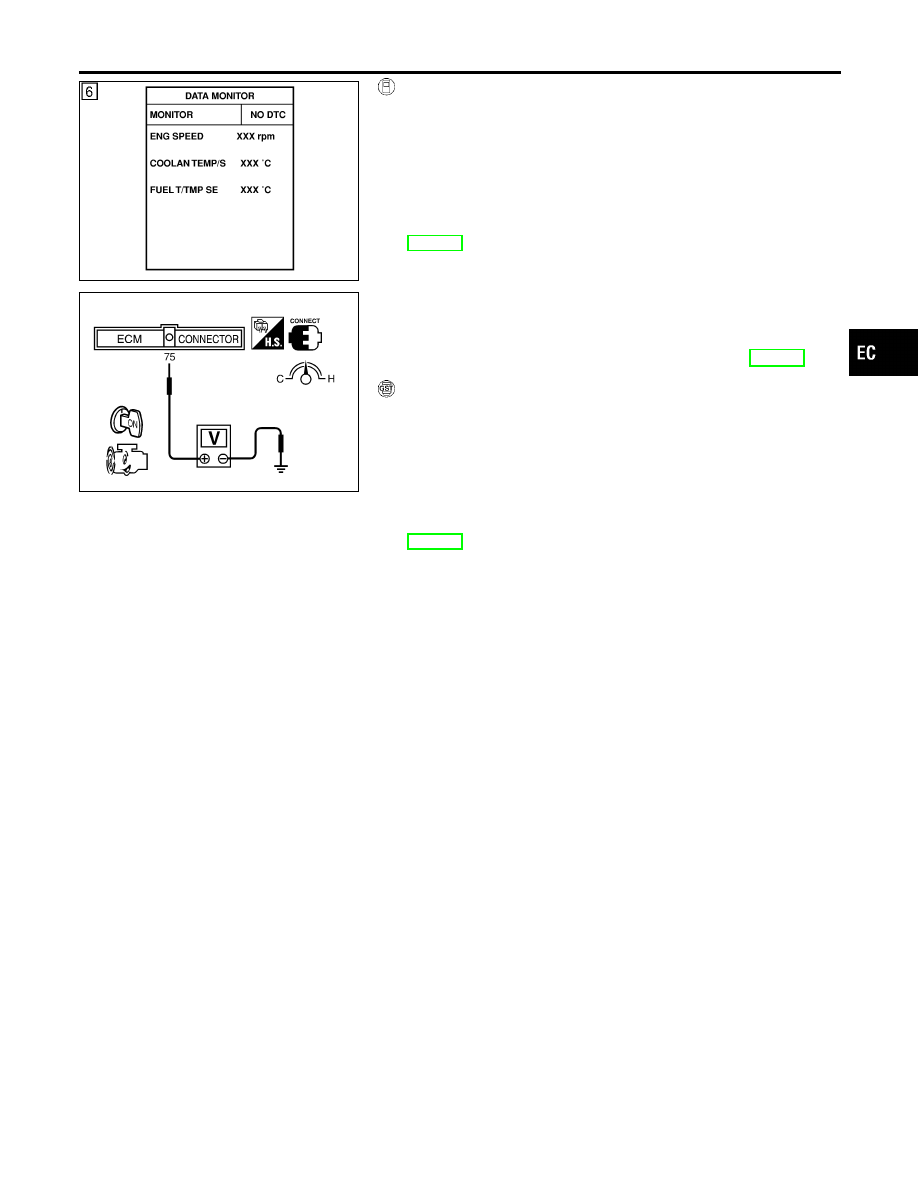

WITH CONSULT-II

NHEC0784S01

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch OFF and wait at least 10 seconds.

3)

Turn ignition switch ON.

4)

Select “DATA MONITOR” mode with CONSULT-II.

5)

Make sure that “FUEL T/TEMP SE” is more than 0°C (32°F).

6)

Start engine and wait at least 20 seconds.

7)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-379.
If 1st trip DTC is not detected, go to next step.

8)

Stop engine and install EVAP service port adapter and pres-
sure pump to EVAP service port securely.

9)

Pressurize the EVAP line using pressure pump.

10) Confirm the pressure does not go up.
11) If pressure go up, go to “Diagnostic Procedure”, EC-379.

WITH GST

NHEC0784S02

1)

Start engine and warm it up to normal operating temperature.

2)

Check that voltage between ECM terminal 75 (Fuel tank tem-
perature sensor signal) and ground is less than 4.2V.

3)

Turn ignition switch OFF and wait at least 10 seconds.

4)

Start engine and wait at least 20 seconds.

5)

Select “MODE 7” with GST.

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-379.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0452 EVAP SYSTEM PRESSURE SENSOR

DTC Confirmation Procedure (Cont’d)

EC-377

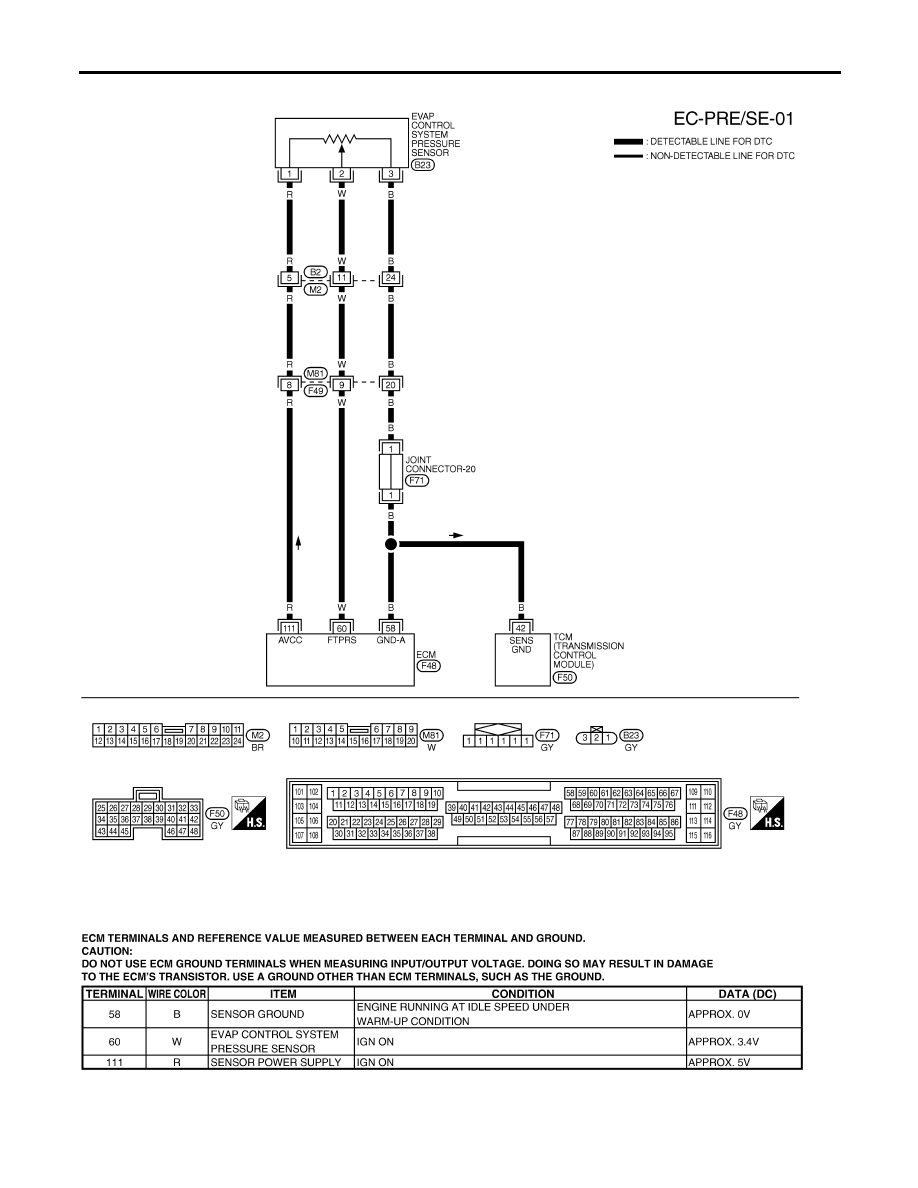

Wiring Diagram

NHEC0785

MEC636E

SEF623XE

DTC P0452 EVAP SYSTEM PRESSURE SENSOR

Wiring Diagram

EC-378

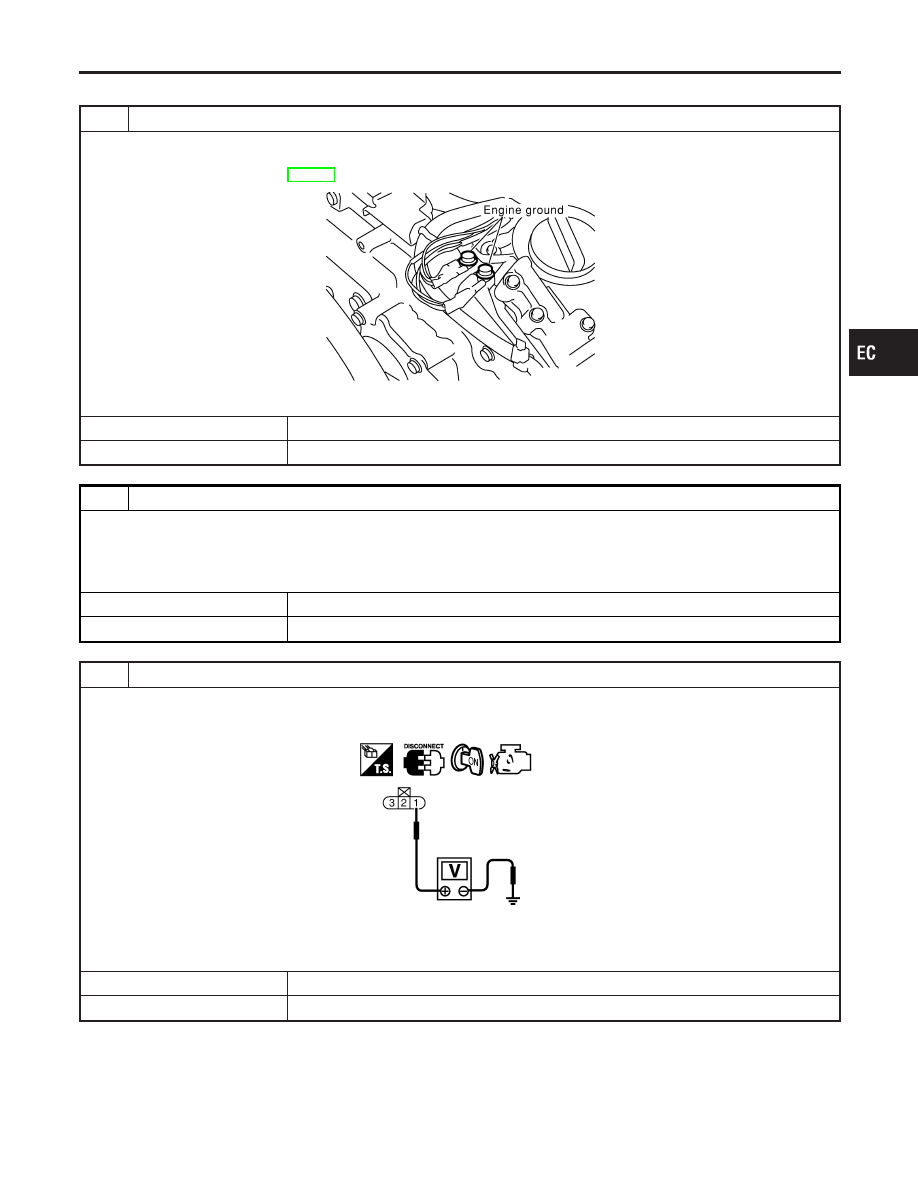

Diagnostic Procedure

NHEC0786

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

2

CHECK CONNECTOR

1. Disconnect EVAP control system pressure sensor harness connector.
2. Check sensor harness connector for water.

Water should not exist.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace harness connector.

3

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR POWER SUPPLY CIRCUIT

1. Turn ignition switch ON.
2. Check voltage between EVAP control system pressure sensor terminal 1 and ground with CONSULT-II or tester.

SEC063D

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0452 EVAP SYSTEM PRESSURE SENSOR

Diagnostic Procedure

EC-379

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors B2, M2

I

Harness connectors M81, F49

I

Harness for open or short between EVAP control system pressure sensor and ECM

©

Repair harness or connectors.

5

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Disconnect TCM harness connector.
4. Check harness continuity between EVAP control system pressure sensor terminal 3 and ECM terminal 58, TCM termi-

nal 42.
Refer to Wiring Diagram.

Continuity should exist.

5. Also check harness for short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors B2, M2

I

Harness connectors M81, F49

I

Joint connector-20

I

Harness for open between EVAP control system pressure sensor and ECM

I

Harness for open between EVAP control system pressure sensor and TCM (Transmission Control Module)

©

Repair open circuit or short to power in harness or connectors.

7

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND
SHORT

1. Check harness continuity between ECM terminal 60 and EVAP control system pressure sensor terminal 2.

Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 8.

8

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors B2, M2

I

Harness connectors M81, F49

I

Harness for open or short between ECM and EVAP control system pressure sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0452 EVAP SYSTEM PRESSURE SENSOR

Diagnostic Procedure (Cont’d)

EC-380
