Wiring Diagram

NHEC0047

MEC529D

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

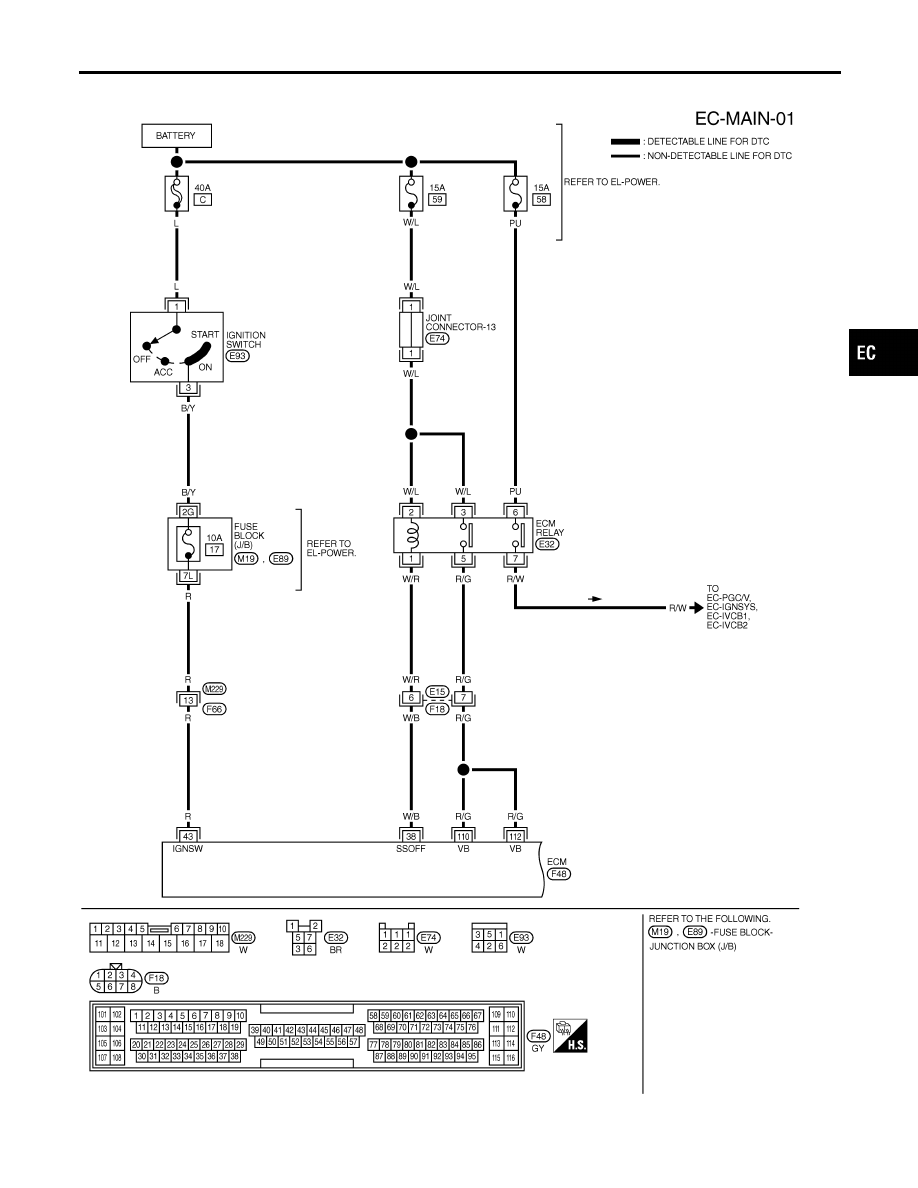

POWER SUPPLY AND GROUND CIRCUIT

Wiring Diagram

EC-153

MEC717C

SEC009E

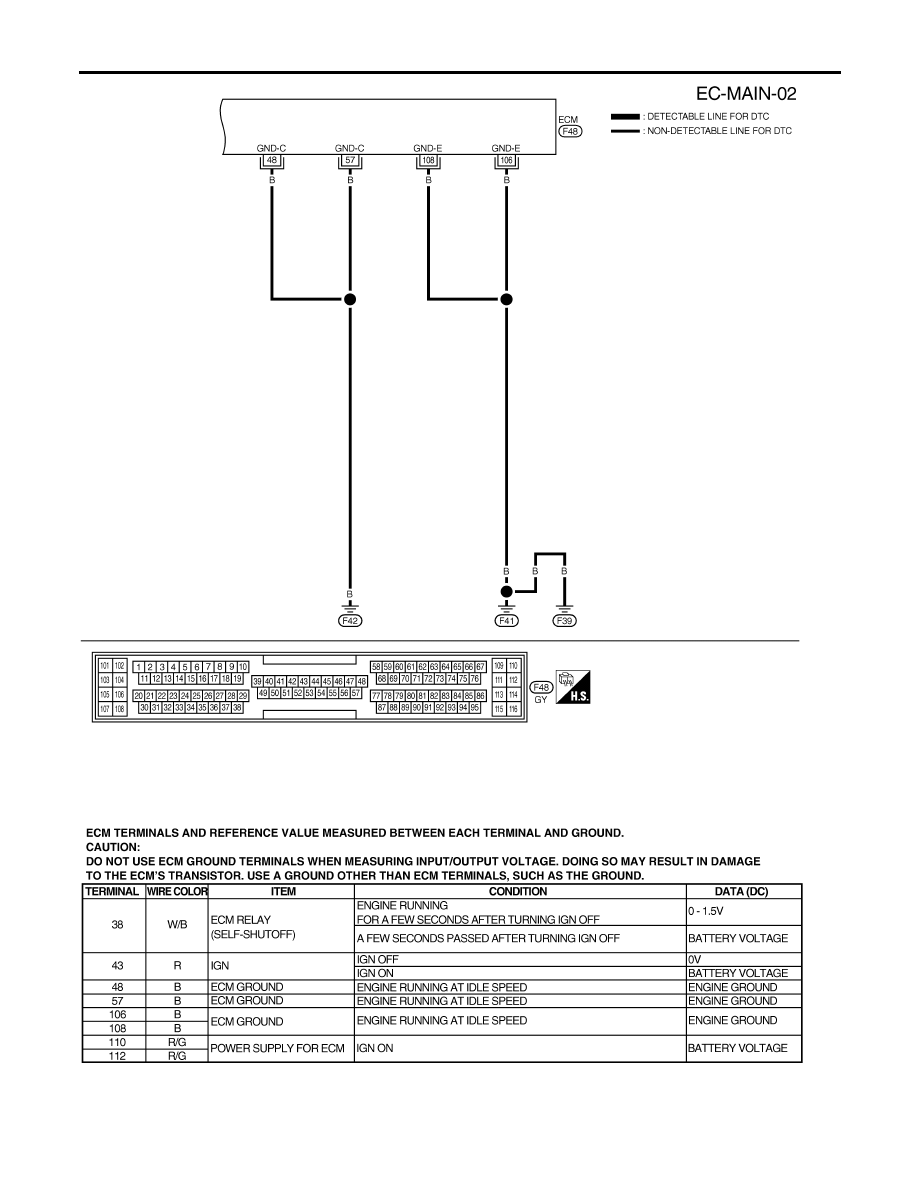

POWER SUPPLY AND GROUND CIRCUIT

Wiring Diagram (Cont’d)

EC-154

Diagnostic Procedure

NHEC0049

1

INSPECTION START

Start engine.
Is engine running?

Yes or No

Yes

©

GO TO 9.

No

©

GO TO 2.

2

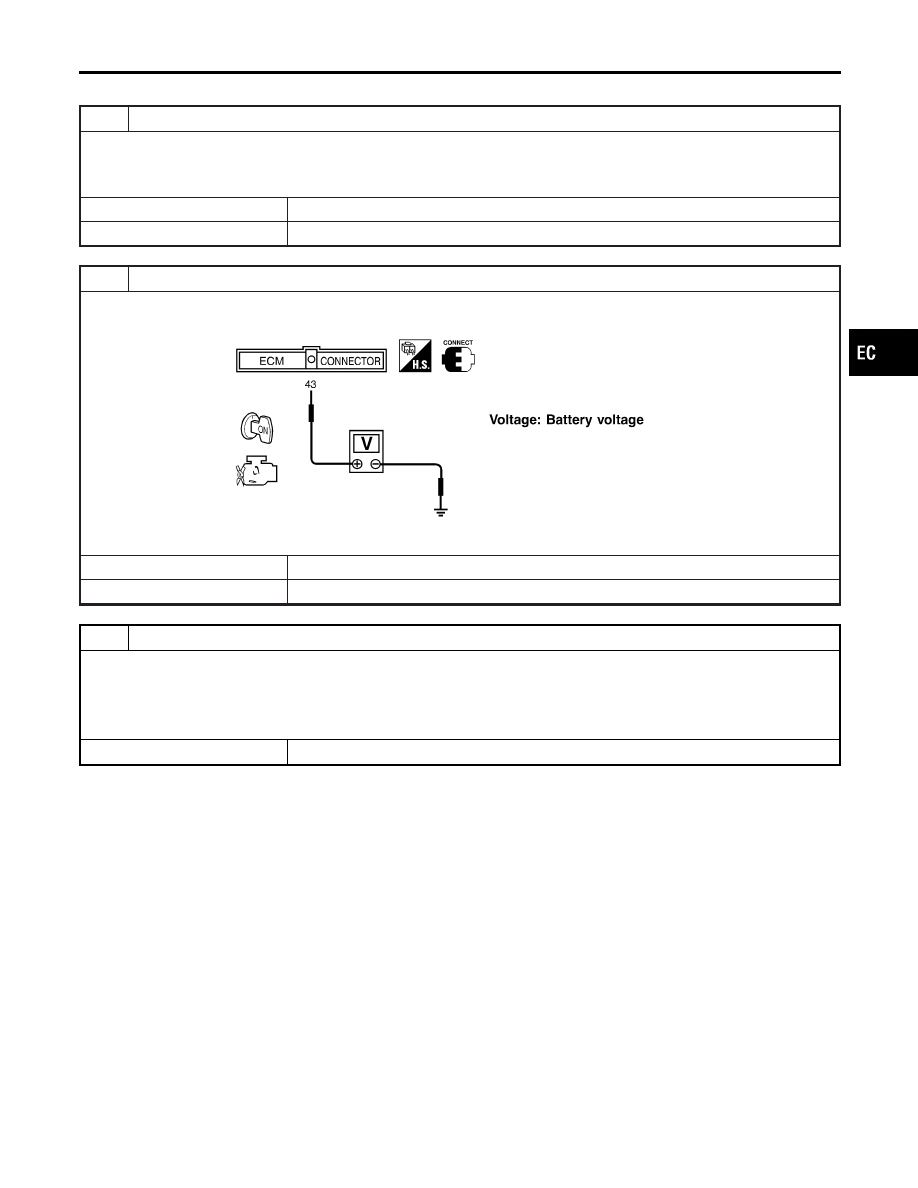

CHECK ECM POWER SUPPLY CIRCUIT-I

1. Turn ignition switch OFF and then ON.
2. Check voltage between ECM terminal 43 and ground with CONSULT-II or tester.

SEF291X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

10A fuse

I

Harness connectors M229, F66

I

Fuse block (J/B) connectors M19, E89

I

Harness for open or short between ECM and ignition switch

©

Repair harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

POWER SUPPLY AND GROUND CIRCUIT

Diagnostic Procedure

EC-155

4

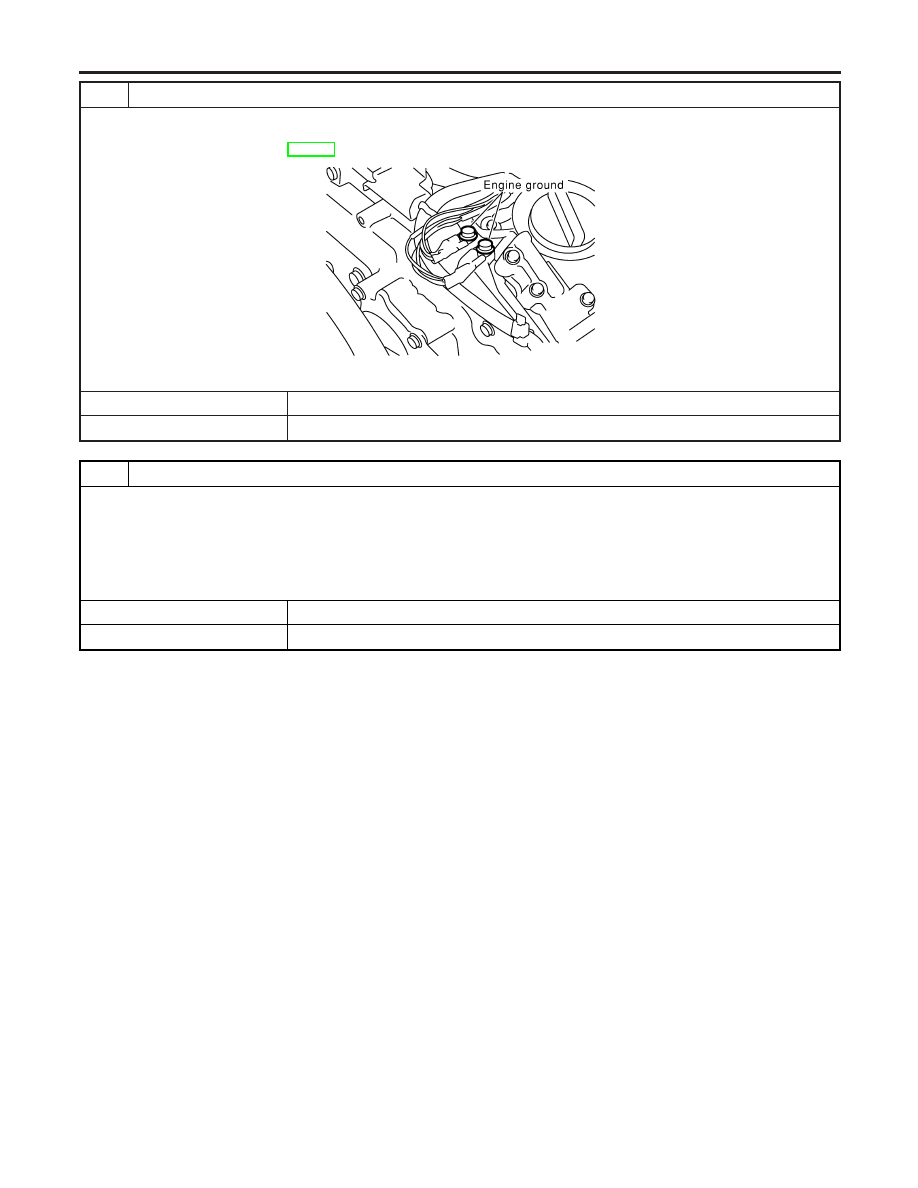

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace ground connections.

5

CHECK ECM GROUND CIRCUIT FOR OPEN AND SHORT-I

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminals 48, 57, 106, 108 and ground.

Refer to WIRING DIAGRAM.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to power in harness or connectors.

POWER SUPPLY AND GROUND CIRCUIT

Diagnostic Procedure (Cont’d)

EC-156
