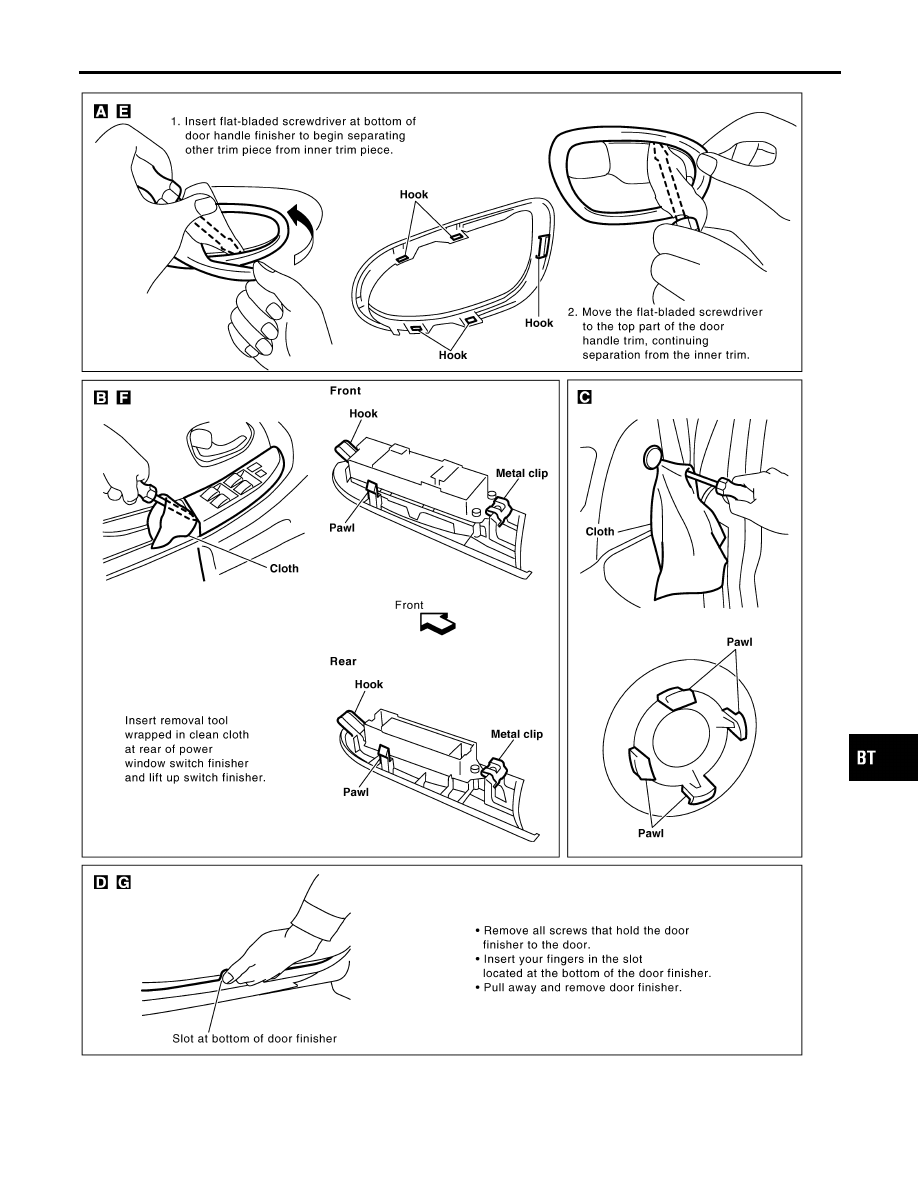

DOOR TRIM

Removal and Installation (Cont’d)

BT-39

INSTALLATION

NHBT0014S02

I

Install in the reverse order of removal.

DOOR TRIM

Removal and Installation (Cont’d)

BT-40

Removal and Installation

NHBT0015

SBT248AB

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

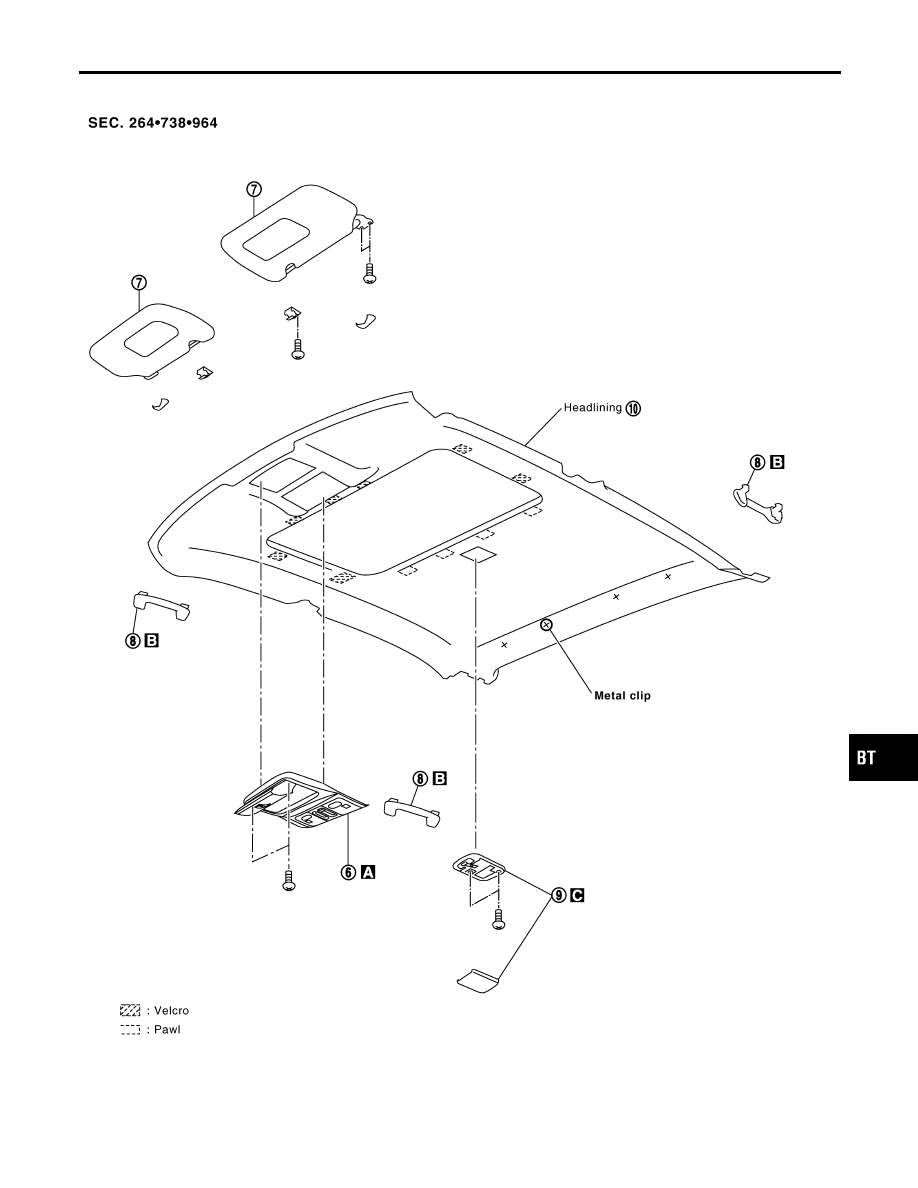

ROOF TRIM

Removal and Installation

BT-41

REMOVAL

NHBT0015S01

CAUTION:

When removing or installing body side welts, do not allow butyl seal to come in contact with pillar
garnish and headlining.
1. Remove rear seats. Refer to “REAR SEAT” for details, BT-53.
2. Remove shoulder anchor bolts. Refer to RS-4, “Front Seat Belt” for details.
3. Remove front pillar garnishes, center pillar upper garnishes and rear pillar garnishes. Refer to “SIDE AND

FLOOR TRIM” for details, BT-35.

4. Remove steering wheel. Refer to RS-20, “Driver Air Bag Module and Spiral Cable” for details.
5. Push back the front seatback.
6. Remove two screws from the roof console of map lamp and sunroof finisher, and insert a removal tool

wrapped in a clean cloth between the right-hand side of the map light and the sunroof finisher, then dis-
connect connectors.

7. Remove sun visors.
8. Remove assist grips.
9. Remove interior lamp assembly, then disconnect connectors.
10. Remove metal clip securing headlining, then remove headlining from vehicle through front passenger side.

SBT247A

INSTALLATION

NHBT0015S02

I

Install in the reverse order of removal.

ROOF TRIM

Removal and Installation (Cont’d)

BT-42
