Infiniti I35 (A33). Manual - part 14

2

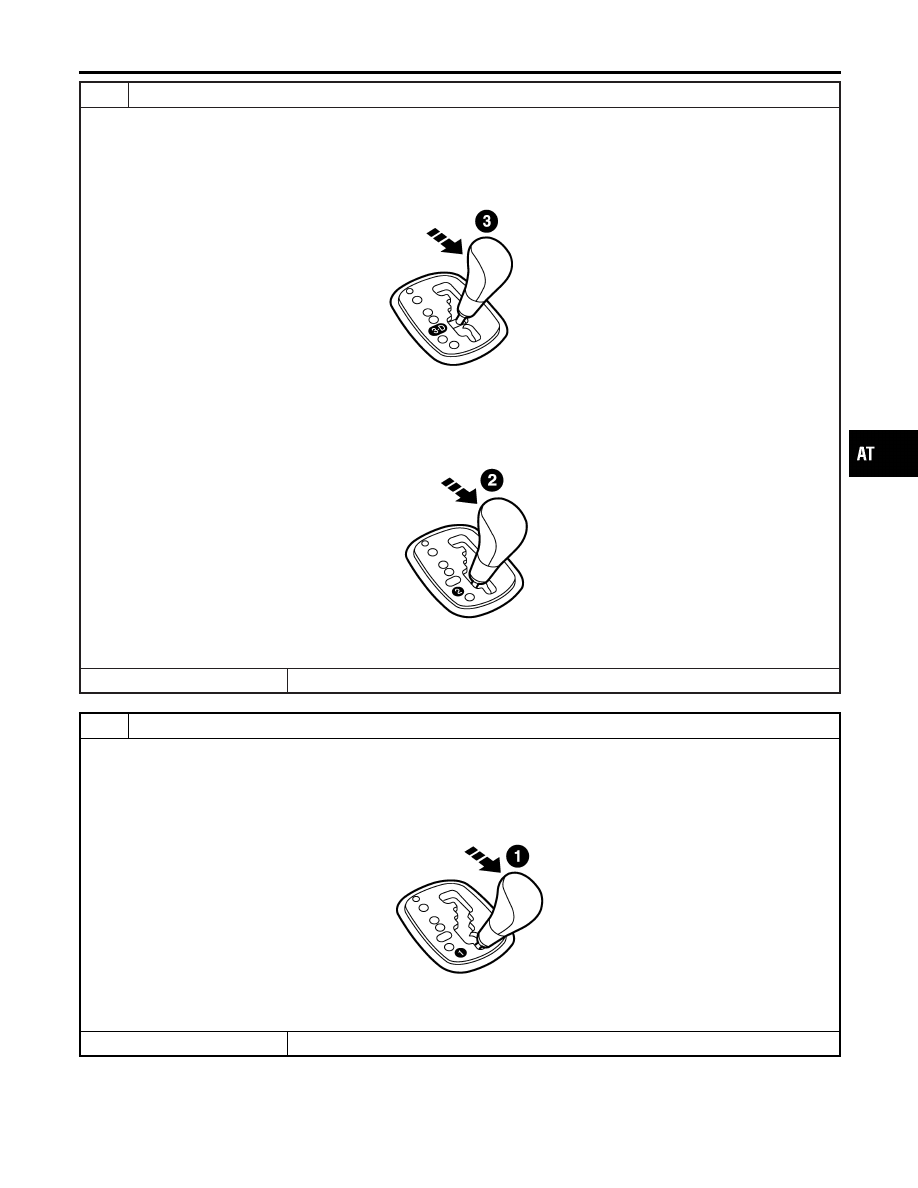

JUDGEMENT PROCEDURE STEP 1

1. Turn ignition switch to OFF position.
2. Push and hold shift lock release button.
3. Depress and hold accelerator pedal fully. Depress brake pedal, then move selector lever from P to 3 position.
4. Turn ignition switch to ON position.

(Do not start engine.)

SAT854K

5. Wait 3 seconds.
6. Move selector lever to 2nd position.
7. Release accelerator pedal and brake pedal.

SAT494K

©

GO TO 3.

3

JUDGEMENT PROCEDURE STEP 2

1. Move selector lever to 1st position.
2. Depress brake pedal.
3. Depress accelerator pedal fully and release it.
4. The A/T CHECK indicator lamp will begin to flash ON and OFF.

SAT495K

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II (Cont’d)

AT-53

4

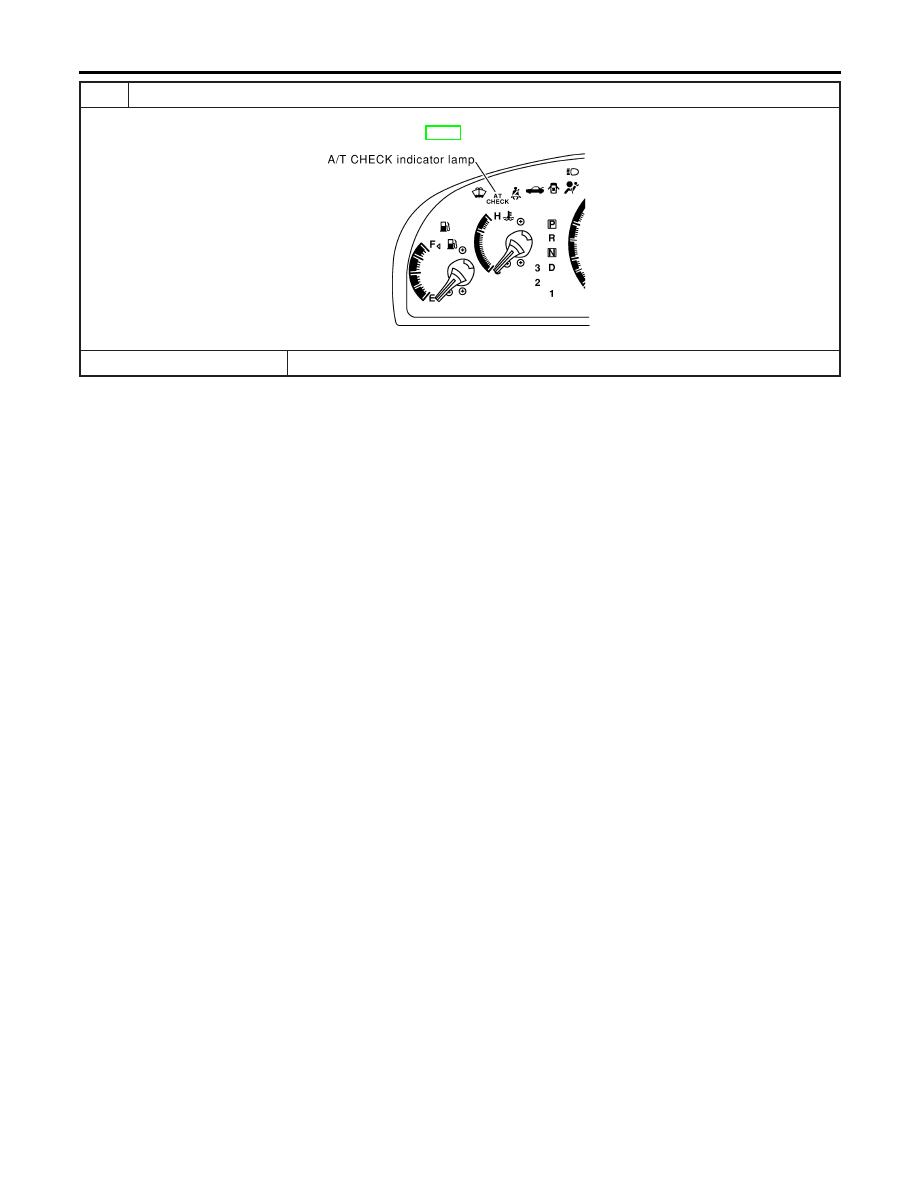

CHECK SELF-DIAGNOSTIC CODE

Check A/T CHECK indicator lamp.
Refer to “JUDGEMENT OF SELF-DIAGNOSIS CODE”, AT-55.

SAT604K

©

DIAGNOSIS END

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II (Cont’d)

AT-54

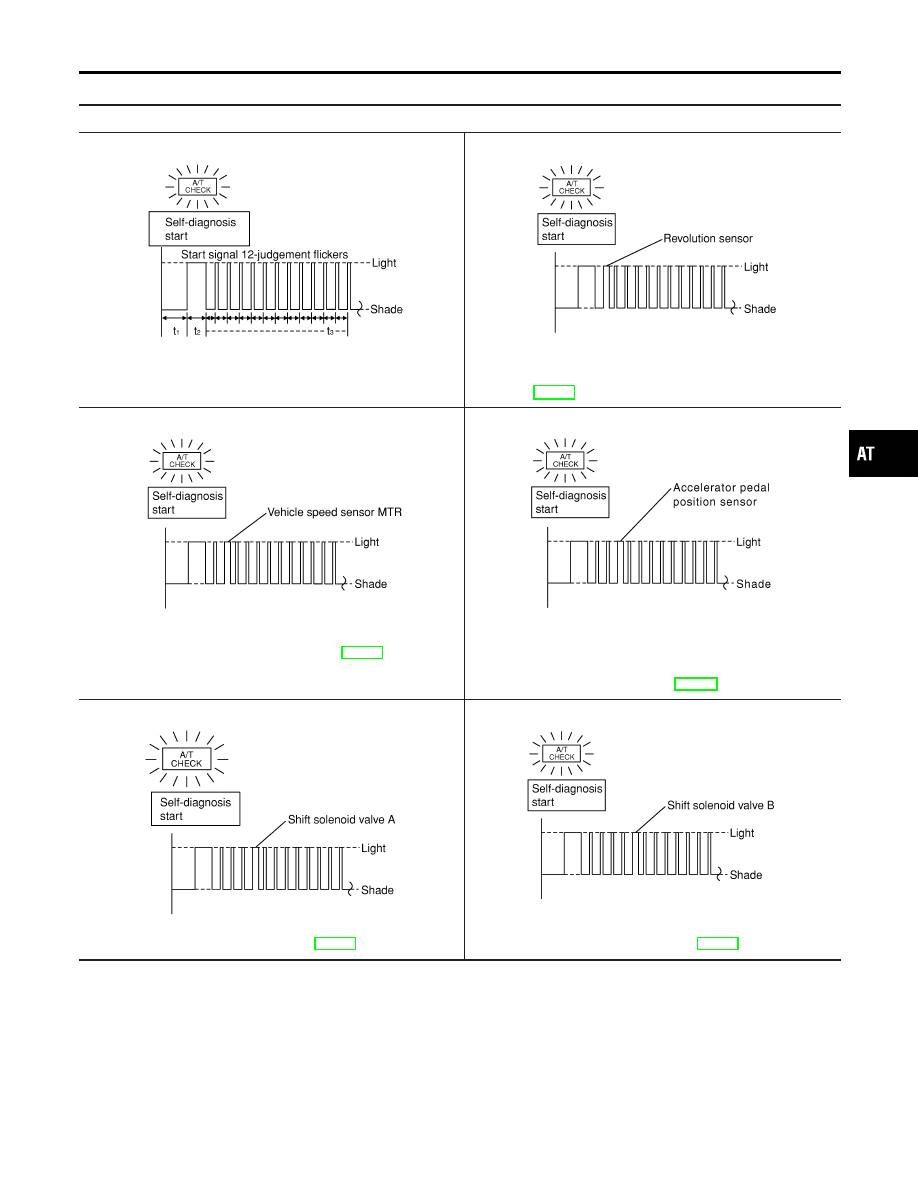

JUDGEMENT OF SELF-DIAGNOSIS CODE

=NHAT0023S04

A/T CHECK indicator lamp:

All judgement flickers are the same.

SAT518K

All circuits that can be confirmed by self-diagnosis are OK.

1st judgement flicker is longer than others.

SAT543K

Revolution sensor circuit is short-circuited or disconnected.

⇒

Go to VEHICLE SPEED SENSOR·A/T (REVOLUTION

SENSOR), AT-120.

2nd judgement flicker is longer than others.

SAT544K

Vehicle speed sensor circuit is short-circuited or disconnected.

⇒

Go to VEHICLE SPEED SENSOR·MTR, AT-206.

3rd judgement flicker is longer than others.

SAT545KC

Accelerator pedal position sensor (throttle position sensor) cir-
cuit is short-circuited or disconnected.

⇒

GO TO ACCELERATOR PEDAL POSITION SENSOR

(THROTTLE POSITION SENSOR), AT-188.

4th judgement flicker is longer than others.

SAT546K

Shift solenoid valve A circuit is short-circuited or disconnected.

⇒

Go to SHIFT SOLENOID VALVE A, AT-178.

5th judgement flicker is longer than others.

SAT547K

Shift solenoid valve B circuit is short-circuited or disconnected.

⇒

Go to SHIFT SOLENOID VALVE B, AT-183.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II (Cont’d)

AT-55

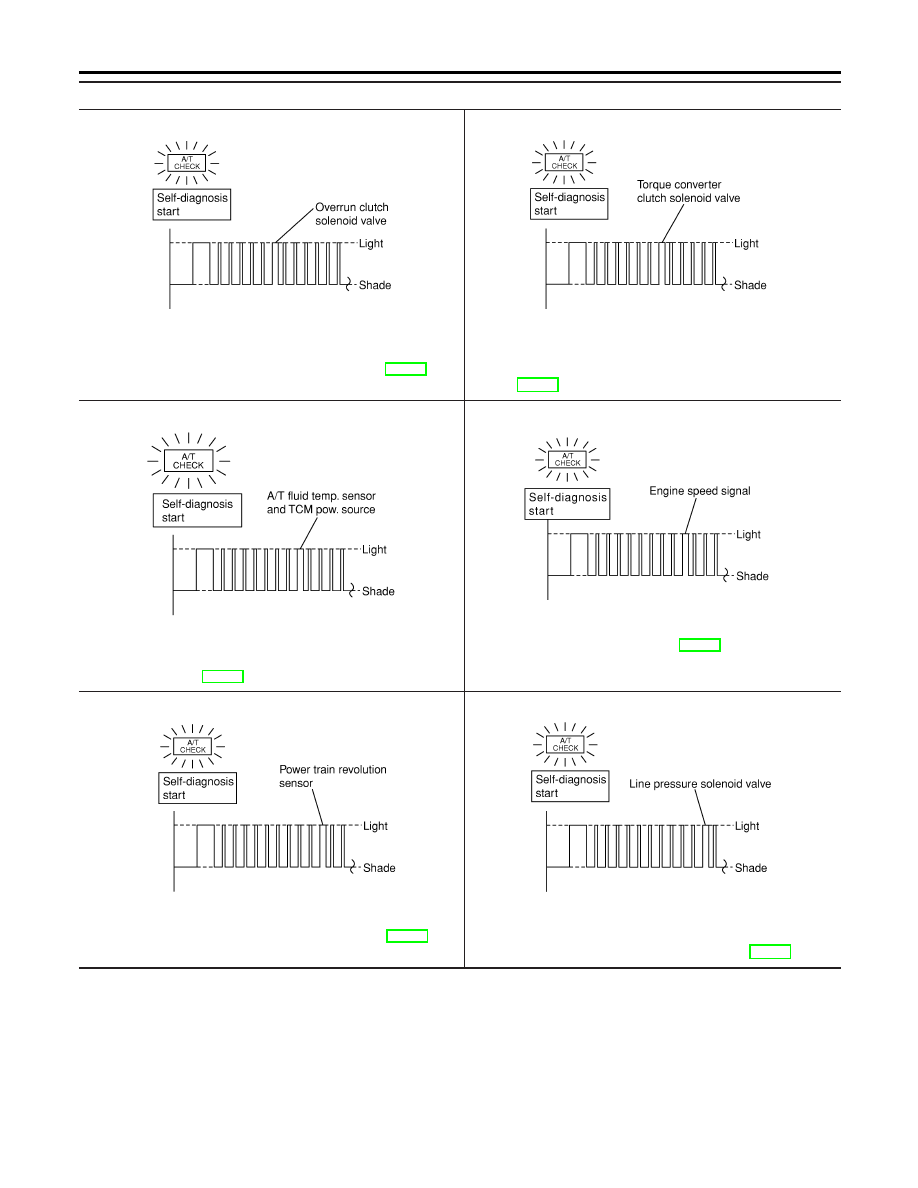

A/T CHECK indicator lamp:

6th judgement flicker is longer than others.

SAT548K

Overrun clutch solenoid valve circuit is short-circuited or discon-
nected.

⇒

Go to OVERRUN CLUTCH SOLENOID VALVE, AT-194.

7th judgement flicker is longer than others.

SAT549K

Torque converter clutch solenoid valve circuit is short-circuited
or disconnected.

⇒

Go to TORQUE CONVERTER CLUTCH SOLENOID

VALVE, AT-157.

8th judgement flicker is longer than others.

SAT550K

A/T fluid temperature sensor is disconnected or TCM power
source circuit is damaged.

⇒

Go to A/T FLUID TEMPERATURE SENSOR AND TCM

POWER SOURCE, AT-199.

9th judgement flicker is longer than others.

SAT551K

Engine speed signal circuit is short-circuited or disconnected.

⇒

Go to ENGINE SPEED SIGNAL, AT-125.

10th judgement flicker is longer than others.

SAT552K

Power train revolution circuit is short-circuited or disconnected.

⇒

Go to POWER TRAIN REVOLUTION SENSOR, AT-211.

11th judgement flicker is longer than others.

SAT553K

Line pressure solenoid valve circuit is short-circuited or discon-
nected.

⇒

Go to LINE PRESSURE SOLENOID VALVE, AT-172.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II (Cont’d)

AT-56
