FRONT WHEEL ALIGNMENT (UNLADEN*1)

=NHSU0021

Tire size

225/50R17

215/55R16

Camber
Degree minute (Decimal degree)

Minimum

−1°00

′

(−1.00°)

Nominal

−0°15

′

(−0.25°)

Maximum

0°30

′

(0.50°)

Left and right difference

45

′

(0.75°) or less

Caster
Degree minute (Decimal degree)

Minimum

2°00

′

(2.00°)

Nominal

2°45

′

(2.75°)

Maximum

3°30

′

(3.50°)

Left and right difference

45

′

(0.75°) or less

Kingpin inclination
Degree minute (Decimal degree)

Minimum

13°30

′

(13.50°)

Nominal

14°15

′

(14.25°)

Maximum

15°00

′

(15.00°)

Total toe-in

Distance (A − B)
mm (in)

Minimum

0 (0)

Nominal

1 (0.04)

Maximum

2 (0.08)

Angle (left plus right)
Degree minute (Decimal degree)

Minimum

0

′

(0.00°)

Nominal

6

′

(0.10°)

Maximum

12

′

(0.20°)

Wheel turning angle
Full turn*2

Inside
Degree minute (Decimal degree)

Minimum

29°30

′

(29.50°)

36°00

′

(36.0°)

Nominal

33°00

′

(33.0°)

39°30

′

(39.50°)

Maximum

34°00

′

(34.0°)

40°30

′

(40.50°)

Outside
Degree minute (Decimal degree)

Nominal

28°30

′

(28.50°)

32°00

′

(32.00°)

*1: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.
*2: On power steering models, wheel turning force (at circumference of steering wheel) of 98 to 147 N (10 to 15 kg, 22 to 33 lb) with
engine idle.

LOWER BALL JOINT

NHSU0022

Swinging force “A”
(Measuring point: cotter pin hole of ball stud)

N (kg, lb)

7.8 - 77.5 (0.8 - 7.9, 1.8 - 17.4)

Turning torque “B”

N·m (kg-cm, in-lb)

0.50 - 4.90 (5.1 - 50.0, 4.4 - 43.4)

Vertical end play “C”

mm (in)

0 (0)

GI

MA

EM

LC

EC

FE

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Service Data and Specifications (SDS) (Cont’d)

SU-15

WHEELARCH HEIGHT (UNLADEN*)

=NHSU0041

SFA818A

Applied model

Models with 225/50R17 tire

Models with 215/55R16 tire

Front (Hf) mm (in)

706 (27.80)

698 (27.48)

Rear (Hr) mm (in)

694 (27.32)

683 (26.89)

*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.

WHEEL RUNOUT

NHSU0023

Wheel type

Aluminum

Steel wheel

Inside

Outside

Radial runout limit

mm (in)

0.3 (0.012)

0.8 (0.031) or less

0.4 (0.016) or less

Lateral runout limit

mm (in)

0.3 (0.012)

1.0 (0.039) or less

0.9 (0.035) or less

FRONT SUSPENSION

Service Data and Specifications (SDS) (Cont’d)

SU-16

SBR686C

Precautions

PRECAUTIONS

NHSU0024

I

When installing each rubber part, final tightening must be
carried out under unladen condition* with tires on ground.
Oil will shorten the life of rubber bushes. Be sure to wipe
off any spilled oil.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

Use flare nut wrench when removing or installing brake
tubes.

I

After installing removed suspension parts, check wheel
alignment.

I

Do not jack up at the trailing arm and lateral link.

I

Always torque brake lines when installing.

I

Lock nuts are unreusable parts; always use new ones.
When replacing, do not wipe the oil off of the new lock nut
before tightening.

Preparation

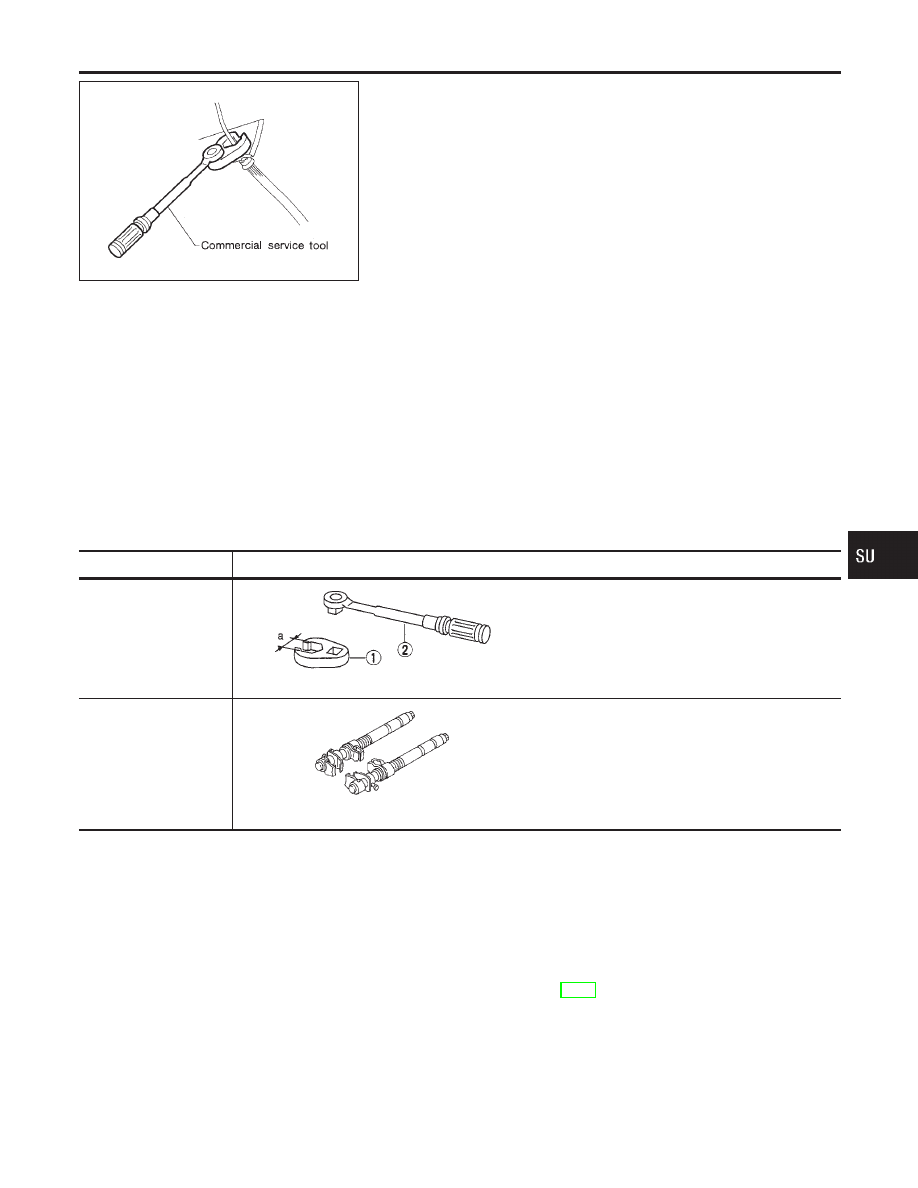

COMMERCIAL SERVICE TOOLS

NHSU0026

Tool name

Description

Equivalent to
GG94310000
1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing brake piping
a: 10 mm (0.39 in)

Spring compressor

NT717

Removing and installing coil spring

Noise, Vibration and Harshness (NVH)
Troubleshooting

NHSU0027

Refer to “Noise, Vibration and Harshness (NVH) Troubleshooting”,
“FRONT SUSPENSION”, SU-4.

GI

MA

EM

LC

EC

FE

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

REAR SUSPENSION

Precautions

SU-17

Components

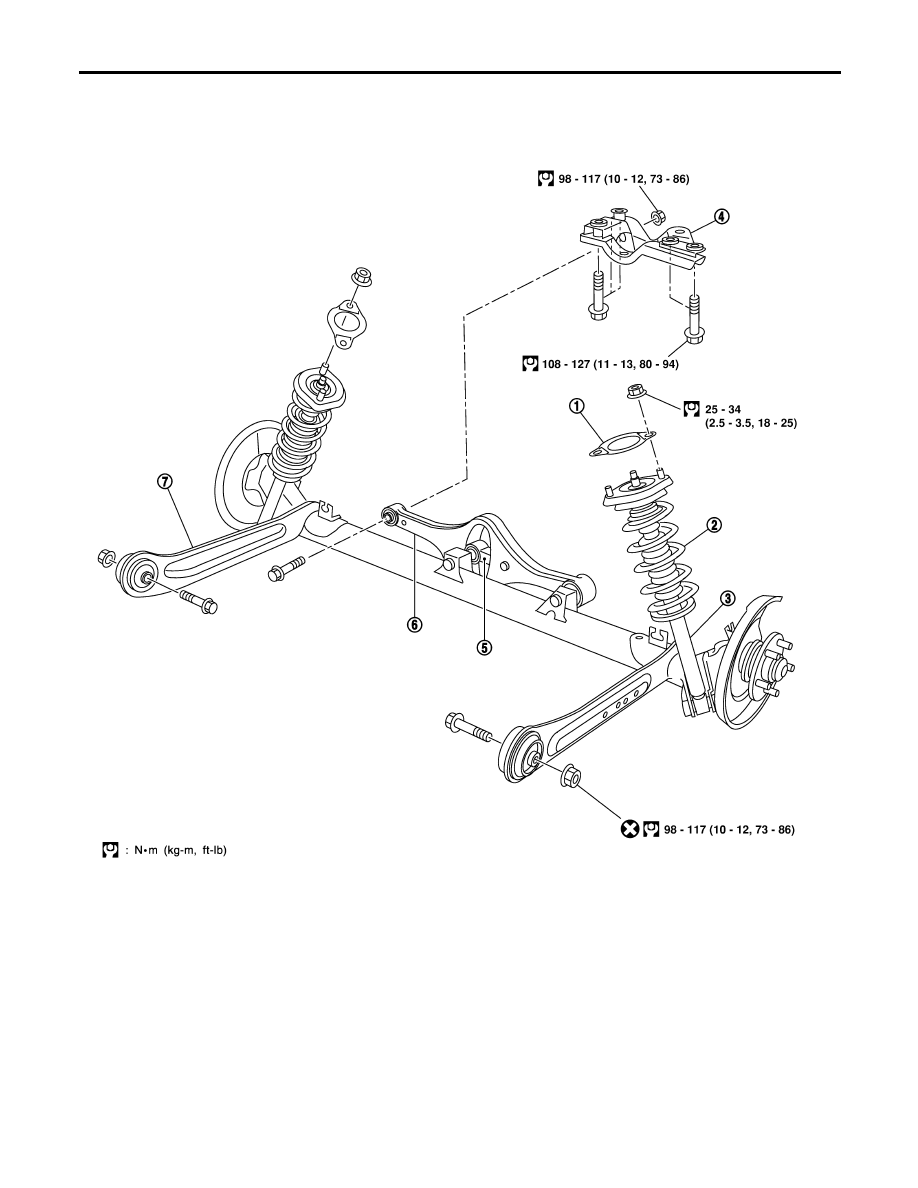

NHSU0028

SSU013

1.

Shock absorber mounting seal

2.

Coil spring

3.

Shock absorber

4.

Suspension member

5.

Control rod

6.

Lateral link

7.

Torsion beam

REAR SUSPENSION

Components

SU-18
