Infiniti I30 (A33). Manual - part 585

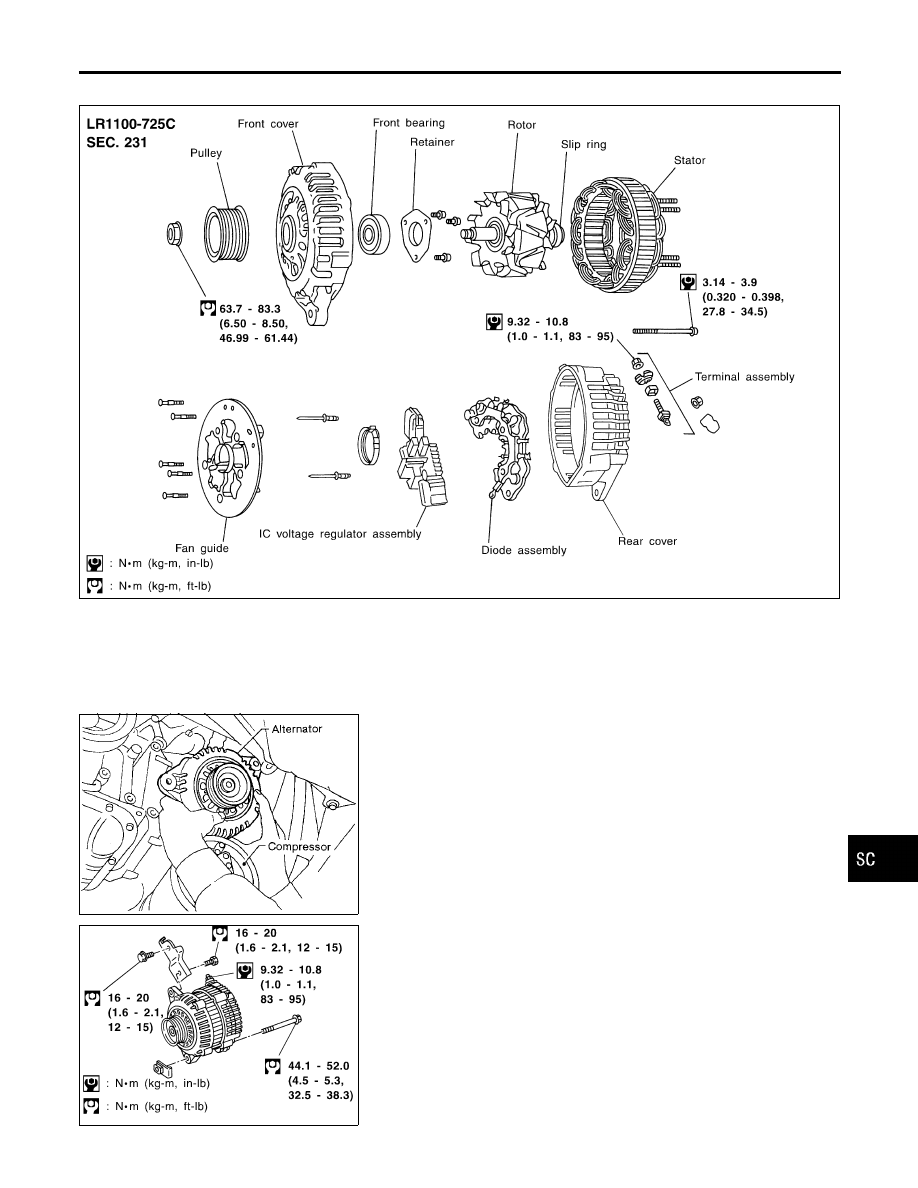

Construction

NHSC0012

SEL276VI

SEL460T

Removal and Installation

NHSC0013

REMOVAL

NHSC0013S01

1.

Remove engine undercover RH.

2.

Remove side inspection cover RH.

3.

Loosen belt idler pulley.

4.

Remove drive belt.

5.

Remove A/C compressor mounting bolts (four).

6.

Slide A/C compressor forward.

7.

Disconnect alternator harness connector.

8.

Remove alternator upper bolt and lower bolt.

MEL384KA

INSTALLATION

NHSC0013S02

To install, reverse the removal procedure.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

EL

IDX

CHARGING SYSTEM

Construction

SC-29

Battery

NHSC0014

Type

80D26L

Capacity

V-AH

12-55

Cold cranking current

A

(For reference value)

582

Starter

NHSC0015

Type

S114-801D

HITACHI make

Reduction gear type

System voltage

12V

No-load

Terminal voltage

11.0V

Current

Less than 90A

Revolution

More than 2,700 rpm

Minimum diameter of commutator

28.0 mm (1.102 in)

Minimum length of brush

10.5 mm (0.413 in)

Brush spring tension

12.7 - 17.7 N (1.3 - 1.8 kg, 2.9 - 4.0 lb)

Clearance between pinion front edge and pinion stopper

0.3 - 2.5 mm (0.012 - 0.098 in)

Alternator

NHSC0016

Type

LR1100-725C

HITACHI make

Nominal rating

12V-110A

Ground polarity

Negative

Minimum revolution under no-load (When 13.5 volts is applied)

Less than 950 rpm

Hot output current (When 13.5 volts is applied)

More than 33A/1,300 rpm
More than 81A/2,500 rpm
More than 93A/5,000 rpm

Regulated output voltage

14.1 - 14.7V

Minimum length of brush

More than 6.00 mm (0.2362 in)

Brush spring pressure

1.000 - 3.432 N (102 - 350 g, 3.60 - 12.34 oz)

Slip ring minimum outer diameter

More than 26.0 mm (1.024 in)

Rotor (Field coil) resistance

2.31

Ω

SERVICE DATA AND SPECIFICATIONS (SDS)

Battery

SC-30

STEERING SYSTEM

SECTION

ST

CONTENTS

PRECAUTIONS ...............................................................2

Supplemental Restraint System (SRS)

″

AIR

BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

...............2

Precautions for Steering System.................................2

PREPARATION ...............................................................3

Special Service Tools ..................................................3
Commercial Service Tool.............................................4

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING .....................................................5

NVH Troubleshooting Chart.........................................5

ON-VEHICLE SERVICE ..................................................6

Checking Steering Wheel Play....................................6
Checking Neutral Position on Steering Wheel ............6

PRE-CHECKING

........................................................6

CHECKING

...............................................................6

Front Wheel Turning Angle..........................................6
Checking Gear Housing Movement ............................6
Checking and Adjusting Drive Belts ............................7
Checking Fluid Level ...................................................7
Checking Fluid Leakage ..............................................7
Bleeding Hydraulic System..........................................7
Checking Steering Wheel Turning Force ....................8
Checking Hydraulic System.........................................9

STEERING WHEEL AND STEERING COLUMN .........10

Components...............................................................10
Removal and Installation ...........................................10

STEERING WHEEL

.................................................10

STEERING COLUMN

............................................... 11

Disassembly and Assembly.......................................13
Inspection...................................................................14

TILT MECHANISM

...................................................14

POWER STEERING GEAR AND LINKAGE ................15

Components...............................................................15
Removal and Installation ...........................................16
Disassembly...............................................................18
Inspection...................................................................19

BOOT

.....................................................................19

RACK

.....................................................................19

GEAR SUB-ASSEMBLY

...........................................19

GEAR HOUSING CYLINDER

....................................19

TIE-ROD OUTER AND INNER SOCKETS

..................19

Assembly ...................................................................20
Adjustment .................................................................23

POWER STEERING OIL PUMP....................................25

Components...............................................................25
Pre-disassembly Inspection.......................................25
Disassembly...............................................................26
Inspection...................................................................27
Assembly ...................................................................27

SERVICE DATA AND SPECIFICATIONS (SDS) .........29

General Specifications...............................................29
Steering Wheel ..........................................................29
Steering Column ........................................................29
Steering Gear and Linkage .......................................30
Power Steering ..........................................................31

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

Supplemental Restraint System (SRS) “AIR
BAG” and “SEAT BELT PRE-TENSIONER”

NHST0001

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER” used along with
a seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types of
collision. The SRS system composition which is available to INFINITI I30 is as follows:

I

For a frontal collision
The Supplemental Restraint System consists of driver air bag module (located in the center of the steer-
ing wheel), front passenger air bag module (located on the instrument panel on passenger side), seat belt
pre-tensioners, a diagnosis sensor unit, warning lamp, wiring harness and spiral cable.

I

For a side collision
The Supplemental Restraint System consists of front side air bag module (located in the outer side of front
seat), satellite sensor, diagnosis sensor unit (one of components of air bags for a frontal collision), wiring
harness, warning lamp (one of components of air bags for a frontal collision).

Information necessary to service the system safely is included in the RS section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance should be per-
formed by an authorized INFINITI dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the RS section.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. Spiral cable and wiring harnesses covered with yellow insulation tape either just
before the harness connectors or for the complete harness are related to the SRS.

Precautions for Steering System

NHST0003

I

Before disassembly, thoroughly clean the outside of the unit.

I

Disassembly should be done in a clean work area. It is important to prevent the internal parts from
becoming contaminated by dirt or other foreign matter.

I

Place disassembled parts in order, on a parts rack, for easier and proper assembly.

I

Use nylon cloths or paper towels to clean the parts; common shop rags can leave lint that might
interfere with their operation.

I

Before inspection or reassembly, carefully clean all parts with a general purpose, non-flammable
solvent.

I

Before assembly, apply a coat of recommended power steering fluid* to hydraulic parts. Vaseline
may be applied to O-rings and seals. Do not use any grease.

I

Replace all gaskets, seals and O-rings. Avoid damaging O-rings, seals and gaskets during instal-
lation. Perform functional tests whenever designated.
*: Genuine Nissan PSF II or equivalent. Refer to MA-11, “Fluids and Lubricants”.

PRECAUTIONS

Supplemental Restraint System (SRS) “AIR BAG” and “SEAT BELT PRE-TENSIONER”

ST-2
