6.

With the engine still running, disconnect the injector tool from
the service fitting.

CAUTION:

Be careful not to allow dye to spray or drip when disconnect-
ing the injector from the system.
NOTE:
If repairing the A/C system or replacing a component, pour the dye
directly into the open system connection and proceed with the ser-
vice procedures.
7.

Operate the A/C system for a minimum of 20 minutes to mix
the dye with the system oil. Depending on the leak size, oper-
ating conditions and location of the leak, it may take from min-
utes to days for the dye to penetrate a leak and become visible.

Belt

TENSION ADJUSTMENT

NHHA0237

I

Refer to MA-13, “Checking Drive Belt”.

Idle Air Control Valve (IACV) — Auxiliary Air
Control (AAC) Valve

INSPECTION

NHHA0238

I

Refer to EC-429, and HA-19, “Description”.

RHA042G

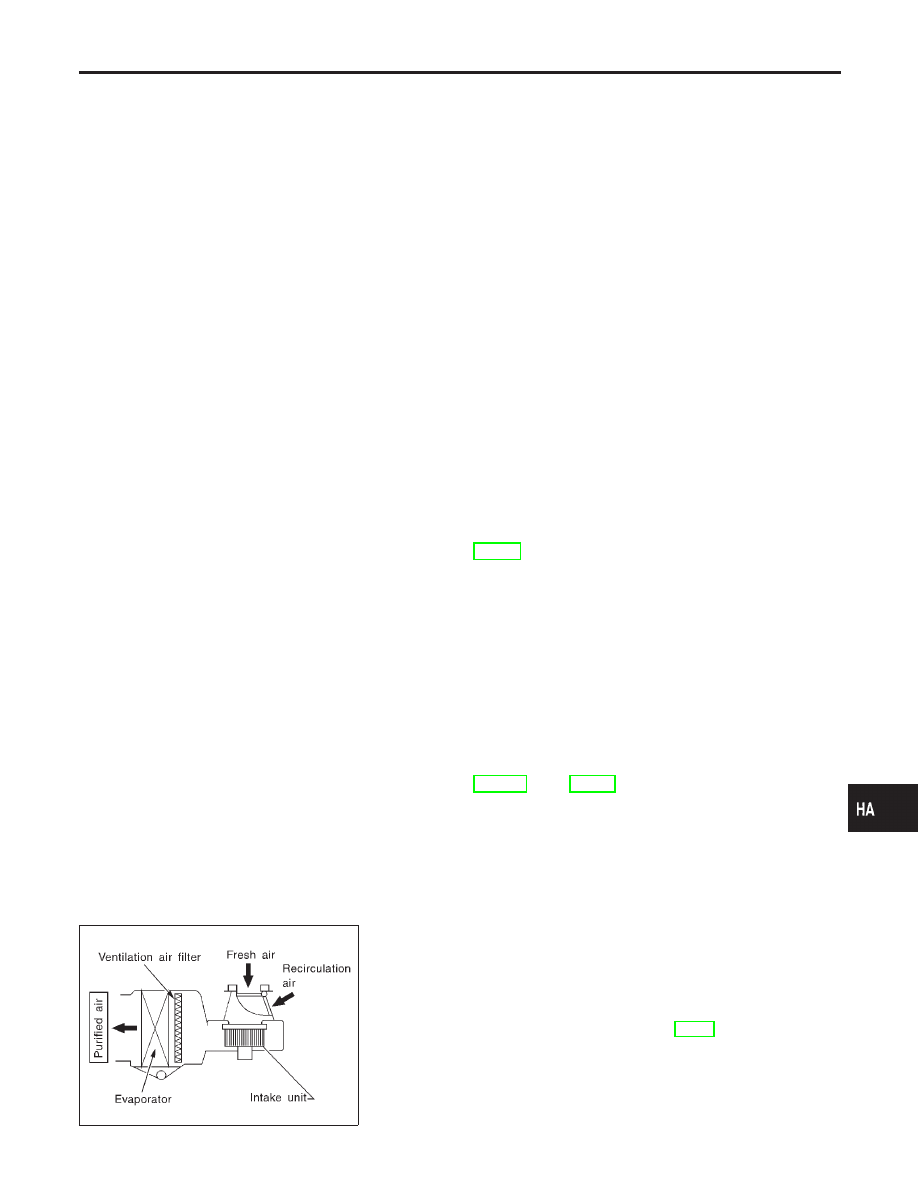

Ventilation Air Filter

FUNCTION

NHHA0271

Air inside passenger compartment is kept clean at either recircula-
tion or fresh mode by installing ventilation air filter into cooling unit.
NOTE:
To replace ventilation air filter, refer to MA-4, “Periodic Main-
tenance”.
Caution label is fixed inside the glove box.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Fluorescent Dye Leak Detector (Cont’d)

HA-123

SHA381F

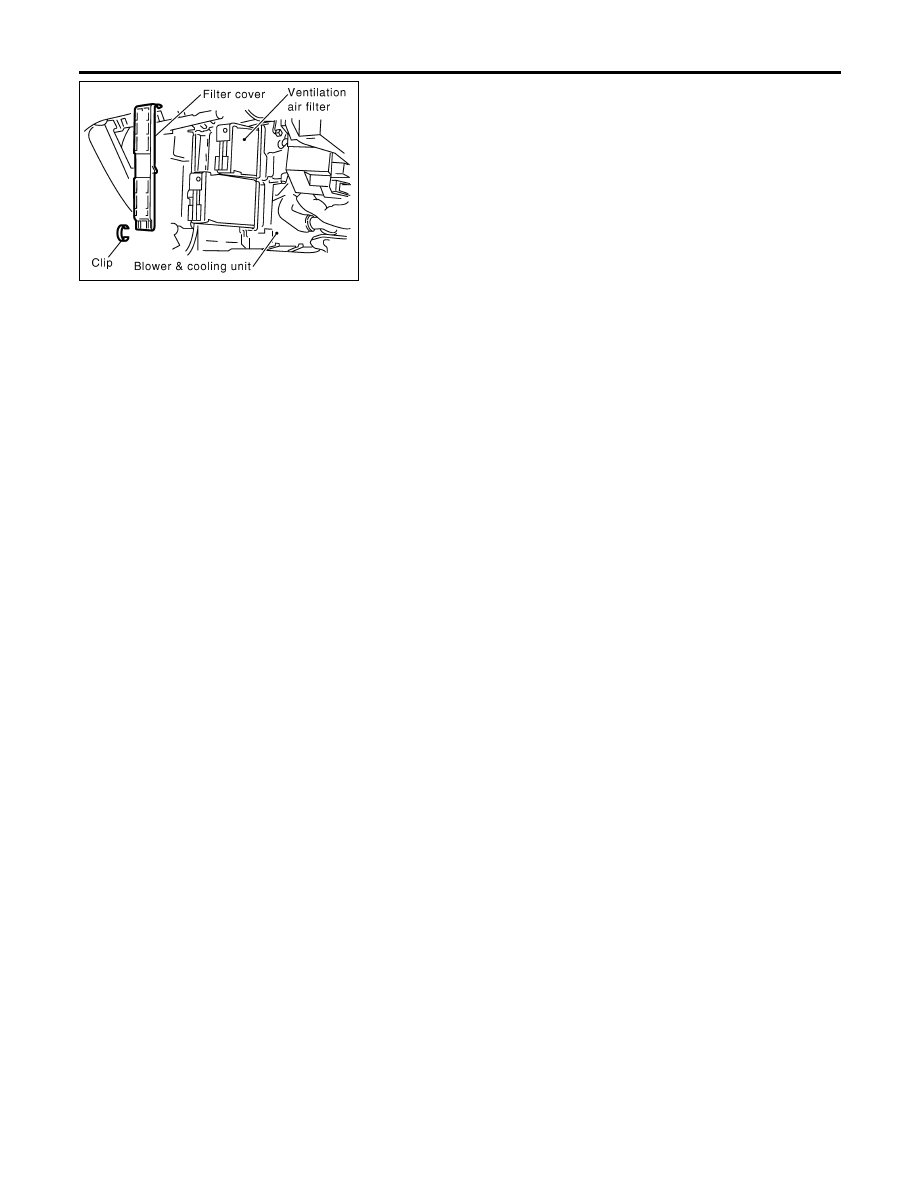

REPLACEMENT PROCEDURE

NHHA0272

1.

Remove glove box.

2.

Remove instrument lower panel from instrument panel.

3.

Remove filter cover fixed clip.

4.

Slide the filter cover to the upper side and then remove it.

5.

Take out the lower side ventilation air filter from cooling unit.

6.

Then slide upper side filter to the bottom position and take off
the ventilation air filter from the cooling unit.

7.

Replace with new one and reinstall on cooling unit.

8.

Reinstall filter cover, clip, instrument lower panel and glove
box.

SERVICE PROCEDURE

Ventilation Air Filter (Cont’d)

HA-124

Compressor

NHHA0241

Model

CALSONIC make V-6

Type

V-6 variable displacement

Displacement
cm

3

(cu in)/rev.

Max.

184 (11.228)

Min.

14.5 (0.885)

Cylinder bore x stroke
mm (in)

37 (1.46) x [2.3 - 28.6 (0.091 - 1.126)]

Direction of rotation

Clockwise (viewed from drive end)

Drive belt

Poly V

Lubricant

NHHA0242

Model

CALSONIC make V-6

Name

Nissan A/C System Oil Type S

Part number

KLH00-PAGS0

Capacity
m



(US fl oz, Imp fl oz)

Total in system

200 (6.8, 7.0)

Compressor (Service part) charging
amount

200 (6.8, 7.0)

Refrigerant

NHHA0243

Type

HFC-134a (R-134a)

Capacity
kg (lb)

0.60 - 0.70 (1.32 - 1.54)

Engine Idling Speed (When A/C is ON)

NHHA0244

I

Refer to EC-644, “Idle Speed and Ignition Timing”.

Belt Tension

NHHA0245

I

Refer to MA-13, “Checking Drive Belts”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Compressor

HA-125
