Infiniti I30 (A33). Manual - part 514

V-6 Variable Displacement Compressor

GENERAL INFORMATION

=NHHA0163

1. The V-6 variable compressor differs from previous units. The vent temperatures of the V-6 variable com-

press do not drop too far below 5°C (41°F) when:

I

evaporator intake air temperature is less than 20°C (68°F)

I

engine is running at speeds less than 1,500 rpm.
This is because the V-6 compressor provides a means of “capacity” control.

2. The V-6 variable compressor provides refrigerant control under varying conditions. During cold winters, it

may not produce high refrigerant pressure discharge (compared to previous units) when used with air
conditioning systems.

3. A “clanking” sound may occasionally be heard during refrigerant charge. The sound indicates that the tilt

angle of the swash plate has changed and is not a problem.

4. For air conditioning systems with the V-6 compressor, the clutch remains engaged unless: the system main

switch, fan switch or ignition switch is turned OFF. When ambient (outside) temperatures are low or when
the amount of refrigerant is insufficient, the clutch is disengaged to protect the compressor.

5. A constant range of suction pressure is maintained when engine speed is greater than a certain value. It

normally ranges from 147 to 177 kPa (1.5 to 1.8 kg/cm

2

, 21 to 26 psi) under varying conditions.

In previous compressors, however, suction pressure was reduced with increases in engine speed.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

DESCRIPTION

V-6 Variable Displacement Compressor

HA-15

DESCRIPTION

=NHHA0164

General

NHHA0164S01

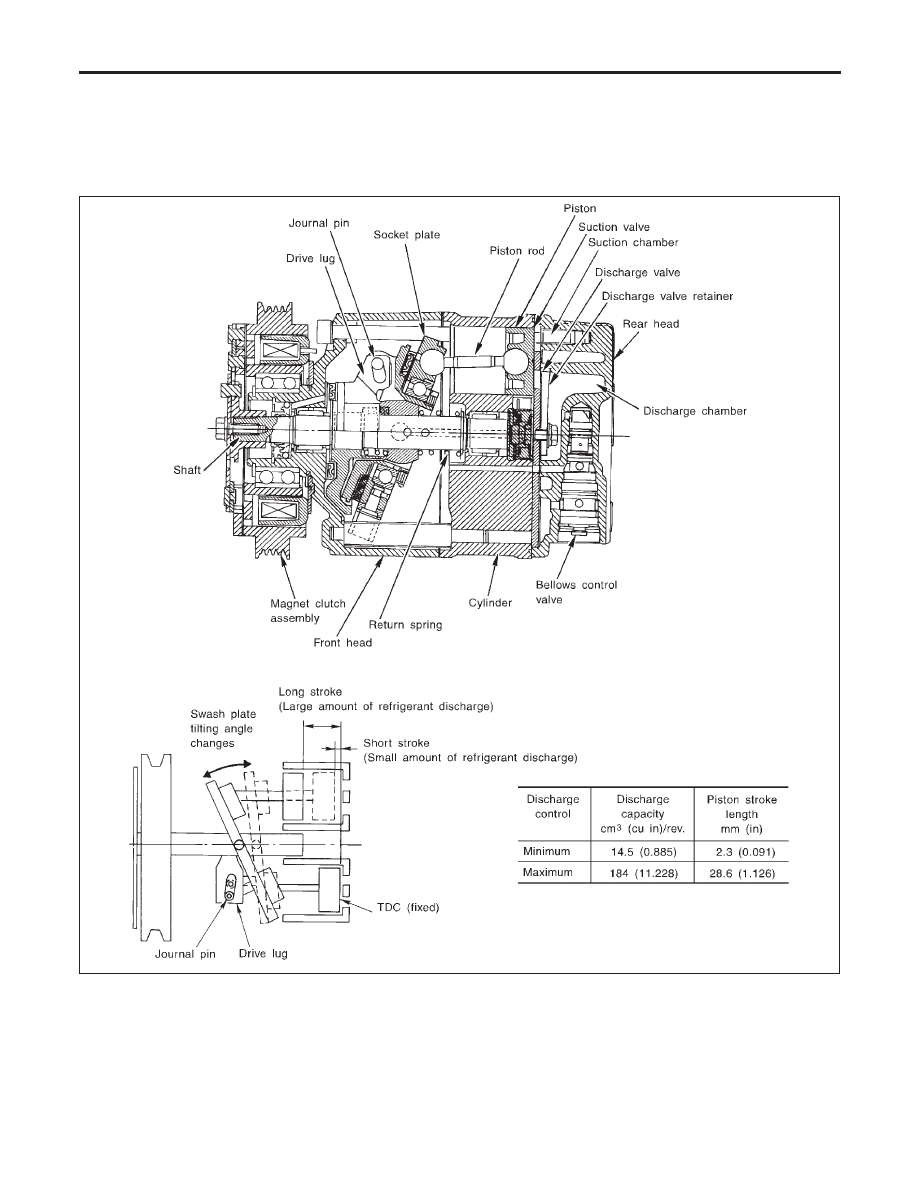

The variable compressor is basically a swash plate type that changes piston stroke in response to the required
cooling capacity.
The tilt of the swash plate allows the piston’s stroke to change so that refrigerant discharge can be continu-
ously changed from 14.5 to 184 cm

3

(0.885 to 11.228 cu in).

RHA037DD

DESCRIPTION

V-6 Variable Displacement Compressor (Cont’d)

HA-16

Operation

=NHHA0164S02

1. Operation Control Valve

NHHA0164S0201

Operation control valve is located in the suction port (low-pressure) side, and opens or closes in response to
changes in refrigerant suction pressure.
Operation of the valve controls the internal pressure of the crankcase.
The angle of the swash plate is controlled between the crankcase’s internal pressure and the piston cylinder
pressure.

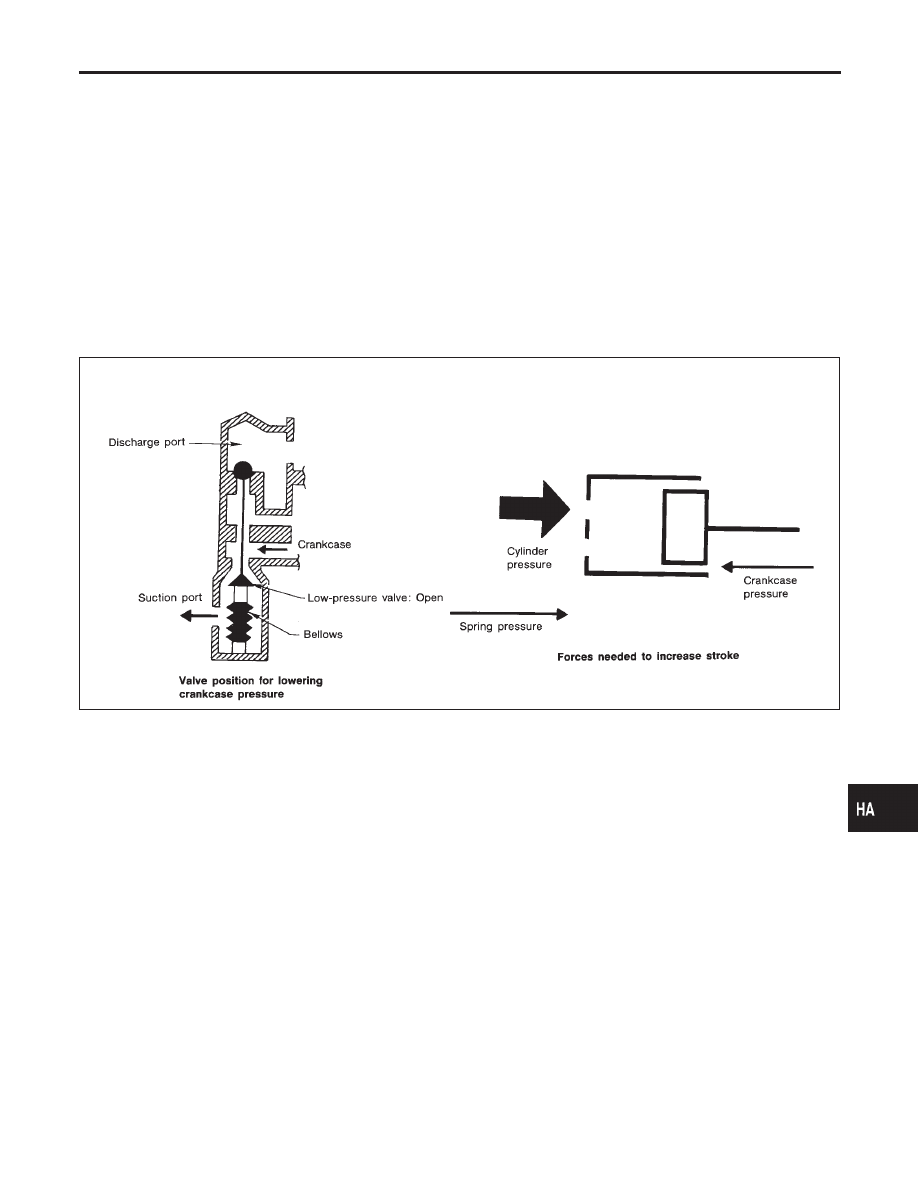

2. Maximum Cooling

NHHA0164S0202

Refrigerant pressure on the low-pressure side increases with an increase in heat loads.
When this occurs, the control valve’s bellows compress to open the low-pressure side valve and close the
high-pressure side valve.
This causes the following pressure changes:

I

the crankcase’s internal pressure to equal the pressure on the low-pressure side;

I

the cylinder’s internal pressure to be greater than the crankcase’s internal pressure.

Under this condition, the swash plate is set to the maximum stroke position.

RHA473C

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

DESCRIPTION

V-6 Variable Displacement Compressor (Cont’d)

HA-17

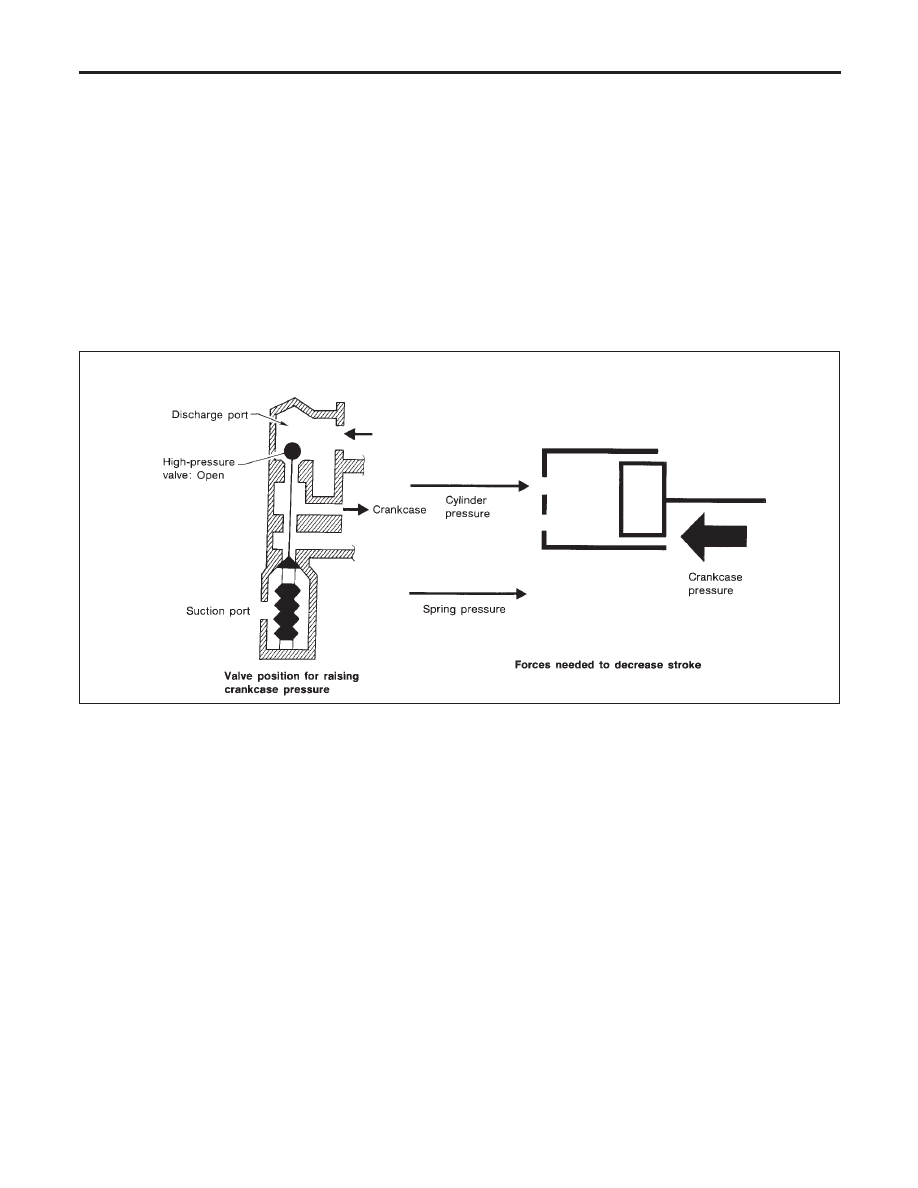

3. Capacity Control

=NHHA0164S0203

I

Refrigerant pressure on suction side is low during high speed driving or when ambient or interior tempera-
ture is low.

I

The bellows expands when refrigerant pressure on the suction pressure side drops below approximately
177 kPa (1.8 kg/cm

2

, 26 psi).

Since suction pressure is low, it makes the suction port close and the discharge port open. Thus, crank-
case pressure becomes high as high pressure enters the crankcase.

I

The force acts around the journal pin near the swash plate, and is generated by the pressure difference
before and behind the piston.
The drive lug and journal pin are located where the piston generates the highest pressure. Piston pres-
sure is between suction pressure Ps and discharge pressure Pd, which is near suction pressure Ps. If
crankcase pressure Pc rises due to capacity control, the force around the journal pin makes the swash
plate angle decrease and also the piston stroke decrease. In other words, crankcase pressure increase
triggers pressure difference between the piston and the crankcase. The pressure difference changes the
angle of the swash plate.

RHA474C

DESCRIPTION

V-6 Variable Displacement Compressor (Cont’d)

HA-18
