Infiniti I30 (A33). Manual - part 500

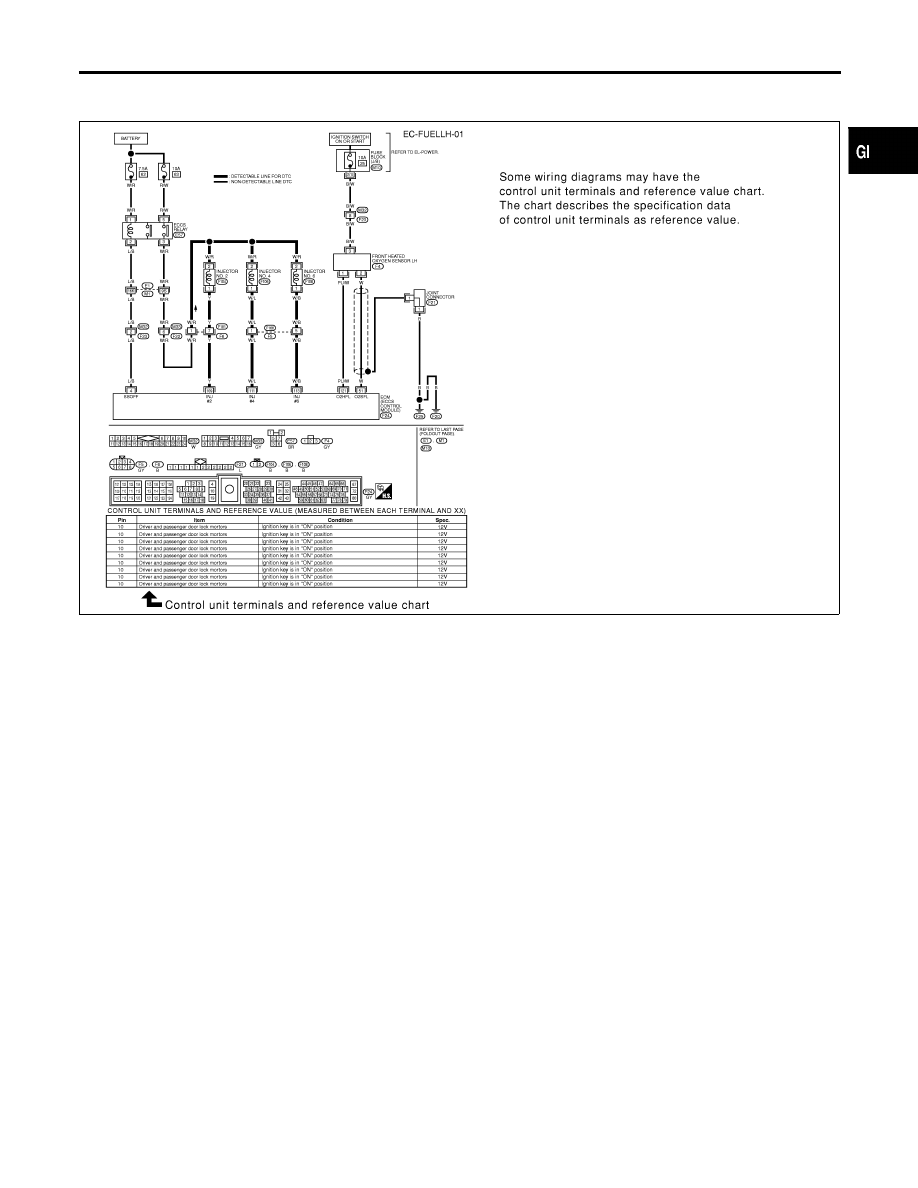

CONTROL UNIT TERMINALS AND REFERENCE VALUE
CHART

NHGI0003S0102

SGI095A

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Sample/Wiring Diagram — EXAMPL — (Cont’d)

GI-13

Description

=NHGI0003S02

Number

Item

Description

1

Power condition

I

This shows the condition when the system receives battery positive voltage (can be
operated).

2

Fusible link

I

The double line shows that this is a fusible link.

I

The open circle shows current flow in, and the shaded circle shows current flow out.

3

Fusible link/fuse loca-
tion

I

This shows the location of the fusible link or fuse in the fusible link or fuse box. For
arrangement, refer to EL-11, “POWER SUPPLY ROUTING”.

4

Fuse

I

The single line shows that this is a fuse.

I

The open circle shows current flow in, and the shaded circle shows current flow out.

5

Current rating

I

This shows the current rating of the fusible link or fuse.

6

Connectors

I

This shows that connector E3 is female and connector M1 is male.

I

The G/R wire is located in the 1A terminal of both connectors.

I

Terminal number with an alphabet (1A, 5B, etc.) indicates that the connector is SMJ con-
nector. Refer to GI-19.

7

Optional splice

I

The open circle shows that the splice is optional depending on vehicle application.

8

Splice

I

The shaded circle shows that the splice is always on the vehicle.

9

Page crossing

I

This arrow shows that the circuit continues to an adjacent page.

I

The A will match with the A on the preceding or next page.

10

Common connector

I

The dotted lines between terminals show that these terminals are part of the same con-
nector.

11

Option abbreviation

I

This shows that the circuit is optional depending on vehicle application.

12

Relay

I

This shows an internal representation of the relay. For details, refer to EL-8, “STAN-
DARDIZED RELAY”.

13

Connectors

I

This shows that the connector is connected to the body or a terminal with bolt or nut.

14

Wire color

I

This shows a code for the color of the wire.

B = Black
W = White
R = Red
G = Green
L = Blue
Y = Yellow
LG = Light Green

BR = Brown
OR = Orange
P = Pink
PU = Purple
GY = Gray
SB = Sky Blue
CH = Dark Brown
DG = Dark Green

When the wire color is striped, the base color is given first, followed by the stripe color as
shown below:
Example: L/W = Blue with White Stripe

15

Option description

I

This shows a description of the option abbreviation used on the page.

16

Switch

I

This shows that continuity exists between terminals 1 and 2 when the switch is in the A
position. Continuity exists between terminals 1 and 3 when the switch is in the B posi-
tion.

17

Assembly parts

I

Connector terminal in component shows that it is a harness incorporated assembly.

18

Cell code

I

This identifies each page of the wiring diagram by section, system and wiring diagram
page number.

19

Current flow arrow

I

Arrow indicates electric current flow, especially where the direction of standard flow (ver-
tically downward or horizontally from left to right) is difficult to follow.

I

A double arrow “

” shows that current can flow in either direction depending on cir-

cuit operation.

HOW TO READ WIRING DIAGRAMS

Description

GI-14

Number

Item

Description

20

System branch

I

This shows that the system branches to another system identified by cell code (section
and system).

21

Page crossing

I

This arrow shows that the circuit continues to another page identified by cell code.

I

The C will match with the C on another page within the system other than the next or
preceding pages.

22

Shielded line

I

The line enclosed by broken line circle shows shield wire.

23

Component box in
wave line

I

This shows that another part of the component is also shown on another page (indicated
by wave line) within the system.

24

Component name

I

This shows the name of a component.

25

Connector number

I

This shows the connector number.

I

The letter shows which harness the connector is located in.
Example: M: main harness. For detail and to locate the connector, refer to EL-528, “Main
Harness”. A coordinate grid is included for complex harnesses to aid in locating connec-
tors.

26

Ground (GND)

I

The line spliced and grounded under wire color shows that ground line is spliced at the
grounded connector.

27

Ground (GND)

I

This shows the ground connection. For detailed ground distribution information, refer to
EL-19, “Ground Distribution”.

28

Connector views

I

This area shows the connector faces of the components in the wiring diagram on the
page.

29

Common component

I

Connectors enclosed in broken line show that these connectors belong to the same com-
ponent.

30

Connector color

I

This shows a code for the color of the connector. For code meaning, refer to wire color
codes, Number 14 of this chart.

31

Fusible link and fuse
box

I

This shows the arrangement of fusible link(s) and fuse(s), used for connector views of
“POWER SUPPLY ROUTING” in EL section.
The open square shows current flow in, and the shaded square shows current flow out.

32

Reference area

I

This shows that more information on the Super Multiple Junction (SMJ), Electrical Units,
exists at the end of the manual. Refer to GI-19 for details.

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-15

SGI364

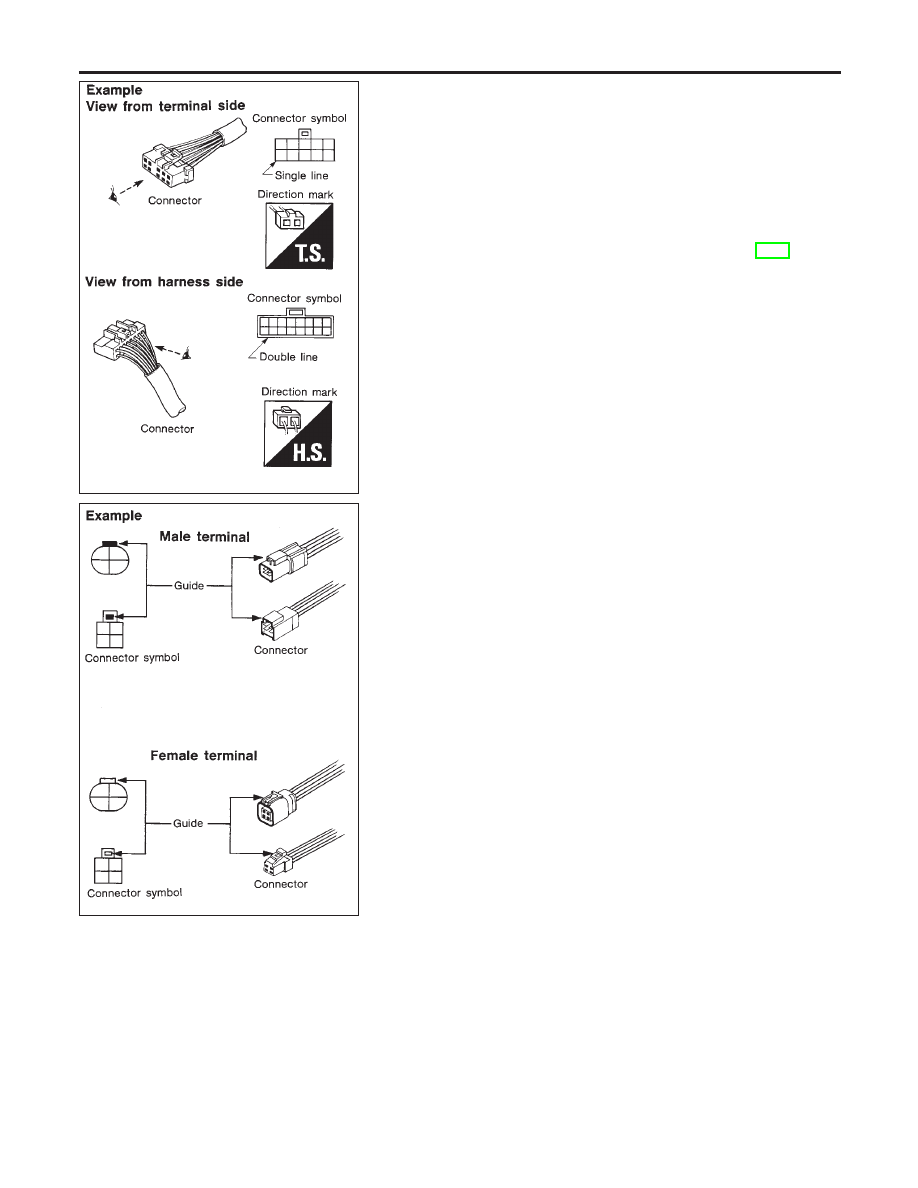

CONNECTOR SYMBOLS

=NHGI0003S0201

Most of connector symbols in wiring diagrams are shown from the
terminal side.

I

Connector symbols shown from the terminal side are enclosed
by a single line and followed by the direction mark.

I

Connector symbols shown from the harness side are enclosed
by a double line and followed by the direction mark.

I

Certain systems and components, especially those related to
OBD, may use a new style slide-locking type harness connec-
tor. For description and how to disconnect, refer to EL-6, “HAR-
NESS CONNECTOR”.

SGI363

I

Male and female terminals
Connector guides for male terminals are shown in black and
female terminals in white in wiring diagrams.
