SFE564A

7.

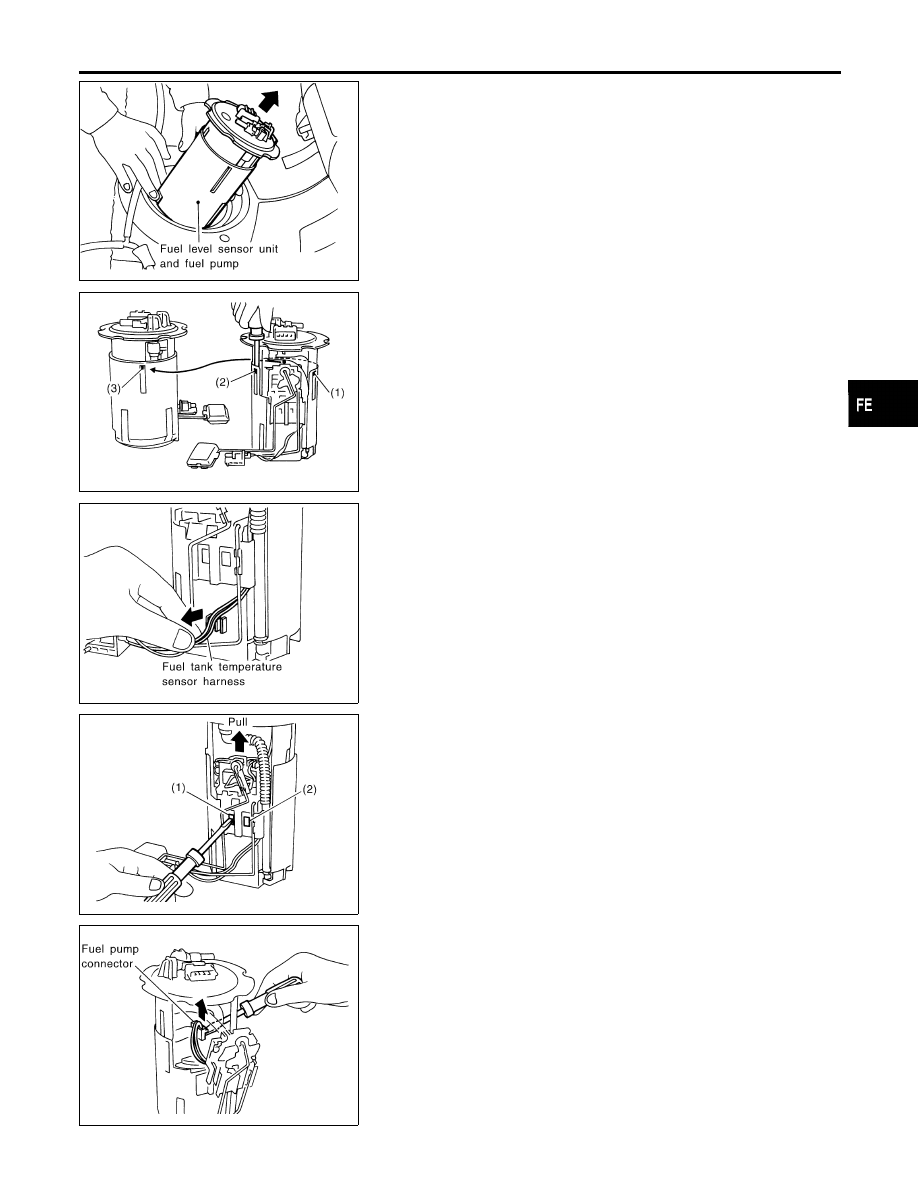

Pull out the fuel level sensor unit and fuel pump.

I

Do not damage the arm of the fuel level sensor and fuel
tank temperature sensor.

SFE582A

8.

Remove flange of fuel level sensor unit and fuel pump.

I

Using a screwdriver, remove the snap fit portion in the order
of (1), (2) and (3) as shown in the figure at left.

SFE569A

9.

Pull out the fuel tank temperature sensor harness.

SFE570A

10. Push fuel level sensor flange.

I

Using a screwdriver, remove the snap fit portion in the order
of (1) and (2) as shown in the figure at left.

11. Pull up the fuel level sensor.

SFE571A

12. Disconnect fuel pump connector.

GI

MA

EM

LC

EC

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

Fuel Pump, Fuel Level Sensor Unit and Fuel Filter (Cont’d)

FE-7

SFE572A

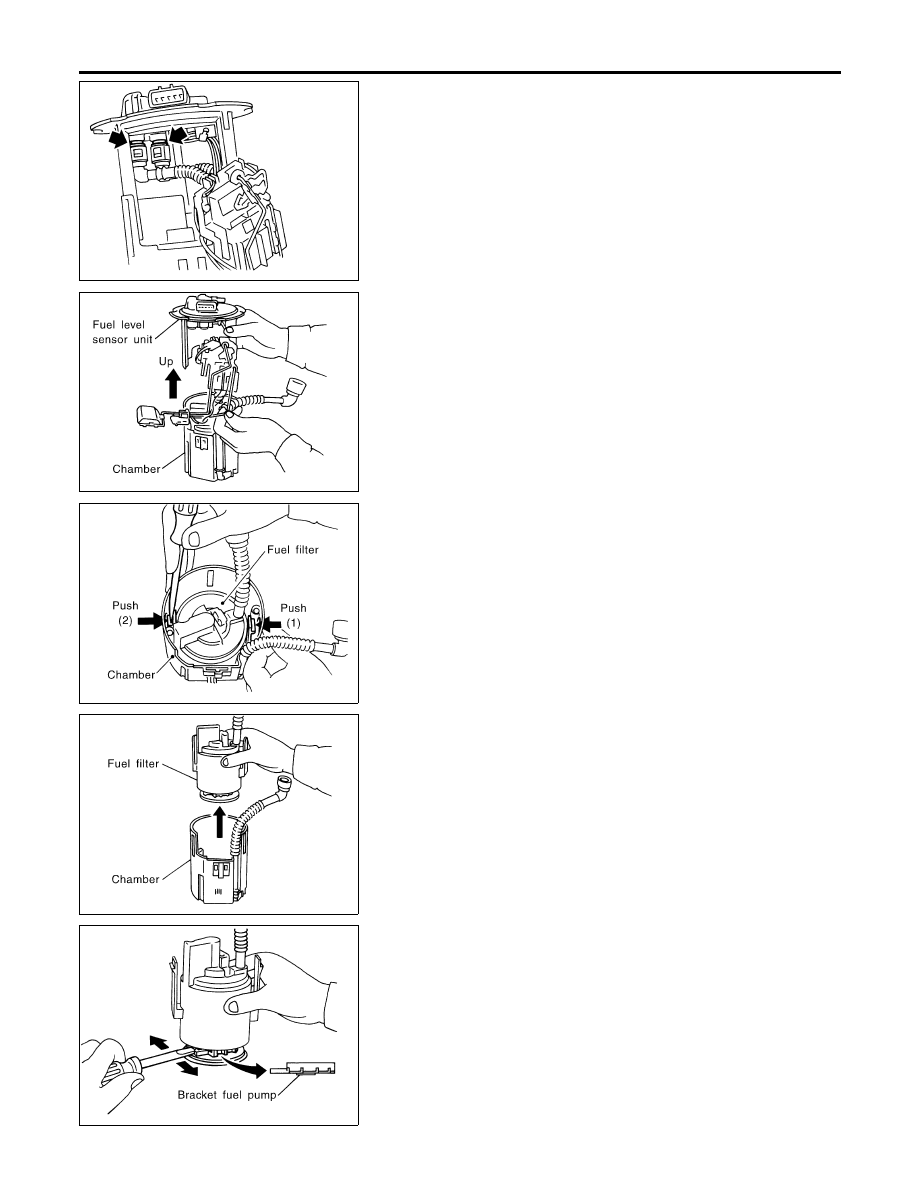

13. Remove quick connectors from fuel level sensor unit.

I

Put mating marks on tubes and connectors for correct instal-
lation.

SFE573A

14. Pull up the fuel level sensor unit from chamber.

SFE574A

15. Remove fuel filter from chamber.

I

Using a screwdriver, remove the snap fit portion in the order
of (1) and (2) as shown in the figure at left.

SFE575A

16. Separate the fuel filter and chamber.

SFE576A

17. Remove fuel pump bracket, then pull out from the fuel filter.

FUEL SYSTEM

Fuel Pump, Fuel Level Sensor Unit and Fuel Filter (Cont’d)

FE-8

SFE577A

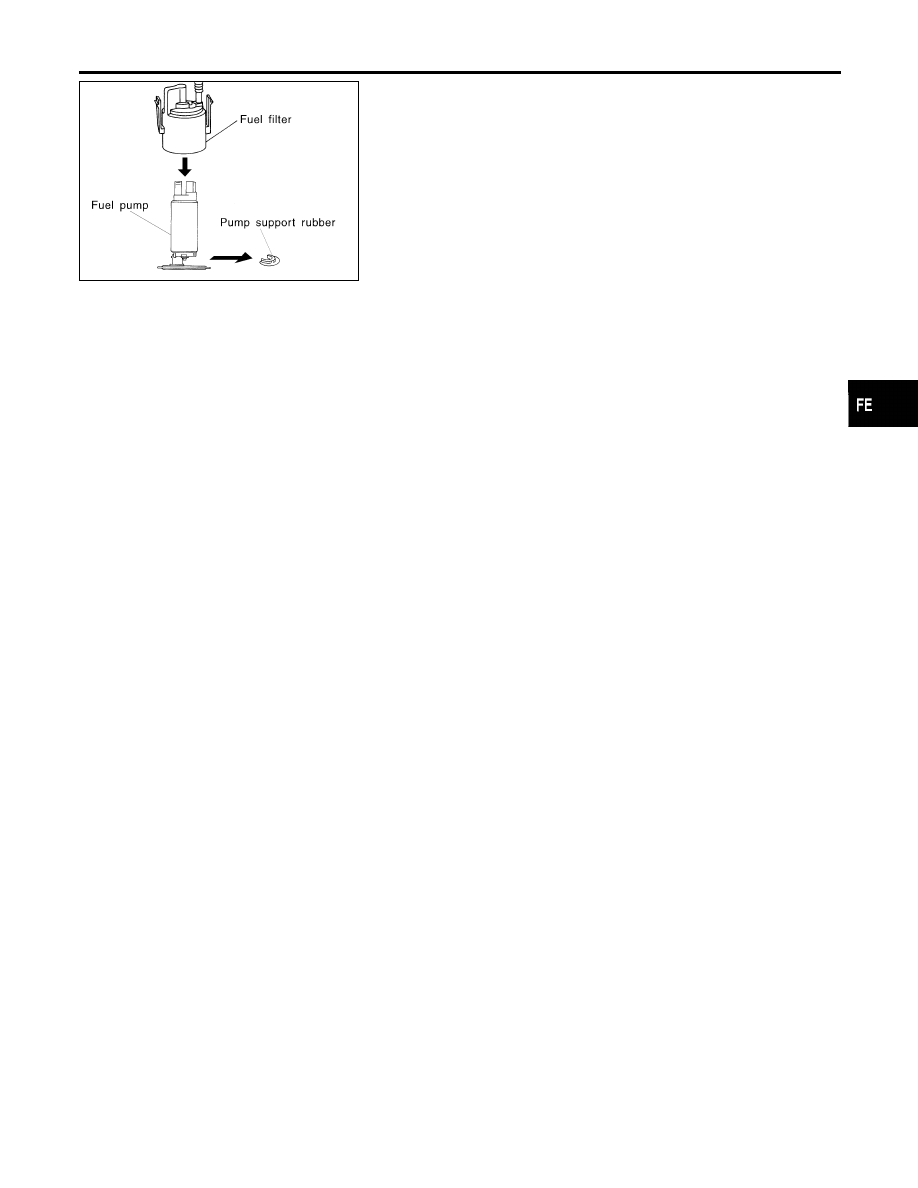

18. Remove fuel pump, then push down the fuel pump as shown

in the figure at left.

19. Remove the pump support rubber from the fuel pump.

INSTALLATION

NHFE0007S02

Installation is in reverse order of removal.

GI

MA

EM

LC

EC

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

Fuel Pump, Fuel Level Sensor Unit and Fuel Filter (Cont’d)

FE-9

SEF180A

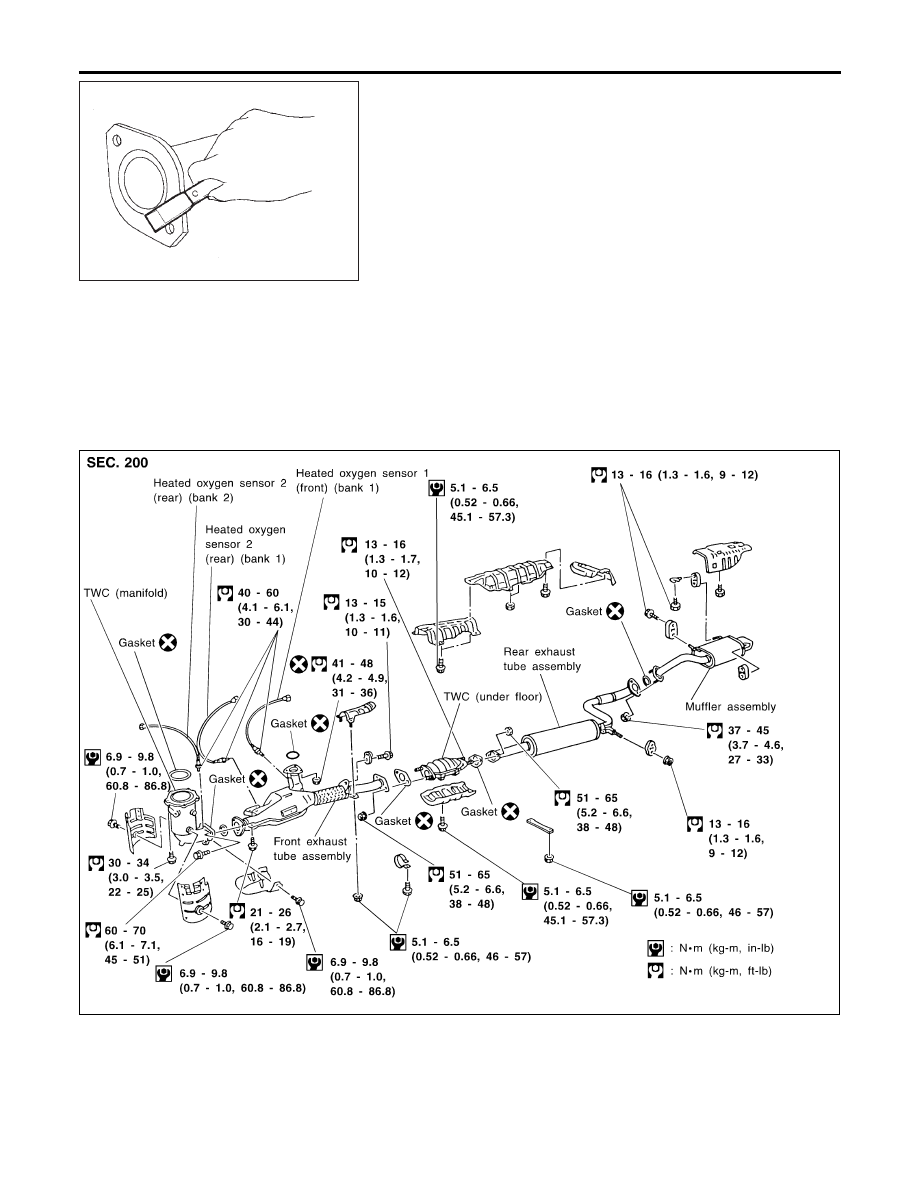

Removal and Installation

NHFE0005

CAUTION:

I

Always replace exhaust gaskets with new ones when
reassembling. If gasket remains on flange surface, scrape
off completely as shown at left.

I

With engine running, check all tube connections for
exhaust gas leaks, and entire system for unusual noises.

I

Check to ensure that mounting brackets and mounting
insulators are installed properly and free from undue
stress. Improper installation could result in excessive
noise or vibration.

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

I

Before installing a new oxygen sensor, clean exhaust sys-
tem threads using oxygen sensor thread cleaner tool,
J-43897-18 or J-43897-12, and apply anti-seize lubricant.

I

Do not overtorque the oxygen sensor. Doing so may
cause damage to the oxygen sensor, resuiting in the MIL
coming on.

SFE679A

EXHAUST SYSTEM

Removal and Installation
