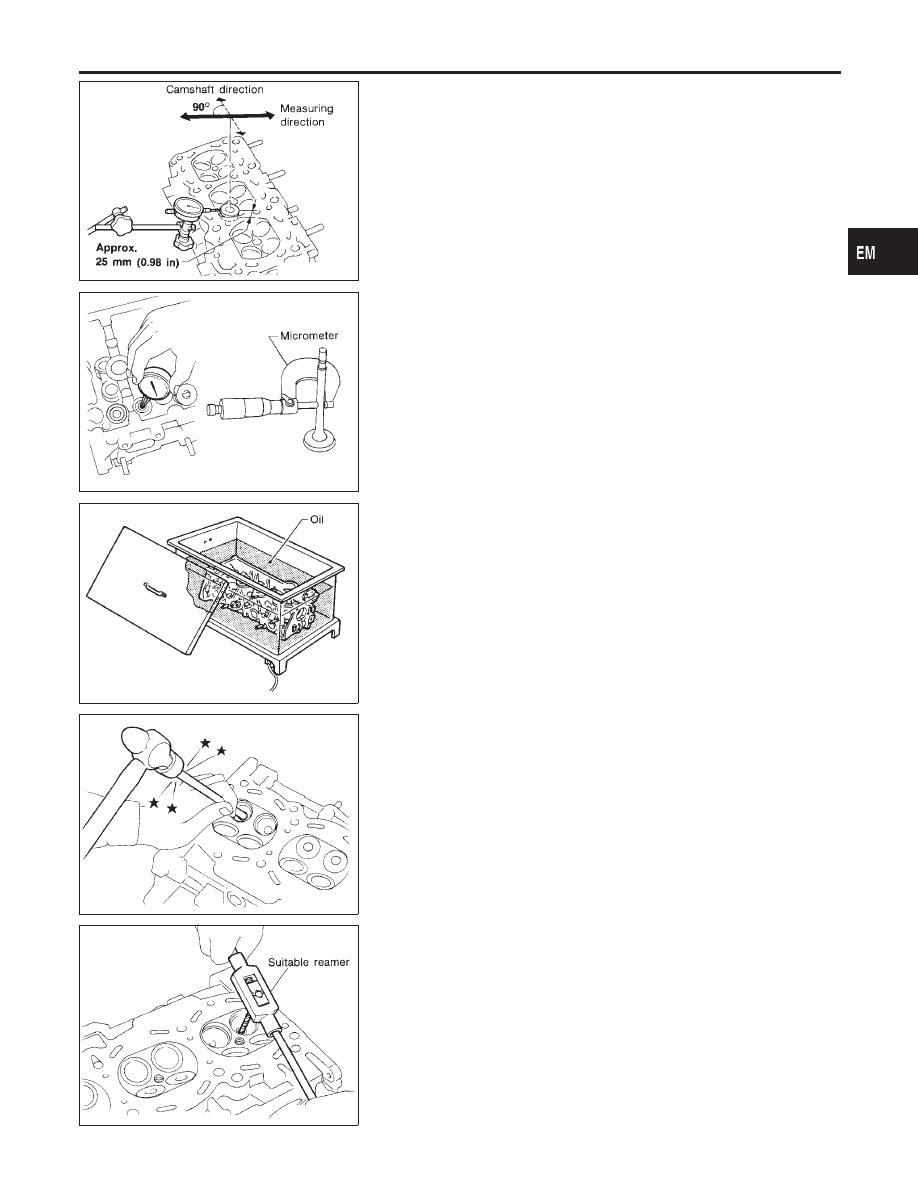

SEM178F

VALVE GUIDE CLEARANCE

NHEM0019S08

1.

Measure valve deflection as shown in the figure. (Valve and
valve guide mostly wear in this direction.)

Valve deflection limit (Dial gauge reading):

Intake 0.24 mm (0.0094 in)
Exhaust 0.28 mm (0.0110 in)

SEM938C

2.

If it exceeds the limit, check valve to valve guide clearance.

a.

Measure valve stem diameter and valve guide inner diameter.

b.

Check that clearance is within specification.

Valve to valve guide clearance limit:

Intake 0.08 mm (0.0031 in)
Exhaust 0.1 mm (0.004 in)

c.

If it exceeds the limit, replace valve or valve guide.

SEM008A

VALVE GUIDE REPLACEMENT

NHEM0019S09

1.

To remove valve guide, heat cylinder head to 110 to 130°C
(230 to 266°F) by soaking in heated oil.

SEM931C

2.

Drive out valve guide with a press [under a 20 kN (2 ton, 2.2
US ton, 2.0 Imp ton) pressure] or hammer and suitable tool.

SEM932C

3.

Ream cylinder head valve guide hole.

Valve guide hole diameter (for service parts):

10.185 - 10.196 mm (0.4010 - 0.4014 in)

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-43

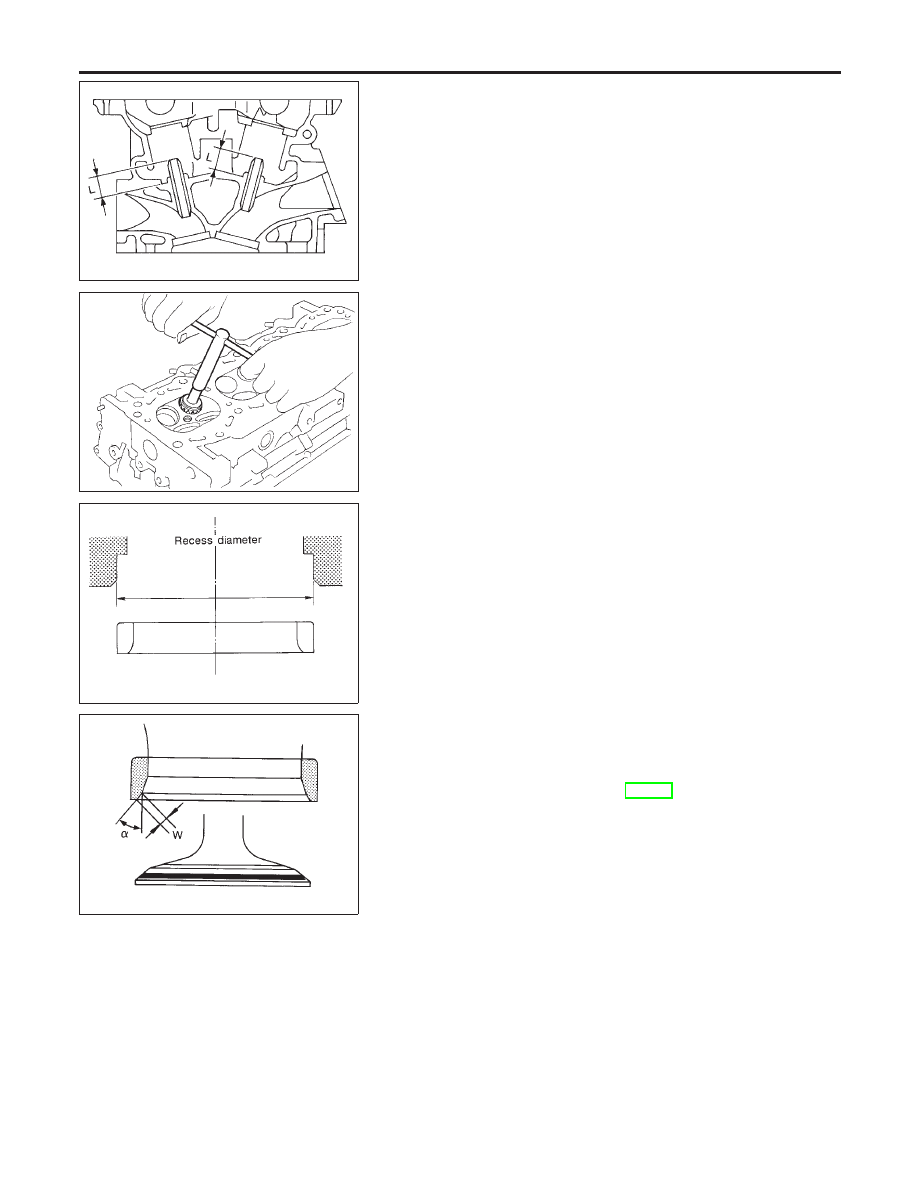

SEM950E

4.

Heat cylinder head to 110 to 130°C (230 to 266°F) and press
service valve guide onto cylinder head.

Projection “L”:

12.6 - 12.8 mm (0.496 - 0.504 in)

5.

Ream valve guide.

Finished size:

6.000 - 6.018 mm (0.2362 - 0.2369 in)

SEM934C

VALVE SEATS

NHEM0019S10

Check valve seats for any evidence of pitting at valve contact
surface, and reseat or replace if it has worn out excessively.

I

Before repairing valve seats, check valve and valve guide
for wear. If they have worn, replace them. Then correct
valve seat.

I

Use both hands to cut uniformly.

SEM795A

REPLACING VALVE SEAT FOR SERVICE PARTS

NHEM0019S11

1.

Bore out old seat until it collapses. Boring should not continue
beyond the bottom face of the seat recess in cylinder head. Set
the machine depth stop to ensure this.

2.

Ream cylinder head recess for service valve seat.

Oversize [0.5 mm (0.020 in)]:

Intake 37.500 - 37.516 mm (1.4764 - 1.4770 in)
Exhaust 32.700 - 32.716 mm (1.2874 - 1.2880 in)

Be sure to ream in circles concentric to the valve guide
center.
This will enable valve seat to fit correctly.

SEM892B

3.

Heat cylinder head to 110 to 130°C (230 to 266°F) by soaking
in heated oil.

4.

Press fit valve seat until it seats on the bottom.

5.

Cut or grind valve seat using suitable tool to the specified
dimensions as shown in SDS (EM-76).

6.

After cutting, lap valve seat with abrasive compound.

7.

Check valve seating condition.

Seat face angle “

α

”: 45°

Contacting width “W”:

Intake 1.09 - 1.31 mm (0.0429 - 0.0516 in)
Exhaust 1.29 - 1.51 mm (0.0508 - 0.0594 in)

CYLINDER HEAD

Inspection (Cont’d)

EM-44

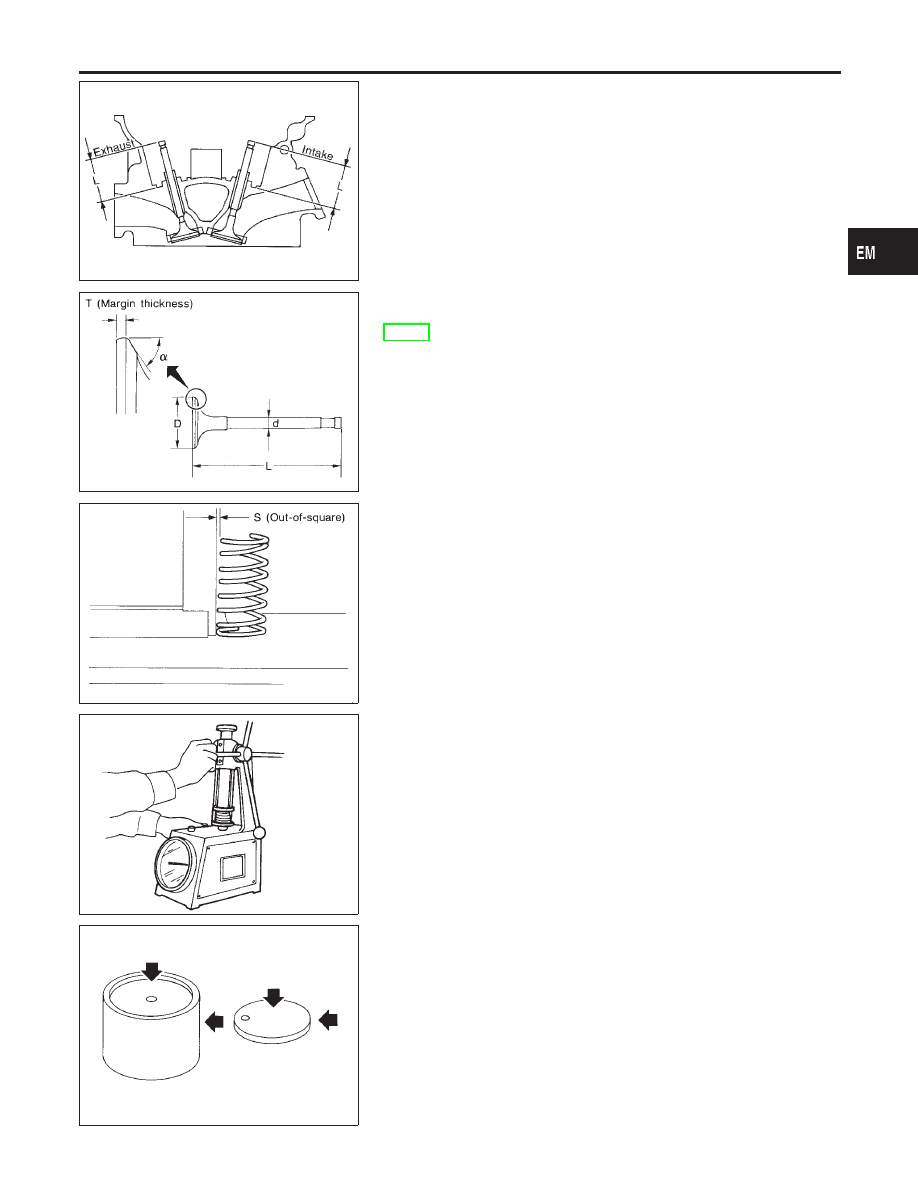

SEM621F

8.

Use a depth gauge to measure the distance between the
mounting surface of the cylinder head spring seat and the
valve stem end. If the distance is shorter than specified, repeat
step 5 above to adjust it. If it is longer, replace the valve seat
with a new one.

Valve seat resurface limit “L”:

Intake 41.07 - 41.67 mm (1.6169 - 1.6405 in)
Exhaust 41.00 - 41.60 mm (1.6142 - 1.6378 in)

SEM188A

VALVE DIMENSIONS

NHEM0019S12

Check dimensions of each valve. For dimensions, refer to SDS
(EM-73).
When valve head has been worn down to 0.5 mm (0.020 in) in
margin thickness, replace valve.
Grinding allowance for valve stem tip is 0.2 mm (0.008 in) or
less.

SEM288A

VALVE SPRING

NHEM0019S13

Squareness

NHEM0019S1301

1.

Measure dimension “S”.

Out-of-square “S”:

Less than 2.0 mm (0.079 in)

2.

If it exceeds the limit, replace spring.

EM113

Pressure

NHEM0019S1302

Check valve spring pressure at specified spring height.

Pressure:

Standard

202 N (20.6 kg, 45.4 lb) at height 37.0 mm (1.457 in)

Limit

More than 436 N (44.5 kg, 98.1 lb) at height 28.2
mm (1.110 in)

If it exceeds the limit, replace spring.

SEM960E

VALVE LIFTER

NHEM0019S14

1.

Check contact and sliding surfaces for wear or scratches.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-45

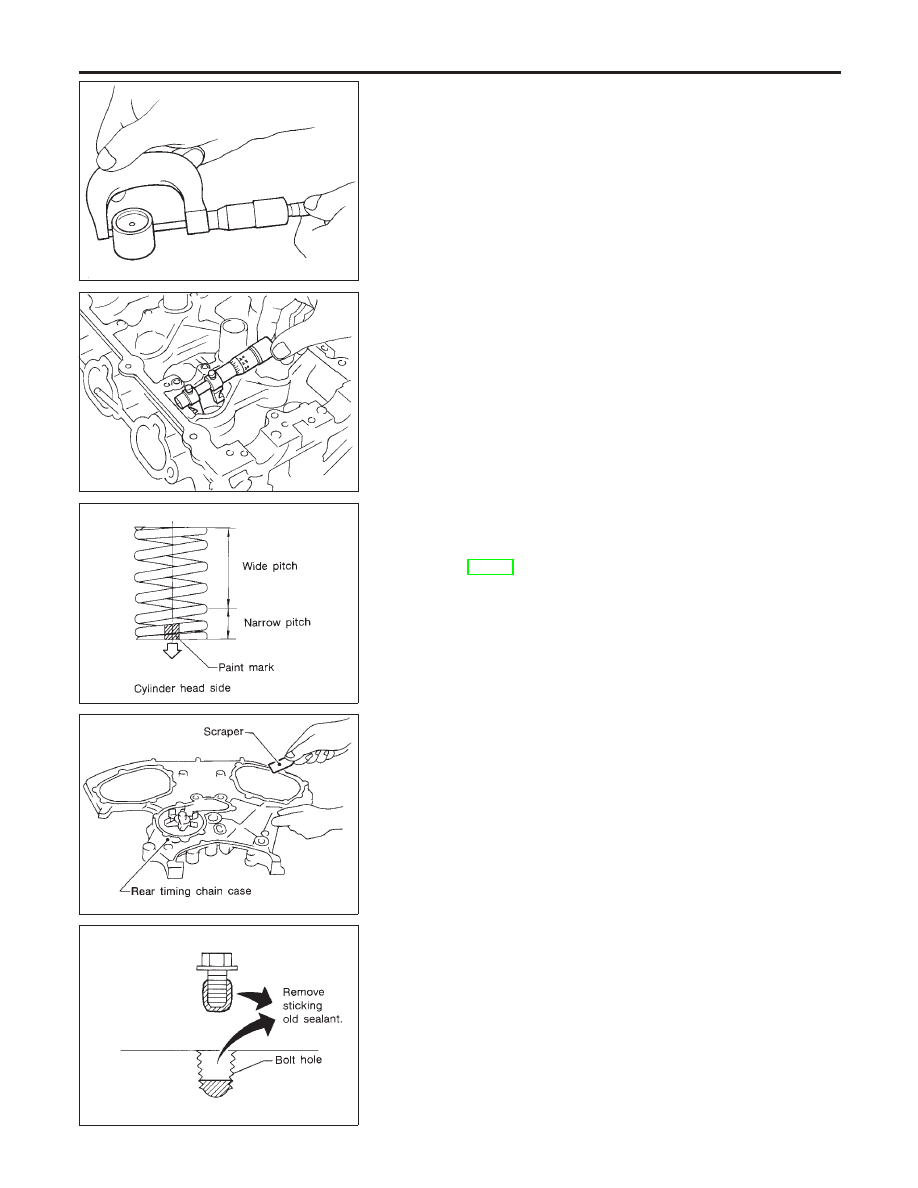

SEM961E

2.

Check diameter of valve lifter and valve lifter guide bore.

Valve lifter outer diameter:

34.960 - 34.975 mm (1.3764 - 1.3770 in)

SEM867E

Lifter guide bore diameter:

35.000 - 35.021 mm (1.3780 - 1.3788 in)

SEM085D

Assembly

NHEM0020

1.

Install valve component parts.

I

Always use new valve oil seal. Refer to “VALVE OIL
SEAL”, EM-35.

I

Before installing valve oil seal, install valve spring seat.

I

Install valve spring (uneven pitch type) with its narrow
pitch side toward cylinder head side (paint mark).

I

After installing valve component parts, tap valve stem tip with
plastic hammer to assure a proper fit.

SEM891E

Installation

NHEM0021

1.

Before installing rear timing chain case, remove old liquid gas-
ket from mating surface using a scraper.

I

Also remove old liquid gasket from mating surface of cylinder
block.

SEM161F

I

Remove old liquid gasket from the bolt hole and thread.

CYLINDER HEAD
