Infiniti I30 (A33). Manual - part 471

Parts Requiring Angular Tightening

NHEM0001

I

Use an angle wrench for the final tightening of the following
engine parts:

a)

Cylinder head bolts

b)

Main bearing cap bolts

c)

Connecting rod cap nuts

d)

Crankshaft pulley bolt

I

Do not use a torque value for final tightening.

I

The torque value for these parts are for a preliminary step.

I

Ensure thread and seat surfaces are clean and coated with
engine oil.

SEM164F

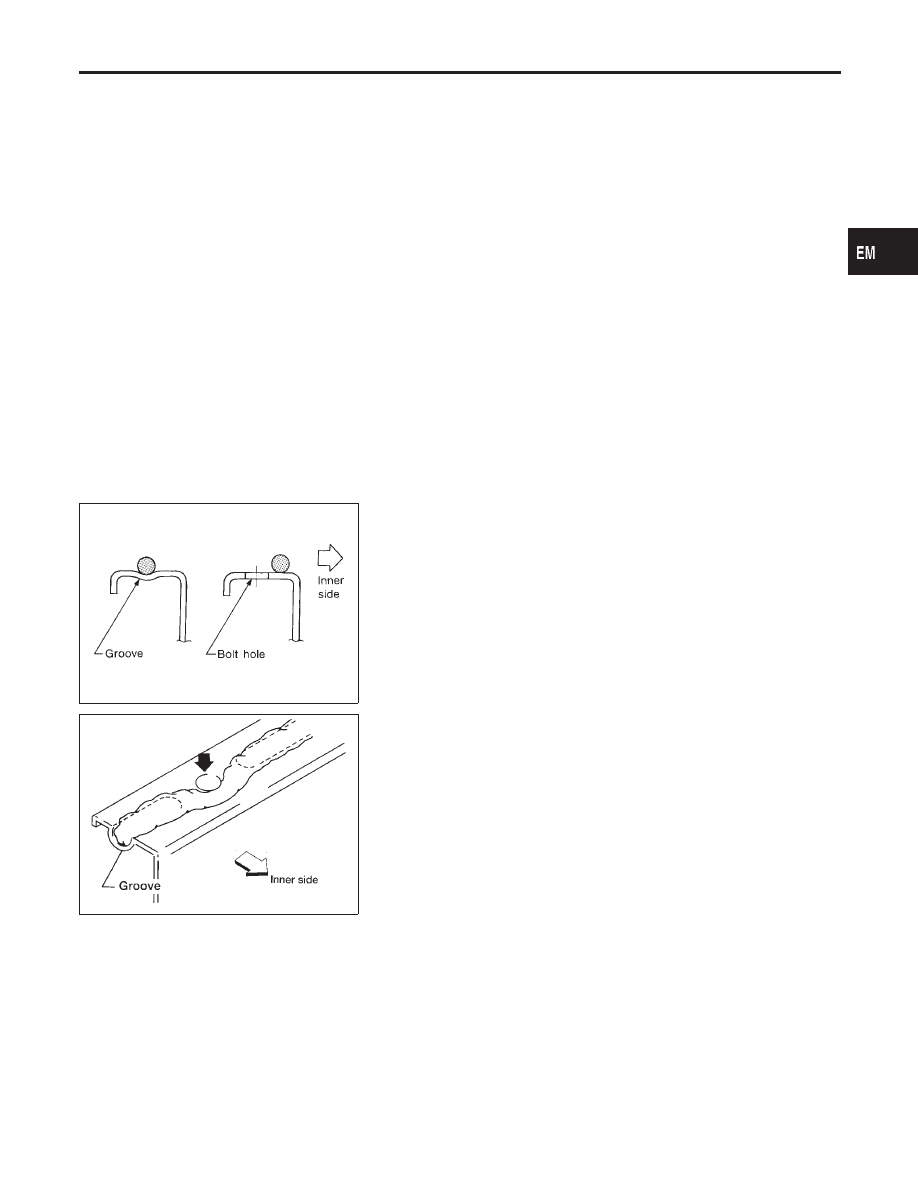

Liquid Gasket Application Procedure

NHEM0002

1.

Use a scraper to remove all traces of old liquid gasket
from mating surfaces and grooves. Also, completely clean
any oil from these areas.

2.

Apply a continuous bead of liquid gasket to mating sur-
faces. (Use Genuine RTV silicone sealant Part No. 999MP-
A7007 or equivalent.)

I

Be sure liquid gasket diameter is as specified.

AEM080

3.

Apply liquid gasket around the inner side of bolt holes
(unless otherwise specified).

4.

Assembly should be done within 5 minutes after coating.

5.

Wait at least 30 minutes before refilling engine oil and
engine coolant.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PRECAUTIONS

Parts Requiring Angular Tightening

EM-3

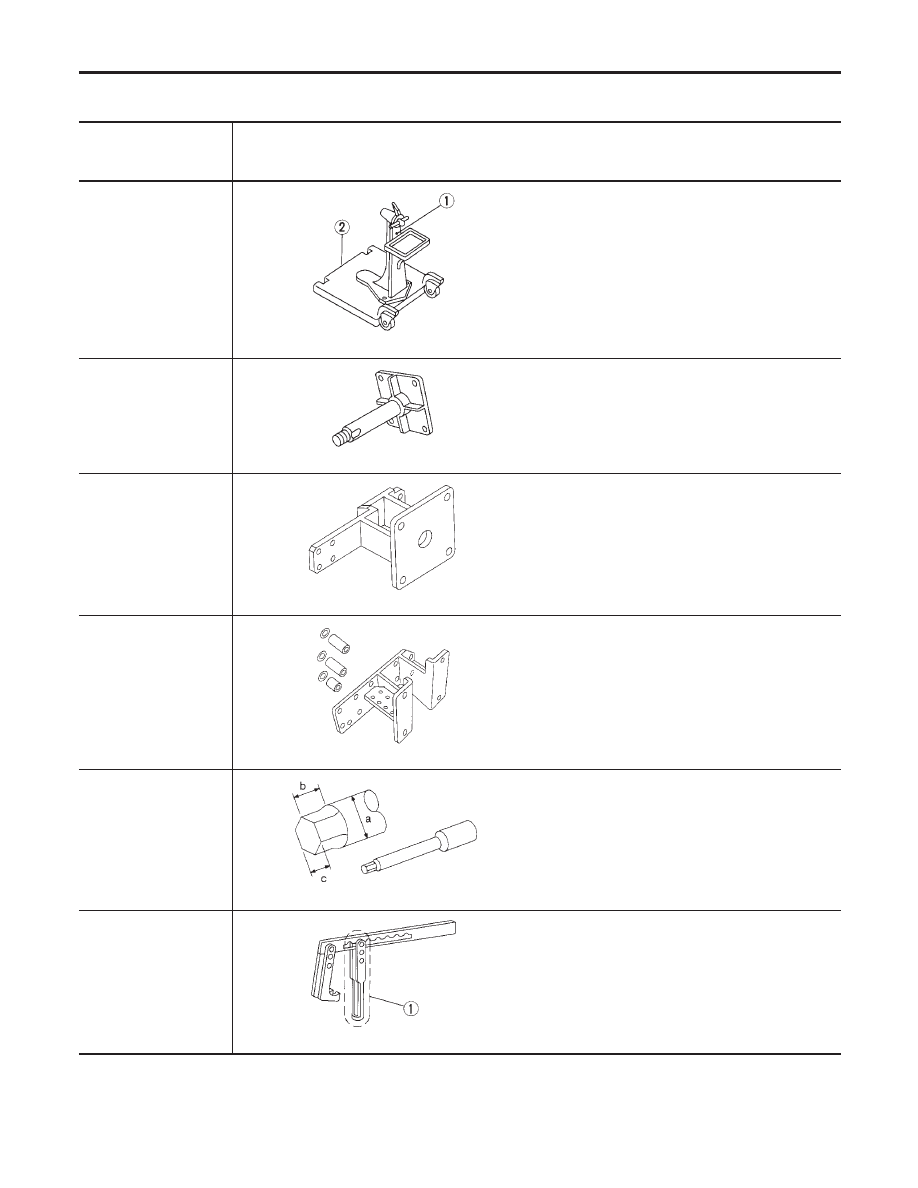

Special Service Tools

NHEM0003

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

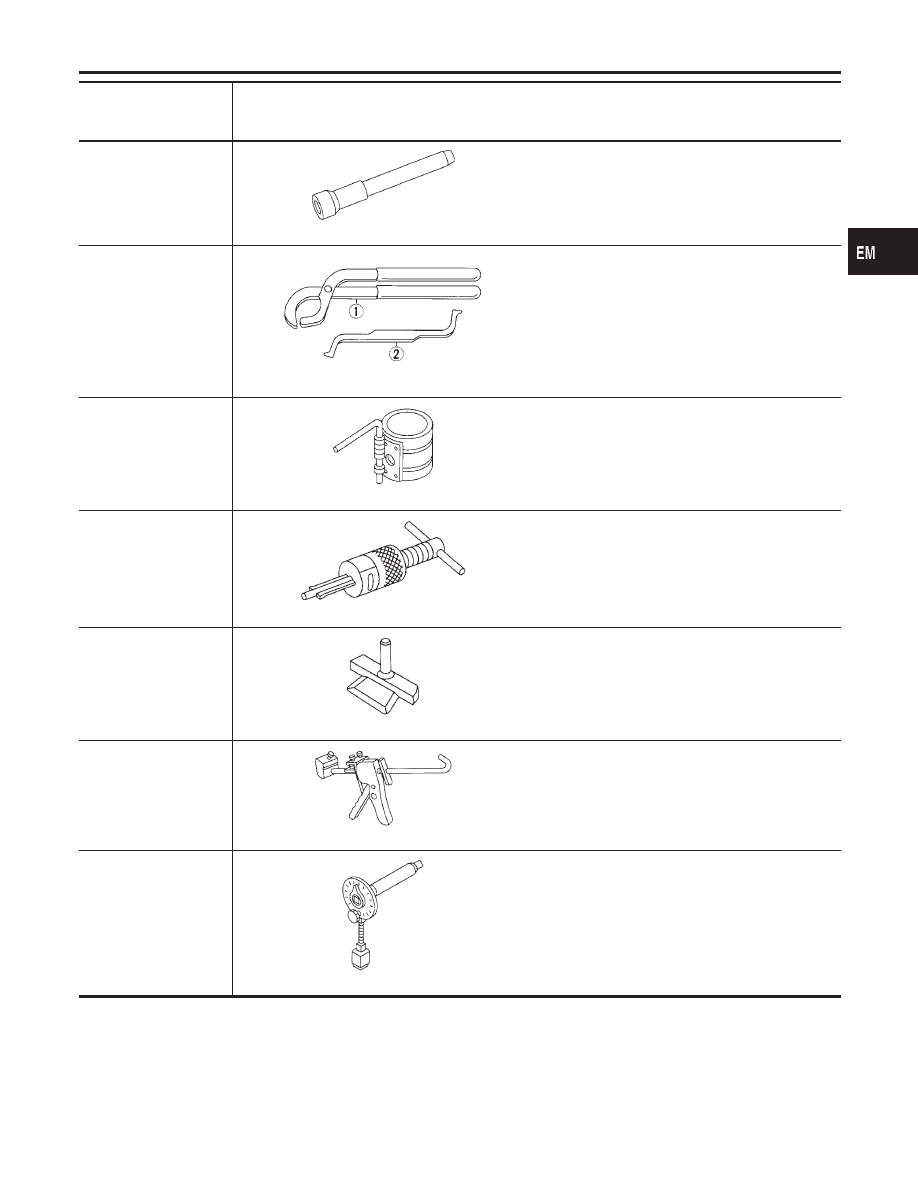

Tool number
(Kent-Moore No.)
Tool name

Description

ST0501S000
(

—

)

Engine stand assembly
1 ST05011000
(

—

)

Engine stand
2 ST05012000
(

—

)

Base

NT042

Disassembling and assembling

KV10106500
(

—

)

Engine stand shaft

NT028

KV10117000
(J41262)
Engine sub-attachment

NT373

KV10117000 has been replaced with KV10117001
(KV10117000 is no longer in production, but it is
usable).

KV10117001
(

—

)

Engine sub-attachment

NT372

Installing on the cylinder block

ST10120000
(J24239-01)
Cylinder head bolt
wrench

NT583

Loosening and tightening cylinder head bolt
a: 13 (0.51) dia.
b: 12 (0.47)
c: 10 (0.39)
Unit: mm (in)

KV10116200
(J26336-A)
Valve spring compres-
sor
1 KV10115900
(J26336-20)
Attachment

NT022

Disassembling valve mechanism

PREPARATION

Special Service Tools

EM-4

Tool number
(Kent-Moore No.)
Tool name

Description

(J39386)
Valve oil seal drift

NT024

Installing valve oil seal

KV101151S0
(J38972)
Lifter stopper set
1 KV10115110
(J38972-1)
Camshaft pliers
2 KV10115120
(J38972-2)
Lifter stopper

NT041

Changing shims

EM03470000
(J8037)
Piston ring compressor

NT044

Installing piston assembly into cylinder bore

ST16610001
(J23907)
Pilot bushing puller

NT045

Removing crankshaft pilot bushing

KV10111100
(J37228)
Seal cutter

NT046

Removing steel oil pan and rear timing chain case

WS39930000
(

—

)

Tube presser

NT052

Pressing the tube of liquid gasket

KV10112100
(BT8653-A)
Angle wrench

NT014

Tightening bolts for bearing cap, cylinder head, etc.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

EM-5

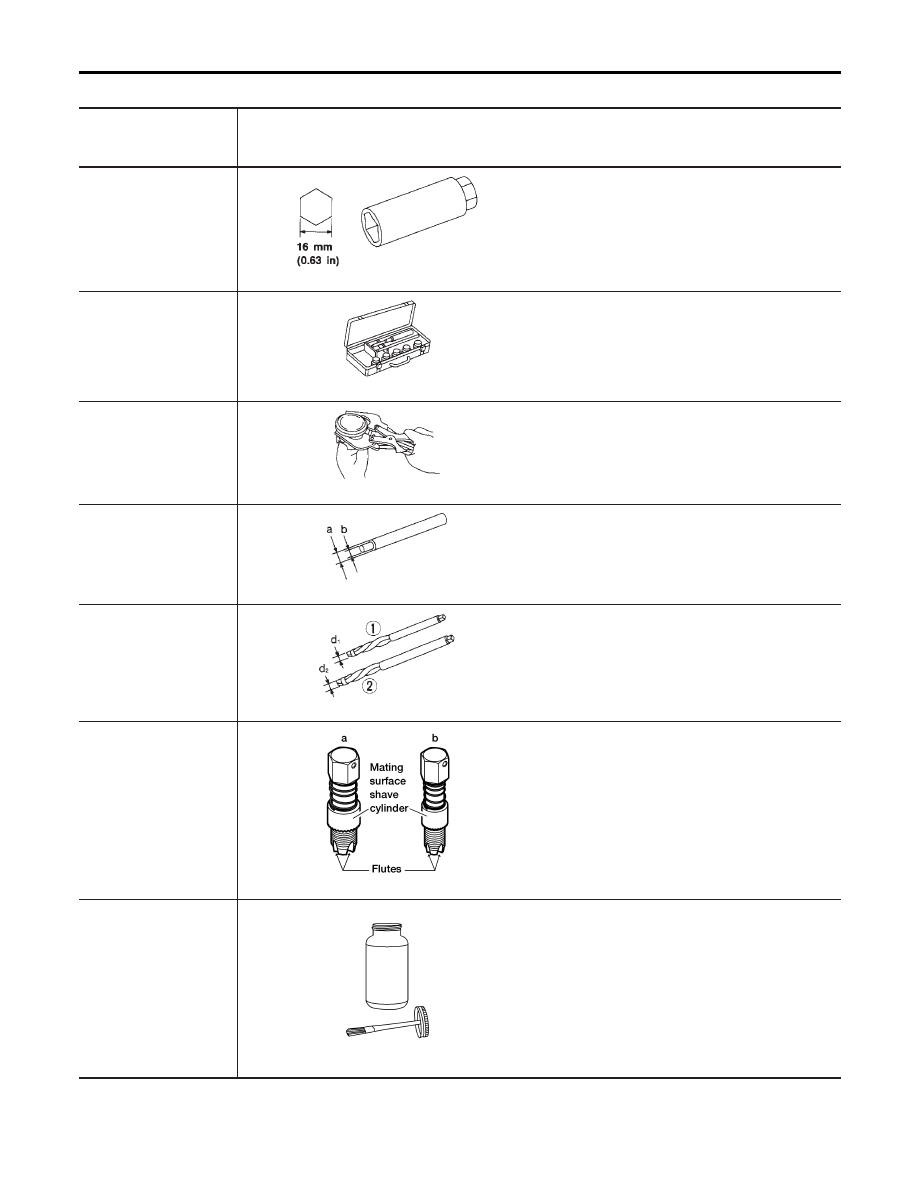

Commercial Service Tools

NHEM0004

Tool number
(Kent-Moore No.)
Tool name

Description

Spark plug wrench

NT047

Removing and installing spark plug

Valve seat cutter set

NT048

Finishing valve seat dimensions

Piston ring expander

NT030

Removing and installing piston ring

Valve guide drift

NT015

Removing and installing valve guide
Intake & Exhaust:
a = 9.5 mm (0.374 in) dia.
b = 5.5 mm (0.217 in) dia.

Valve guide reamer

NT016

Reaming valve guide 1 or hole for oversize valve
guide 2
Intake & Exhaust:
d

1

= 6.0 mm (0.236 in) dia.

d

2

= 10.2 mm (0.402 in) dia.

(J-43897-18)
(J-43897-12)
Oxygen sensor thread
cleaner

AEM488

Reconditioning the exhaust system threads before
installing a new oxygen sensor (Use with anti-
seize lubricant shown below.)
a = J-43897-18 (18 mm dia.) for zirconia oxygen
sensor
b = J-43897-12 (12 mm dia.) for titania oxygen
sensor

Anti-seize lubricant (Per-
matex 133AR or equiva-
lent meeting MIL specifi-
cation MIL-A-907)

AEM489

Lubricating oxygen sensor thread cleaning tool
when reconditioning exhaust system threads

PREPARATION

Commercial Service Tools

EM-6
