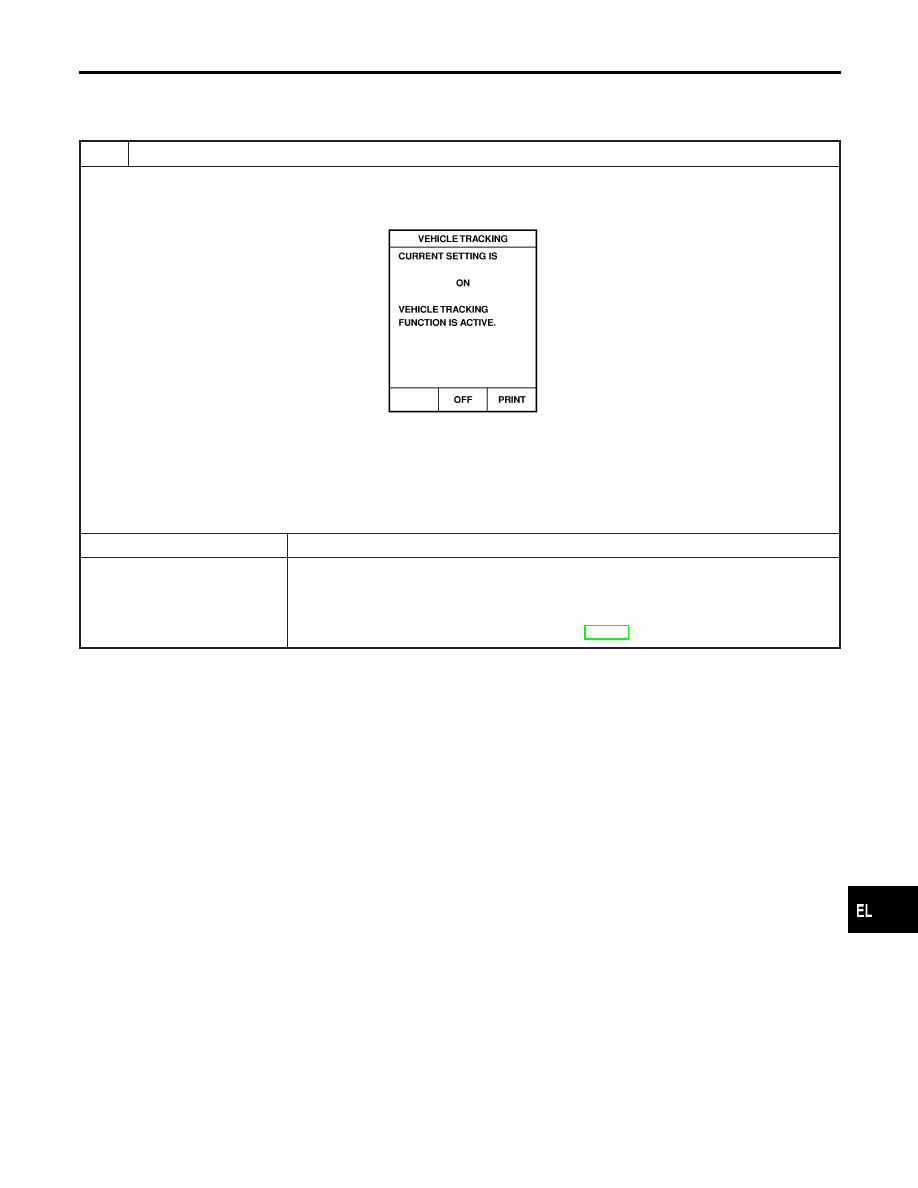

STOLEN VEHICLE TRACKING/ALARM NOTIFICATION
SETTING CHECK (CONSULT-II “CONFIGURATION”
MODE)

NHEL0289S10

1

CHECK SYSTEM SETTING

1. Turn ignition switch ON.
2. Select “VHCL TRACKING” or “ALARM NOTIFICATION” in “CONFIGURATION” mode.
3. Check the function setting.

SEL452W

I

ON shows the function is activated.

I

OFF shows the function is deactivated.

Does the system setting comply with the customer’s contract?
NOTE:
Setting of “VEHICLE TRACKING” must be ON at all times.

OK or NG

OK

©

System setting is OK.

NG

©

If either setting is OFF, contact the Communicator Response Center at 1-888-427-4812
to verify the system setting.
NOTE:
Whenever dialing the above number, some information about the vehicle will be
required by the operator. For details, refer to EL-432.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-457

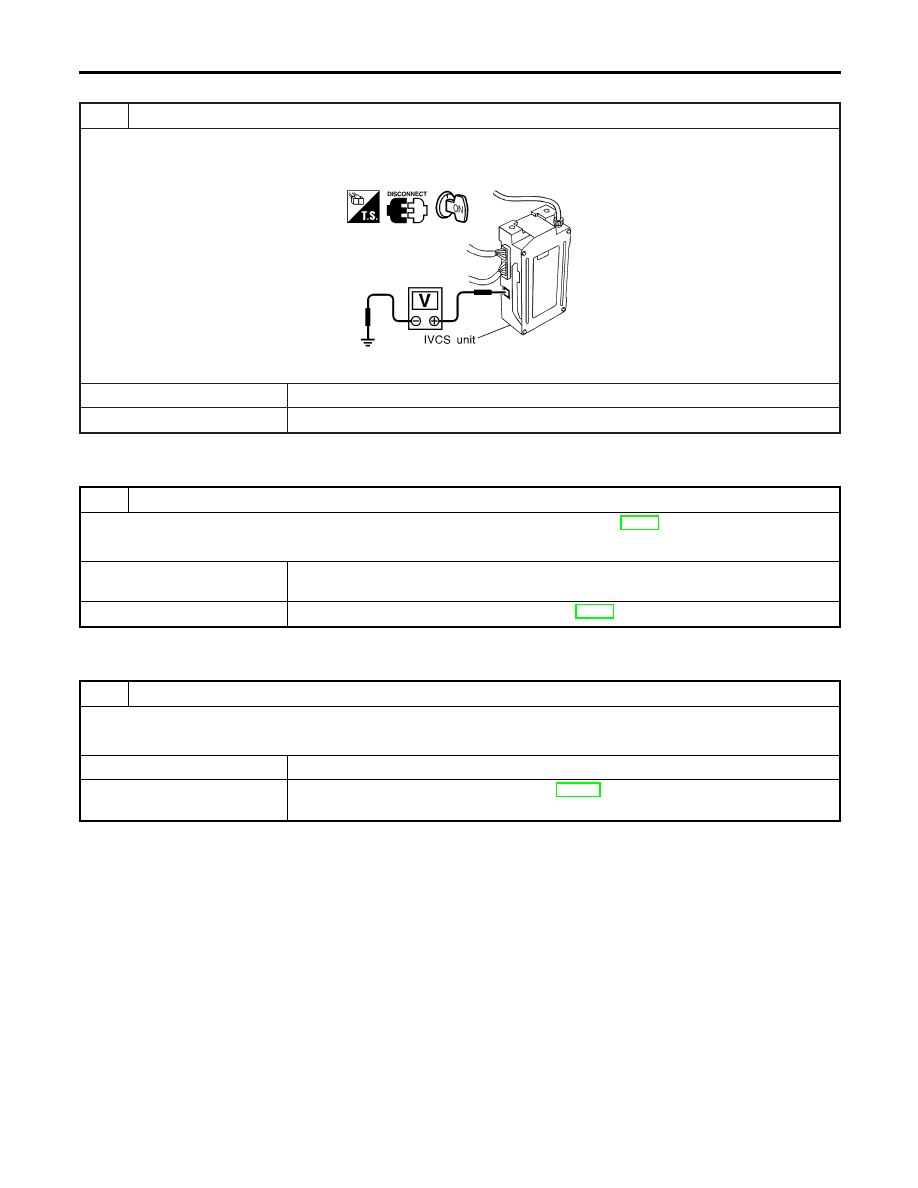

GPS ANTENNA CHECK

=NHEL0289S11

1

CHECK VOLTAGE FOR GPS ANTENNA

1. Disconnect GPS feeder cable connector from IVCS unit.
2. Turn ignition switch ON.
3. Check voltage at IVCS unit GPS feeder cable terminal.

SEL106W

Does approx. 5V exist?

Yes

©

Replace GPS antenna.

No

©

Replace IVCS unit.

AIR BAG DIAGNOSES SENSOR UNIT
COMMUNICATION CHECK

NHEL0289S12

1

AIR BAG OPERATION CHECK

Turn ignition switch ON and check air bag warning lamp operation. (For details, refer to RS-44, “SRS Operation Check”.)

Does air bag warning lamp operate properly?

Yes

©

Check harness connector connection between air bag diagnosis sensor unit and IVCS
unit.

No

©

Check supplemental restraint system. Refer to RS-44, “SRS Operation Check”.

SMART ENTRANCE CONTROL UNIT COMMUNICATION
CHECK

NHEL0289S13

1

CHECK SMART ENTRANCE CONTROL UNIT OPERATION

Check the system related smart entrance control unit operation. (e.g.: power door lock, power window)

Does the system operate properly?

Yes

©

Check harness for open or short between smart entrance control unit and IVCS unit.

No

©

Check smart entrance control unit. Refer to EL-400, “SMART ENTRANCE CONTROL
UNIT”.

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-458

TELEPHONE STEERING SWITCH CHECK

=NHEL0289S14

1

CHECK POWER SUPPLY FOR STEERING SWITCH

Check power supply for steering switch.

Does horn work?

Yes

©

Check the following.

I

10A fuse (No. 57, located in fuse and fusible link box)

I

Horn relay

I

Harness for open or short

No

©

GO TO 2.

2

CHECK STEERING SWITCH SUB-HARNESS

1. Remove driver’s air bag module. For removal procedure, refer to RS-20, “REMOVAL AND INSTALLATION”.
2. Check steering switch sub-harness for open or short and ground screw.

For details of the harness circuit, refer to “STEERING SWITCH”, EL-33.

OK or NG

OK

©

Check harness for open or short between telephone steering switch and IVCS unit. If the
circuit is OK, replace telephone steering switch.

NG

©

Replace or repair the harness.

Trouble Diagnoses for Intermittent Incident

NHEL0290

DESCRIPTION

NHEL0290S01

An intermittent incident may be occurring if all of the following conditions exist.

I

Both “MAYDAY” emergency and “INFORMATION” indicators have shown that the system is malfunction-
ing.

I

CONSULT-II self-diagnosis result screen indicates a trouble code with “TIME = 1 or greater”.

I

The INFINITI Communicator system has not been previously serviced.

To find out the cause of a malfunction, follow the procedures shown below.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-459

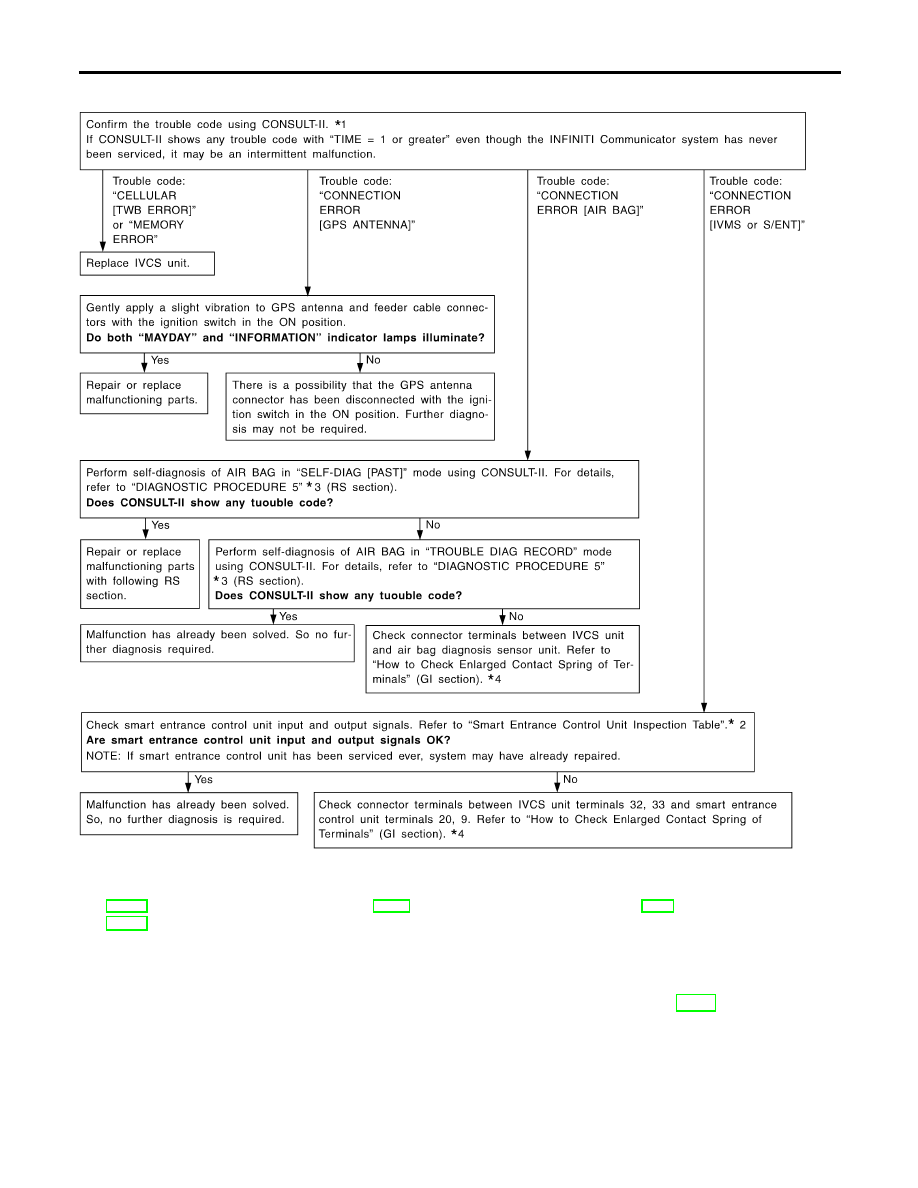

DIAGNOSTIC PROCEDURE

NHEL0290S02

SEL107WE

*1

EL-445

*2

EL-406

*3

RS-50

*4

GI-22

NOTE:
Enlarged spring contact of terminals may be cause of intermittent malfunction for “CONNECTION ERROR [AIR
BAG]/[IVMS or S/ENT]”. When you inspect terminals for enlarged contact, refer to GI-22, “ How to Check
Enlarged Contact Spring of Terminals”.

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses for Intermittent Incident (Cont’d)
