Infiniti I30 (A33). Manual - part 422

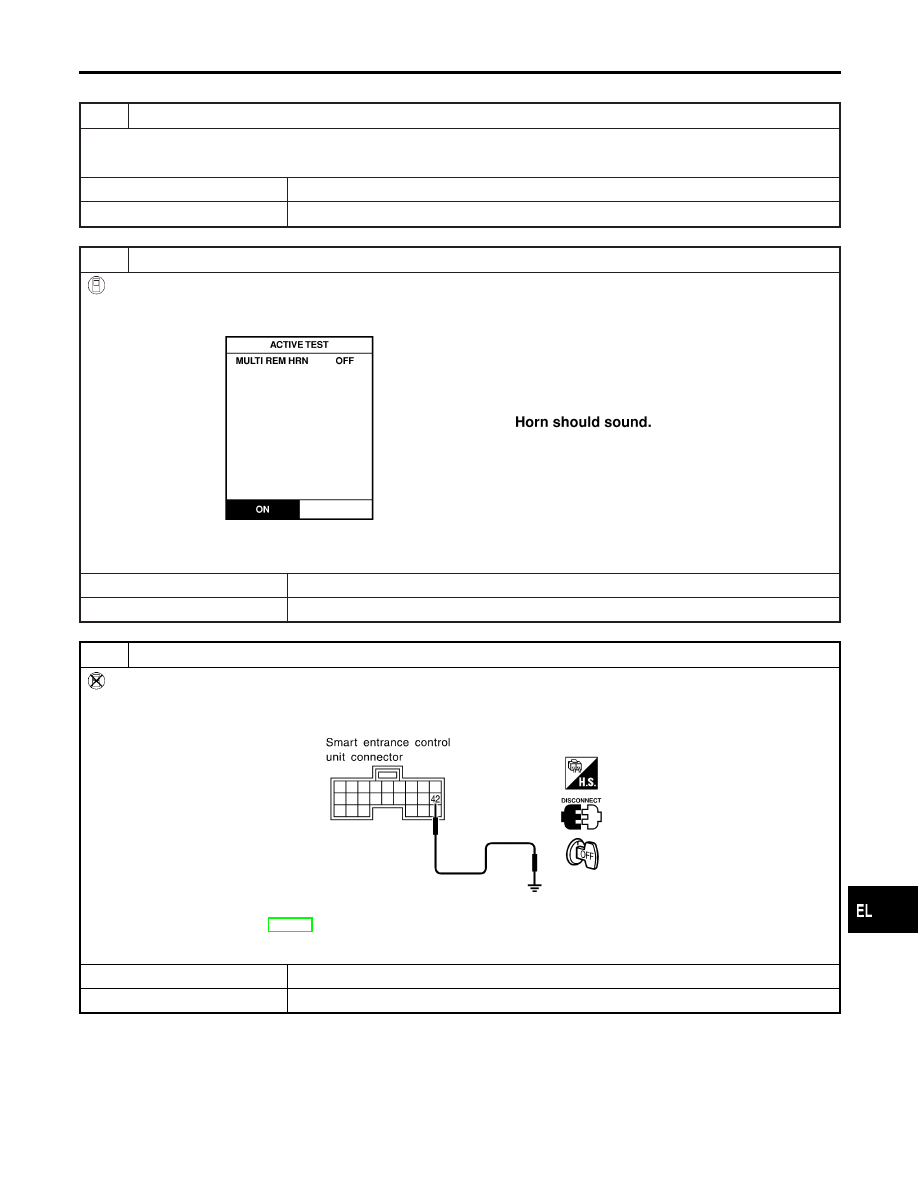

HORN REMINDER CHECK

=NHEL0195S09

1

CHECK HORN

Check if horn sounds with horn switch.

Does horn operate?

Yes

©

GO TO 2.

No

©

Check horn circuit.

2

CHECK HORN REMINDER OPERATION WITH CONSULT-II

With CONSULT-II

1. Select “ACTIVE TEST” in “MULTI REMOTE ENT” with CONSULT-II.
2. Select “MULTI REM HRN” and touch “ON”.

SEL348W

NOTE: If CONSULT-II is not available, skip this procedure and go to the next step.

OK or NG

OK

©

Horn reminder operation is OK.

NG

©

GO TO 4.

3

CHECK HORN REMINDER OPERATION WITHOUT CONSULT-II

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector.
2. Apply ground to smart entrance control unit harness connector M144 terminal 42 (BR/Y).

SEL028Y

Refer to wiring diagram in EL-343.

Does horn sound?

Yes

©

Replace smart entrance control unit.

No

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-357

4

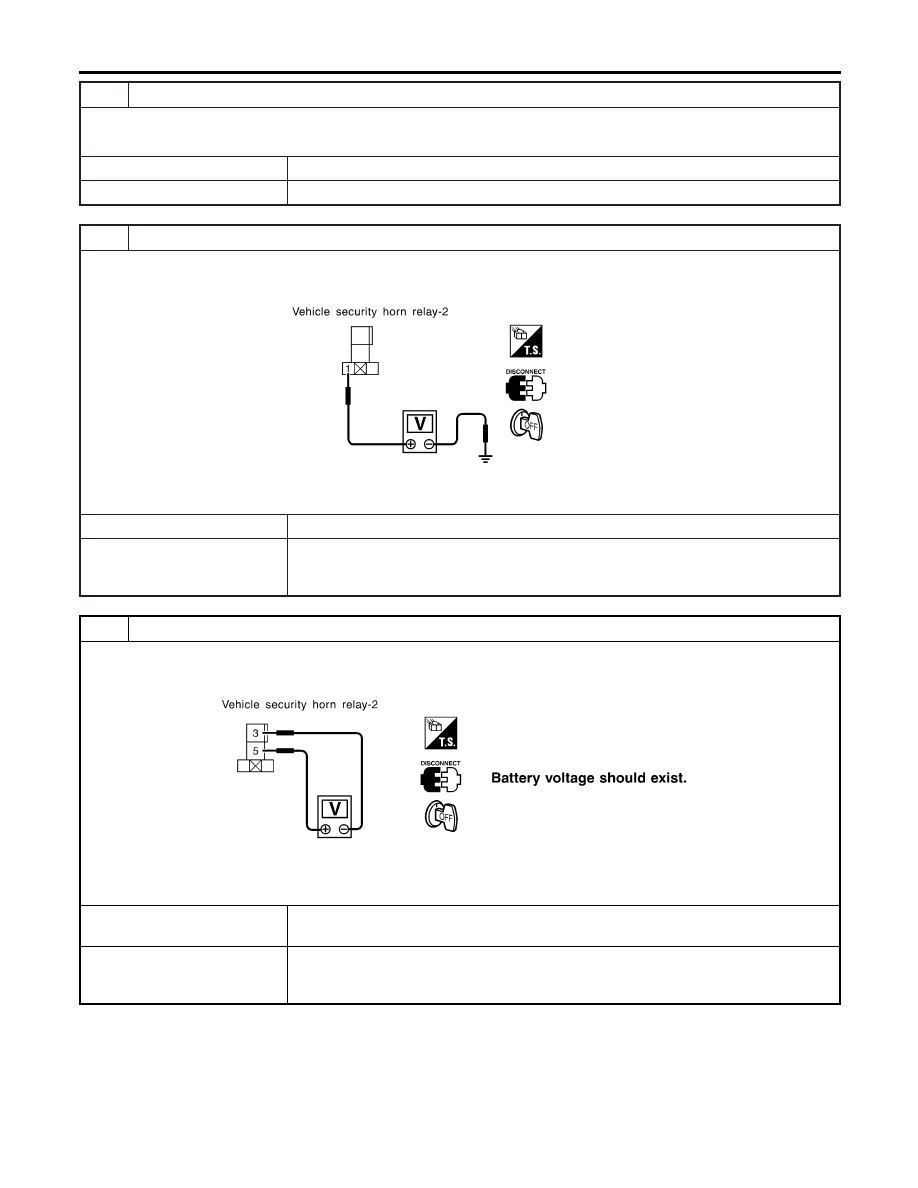

CHECK VEHICLE SECURITY HORN RELAY-2

Check vehicle security horn relay-2.

OK or NG

OK

©

GO TO 5.

NG

©

Replace vehicle security horn relay-2.

5

CHECK POWER SUPPLY FOR VEHICLE SECURITY HORN RELAY-2

1. Disconnect vehicle security horn relay-2 harness connector.
2. Check voltage between vehicle security horn relay-2 harness connector E63 terminal 1 (G/R) and ground.

SEL031Y

Does battery voltage exist?

Yes

©

GO TO 6.

No

©

Check the following.

I

15A fuse [No. 61, located in fuse block (J/B)]

I

Harness for open or short between vehicle security horn relay-2 and fuse

6

CHECK VEHICLE SECURITY HORN RELAY-2

1. Disconnect vehicle security horn relay-2 harness connector.
2. Check voltage between vehicle security horn relay-2 harness connector E63 terminals 5 (G) and 3 (B).

SEL032Y

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and vehicle secu-
rity horn relay-2.

NG

©

Check the following.

I

Harness for open or short between vehicle security horn relay-2 and fuse

I

Harness for open or short between vehicle security horn relay-2 and body grounds

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-358

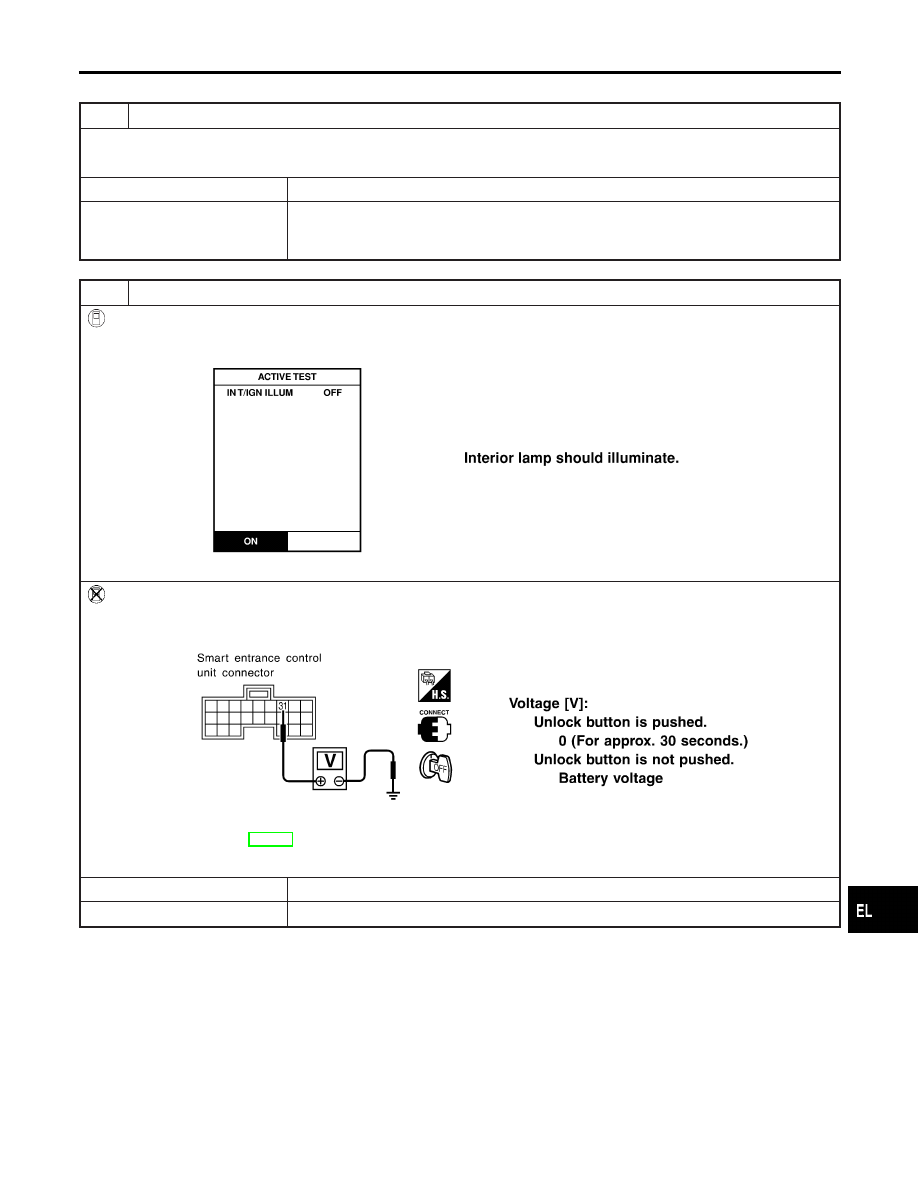

INTERIOR LAMP OPERATION CHECK

=NHEL0195S10

1

CHECK INTERIOR LAMP

Check if the interior lamp switch is in the “ON” position and the lamp illuminates.

Does interior lamp illuminate?

Yes

©

GO TO 2.

No

©

Check the following.

I

Harness for open or short between smart entrance control unit and interior lamp

I

Interior lamp

2

CHECK INTERIOR LAMP OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” in “MULTI REMOTE ENT” with CONSULT-II.
2. Select “INT/IGN ILLUM” and touch “ON”.

SEL349W

Without CONSULT-II

Push unlock button of remote controller with all doors closed and driver’s door locked, and check voltage between smart
entrance control unit harness connector M144 terminal 31 (R/Y) and ground.

SEL029Y

Refer to wiring diagram in EL-341.

OK or NG

OK

©

System is OK.

NG

©

Check harness open or short between smart entrance control unit and interior lamp.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-359

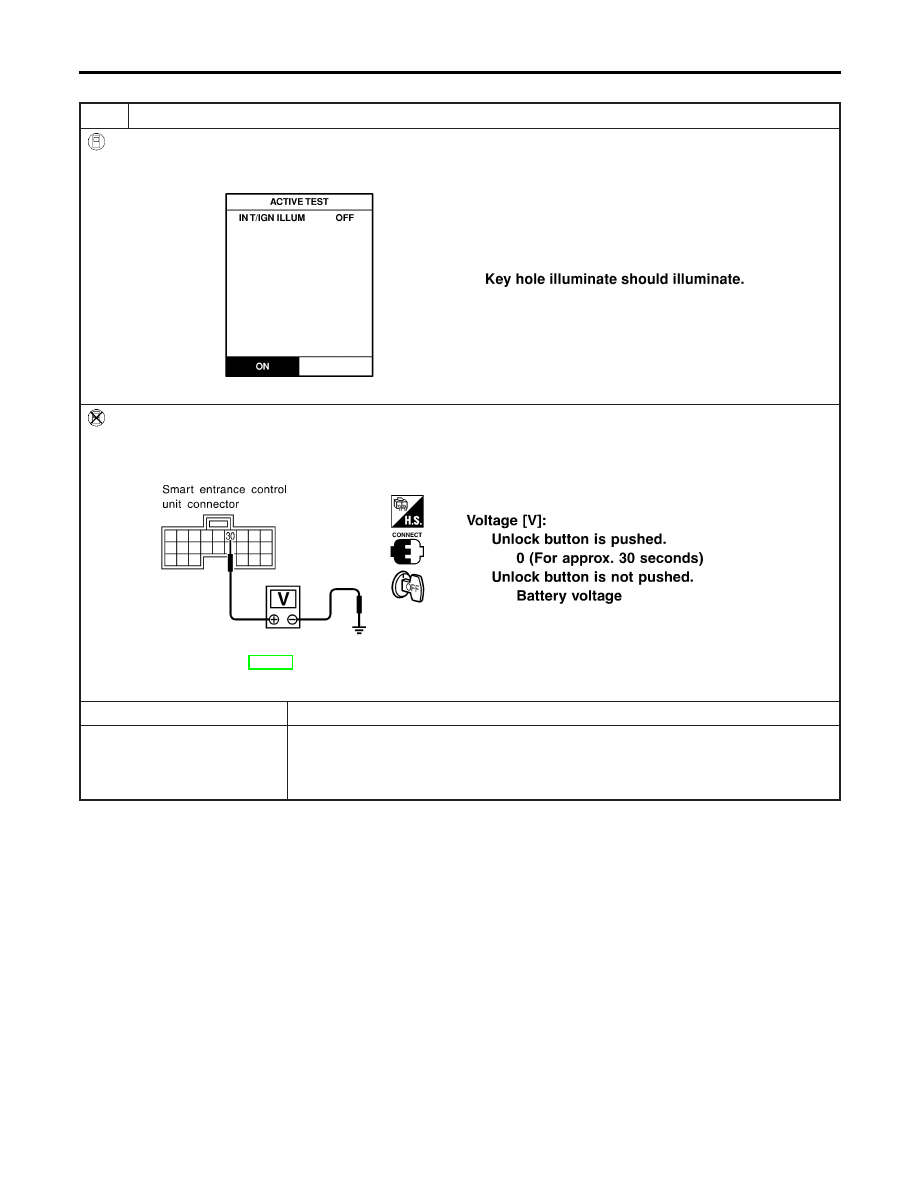

KEY HOLE ILLUMINATION OPERATION CHECK

NHEL0195S13

1

CHECK KEY HOLE ILLUMINATION OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” IN “MULTI REMOTE ENT” with CONSULT-II.
2. Select “INT/IGN ILLUM” and touch “ON”.

SEL350W

Without CONSULT-II

Push unlock button of remote controller with all doors closed and driver’s door locked, and check voltage between smart
entrance control unit harness connector M144 terminal 30 (R/Y) and ground.

SEL030Y

Refer to wiring diagram in EL-341.

OK or NG

OK

©

System is OK.

NG

©

Check the following.

I

Harness for open or short between smart entrance control unit and key hole illumina-
tion.

I

Key hole illumination

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-360
