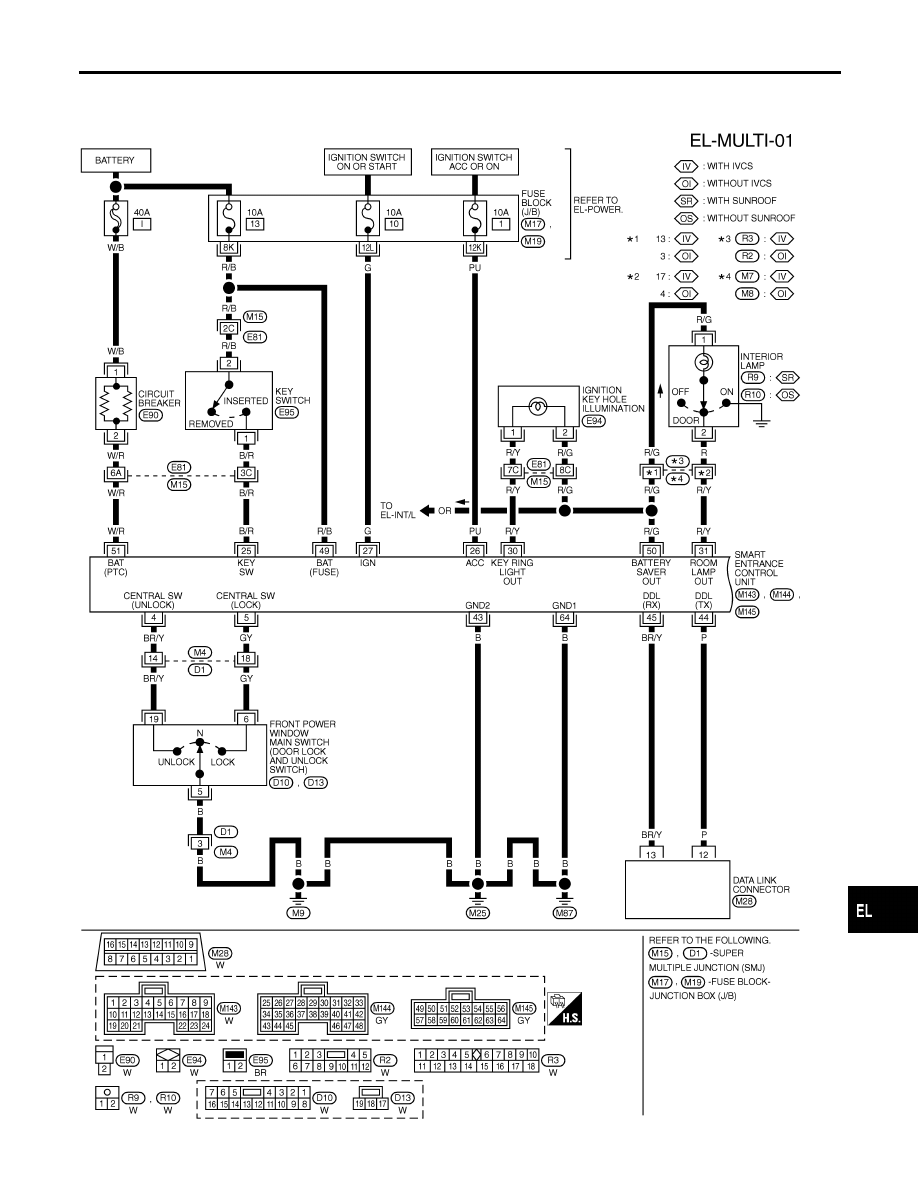

FIG. 1

NHEL0114S01

MEL472M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI —

EL-341

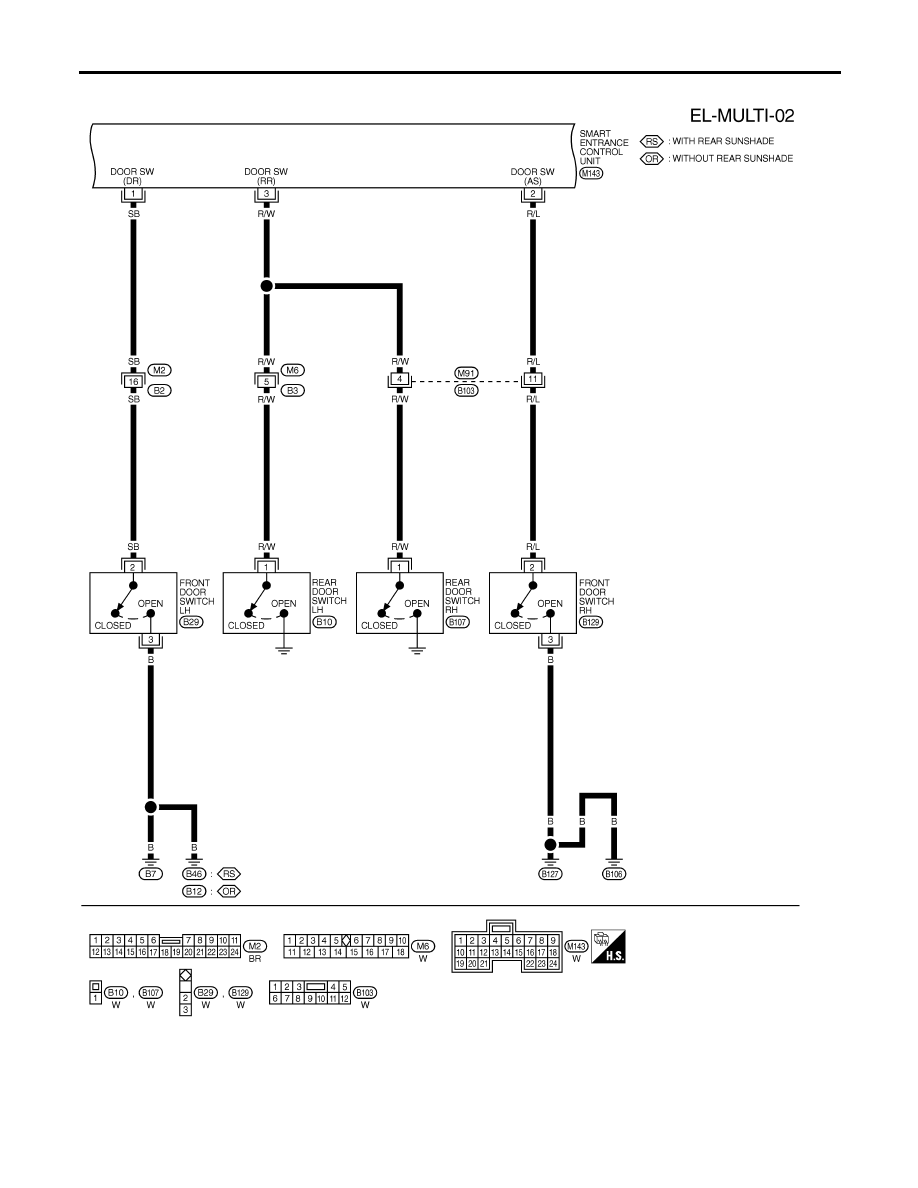

FIG. 2

NHEL0114S02

MEL473M

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-342

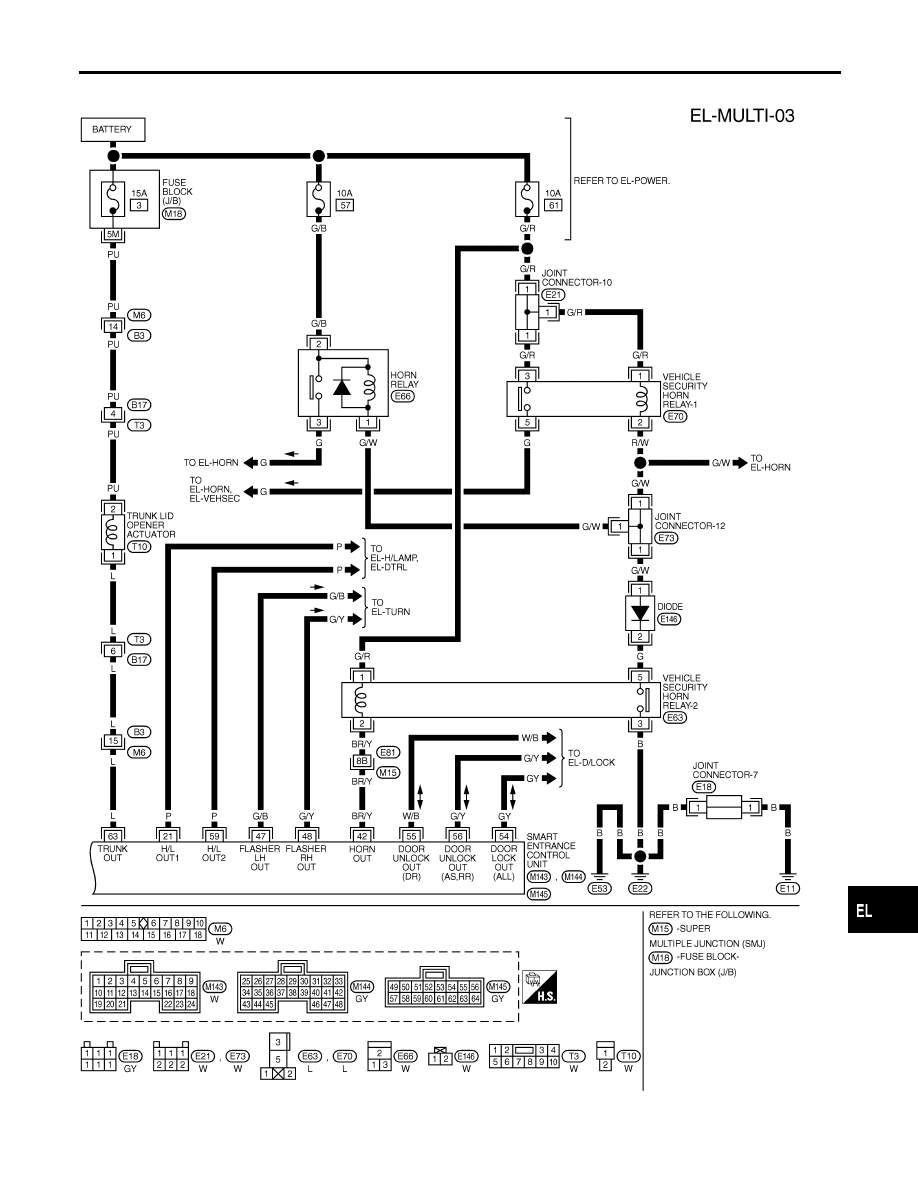

FIG. 3

NHEL0114S05

MEL474M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-343

SEL981X

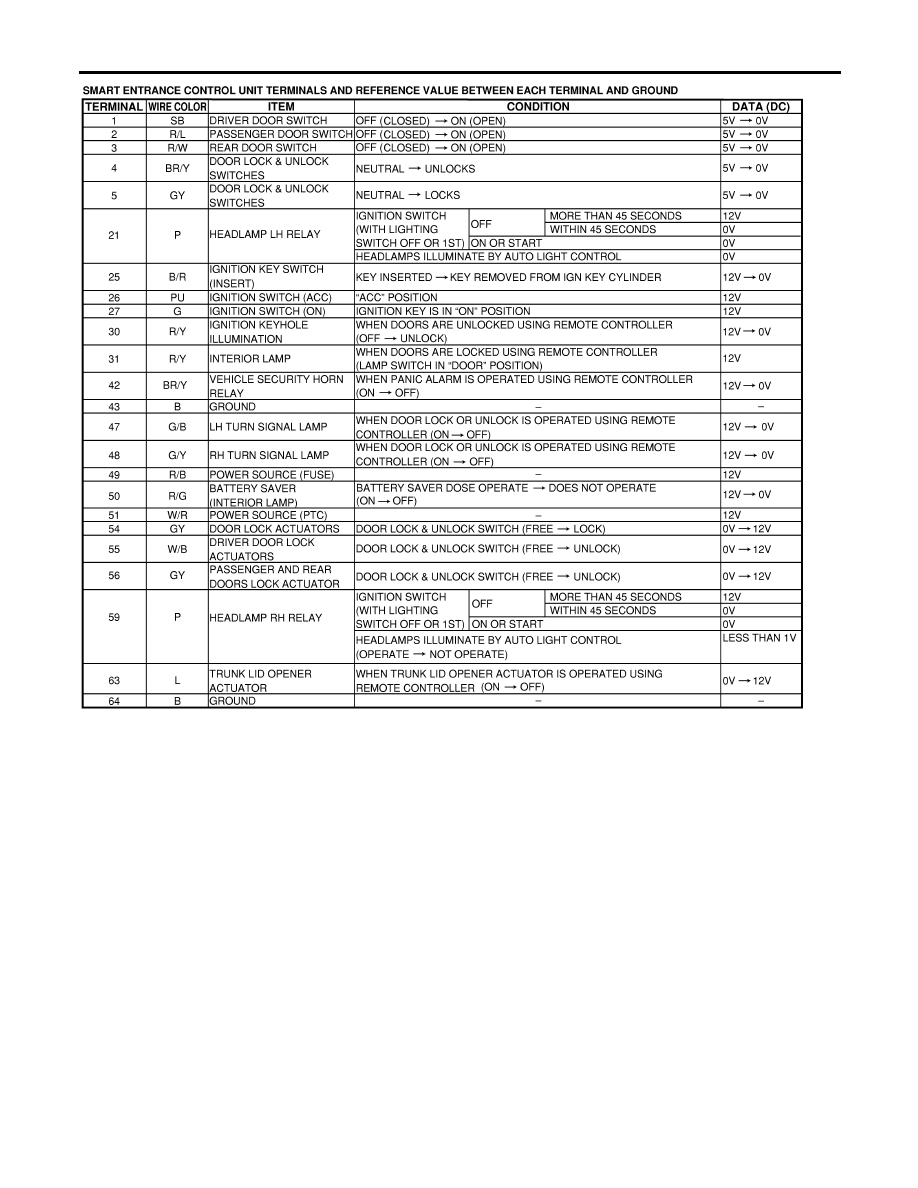

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-344
