Infiniti I30 (A33). Manual - part 392

MEL454M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

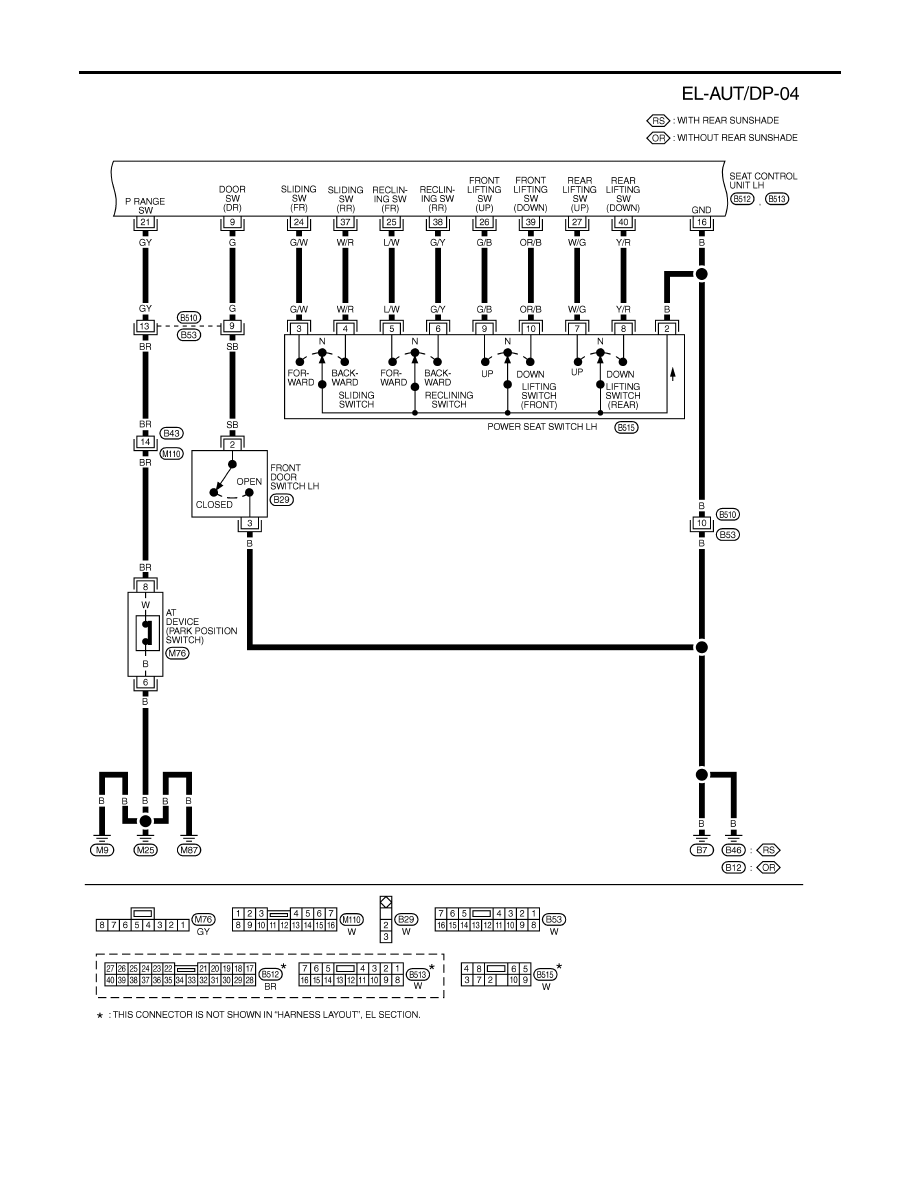

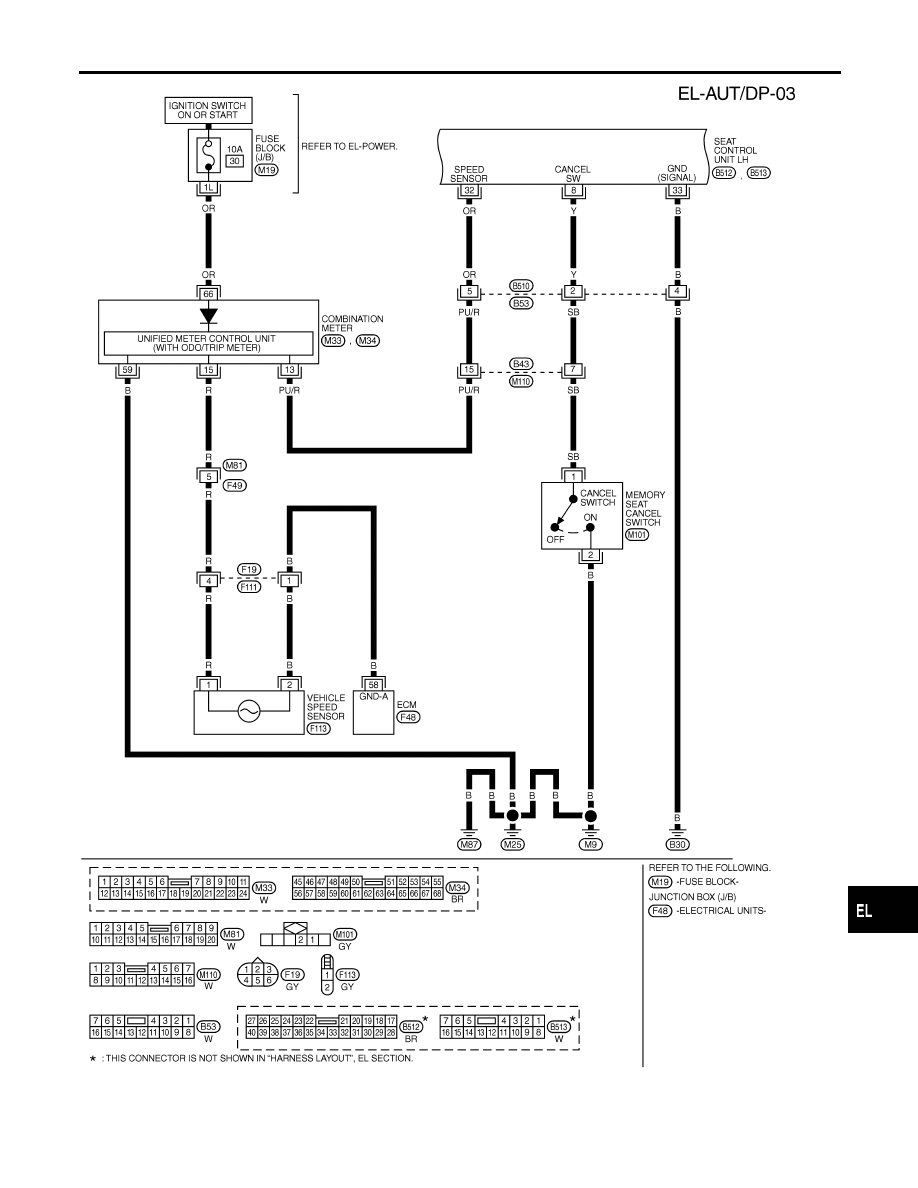

Wiring Diagram — AUT/DP — (Cont’d)

EL-237

MEL455M

AUTOMATIC DRIVE POSITIONER

Wiring Diagram — AUT/DP — (Cont’d)

EL-238

MEL651K

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

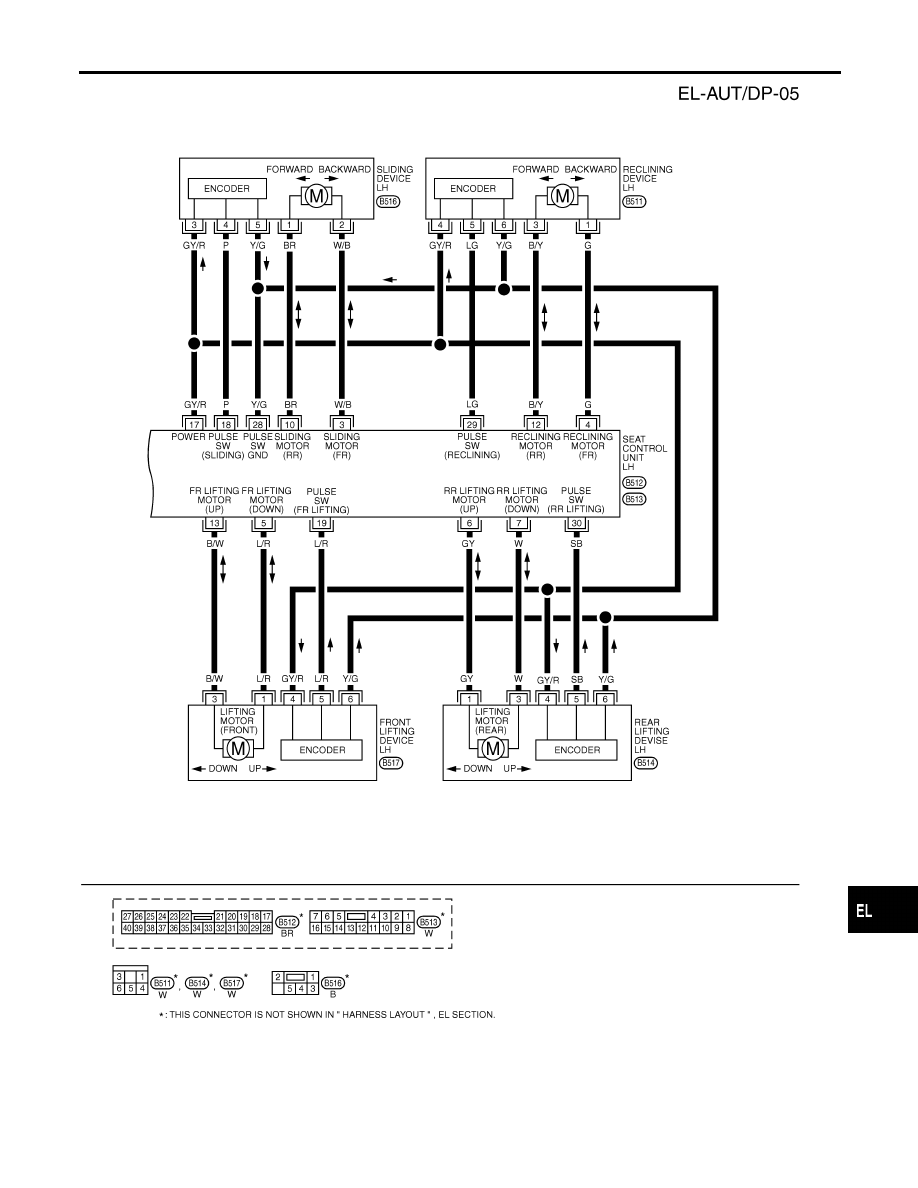

Wiring Diagram — AUT/DP — (Cont’d)

EL-239

On Board Diagnosis

NHEL0276

SEL263V

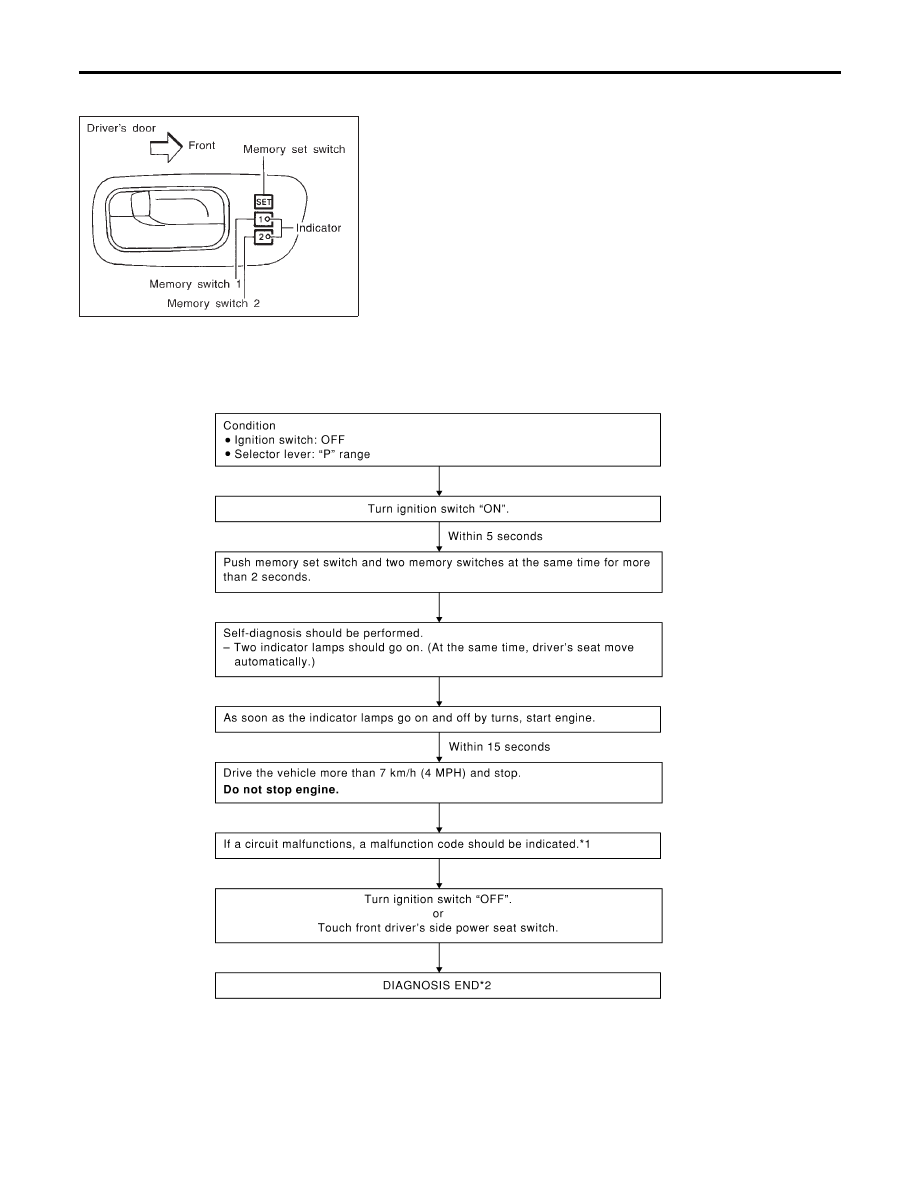

HOW TO PERFORM SELF-DIAGNOSIS

NHEL0276S01

SEL596W

*1: If no malfunction is indicated, self-diagnosis will end after the vehicle speed sensor diagnosis is performed.
*2: Diagnosis ends after self-diagnostic results have been indicated for 10 minutes if left unattended.

AUTOMATIC DRIVE POSITIONER

On Board Diagnosis

EL-240
