HEADLAMP (FOR USA) — XENON TYPE —

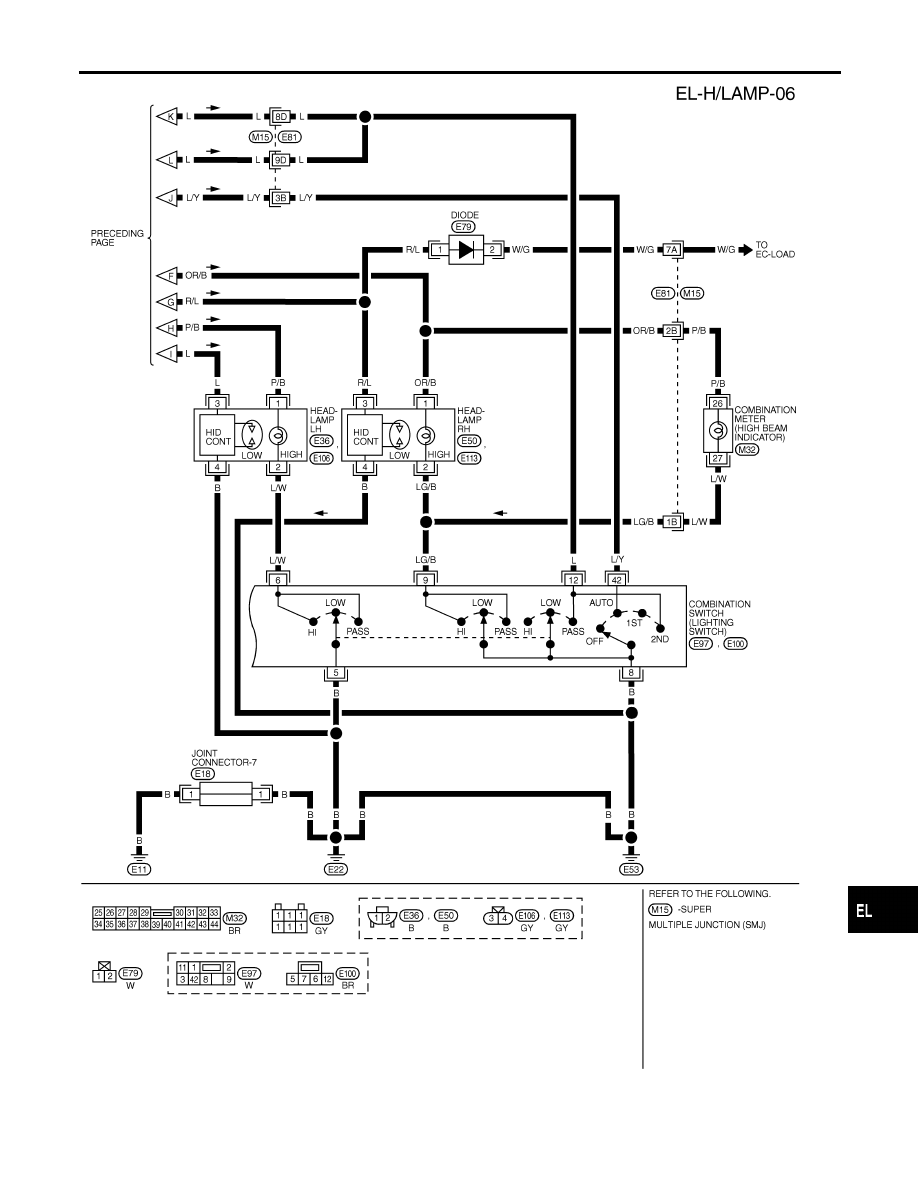

Wiring Diagram — H/LAMP — (Cont’d)

EL-53

SEF289X

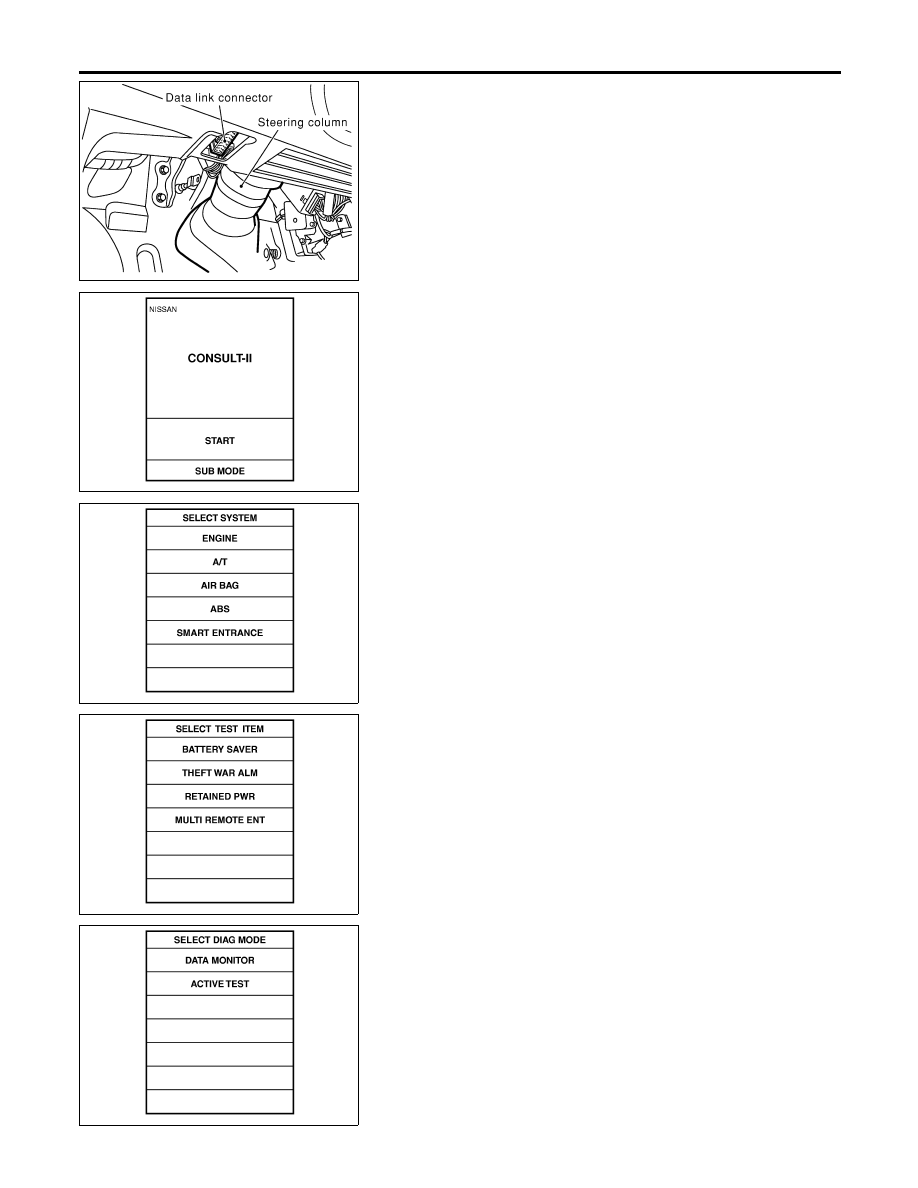

CONSULT-II Inspection Procedure

NHEL0256

“RETAINED PWR”

NHEL0256S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Touch “RETAINED PWR”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

HEADLAMP (FOR USA) — XENON TYPE —

CONSULT-II Inspection Procedure

EL-54

CONSULT-II Application Items

NHEL0257

“RETAINED PWR”

NHEL0257S01

Data Monitor

NHEL0257S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0257S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power window
system, power sunroof system. Those systems can be operated when turning on “RETAINED
PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when ignition
switch is ON. Then turn ignition switch OFF for checking retained power operation. CON-
SULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF” on CONSULT-II
screen when ignition switch is OFF.

Trouble Diagnoses

NHEL0258

WARNING:

I

The xenon headlamp has a high-tension current generating area. Be extremely careful when remov-
ing and installing. Be certain to disconnect the battery negative cable prior to removing or install-
ing.

I

When the xenon headlamp is lit, do not touch the harness (covered with red or amber insulation),
bulb itself or the bulb socket with your bare hands.

I

Never service a xenon headlamp with wet hands.

I

When checking body side harness with a circuit tester, be certain to disconnect the harness con-
nector from the xenon headlamp.

I

When the xenon headlamp is lit, the xenon bulb must be installed in the headlamp housing. (Never
turn on xenon headlamp, if the bulb is out of the headlamp housing.)

CAUTION:

Make sure to install the bulb securely; if the xenon bulb is improperly installed in its socket, high-ten-
sion current leaks occur. This may lead to a melted bulb and/or bulb socket.

Symptom

Possible cause

Repair order

Neither headlamp operates.

1. 10A fuse
2. Lighting switch
3. Smart entrance control unit

1. Check 10A fuse [No. 13, located in fuse block (J/B)].

Verify battery positive voltage is present at terminal
49 of smart entrance control unit.

2. Check Lighting switch.
3. Check smart entrance control unit. (EL-406)

LH headlamp (low and high beam)
does not operate, but RH head-
lamp (low and high beam) does
operate.

1. 20A fuse
2. Headlamp LH relay
3. Headlamp LH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 20A fuse (No. 54, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 6 of headlamp LH relay.

2. Check headlamp LH relay.
3. Check harness between headlamp LH relay and

smart entrance control unit.

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP (FOR USA) — XENON TYPE —

CONSULT-II Application Items

EL-55

Symptom

Possible cause

Repair order

RH headlamp (low and high beam)
does not operate, but LH headlamp
(low and high beam) does operate.

1. 20A fuse
2. Headlamp RH relay
3. Headlamp RH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 20A fuse (No. 55, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 6 of headlamp RH relay.

2. Check headlamp RH relay.
3. Check harness between headlamp RH relay and

smart entrance control unit.

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

LH high beam does not operate,
but LH low beam operates.

1. Bulb
2. 15A fuse
3. Headlamp LH relay
4. Open in the LH high beams cir-

cuit

5. Lighting switch
6. Lighting switch ground circuit

1. Check bulb.
2. Check 15A fuse (No. 68, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminal 3 of headlamp LH relay.

3. Check headlamp LH relay.
4. Check the following.
a. Harness between headlamp relay LH terminal 5 and

LH headlamp for open circuit

b. Harness between LH headlamp and lighting switch

for open circuit

5. Check lighting switch.
6. Check harness between lighting switch and ground.

LH low beam does not operate, but
LH high beam operates.

1. Headlamp relay LH
2. Open in the LH low beam circuit
3. LH low beam ground circuit
4. Xenon bulb
5. HID control unit
6. Booster

1. Check headlamp relay LH
2. Check harness between headlamp relay LH terminal

7 and LH headlamp for open circuit.

3. Check harness between LH headlamp and ground.
4. Replace the xenon bulb with other side bulb or new

one. (If headlamps illuminate correctly, replace the
bulb.)

5. Replace the HID control unit with other side control

unit or new one. (If headlamps illuminate correctly,
replace the control unit.)

6. Replace booster as a headlamp assembly.

RH high beam does not operate,
but RH low beam operates.

1. Bulb
2. 15A fuse
3. Headlamp RH relay
4. Open in the RH high beams

circuit

5. Lighting switch
6. Lighting switch ground circuit

1. Check bulb.
2. Check 15A fuse (No. 69, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminal 3 of headlamp RH relay.

3. Check headlamp RH relay.
4. Check the following.
a. Harness between headlamp relay RH terminal 5 and

RH headlamp for open circuit

b. Harness between RH headlamp and lighting switch

for open circuit

5. Check lighting switch.
6. Check harness between lighting switch and ground.

RH low beam does not operate,
but RH high beam operates.

1. Headlamp relay RH
2. Open in the RH low beam cir-

cuit

3. RH low beam ground circuit
4. Xenon bulb
5. HID control unit
6. Booster

1. Check headlamp relay RH
2. Check harness between headlamp relay RH termi-

nal 7 and RH headlamp for open circuit.

3. Check harness between RH headlamp and ground.
4. Replace the xenon bulb with other side bulb or new

one. (If headlamps illuminate correctly, replace the
bulb.)

5. Replace the HID control unit with other side control

unit or new one. (If headlamps illuminate correctly,
replace the control unit.)

6. Replace booster as a headlamp assembly.

HEADLAMP (FOR USA) — XENON TYPE —

Trouble Diagnoses (Cont’d)

EL-56
