HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

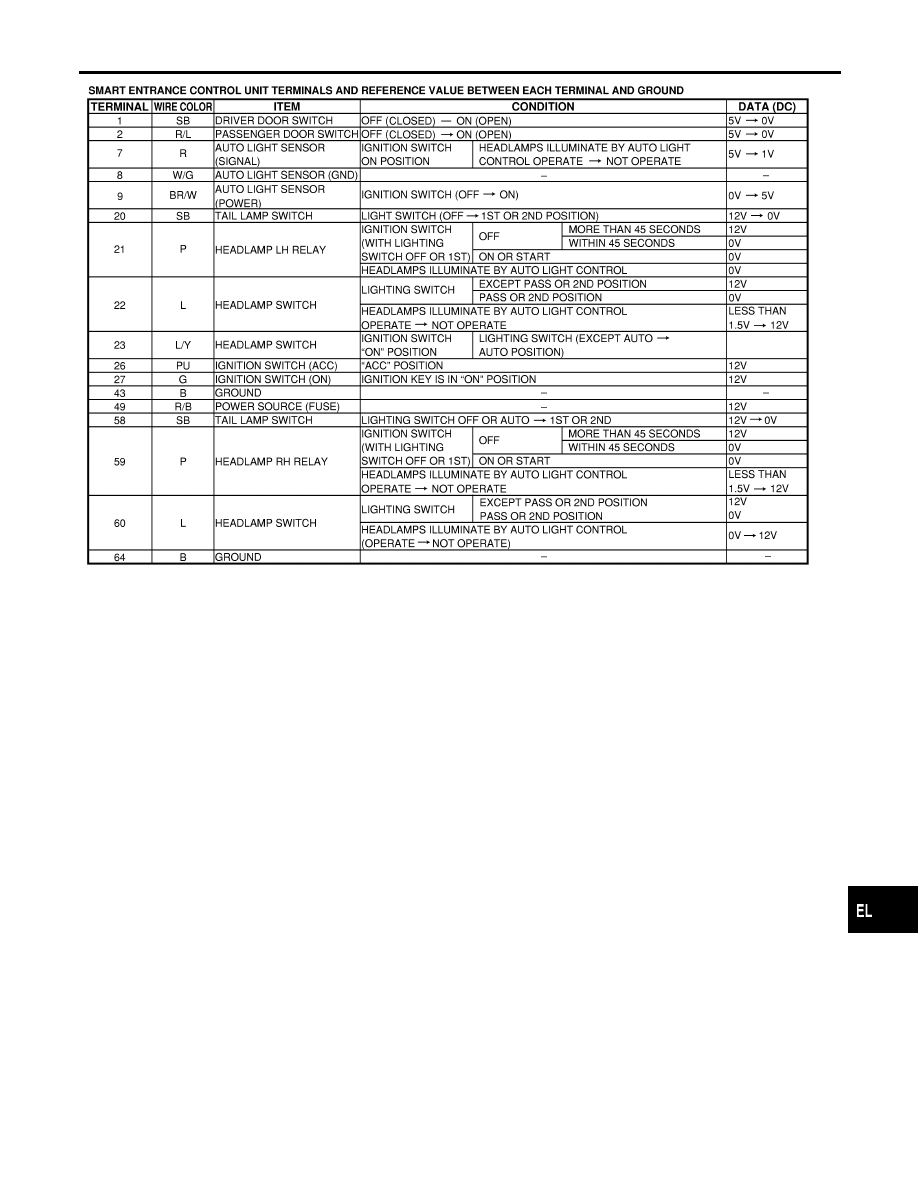

Wiring Diagram — H/LAMP — (Cont’d)

EL-41

SEF289X

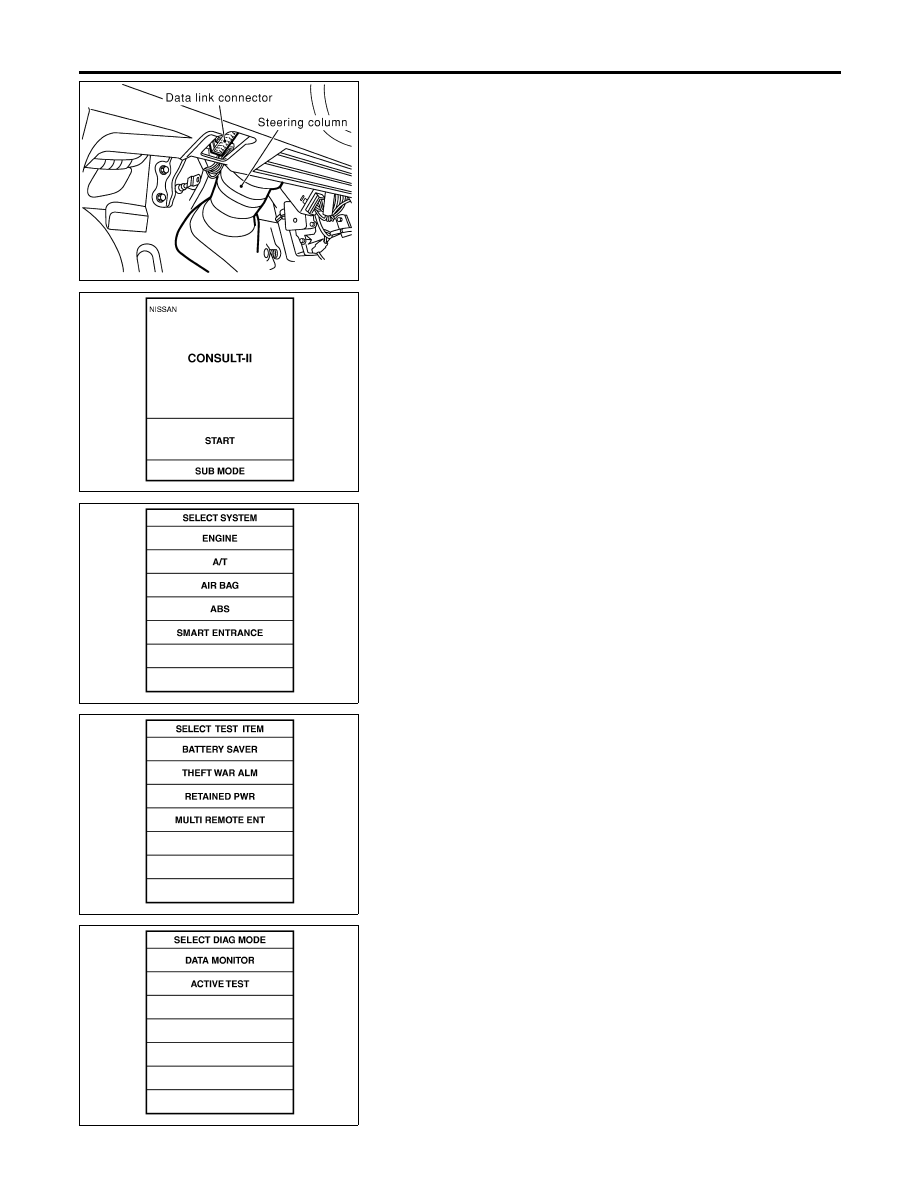

CONSULT-II Inspection Procedure

NHEL0200

“RETAINED PWR”

NHEL0200S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Touch “RETAINED PWR”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

CONSULT-II Inspection Procedure

EL-42

CONSULT-II Application Items

NHEL0201

“RETAINED PWR”

NHEL0201S01

Data Monitor

NHEL0201S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0201S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power window
system, power sunroof system. Those systems can be operated when turning on “RETAINED
PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when ignition
switch is ON. Then turn ignition switch OFF for checking retained power operation. CON-
SULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF” on CONSULT-II
screen when ignition switch is OFF.

Trouble Diagnoses

NHEL0202

Symptom

Possible cause

Repair order

Neither headlamp operates.

1. 10A fuse
2. Lighting switch
3. Smart entrance control unit

1. Check 10A fuse [No. 13, located in fuse block (J/B)].

Verify battery positive voltage is present at terminal
49 of smart entrance control unit.

2. Check Lighting switch.
3. Check smart entrance control unit. (EL-406)

LH headlamp (low and high beam)
does not operate, but RH head-
lamp (low and high beam) does
operate.

1. 15A fuse
2. Headlamp LH relay
3. Headlamp LH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 15A fuse (No. 68, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 3 of headlamp LH relay.

2. Check headlamp LH relay.
3. Check the following.
a. Harness between headlamp LH relay and headlamp

LH.

b. Harness between headlamp LH relay and smart

entrance control unit.

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

RH headlamp (low and high beam)
does not operate, but LH headlamp
(low and high beam) does operate.

1. 15A fuse
2. Headlamp RH relay
3. Headlamp RH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 15A fuse (No. 69, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 3 of headlamp RH relay.

2. Check headlamp RH relay.
3. Check the following.
a. Harness between headlamp RH relay and headlamp

RH.

b. Harness between headlamp RH relay and smart

entrance control unit.

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

LH high beam does not operate,
but LH low beam does operate.

1. Bulb
2. Open in LH high beams circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and LH

headlamp for an open circuit.

3. Check lighting switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

CONSULT-II Application Items

EL-43

Symptom

Possible cause

Repair order

LH low beam does not operate, but
LH high beam does operate.

1. Bulb
2. Open in LH low beams circuit

1. Check bulb.
2. Check harness between headlamp LH terminal 4

and ground.

RH high beam does not operate,
but RH low beam does operate.

1. Bulb
2. Open in RH high beams circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and RH

headlamp for an open circuit.

3. Check lighting switch.

RH low beam does not operate,
but RH high beam does operate.

1. Bulb
2. Open in RH low beams circuit

1. Check bulb.
2. Check harness between headlamp RH terminal 4

and ground.

High beam indicator does not work. 1. Bulb

2. Open in high beam circuit

1. Check bulb in combination meter.
2. Check the following.
a. Harness between headlamp RH relay and combina-

tion meter for an open circuit

b. Harness between combination meter and combina-

tion switch for an open circuit

Battery saver control does not
operate properly.

1. Door switch LH or RH circuit
2. Smart entrance control unit

1. Check the following.
a. Harness between smart entrance control unit and

LH or RH door switch for open or short circuit

b. LH or RH door switch ground circuit
c. LH or RH door switch
2. Check smart entrance control unit. (EL-406)

SEL723W

SEL680W

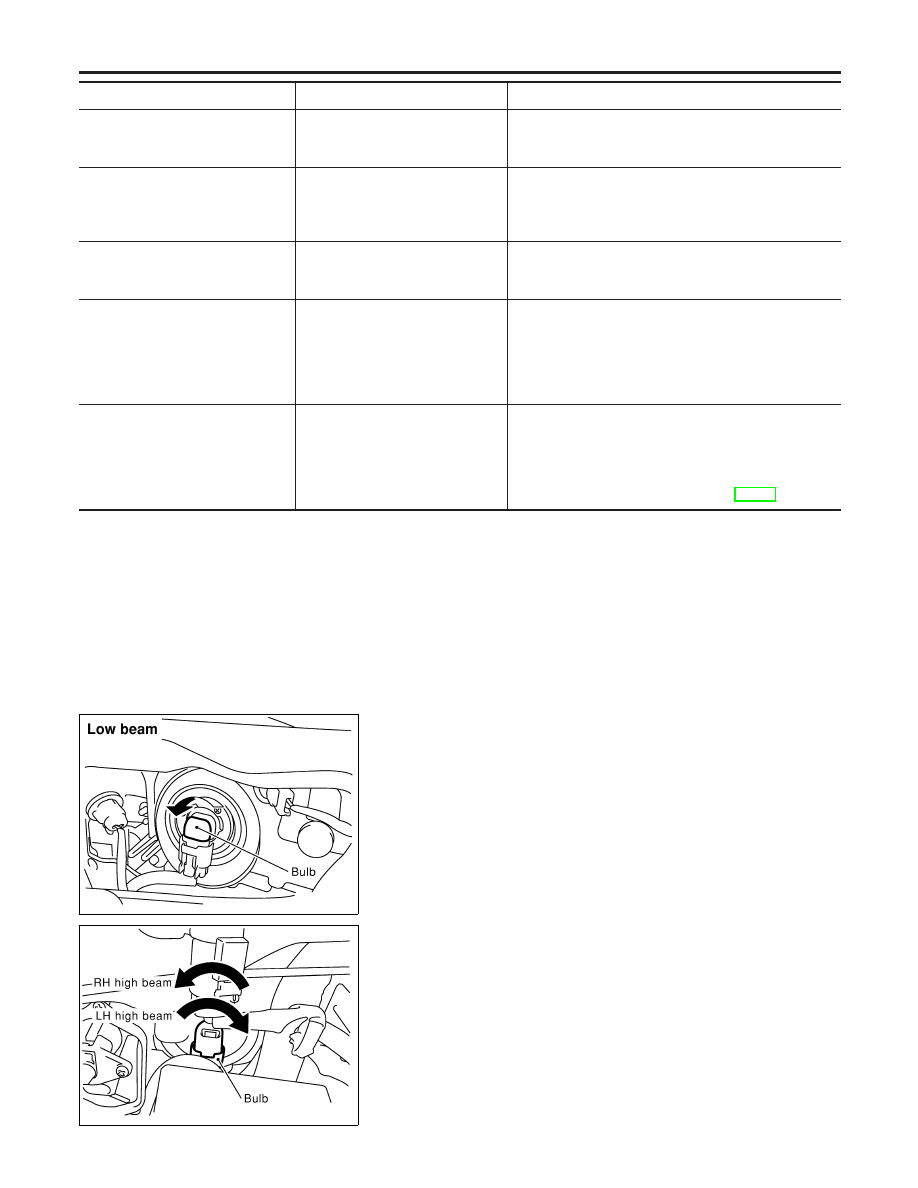

Bulb Replacement

NHEL0015

The headlamp is a semi-sealed beam type which uses a replace-
able halogen bulb. The bulb can be replaced from the engine com-
partment side without removing the headlamp body.

I

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Disconnect the harness connector from the back side of the
bulb.

3.

Turn the bulb clockwise (LH high beam) or counterclockwise
(LH, RH low beam and RH high beam)

4.

Remove the headlamp bulb carefully. Do not shake or rotate
the bulb when removing it.

5.

Install in the reverse order of removal.

CAUTION:

Do not leave headlamp reflector without bulb for a long period
of time. Dust, moisture, smoke, etc. entering headlamp body
may affect the performance of the headlamp. Remove head-
lamp bulb from the headlamp reflector just before a replace-
ment bulb is installed.
