Infiniti I30 (A33). Manual - part 317

Possible Cause

NHEC0593

I

Vacuum cut valve bypass valve

I

Vacuum cut valve

I

Bypass hoses for clogging

I

EVAP control system pressure sensor and circuit

I

EVAP canister vent control valve

I

Hose between fuel tank and vacuum cut valve clogged

I

Hose between vacuum cut valve and EVAP canister clogged

I

EVAP canister

I

EVAP purge port of fuel tank for clogging

SEF210Y

SEF211Y

SEF239Y

DTC Confirmation Procedure

NHEC0357

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Always perform test at a temperature of 5 to 30°C (41 to 86°F).

WITH CONSULT-II

NHEC0357S01

1)

Turn ignition switch “ON”.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch “OFF” and wait at least 10 seconds.

4)

Start engine and let it idle for at least 70 seconds.

5)

Select “VC CUT/V BP/V P1491” of “EVAP SYSTEM” in “DTC
WORK SUPPORT” mode with CONSULT-II.

6)

Touch “START”.

7)

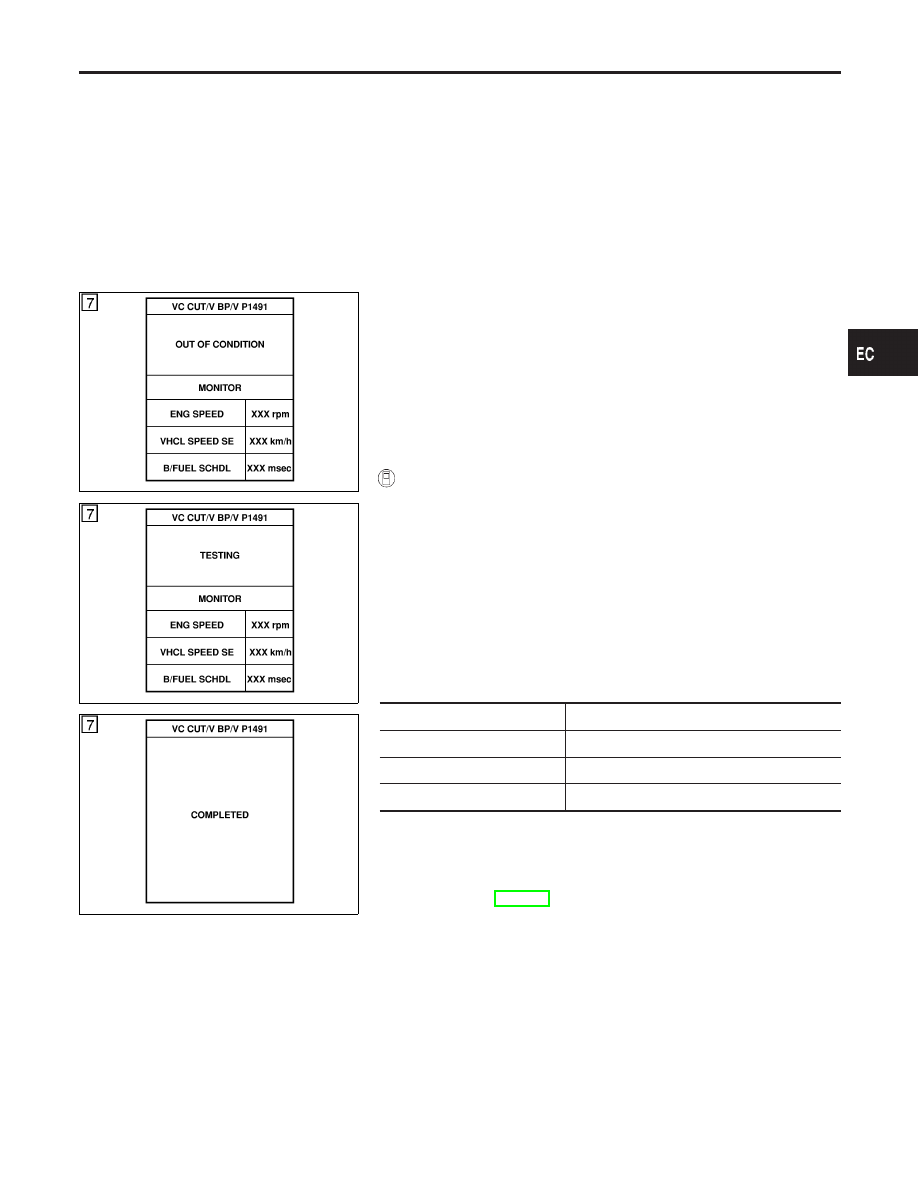

When the following conditions are met, “TESTING” will be dis-
played on the CONSULT-II screen. Maintain the conditions
continuously until “TESTING” changes to “COMPLETED”. (It
will take at least 30 seconds.)

ENG SPEED

1,000 - 3,000 rpm

Selector lever

Suitable position

Vehicle speed

35 - 120 km/h (22 - 75 MPH)

B/FUEL SCHDL

1.3 - 8.1 msec

If “TESTING” is not displayed after 5 minutes, retry from
step 3.

8)

Make sure that “OK” is displayed after touching “SELF-DIAG
RESULTS”.

If

“NG”

is

displayed,

refer

to

“Diagnostic

Procedure”, EC-586.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Possible Cause

EC-583

SEF530Q

Overall Function Check

NHEC0358

Use this procedure to check the overall function of vacuum cut
valve bypass valve. During this check, the 1st trip DTC might not
be confirmed.

WITH GST

NHEC0358S01

1)

Remove vacuum cut valve and vacuum cut valve bypass valve
as an assembly.

2)

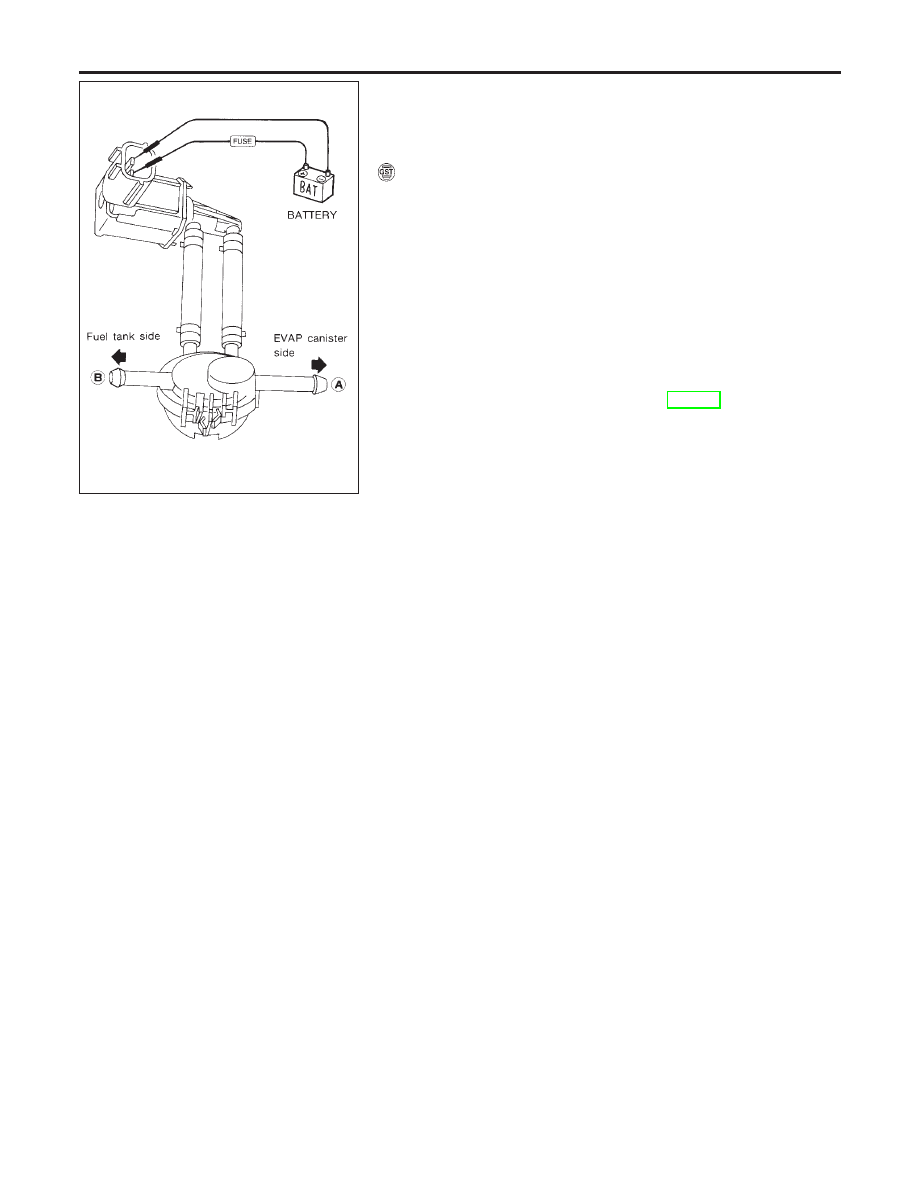

Apply vacuum to port A and check that there is no suction from
port B.

3)

Apply vacuum to port B and check that there is suction from
port A.

4)

Blow air in port B and check that there is a resistance to flow
out of port A.

5)

Supply battery voltage to the terminal.

6)

Blow air in port A and check that air flows freely out of port B.

7)

Blow air in port B and check that air flows freely out of port A.

8)

If NG, go to “Diagnostic Procedure”, EC-586.

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Overall Function Check

EC-584

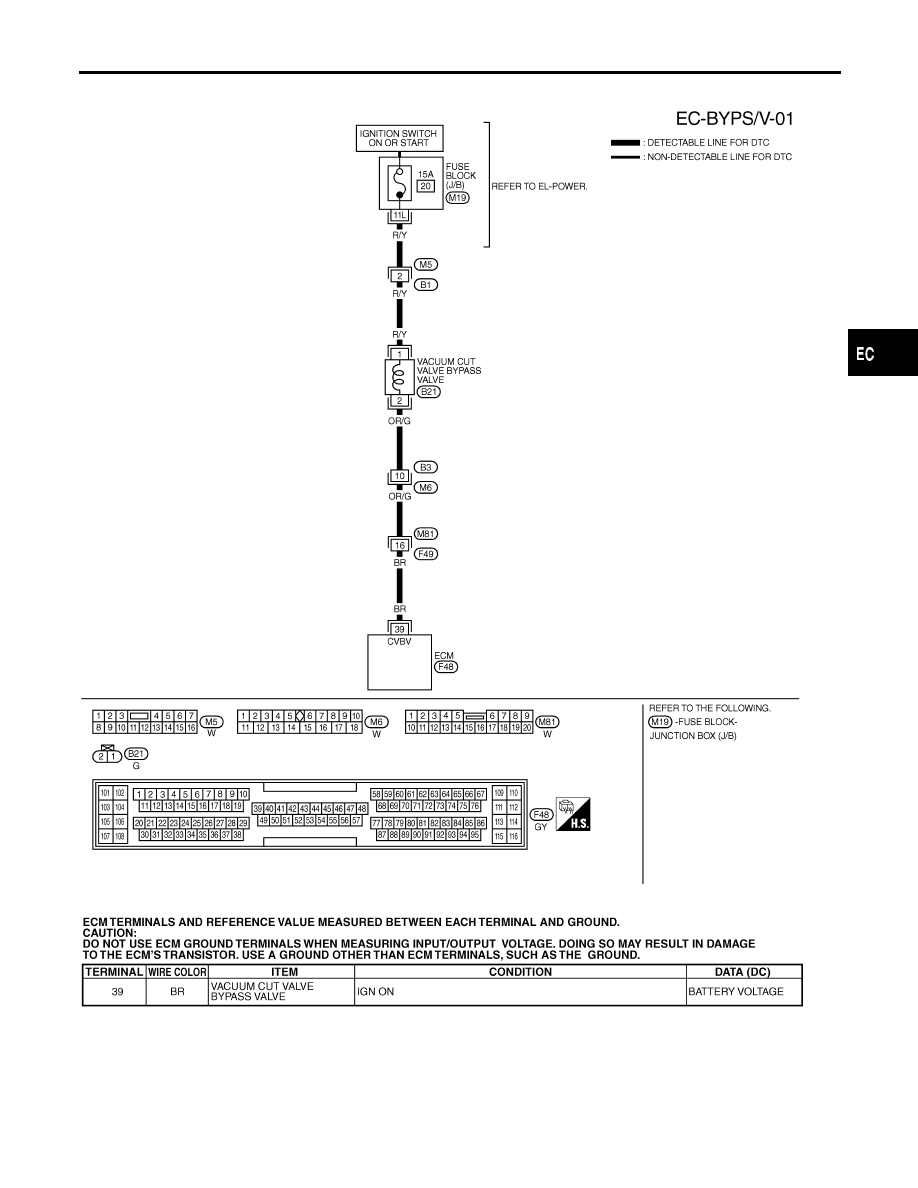

Wiring Diagram

NHEC0359

MEC149D

SEF634XC

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Wiring Diagram

EC-585

Diagnostic Procedure

NHEC0360

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK VACUUM CUT VALVE BYPASS VALVE OPERATION

With CONSULT-II

1. Turn ignition switch “OFF”.
2. Remove vacuum cut valve and vacuum cut valve bypass valve as an assembly.
3. Apply vacuum to port A and check that there is no suction from port B.
4. Apply vacuum to port B and check that there is suction from port A.
5. Blow air in port B and check that there is a resistance to flow out of port A.
6. Turn ignition switch “ON”.

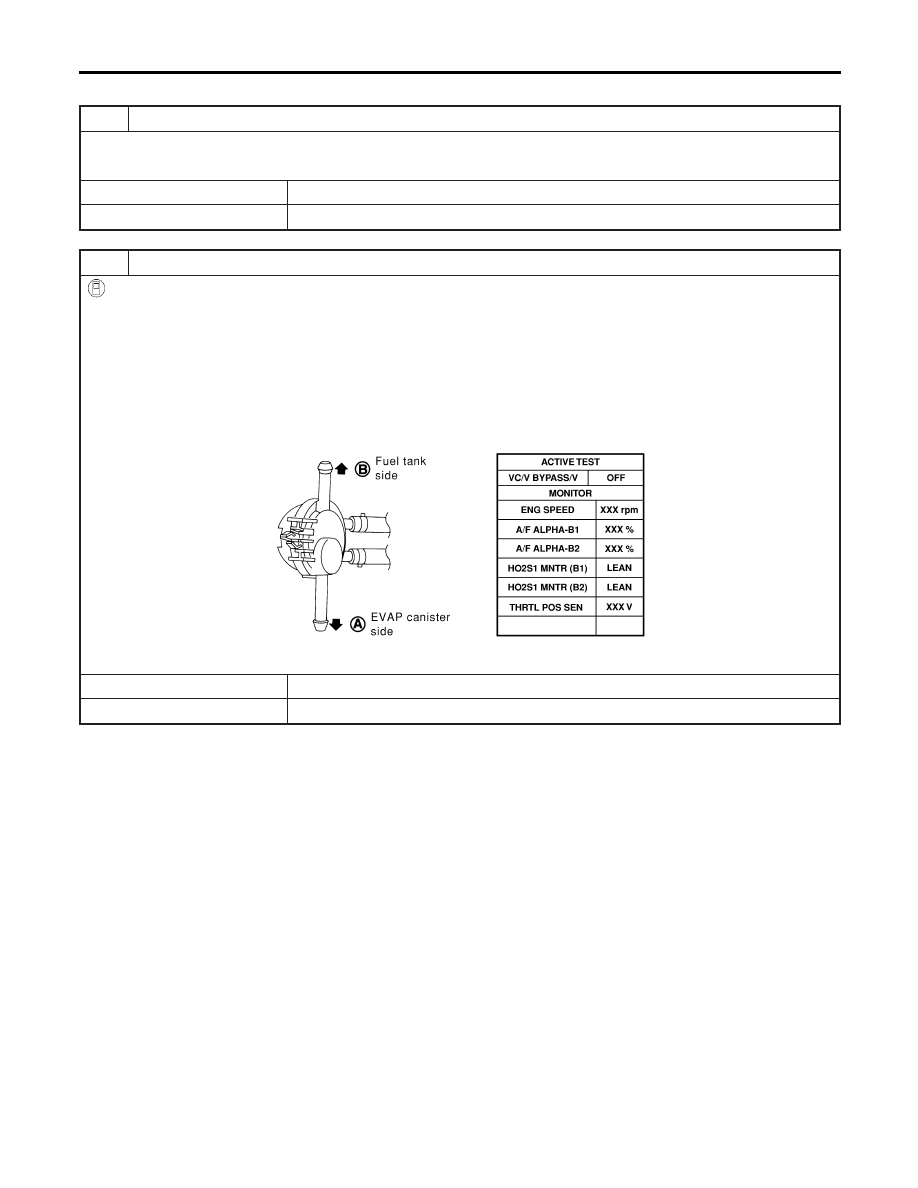

7. Select “VC/V BYPASS/V” in “ACTIVE TEST” mode with CONSULT-II and touch “ON”.
8. Blow air in port A and check that air flows freely out of port B.
9. Blow air in port B and check that air flows freely out of port A.

SEF017Z

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Diagnostic Procedure

EC-586
