SEF032W

SEF267X

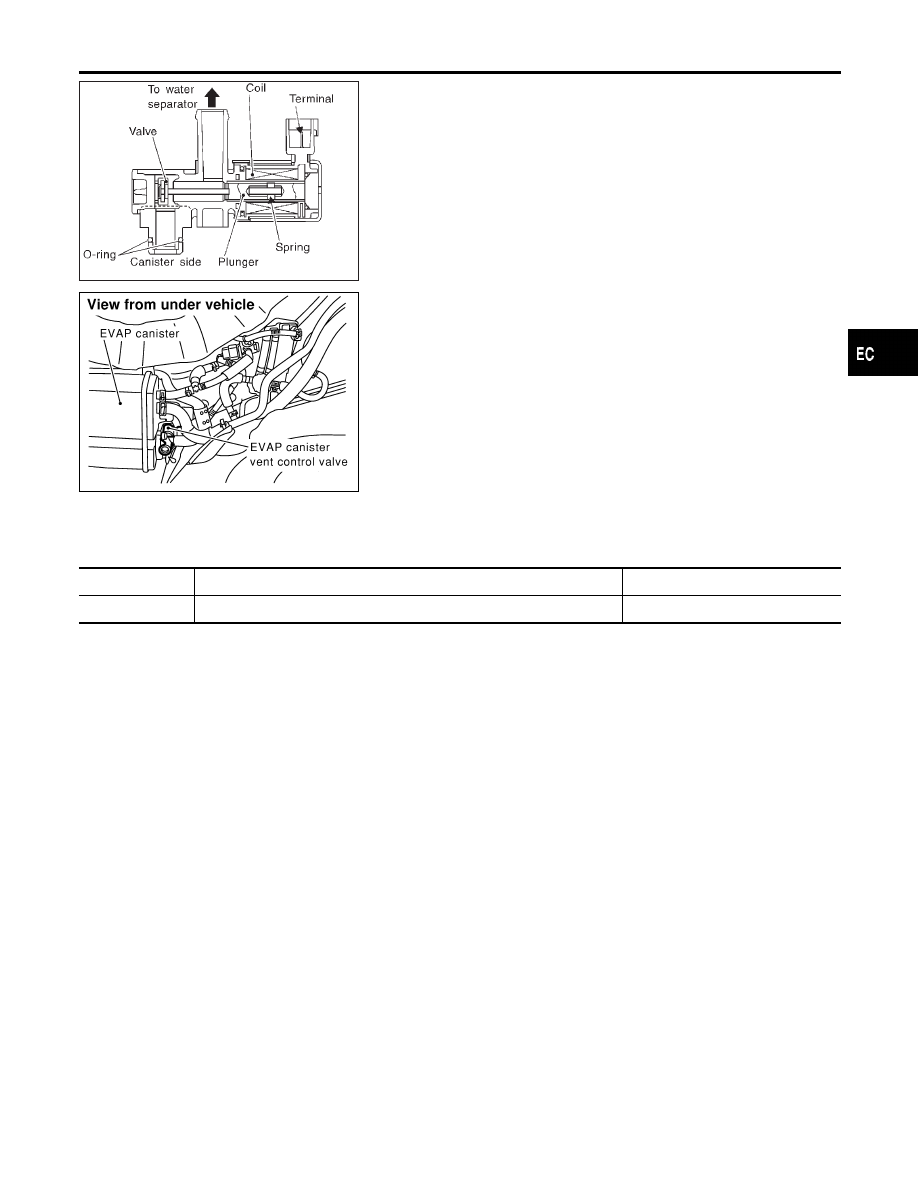

Component Description

NHEC0228

The EVAP canister vent control valve is located on the EVAP can-
ister and is used to seal the canister vent.
This solenoid valve responds to signals from the ECM. When the
ECM sends an ON signal, the coil in the solenoid valve is ener-
gized. A plunger will then move to seal the canister vent. The abil-
ity to seal the vent is necessary for the on board diagnosis of other
evaporative emission control system components.
This solenoid valve is used only for diagnosis, and usually remains
opened.
When the vent is closed, under normal purge conditions, the
evaporative emission control system is depressurized and allows
“EVAP Control System (Small Leak)” diagnosis.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0229

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

VENT CONT/V

I

Ignition switch: ON

OFF

On Board Diagnosis Logic

NHEC0231

Malfunction is detected when an improper voltage signal is sent to
ECM through EVAP canister vent control valve.

Possible Cause

NHEC0512

I

Harness or connectors
(The valve circuit is open or shorted.)

I

EVAP canister vent control valve

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Component Description

EC-383

DTC Confirmation Procedure

NHEC0232

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm battery
voltage is more than 11V at idle.

SEF058Y

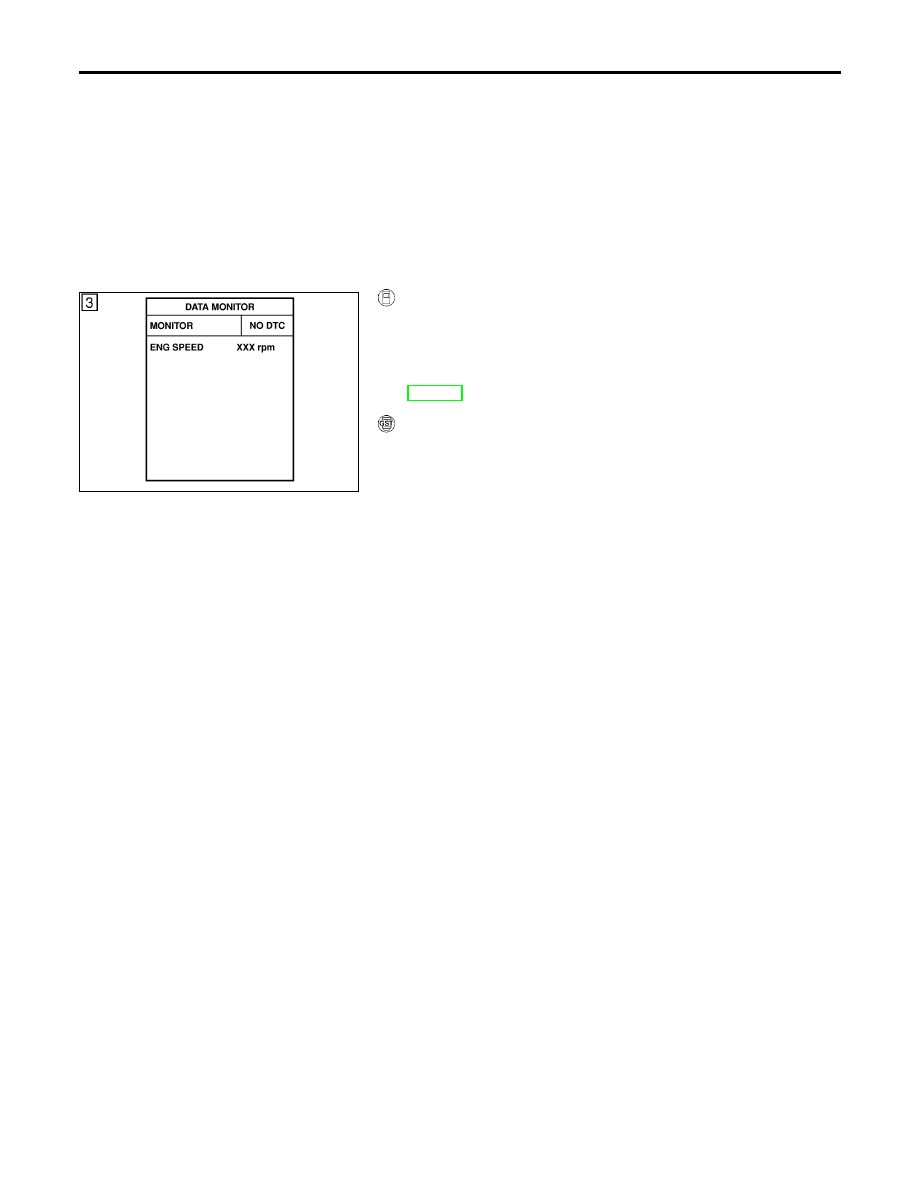

WITH CONSULT-II

NHEC0232S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and wait at least 8 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-386.

WITH GST

NHEC0232S02

Follow the procedure “WITH CONSULT-II” above.

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

DTC Confirmation Procedure

EC-384

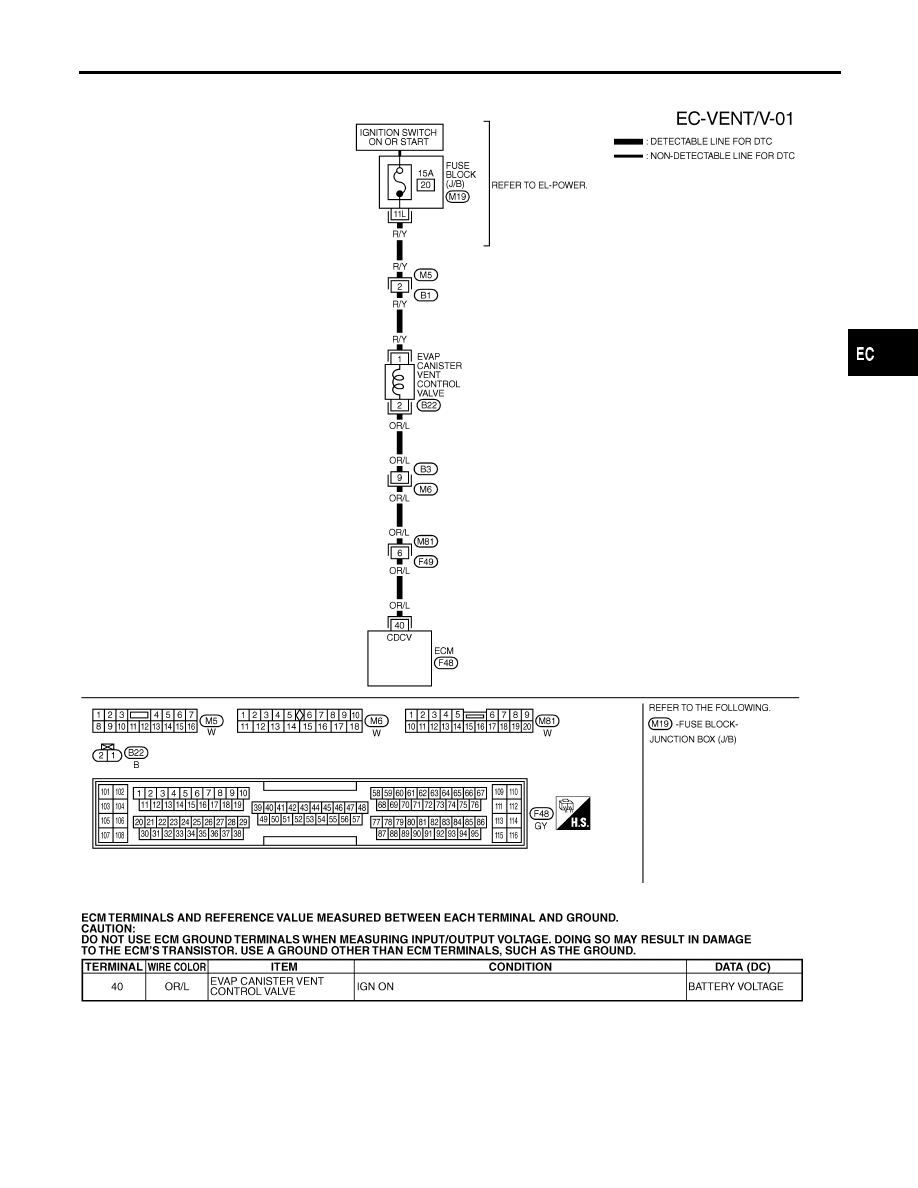

Wiring Diagram

NHEC0233

MEC742C

SEF668XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Wiring Diagram

EC-385

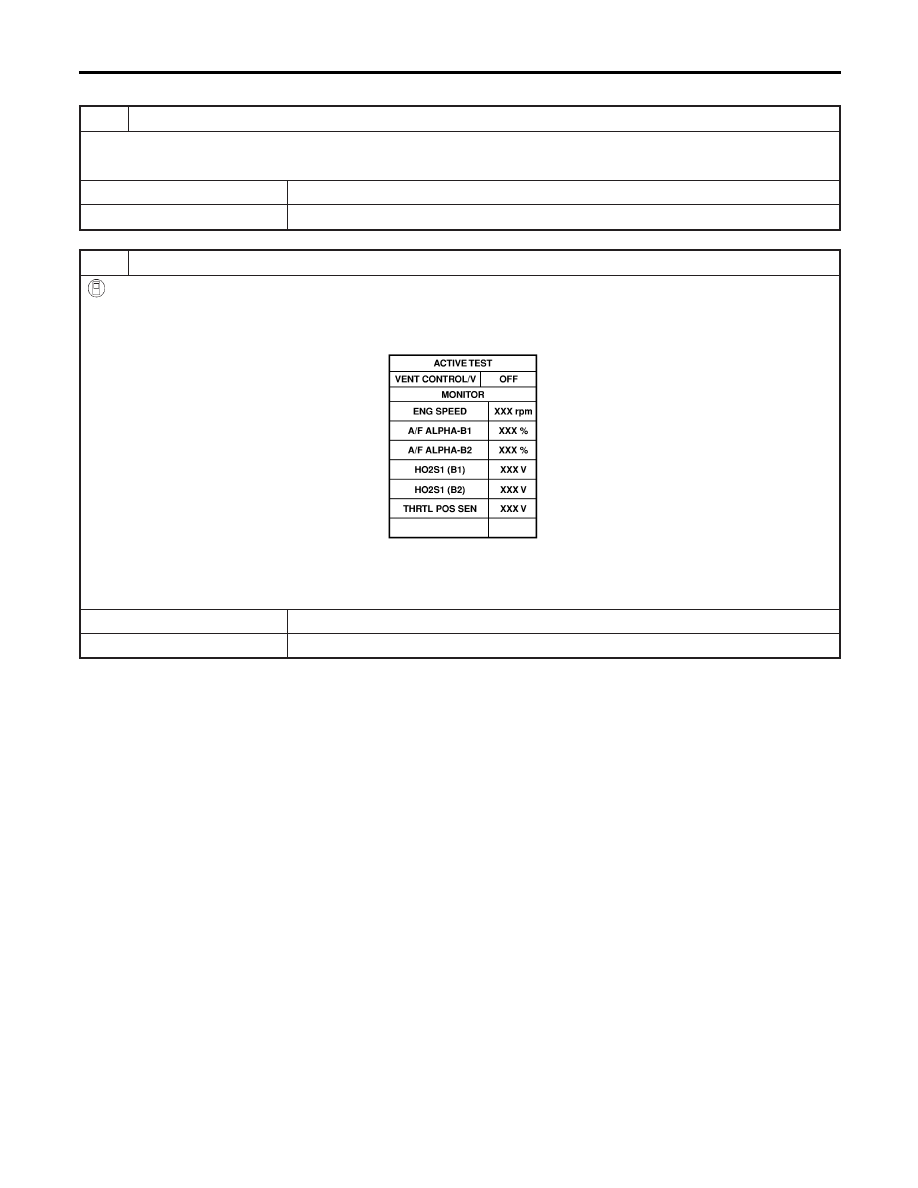

Diagnostic Procedure

NHEC0234

1

INSPECTION START

1. Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK EVAP CANISTER VENT CONTROL VALVE CIRCUIT

With CONSULT-II

1. Turn ignition switch “OFF” and then turn “ON”.
2. Select “VENT CONTROL/V” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “ON/OFF” on CONSULT-II screen.

SEF989Y

4. Check for operating sound of the valve.

Clicking noise should be heard.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 3.

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Diagnostic Procedure

EC-386
