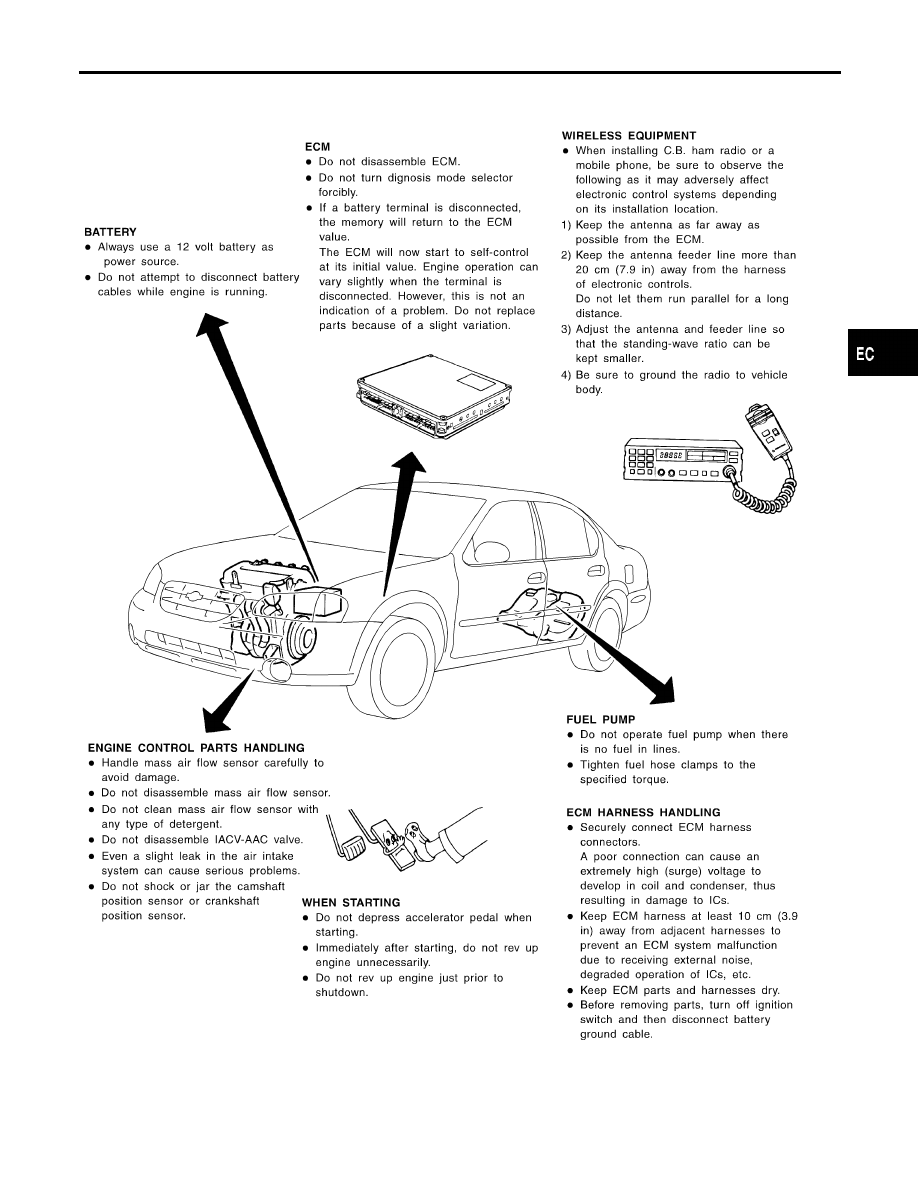

Engine Fuel & Emission Control System

NHEC0004

SEF242XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PRECAUTIONS

Engine Fuel & Emission Control System

EC-15

SEF289H

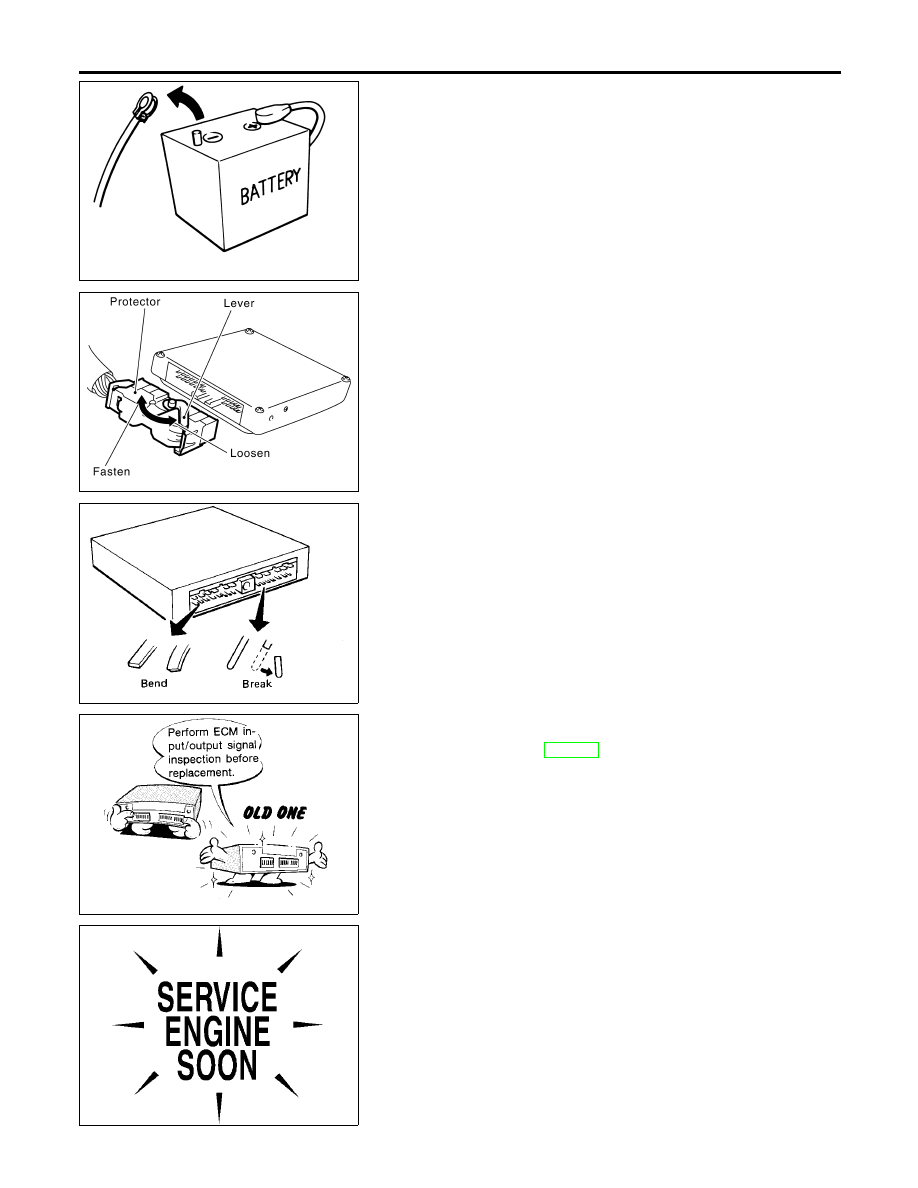

Precautions

NHEC0005

I

Before connecting or disconnecting the ECM harness
connector, turn ignition switch OFF and disconnect nega-
tive battery terminal. Failure to do so may damage the
ECM because battery voltage is applied to ECM even if
ignition switch is turned off.

SEF908W

I

When connecting ECM harness connector, fasten it
securely with a lever as far as it will go as shown at left.

SEF291H

I

When connecting or disconnecting pin connectors into or
from ECM, take care not to damage pin terminals (bend or
break).
Make sure that there are not any bends or breaks on ECM
pin terminal, when connecting pin connectors.

MEF040D

I

Before replacing ECM, perform “ECM Terminals and Ref-
erence Value” inspection and make sure ECM functions
properly. Refer to EC-132.

SEF217U

I

After performing each TROUBLE DIAGNOSIS, perform
“DTC Confirmation Procedure” or “Overall Function
Check”.
The DTC should not be displayed in the “DTC Confirma-
tion Procedure” if the repair is completed. The “Overall
Function Check” should be a good result if the repair is
completed.

PRECAUTIONS

Precautions

EC-16

SEF348N

I

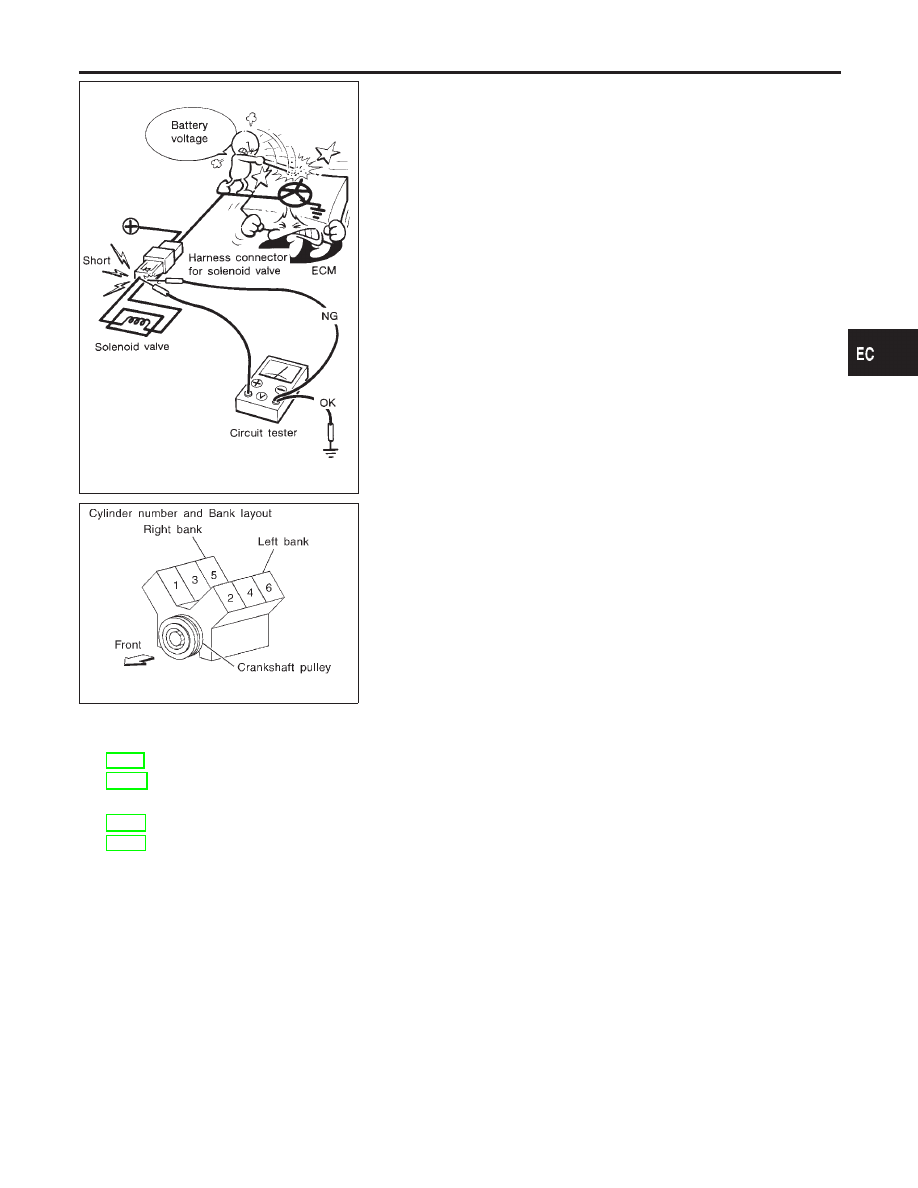

When measuring ECM signals with a circuit tester, never
allow the two tester probes to contact.
Accidental contact of probes will cause a short circuit and
damage the ECM power transistor.

I

Do not use ECM ground terminals when measuring input/
output voltage. Doing so may result in damage to the
ECM’s transistor. Use a ground other than ECM terminals,
such as the ground.

SEF099W

I

Regarding model A33, “B1” indicates the right bank and
“B2” indicates the left bank as shown in the figure.

Wiring Diagrams and Trouble Diagnosis

NHEC0006

When you read Wiring diagrams, refer to the following:

I

GI-11, “HOW TO READ WIRING DIAGRAMS”

I

EL-10, “POWER SUPPLY ROUTING” for power distribution circuit

When you perform trouble diagnosis, refer to the following:

I

GI-35, “HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSES”

I

GI-24, “HOW TO PERFORM EFFICIENT DIAGNOSIS FOR AN ELECTRICAL INCIDENT”

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PRECAUTIONS

Precautions (Cont’d)

EC-17

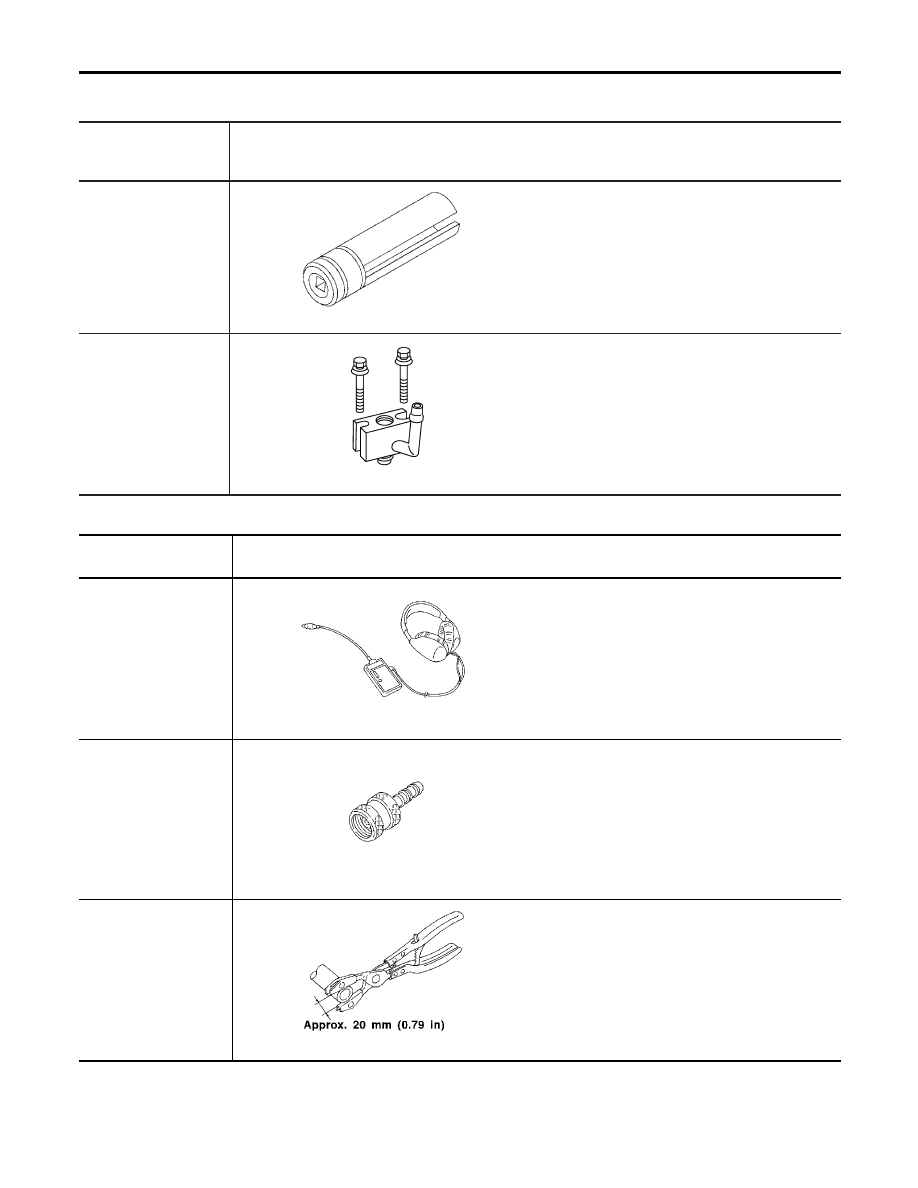

Special Service Tools

NHEC0007

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV10117100
(J36471-A)
Front heated oxygen
sensor wrench
Rear heated oxygen
sensor wrench

NT379

Loosening or tightening front and rear heated oxy-
gen sensors with 22 mm (0.87 in) hexagon nut

KV10117600
(J44321)
Fuel pressure check
adapter

NT777

Checking fuel pressure with pressure gauge

Commercial Service Tools

NHEC0008

Tool name
(Kent-Moore No.)

Description

Leak detector
(J41416)

NT703

Locating the EVAP leak

EVAP service port
adapter
(J41413-OBD)

NT704

Applying positive pressure through EVAP service
port

Hose clipper

NT720

Clamping the EVAP purge hose between the fuel
tank and EVAP canister applied to DTC P1440
[EVAP control system (small leak-positive pres-
sure)]
