Infiniti I30 (A33). Manual - part 162

SBT867

*1

RS-23

*2

BT-32

*3

ST-10

*4

RS-25

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

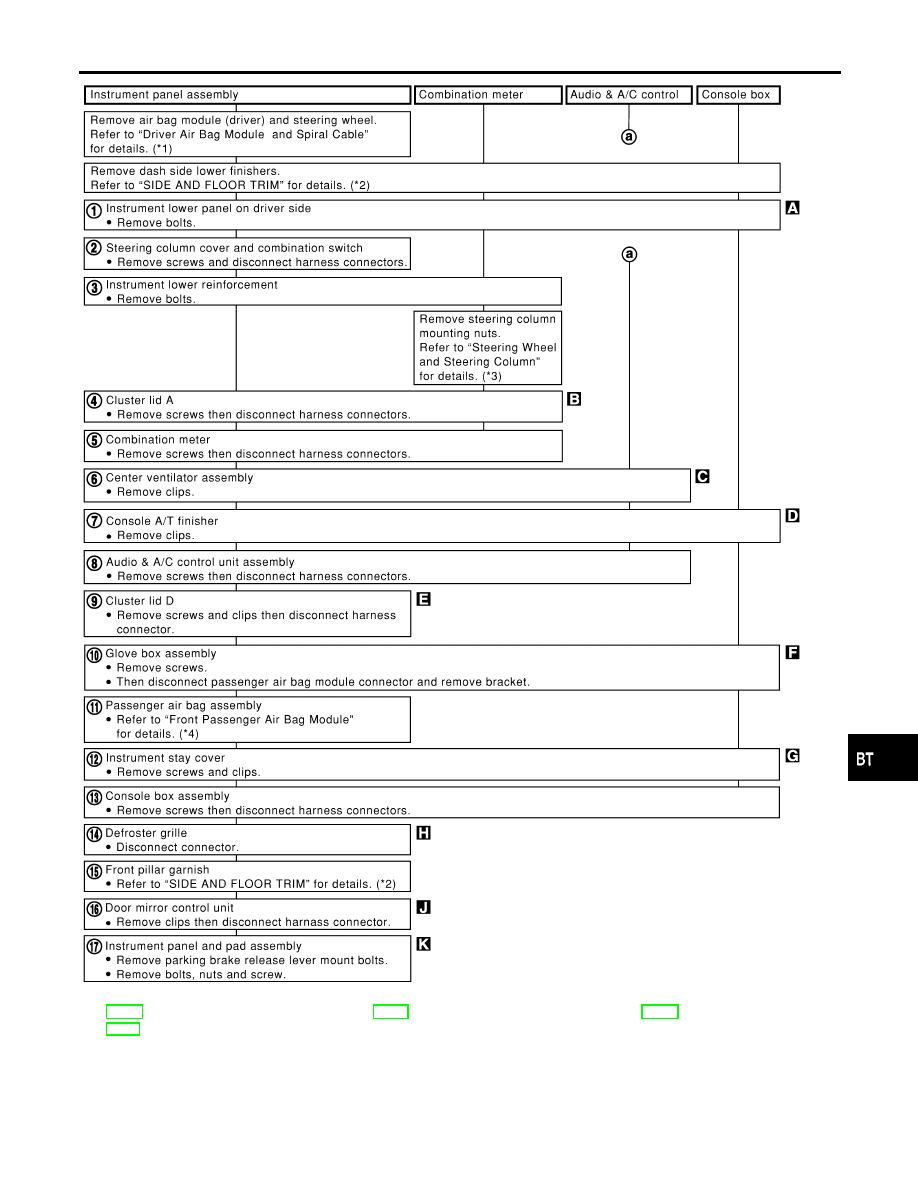

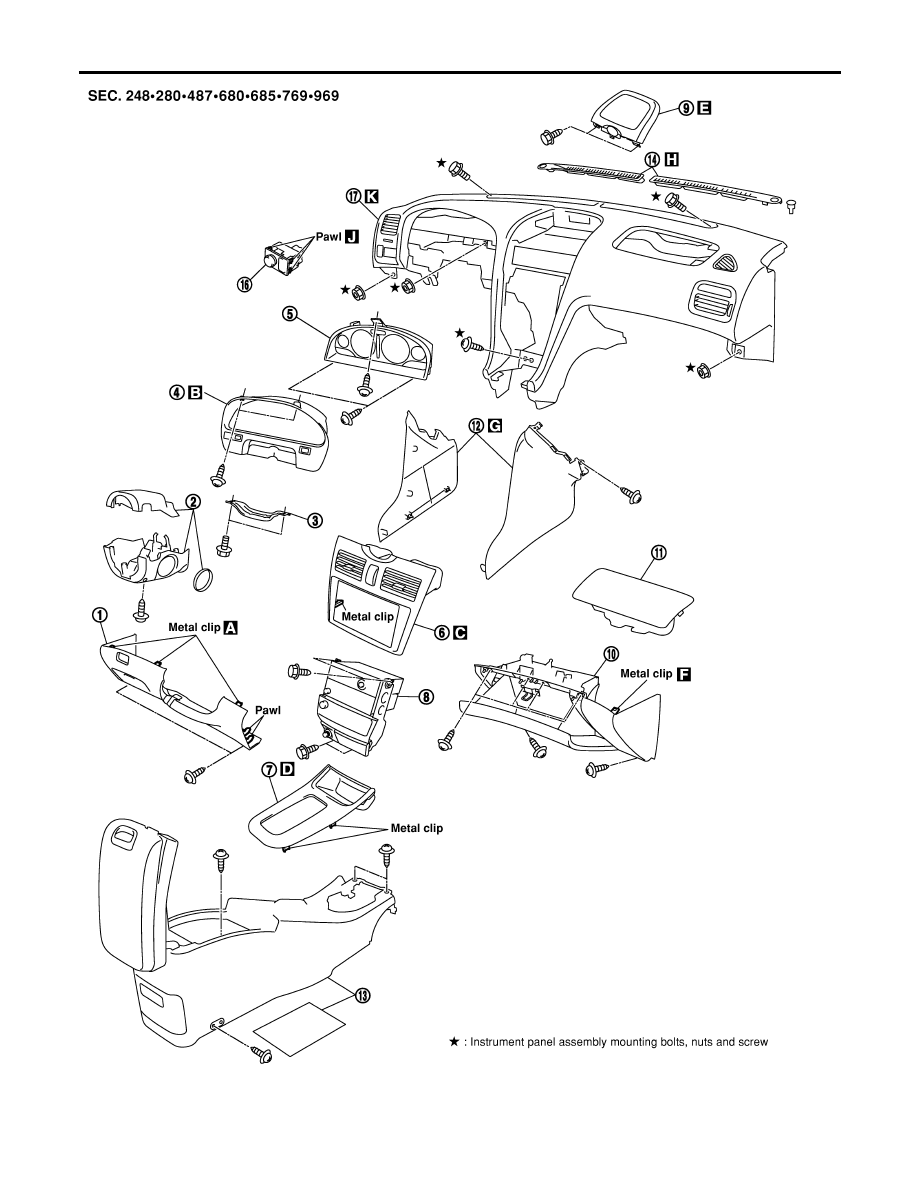

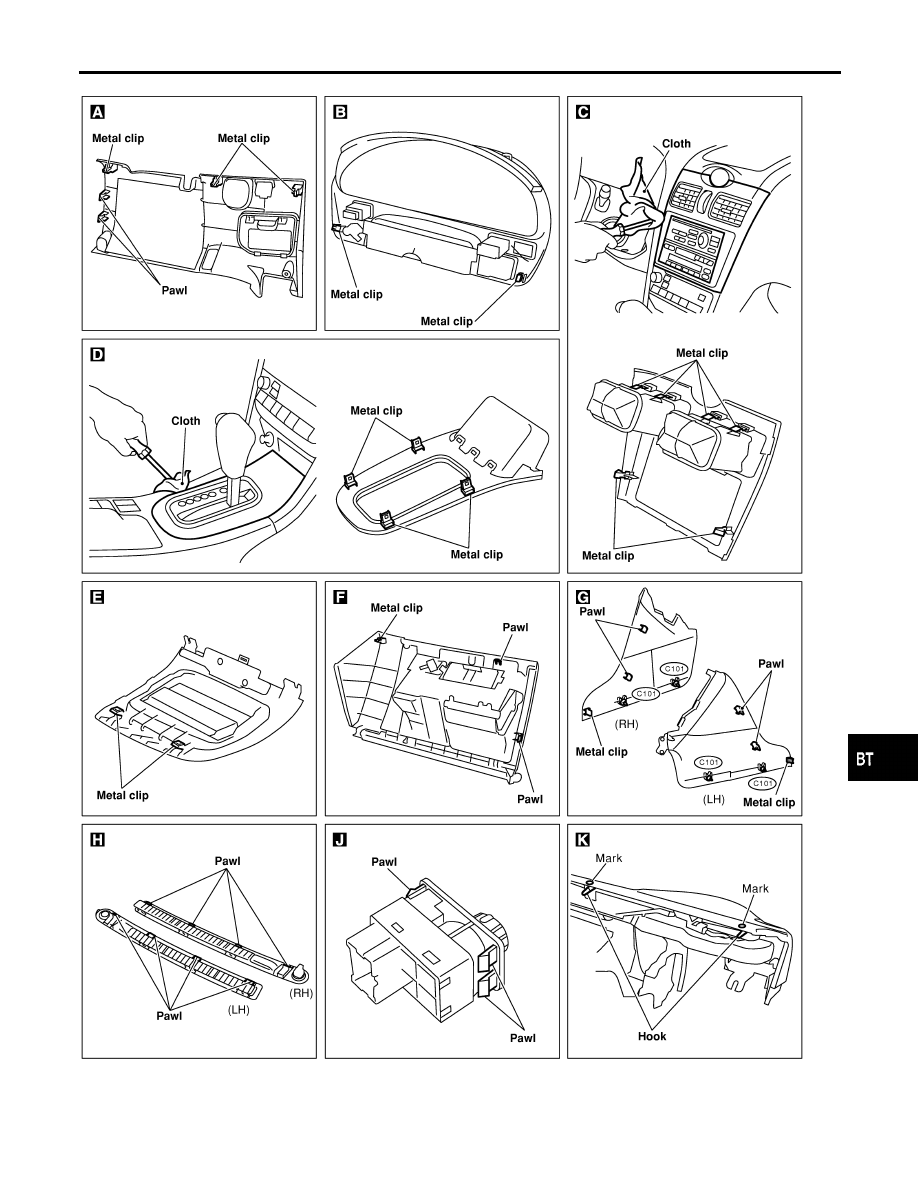

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-29

SBT868

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-30

SBT869

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-31

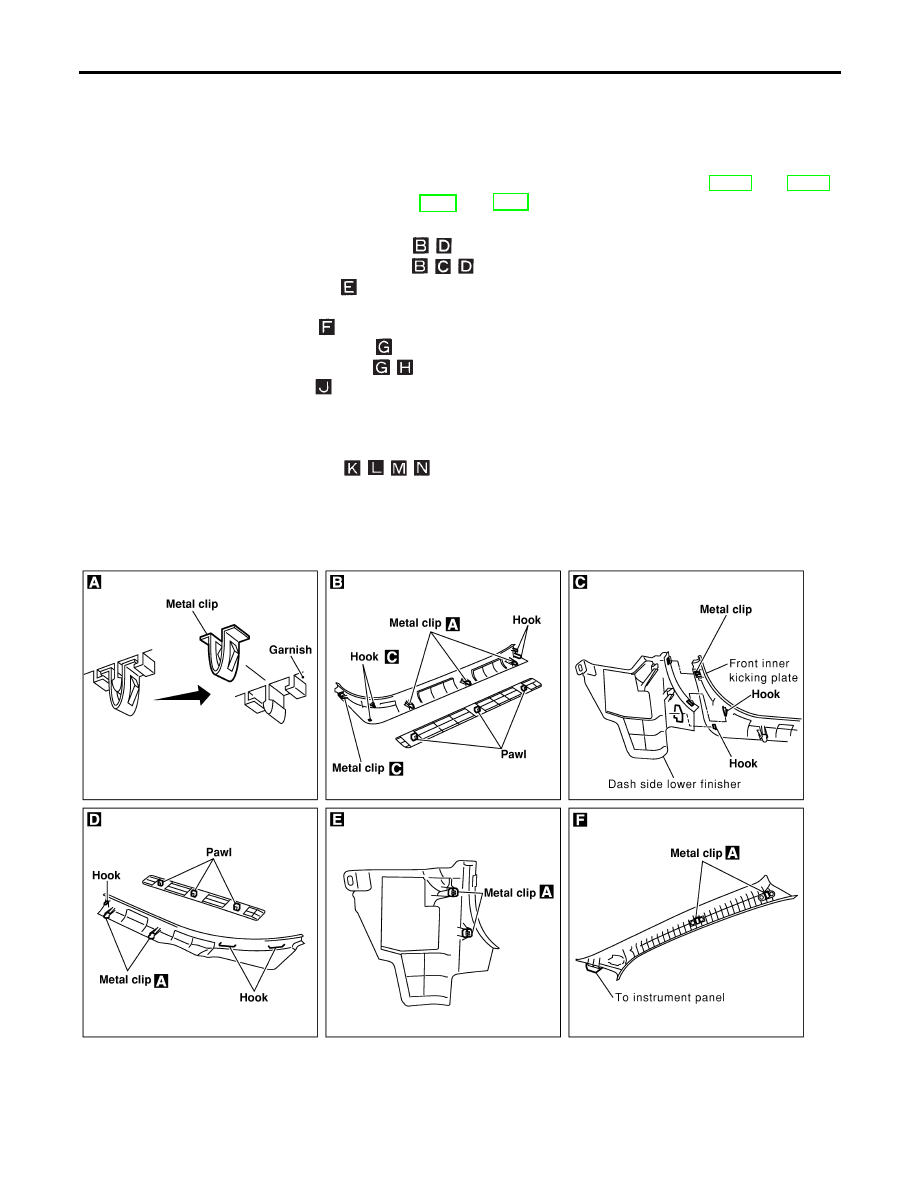

Removal and Installation

NHBT0013

CAUTION:

I

Wrap the tip of flat-bladed screwdriver with a cloth when removing metal clips from garnishes.

I

When removing or installing body side welts, do not allow butyl seal to come in contact with pil-
lar garnish.

1. Remove front and rear seats. Refer to “FRONT SEAT” and “REAR SEAT” for details, BT-46 and BT-49.
2. Remove front and rear seat belts. Refer to RS-5 and RS-7, ”Front Seat Belt” and “Rear Seat Belt” for

details.

3. Remove front and rear outer kicking plates.
4. Remove front and rear inner kicking plates.
5. Remove dash side lower finisher.
6. Remove front and rear body side welts.
7. Remove front pillar garnishes.
8. Remove center pillar upper garnishes.
9. Remove center pillar lower garnishes.
10. Remove rear pillar garnishes.
11. Remove high-mounted stop lamp. (Model without rear air spoiler)
12. Remove seatback center finisher.
13. Remove seatback side finishers.
14. Remove rear parcel shelf finisher.
15. Remove instrument lower covers.
16. Remove accelerator pedal stopper.
17. Remove carpet hook.
18. Remove floor carpet.

SBT837

SIDE AND FLOOR TRIM

Removal and Installation

BT-32
