Infiniti I30 (A33). Manual - part 143

NHBR0076

CAUTION:

Be careful not to damage sensor edge and sensor rotor teeth.
When removing the front or rear wheel hub assembly, first
remove the ABS wheel sensor from the assembly. Failure to
do so may result in damage to the sensor wires making the
sensor inoperative.

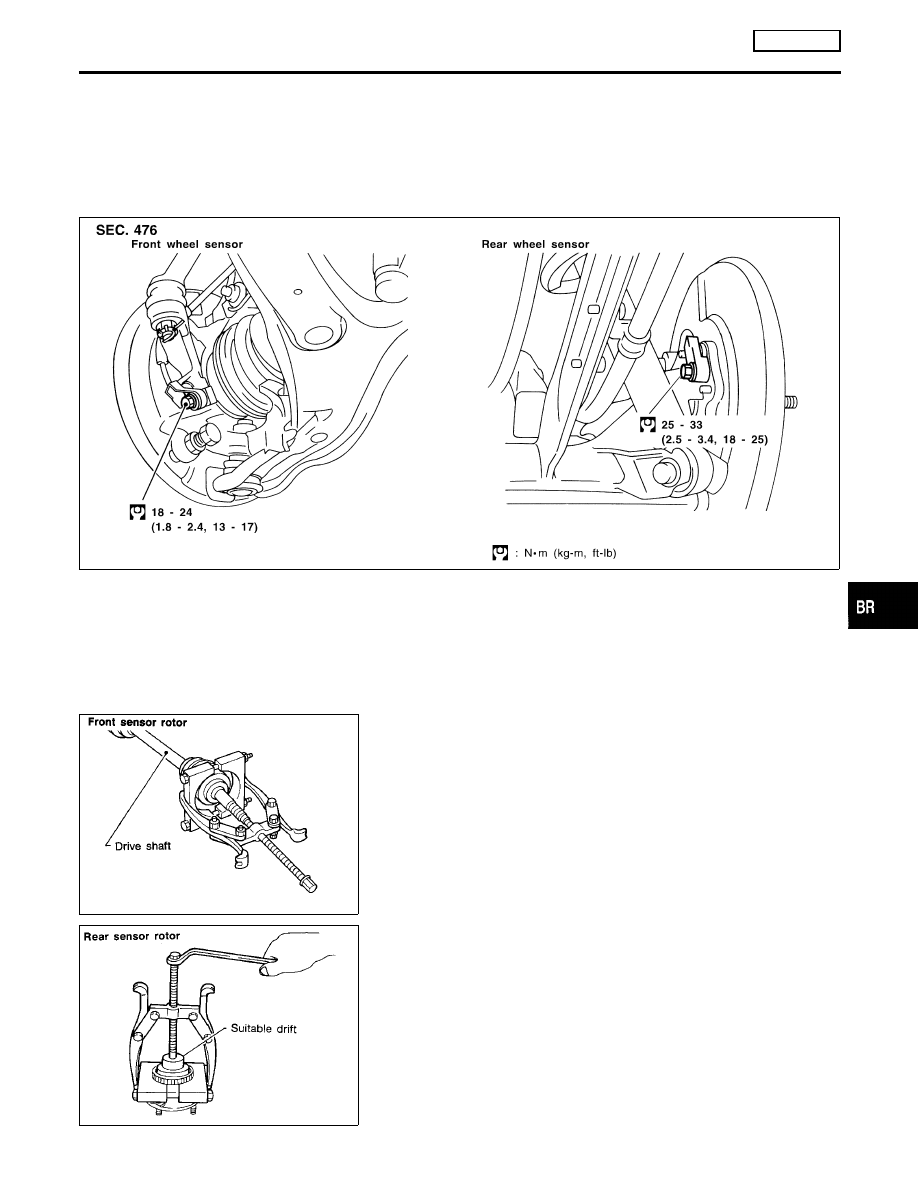

Wheel Sensors

NHBR0076S01

SBR921C

SBR984C

SBR873CA

Sensor Rotor

NHBR0076S02

REMOVAL

NHBR0076S0201

1.

Remove the drive shaft and rear wheel hub. Refer to “Drive
Shaft” and “Wheel Hub” in AX section.

2.

Remove the sensor rotor using suitable puller, drift and bear-
ing replacer.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

ABS/TCS

BR-155

SBR985C

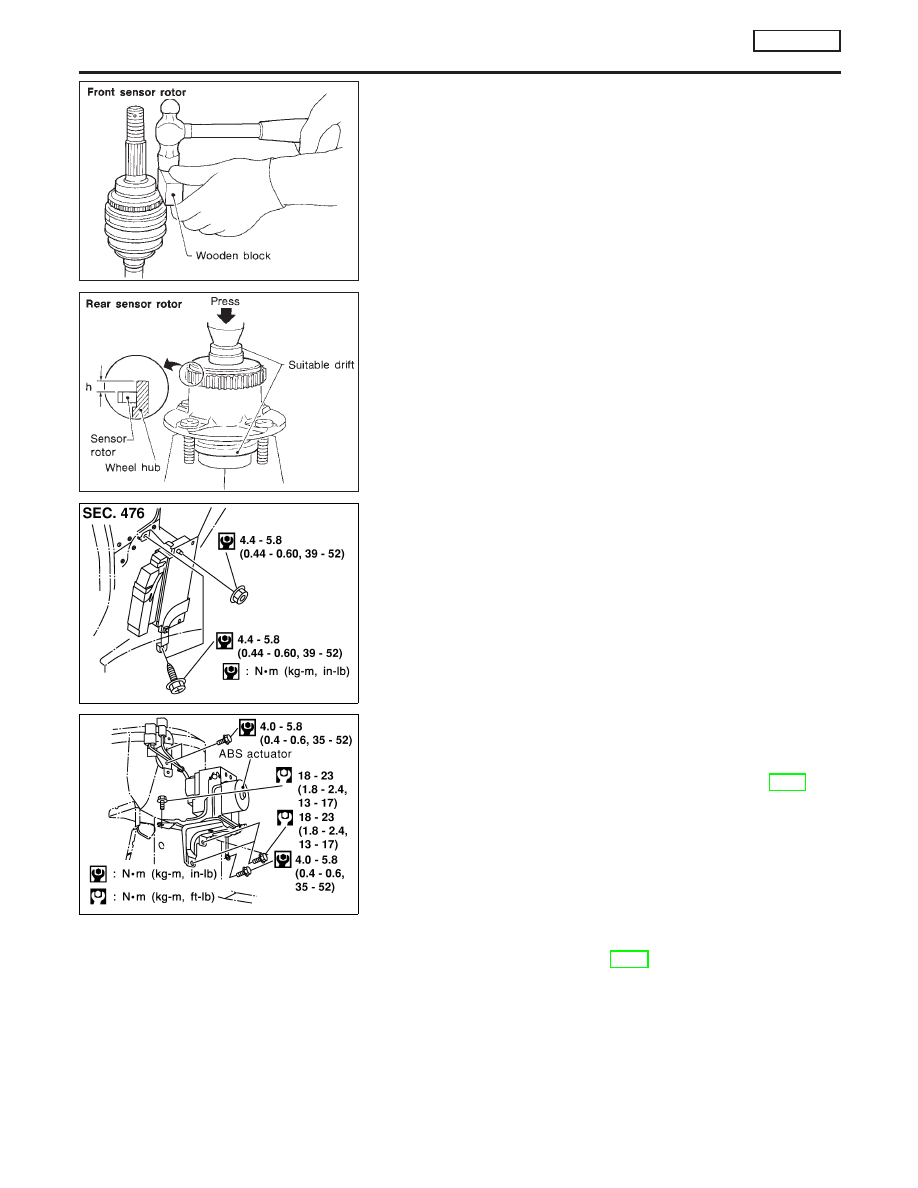

INSTALLATION

NHBR0076S0202

Install the sensor rotor. For front sensor rotor, use hammer and
wooden block. For rear sensor rotor, use suitable drift and press.

I

Always replace sensor rotor with new one.

SBR986C

I

Pay attention to the dimension of rear sensor rotor as show in
figure.

h: 12.5 - 13.5 mm (0.492 - 0.531 in)

SBR532E

Control Unit (With TCS Models)

NHBR0076S03

Location: Driver side dash side lower.

SBR533E

Actuator

NHBR0076S04

REMOVAL

NHBR0076S0401

1.

Disconnect battery cable.

2.

Drain brake fluid. Refer to “Changing Brake Fluid” (BR-8).

3.

Remove air cleaner and duct.

4.

Apply different colored paint to each pipe connector and actua-
tor to prevent incorrect connection.

5.

Disconnect harness connectors, brake pipes and remove fix-
ing nuts and actuator ground cable.

INSTALLATION

NHBR0076S0402

CAUTION:

I

After installation, refill brake fluid. Then bleed air. Refer to
“Bleeding Brake System” (BR-9).

1.

Temporarily install actuator on the bracket.

2.

Tighten actuator ground cable.

3.

Connect brake pipes temporarily.

4.

Tighten fixing nuts.

5.

Tighten brake pipes.

6.

Connect harness connectors and battery cable.

7.

Install air cleaner and duct.

REMOVAL AND INSTALLATION

ABS/TCS

Sensor Rotor (Cont’d)

BR-156

General Specifications

NHBR0077

Unit: mm (in)

Front brake

Brake model

CLZ25VC disc brake

Cylinder bore diameter

57.2 (2.252)

Pad
Length

×

width

×

thickness

125.6

×

46

×

11

(4.94

×

1.81

×

0.43)

Rotor outer diameter

×

thickness

280

×

26 (11.02

×

1.02)

Rear brake

Brake model

CL9HB disc brake

Cylinder bore diameter

33.96 (1.3370)

Pad
Length

×

width

×

thickness

89.1

×

39.5

×

10

(3.508

×

1.555

×

0.39)

Rotor outer diameter

×

thickness

278

×

9 (10.94

×

0.35)

Master cylinder

Cylinder bore diameter

23.81 (15/16)

Control valve

Valve model

Dual proportioning valve

Brake booster

Booster model

M215T

Diaphragm diameter

Primary

230 (9.06)

Secondary

205 (8.07)

Recommended brake fluid

DOT 3

Disc Brake

NHBR0078

Unit: mm (in)

Brake model

CLZ25VC

CL9HB

Pad wear limit

Minimum thickness

2.0 (0.079)

1.5 (0.059)

Rotor repair limit

Maximum runout

0.07 (0.0028)

0.07 (0.0028)

Minimum thickness

24.0 (0.945)

8 (0.31)

Brake Pedal

NHBR0079

Unit: mm (in)

Free height “H”*

M/T

158 - 165 (6.22 - 6.50)

A/T

167 - 174 (6.57 - 6.85)

Clearance “C” between pedal stopper and threaded end of stop lamp switch or ASCD switch

0.74 - 1.96 (0.0291 - 0.0772)

*: Measured from surface of dash reinforcement panel to surface of pedal pad

Parking Brake

NHBR0080

Number of notches
[under force of 196 N (20 kg, 44 lb)]

3 - 4

Number of notches
when warning lamp switch comes on

1

Control Valve

NHBR0092

Unit: kPa (kg/cm

2

, psi)

Applied pressure (front)

7,355 (75, 1,067)

Output pressure (rear)

5,100 - 5,492 (52 - 56, 739 - 796)

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

BR-157

Brake Booster

NHBR0093

Unit: mm (in)

Output rod length

10.275 - 10.525 (0.4045 - 0.4144)

Clevis length

130 (5.12)

ABS Wheel Sensor

NHBR0094

Clearance

Front

0.273 - 0.925 mm (0.0107 - 0.0364 in)

Rear

0.385 - 0.973 mm (0.0252 - 0.0383 in)

Resistance

Front

0.8 - 1.85

Ω

Rear

0.8 - 1.85

Ω

Dimension of rear sensor rotor

12.5 - 13.5 mm (0.4921 - 0.5315 in)

SERVICE DATA AND SPECIFICATIONS (SDS)

Brake Booster

BR-158
