Precautions

PRECAUTIONS

NHAX0022

I

When installing each rubber part, final tightening must be
carried out under unladen condition* with tires on ground.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

Use flare nut wrench when removing or installing brake
tubes.

I

After installing removed suspension parts, check wheel
alignment.

I

Do not jack up at the trailing arm and lateral link.

I

Always torque brake lines when installing.

Preparation

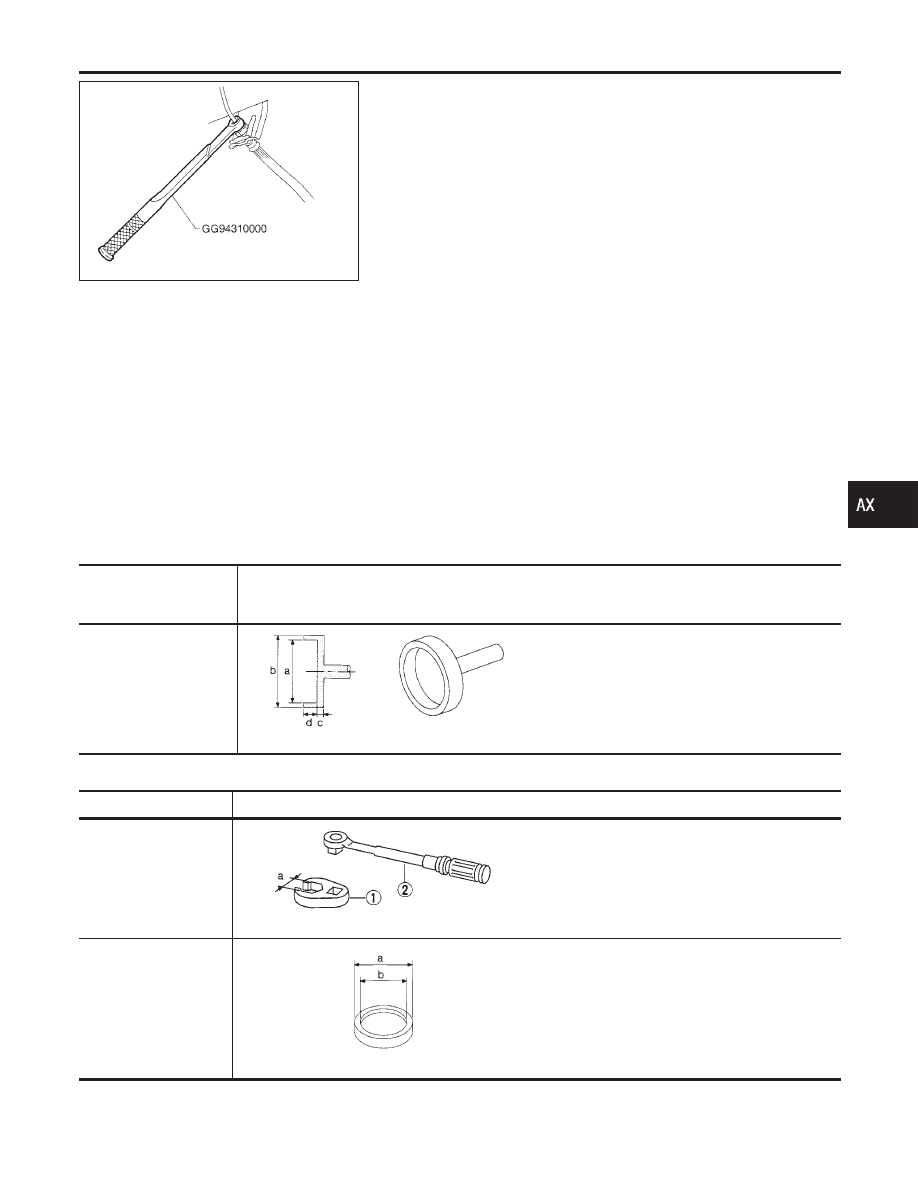

SPECIAL SERVICE TOOLS

NHAX0032

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

ST15310000
(

—

)

Drift

NT607

Install ABS sensor rotor
a: 84 mm (3.31 in) dia.
b: 96 mm (3.78 in) dia.
c: 8 mm (0.31 in)
d: 20 mm (0.79 in)

COMMERCIAL SERVICE TOOLS

NHAX0024

Tool name

Description

GG94310000
1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing brake piping
a: 10 mm (0.39 in)

Drift

NT371

Install ABS sensor rotor
a: 75 mm (2.95 in) dia.
b: 62 mm (2.44 in) dia.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR AXLE

Precautions

AX-17

Noise, Vibration and Harshness (NVH)
Troubleshooting

NHAX0025

Refer to “Noise, Vibration and Harshness (NVH) Troubleshooting”,
“FRONT AXLE”, AX-3.

SMA525A

On-vehicle Service

REAR AXLE PARTS

NHAX0026

Check axle and suspension parts for excessive play, wear or dam-
age.

I

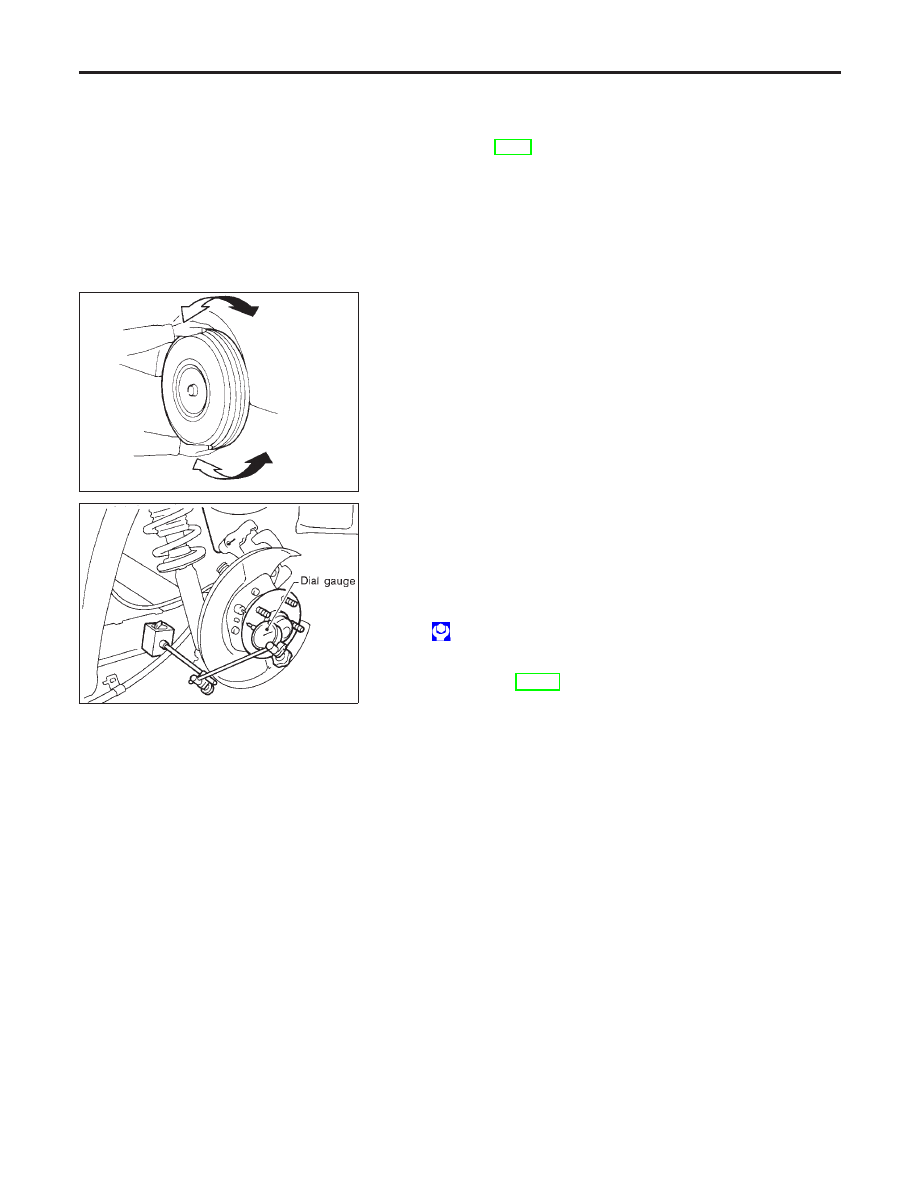

Shake each rear wheel to check for excessive play.

SRA690A

REAR WHEEL BEARING

NHAX0027

I

Check axial end play.

Axial end play:

0.05 mm (0.0020 in)

I

Check that wheel hub bearings operate smoothly.

I

Check tightening torque of wheel bearing lock nut.

: 187- 254 N·m (19 - 26 kg-m, 138 - 188 ft-lb)

I

Replace wheel bearing assembly if there is axial end play or
wheel bearing does not turn smoothly. Refer to “Wheel Hub”,
“REAR AXLE”, AX-19.

REAR AXLE

Noise, Vibration and Harshness (NVH) Troubleshooting

AX-18

Wheel Hub

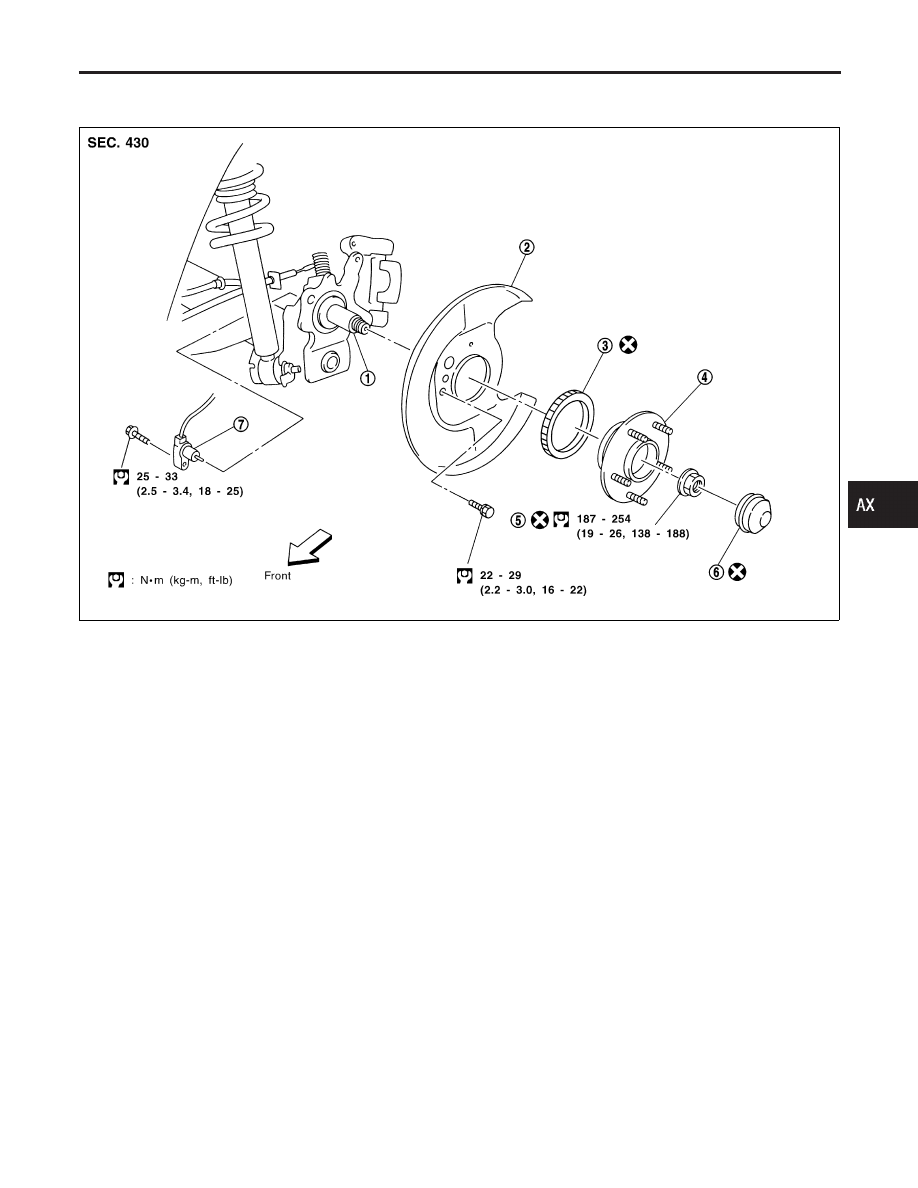

COMPONENTS

NHAX0028

SAX006-A

1.

Spindle

2.

Baffle plate

3.

ABS sensor rotor

4.

Wheel hub bearing

5.

Wheel bearing lock nut

6.

Hub cap

7.

ABS sensor

REMOVAL

NHAX0029

CAUTION:

I

Before removing the rear wheel hub assembly, disconnect
the ABS wheel sensor from the assembly. Then move it
away from the hub assembly. Failure to do so may result
in damage to the sensor wires and the sensor becoming
inoperative.

I

Wheel hub bearing does not require maintenance. If any of
the following symptoms are noted, replace wheel hub
bearing assembly.

1)

Growling noise is emitted from wheel hub bearing dur-
ing operation.

2)

Wheel hub bearing drags or turns roughly. This occurs
when turning hub by hand after bearing lock nut is tight-
ened to specified torque.
